一颗 REF 带两个 DAC 要不要加 OP 缓冲（以DAC8830 和 REF5025 为例）

胡博天天偷偷摸摸的学习，今天终于是问了一个有趣的东西，我觉得可以写一个文章来解读一下，大概就是 REF 给 DAC 要不要加一个缓冲 OP。

另外这些只是理论计算，及其理想，在现实中更加复杂，可能也考虑不周。

不管最终设计怎么样，反正少就是多：

要在满足条件的情况下尽量少加器件

问题回顾

文章就是我的语音量化，理性的计算到底加不加；建议可以仿真一下。

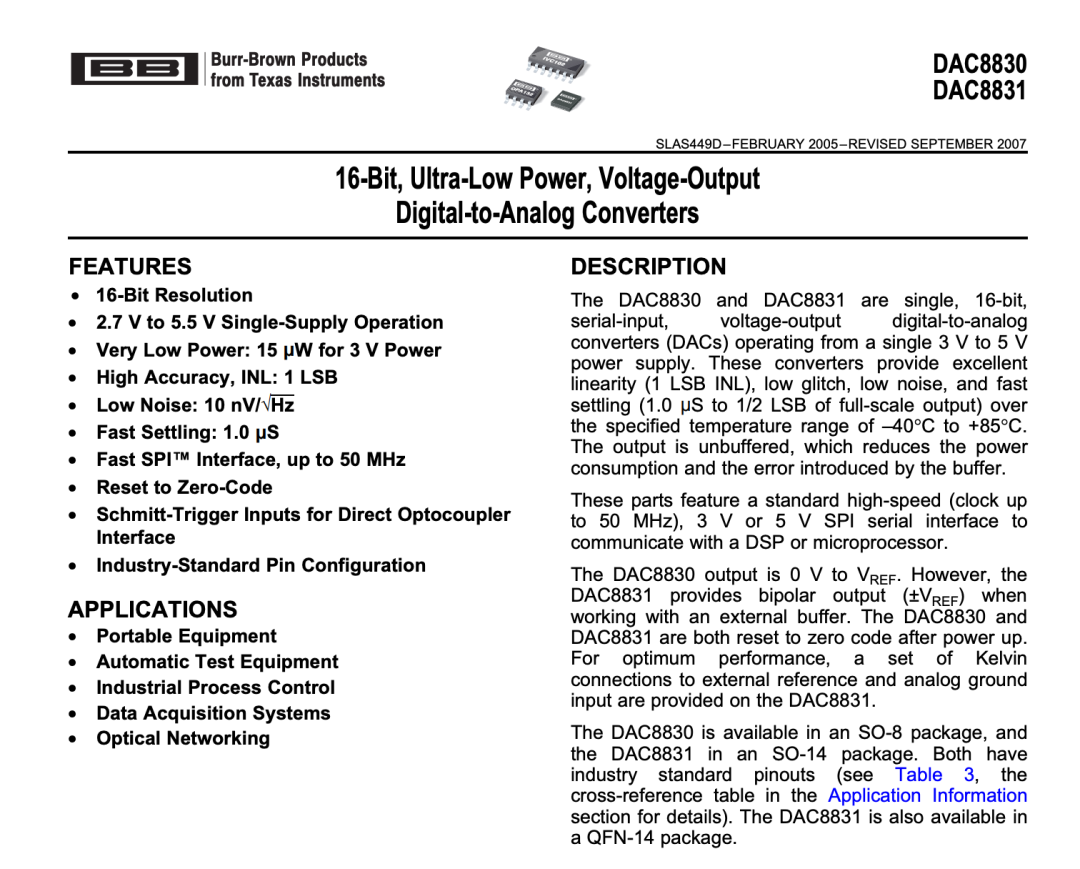

DAC 是 BB 的老产品

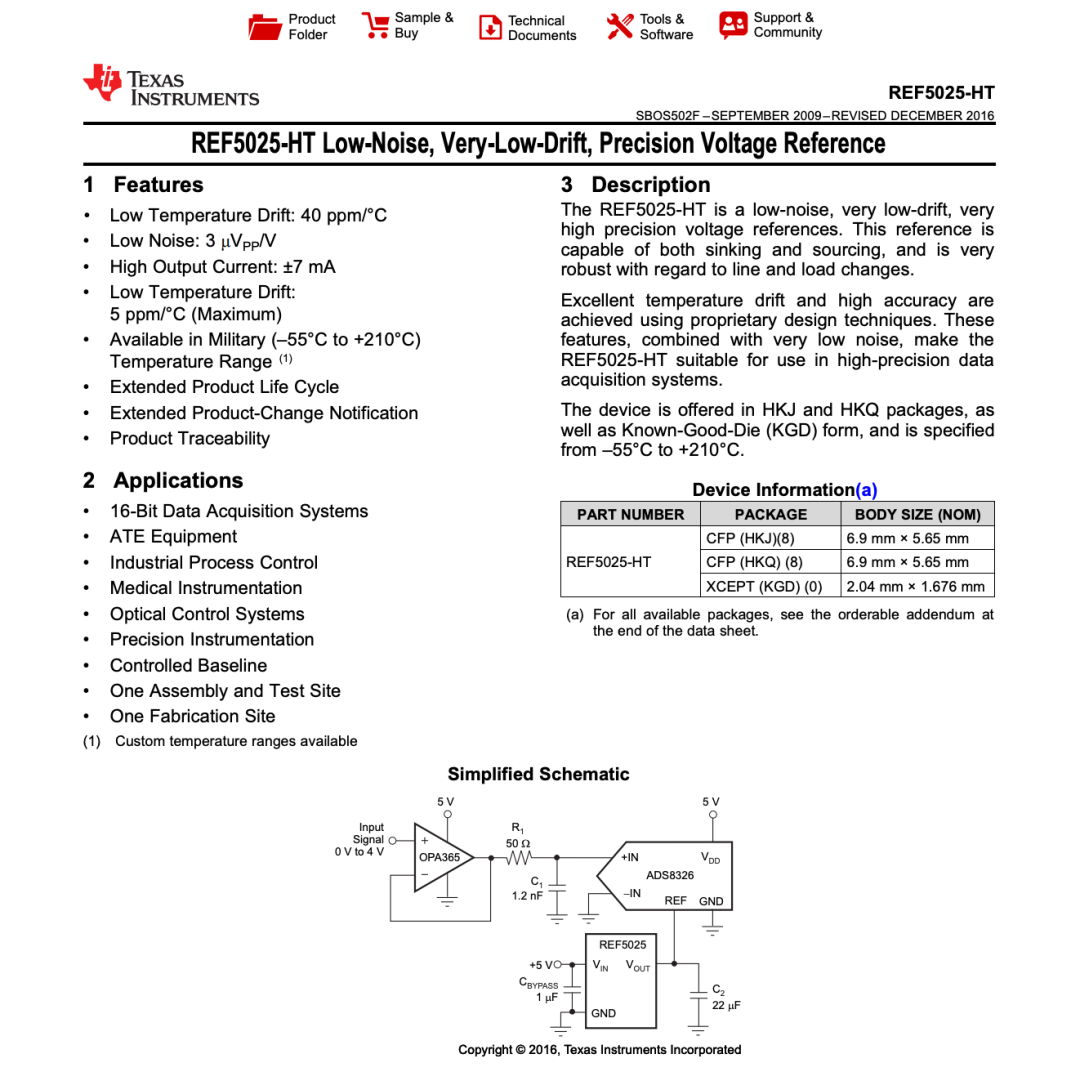

5025 是性价比产品

结论先给出来

一颗 REF5025 直接给两颗 DAC8830 的 VREF 引脚供参考电压，在电流能力上完全可行；低速、静态设定或中等精度场景，优先建议先不加运放缓冲。

对于两颗 DAC8830，真正需要研究的不是“REF5025 电流够不够”，而是更加深入的讨论：DAC 的参考电流随数字码变化；REF5025 的负载调整率会把这个电流变化转换成 VREF 变化；两颗 DAC 共用参考时会形成跨通道串扰；REF5025 对输出电容 ESR 很敏感；加运放后，白噪声通常不是主要问题，稳定性、失调、斩波纹波和电容负载反而更关键。

两颗 DAC8830 会给 REF5025 带来多大负载

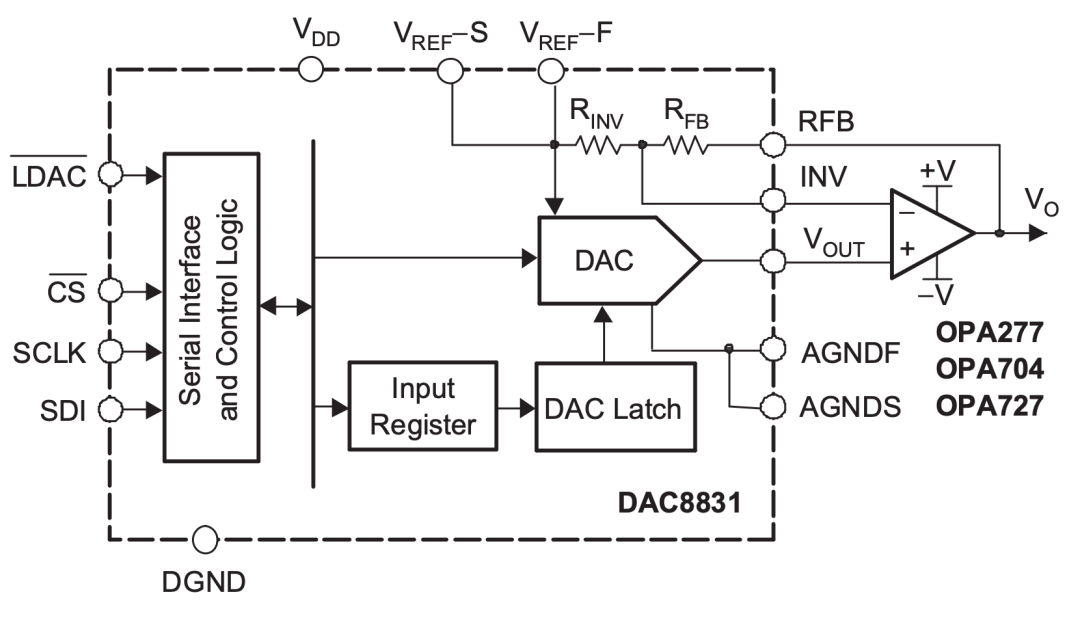

DAC8830 的 VREF 是内部 DAC 电阻网络的供电端。

数据手册给出的参数为：

也就是说：

两颗 DAC8830 只使用了 REF5025 大约 8% 的推荐输出能力，静态电流完全不是问题（非常草率）

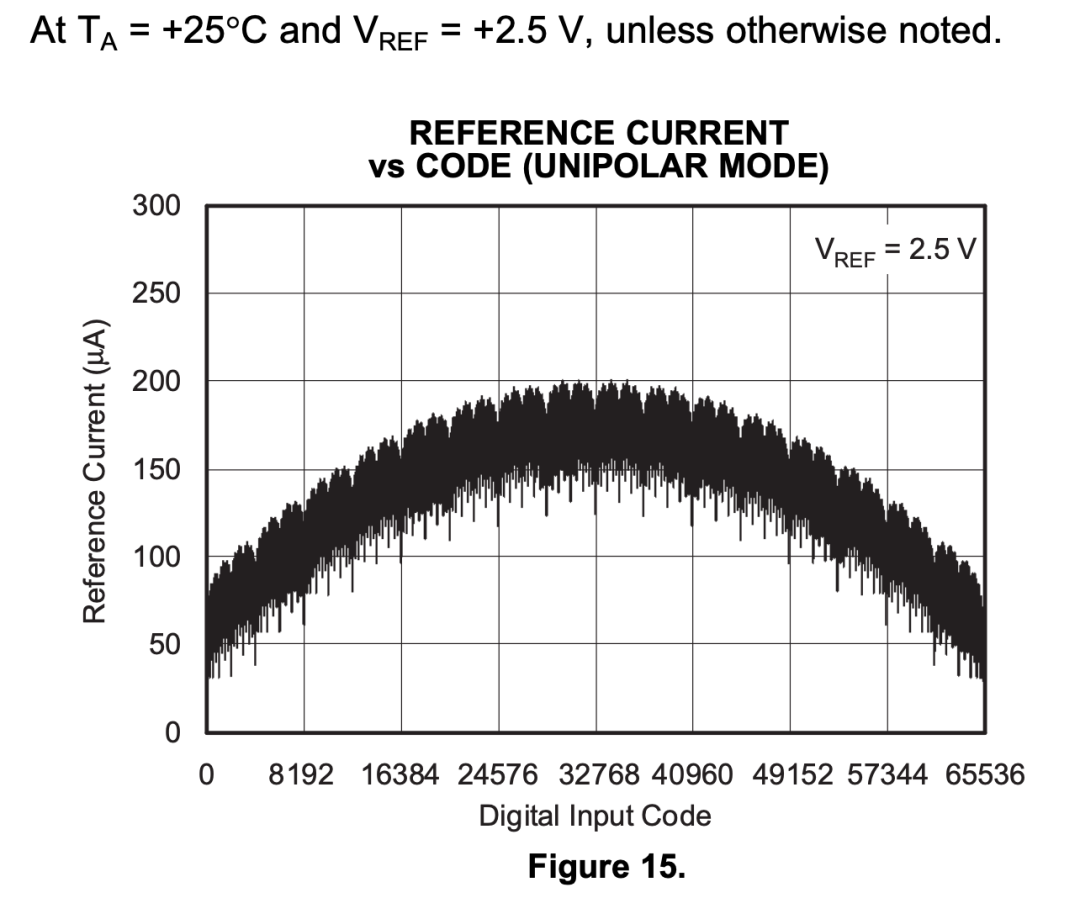

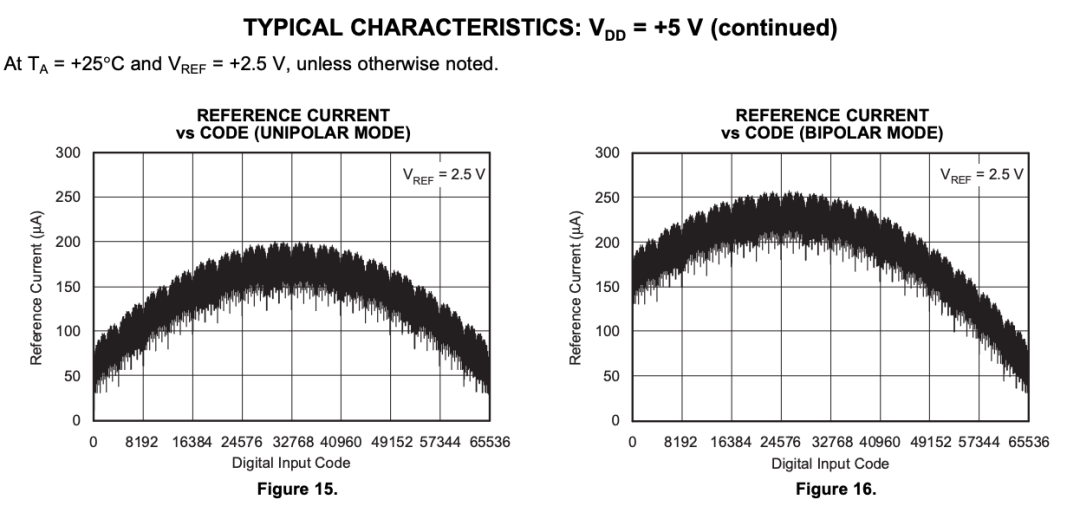

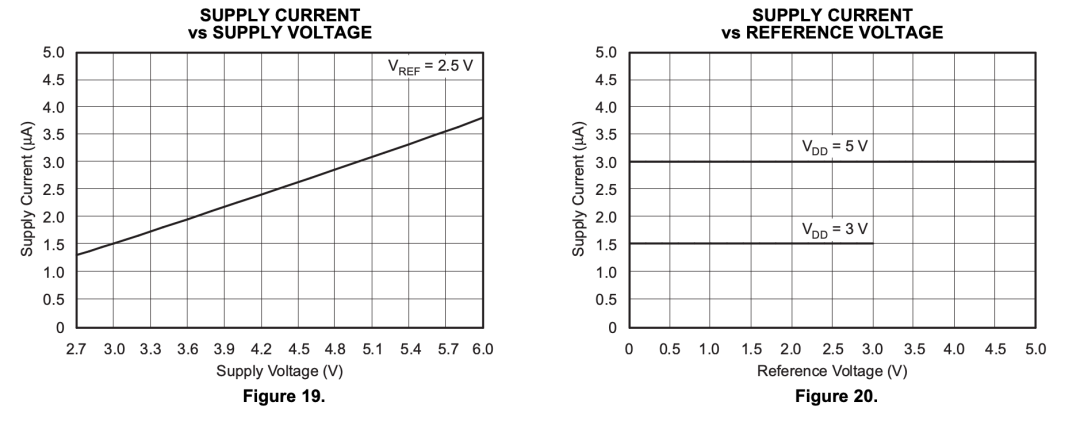

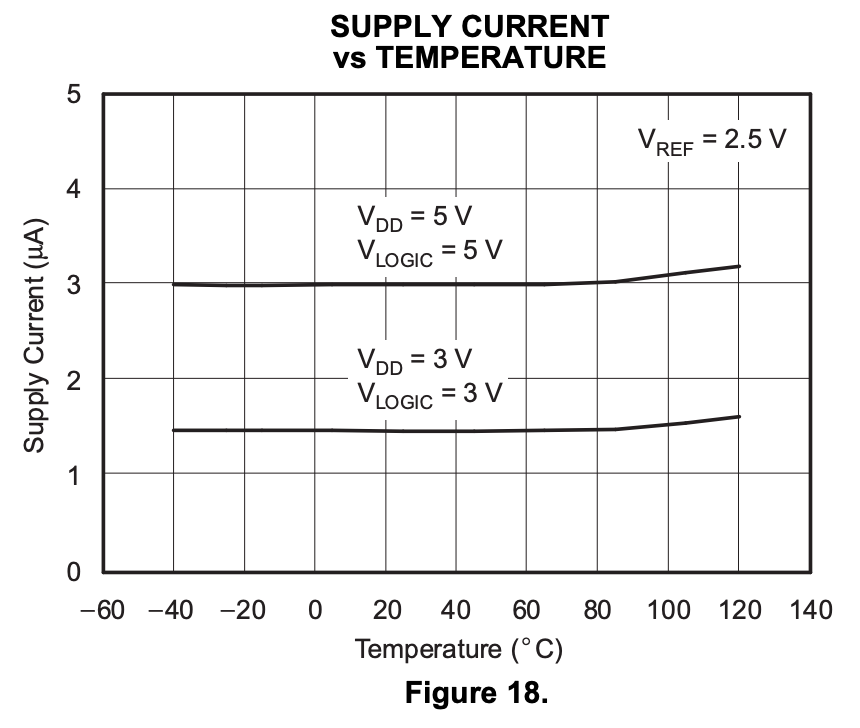

实际典型特性图中，单颗 DAC 在 2.5 V VREF 下的参考电流大约在 50～200 µA 范围随数字码变化，中间码附近电流最大。

真正的问题：负载调整率引起 VREF 随码变化

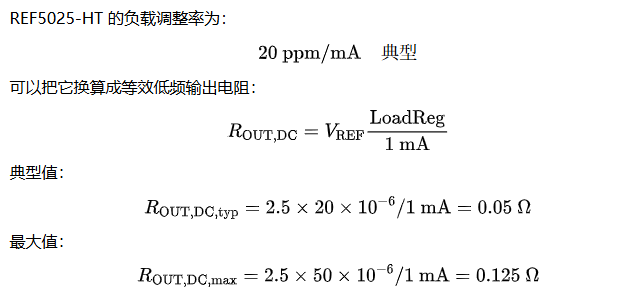

从空载到两颗 DAC 最大参考电流

于是上述变化等效为：

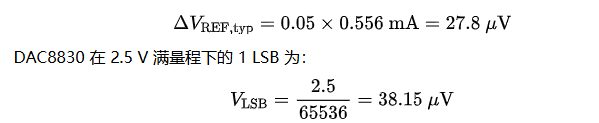

这不是说 DAC 一定产生 1.82 LSB 错误，因为实际不是从完全空载变化到两颗同时最大负载，但它说明：

REF5025 的静态输出电阻已经足以让两颗 DAC 的码相关参考电流产生可见的亚 LSB 到约 1 LSB 级影响。

两颗 DAC 共用参考产生的跨通道串扰

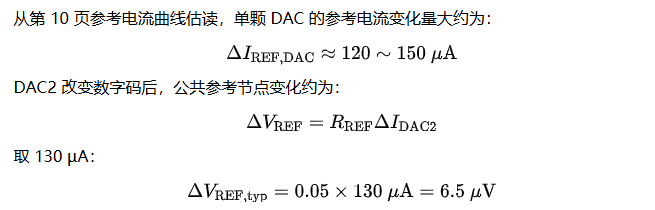

设 DAC1 保持在某个固定码，DAC2 从端点码变化到中间码。

若 DAC1 在接近满量程，DAC1 输出也会变化相近数值：

因此：对要求 ±1～2 LSB 的系统，一颗 REF5025 直接带两颗 DAC 通常足够；对要求通道间串扰低于 0.1 LSB 的系统，直接共用参考不够保险；当然了该误差不仅是固定增益误差，还随另一通道数字码变化，因此不容易通过一次两点校准完全消除。

动态更新时比静态误差更值得注意

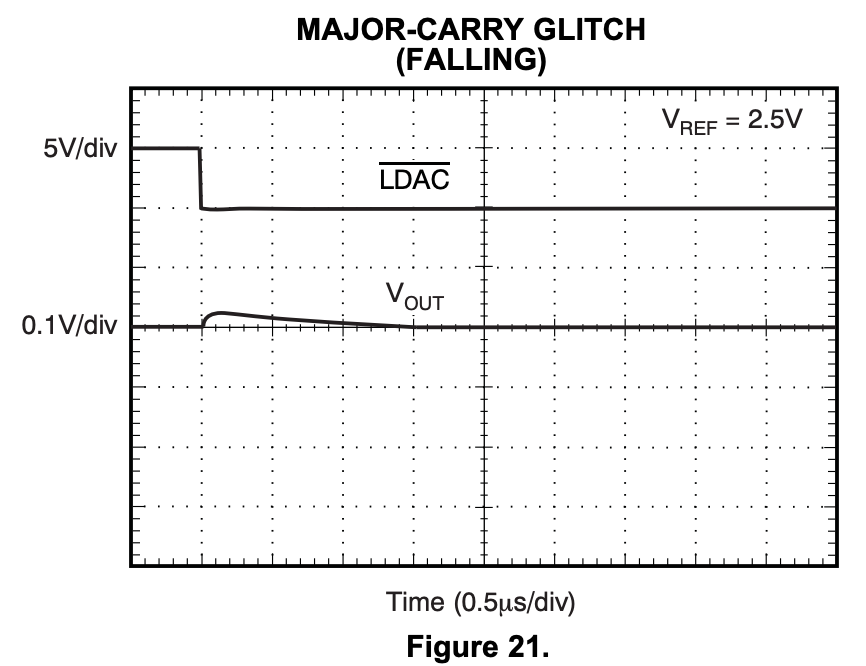

DAC8830 的参考输入带宽约为 1.3 MHz，参考输入电容约为 75～120 pF，说明数字码更新时，内部参考网络会产生比较快速的电流变化。

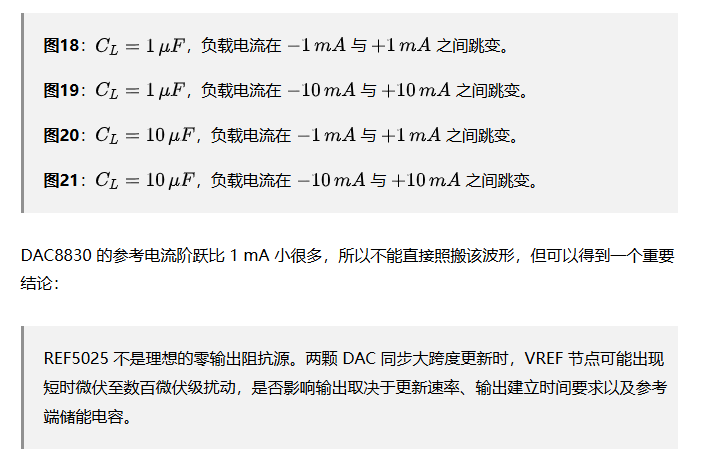

REF5025 的负载瞬态曲线中：±1 mA 负载阶跃；±10 mA 负载阶跃；1 µF 和 10 µF 输出电容；其 VOUT 波形使用了 2～5 mV/div 的纵轴和约 20～100 µs/div 的横轴。

因此：

不加运放时，噪声由什么决定？

低频噪声

另外REF5025 数据手册明确指出，低 ESR 陶瓷电容可能使内部输出放大器在约 9 kHz 附近产生增益峰化；10 µF 低 ESR 陶瓷负载的宽带噪声可达到约 16.5 µV RMS。

数据手册的测试结果还显示：

TRIM/NR 加 1 µF 后，宽带噪声下降约 2.5 倍。

所以不加运放时，最重要的反而是：TRIM/NR 必须放 1 µF；REF5025 输出电容不能随便堆低 ESR MLCC；总输出电容控制在 1～50 µF；ESR 应接近数据手册建议的约 1～1.5 Ω。

直驱时连接方式

这里的阻尼电阻应当：

与主输出电容串联后接地，而不是串在 REF5025 到 DAC 的直流 VREF 线路中。

因为把电阻直接串在 VREF 线路中会产生严重的码相关压降。例如 1 Ω 与 200 µA：

所以不能用“REF5025—10 Ω—DAC VREF”的简单隔离方法。

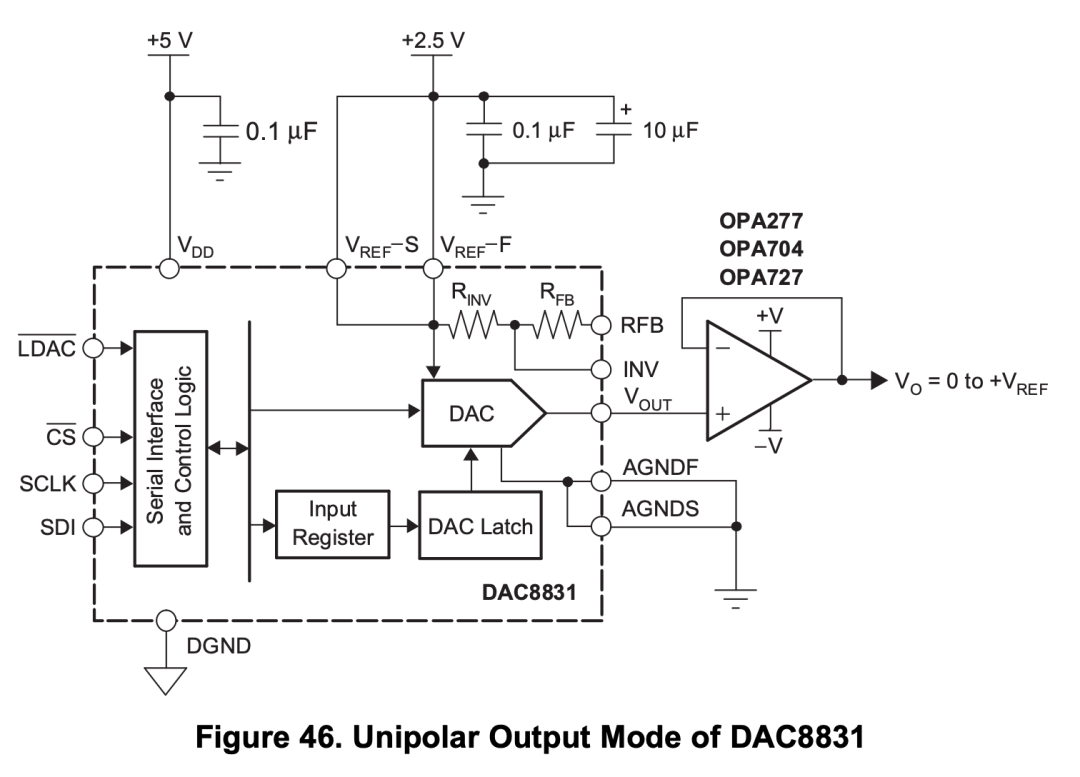

DAC8830 手册应用图在 VREF 附近画出了 0.1 µF 与 10 µF 去耦； 但两颗 DAC 共用 REF5025 时，不建议机械地在每颗 DAC 上各放一颗无阻尼的 10 µF 低 ESR 陶瓷，否则两颗电容并联后可能恶化 REF5025 稳定性。

更合理的是：REF5025 附近一个经过 ESR 阻尼的 10～22 µF 主电容；每颗 DAC 的 VREF 引脚附近放 100 nF；REF5025 到两颗 DAC 采用等阻抗星形分配；两颗 DAC 的 AGND 在参考返回点汇合。

加运放缓冲会引入多少噪声？

候选器件参数：

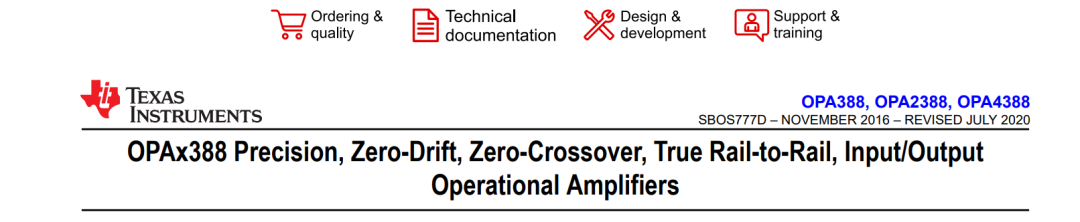

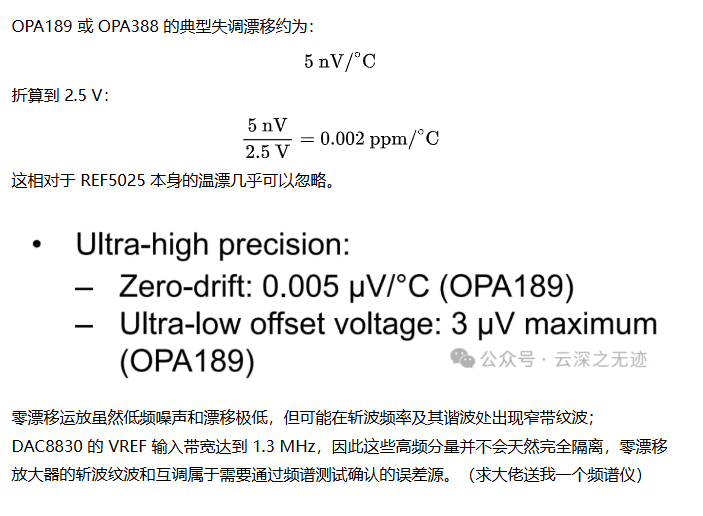

OPA189 同时具有约 0.005 µV/℃ 的典型失调漂移；ADA4522-1 的最大失调漂移为约 22 nV/℃；OPA388 是 5 V 供电下较容易使用的真正轨到轨零漂移器件。（这样就显得我不偏心了～）

计算结果：

换算到 2.5 V、16 位 DAC：

所以从纯白噪声看：

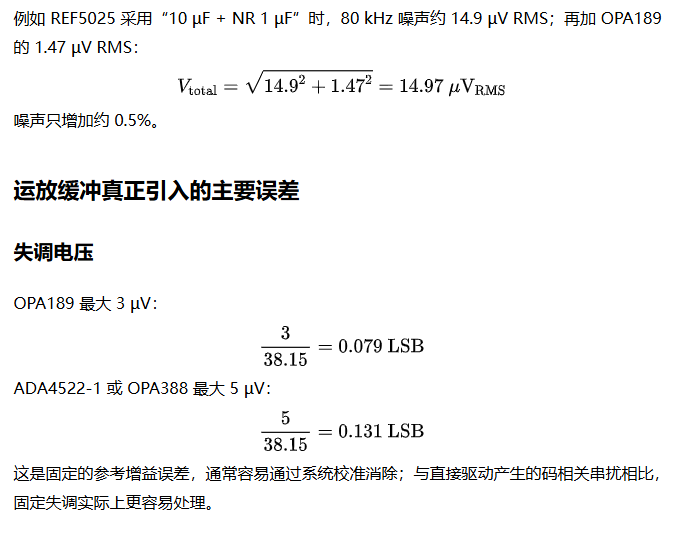

加一个合适的零漂移运放，新增噪声其实很小，远小于 REF5025 在输出电容选择不当时产生的 15～40 µV RMS 宽带噪声。

失调漂移

容性负载稳定性

最危险的做法是：REF5025 → 零漂移运放电压跟随器 → 两颗 10 µF 陶瓷电容

普通精密运放直接驱动 10～20 µF 低 ESR 电容时，很容易出现：振铃；几百 kHz 振荡；噪声峰化；建立时间变长。

容性负载会增加反馈环路相移并降低相位裕量，这是精密缓冲器常见的稳定性问题 ；TI 针对 OPA388 参考缓冲的应用讨论也指出，直接驱动约 20 µF 负载并不合适，通常需要隔离或专门补偿。

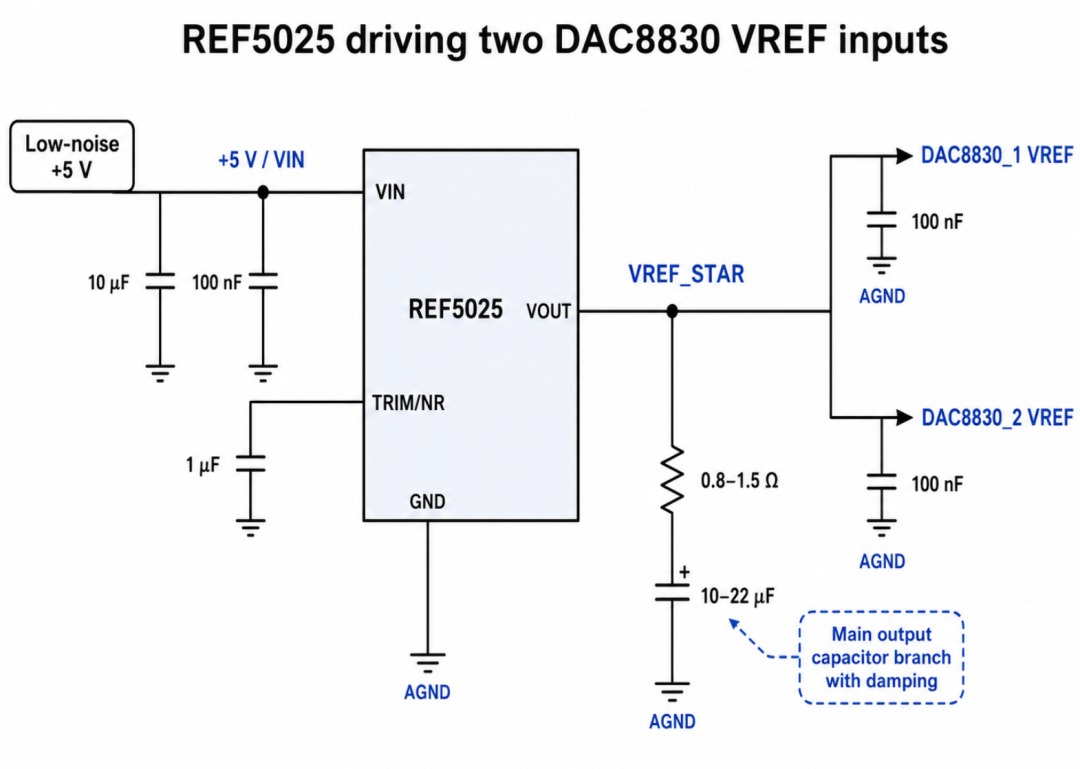

针对“一颗 REF5025 给两颗 DAC8830”：首选REF5025 直接驱动两颗 DAC8830 的 VREF；REF5025 的 TRIM/NR 加 1 µF；REF5025 输出端使用一个 10～22 µF 主电容；主电容支路设置约 1 Ω ESR 或串联阻尼；每颗 DAC 的 VREF 引脚放 100 nF；VREF 和 AGND 使用星形连接；不要在每颗 DAC 旁边各堆一颗无阻尼的 10 µF 低 ESR 陶瓷；实测 DAC2 全码扫描时 DAC1 固定满量程输出的变化。

噪声增益：你小汁还我运放稳定性！

何时确定需要运放？

满足任一条件时，再增加参考缓冲：两通道串扰必须低于 0.1 LSB；两颗 DAC 同时高速更新；必须接近数据手册的 1 µs、0.5 LSB 建立时间；实测 VREF 改码毛刺超过约 10～20 µV；DAC1 固定输出时，DAC2 改码导致 DAC1 变化超过允许值。

因此，电流能力方面不加 OP 完全可以；精度方面能否不加，取决于对跨通道串扰和高速建立时间的要求；对于普通精密 DC 输出，设计正确的“REF5025 直驱”通常比一个没有做好容性负载补偿的运放缓冲器更可靠。

Python 代码

结果：

DAC 1 LSB = 38.147 µV
单颗 DAC 最大参考电流 = 277.8 µA
两颗 DAC 最大参考电流 = 555.6 µA
典型负载调整误差: 27.78 µV, 0.728 LSB
最大负载调整误差: 69.44 µV, 1.820 LSB

运放白噪声积分：

OPA189
  BW=   20.0 kHz:  0.735 µV RMS,  0.019 LSB RMS
  BW=   80.0 kHz:  1.471 µV RMS,  0.039 LSB RMS
  BW=  500.0 kHz:  3.677 µV RMS,  0.096 LSB RMS

ADA4522-1
  BW=   20.0 kHz:  0.820 µV RMS,  0.022 LSB RMS
  BW=   80.0 kHz:  1.640 µV RMS,  0.043 LSB RMS
  BW=  500.0 kHz:  4.101 µV RMS,  0.108 LSB RMS

OPA388
  BW=   20.0 kHz:  0.990 µV RMS,  0.026 LSB RMS
  BW=   80.0 kHz:  1.980 µV RMS,  0.052 LSB RMS
  BW=  500.0 kHz:  4.950 µV RMS,  0.130 LSB RMS

单颗 DAC 参考电流变化 130 µA 时：
典型: VREF 变化 6.50 µV, 满量程通道变化 0.170 LSB
最大: VREF 变化 16.25 µV, 满量程通道变化 0.426 LSB

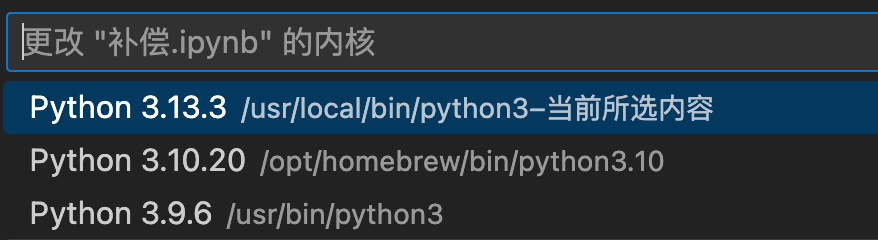

我是这个版本

我是这个版本

import math

VREF = 2.5
N_BITS = 16
N_DAC = 2

# DAC8830 VREF 最小等效输入阻抗
R_REF_DAC = 9_000.0

# REF5025 负载调整率
LOAD_REG_TYP = 20.0   # ppm/mA
LOAD_REG_MAX = 50.0   # ppm/mA

LSB = VREF / (2 ** N_BITS)

i_one = VREF / R_REF_DAC
i_total = N_DAC * i_one

def load_reg_error(load_reg_ppm_per_mA, current_a):
    current_mA = current_a * 1e3
    dv = VREF * load_reg_ppm_per_mA * 1e-6 * current_mA
    return dv

print(f"DAC 1 LSB = {LSB * 1e6:.3f} µV")
print(f"单颗 DAC 最大参考电流 = {i_one * 1e6:.1f} µA")
print(f"两颗 DAC 最大参考电流 = {i_total * 1e6:.1f} µA")

for name, load_reg in [
    ("典型", LOAD_REG_TYP),
    ("最大", LOAD_REG_MAX),
]:
    dv = load_reg_error(load_reg, i_total)
    print(
        f"{name}负载调整误差: "
        f"{dv * 1e6:.2f} µV, "
        f"{dv / LSB:.3f} LSB"
    )

# 运放白噪声计算
opamps = {
    "OPA189": 5.2,       # nV/sqrt(Hz)
    "ADA4522-1": 5.8,
    "OPA388": 7.0,
}

bandwidths = [20e3, 80e3, 500e3]

print("\n运放白噪声积分：")
for opamp, en_nv in opamps.items():
    print(f"\n{opamp}")
    for bw in bandwidths:
        noise_vrms = en_nv * 1e-9 * math.sqrt(bw)
        print(
            f"  BW={bw / 1e3:7.1f} kHz: "
            f"{noise_vrms * 1e6:6.3f} µV RMS, "
            f"{noise_vrms / LSB:6.3f} LSB RMS"
        )

# 计算另一颗 DAC 改码产生的跨通道误差
delta_i_one = 130e-6  # 从典型特性图估读

print("\n单颗 DAC 参考电流变化 130 µA 时：")
for name, load_reg in [
    ("典型", LOAD_REG_TYP),
    ("最大", LOAD_REG_MAX),
]:
    dv = load_reg_error(load_reg, delta_i_one)
    print(
        f"{name}: VREF 变化 {dv * 1e6:.2f} µV, "
        f"满量程通道变化 {dv / LSB:.3f} LSB"
    )
