GlobalFoundries 300mm单片硅光突破：215GHz带宽、1.01A/W响应度Ge PD＋高精度WDM解锁单波448Gbps量产级光接收

本文源自GlobalFoundries联合不列颠哥伦比亚大学、南安普顿大学、哥伦比亚大学、加州大学圣巴巴拉分校共同发表的预印本研究（原文链接：https://doi.org/10.21203/rs.3.rs-9682597/v1）。研究团队在300mm单片CMOS硅光量产平台上，实现了可大规模制造的O波段横向锗硅光电探测器，其单波长大信号接收速率在PAM4调制下突破448Gbps，PAM6调制下达到520Gbps，对应光电带宽最高达215GHz，带宽-响应度乘积刷新纪录至217GHz·A/W以上。

该器件在无需电感峰化、雪崩增益及跨阻放大器集成的条件下，实现了全300mm晶圆的高速性能均匀性，同时平台单片集成了400Gbps级全硅调制器、亚1.5nm精度波分复用滤波器、低损耗可插拔光I/O及先进封装特性，是首个在单一衬底上实现400Gbps级收发功能的CMOS硅光量产平台，为下一代AI与高性能计算场景下的可插拔、近封装及共封装光互连提供了可规模化的技术基础。

一、技术背景：超高速光互连的量产化瓶颈

人工智能与高性能计算算力的爆发式增长，将光互连带宽推至系统级核心约束位置，光模块 roadmap 正快速从单通道100Gbps向200Gbps、400Gbps及以上演进，以支撑1.6Tbps、3.2Tbps级聚合吞吐。计入前向纠错开销后，单通道实际速率需达到约448Gbps，对接收器带宽、大信号线性度与制造一致性提出了严苛要求。

硅光子技术依托成熟CMOS制造工艺实现高密度光子集成，已在数据中心完成规模化部署，但单通道速率突破400Gbps时，收发两端均成为系统瓶颈。发射端的铌酸锂、钽酸锂、电光聚合物、等离子体等方案虽可实现400Gbps级调制，但大多依赖非标准材料与工艺，难以完全兼容CMOS量产流程；接收端的III-V族探测器多为分立器件，硅基集成需异质键合，增加了工艺复杂度与集成难度。

传统锗硅光电探测器难以在代工厂兼容的工艺窗口内，同时满足超高带宽、高响应度、大信号线性度与良率要求。已有研究通过极端尺寸缩窄实现了265GHz的小信号带宽，但内部响应度仅约0.3A/W，暗电流达百纳安量级，且仅完成小信号表征，深亚微米尺寸也带来量产挑战；超薄锗方案实现了约100GHz带宽与1.05A/W响应度，但性能对厚度控制与工艺调优高度敏感；带片上增益峰化的横向结器件带宽达136GHz，却伴随响应度下降与暗电流升高。雪崩探测器则以增益提升灵敏度，受雪崩建立动力学限制带宽，且暗电流可达微安级。整体而言，现有演示多侧重单一器件物理指标，缺乏兼顾大信号性能、功率承受能力与晶圆级均匀性的量产级平台方案。

二、300mm单片CMOS硅光平台架构

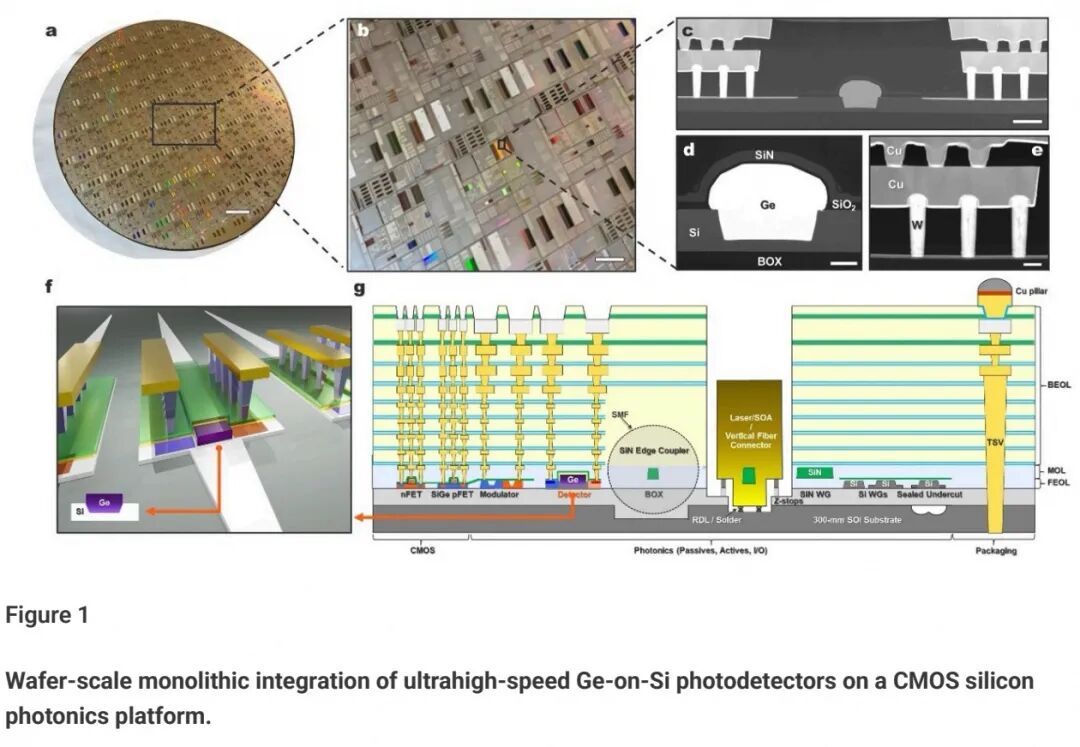

本次超快锗光电探测器基于GlobalFoundries 45SPCLO 300mm硅光平台实现，该平台以CMOS兼容性、晶圆级均匀性、无缝集成与大批量制造为核心设计目标，所有有源与无源光子器件均通过标准工艺流片完成，无需异质键合、III-V族材料或铌酸锂、电光聚合物等特殊附加层。

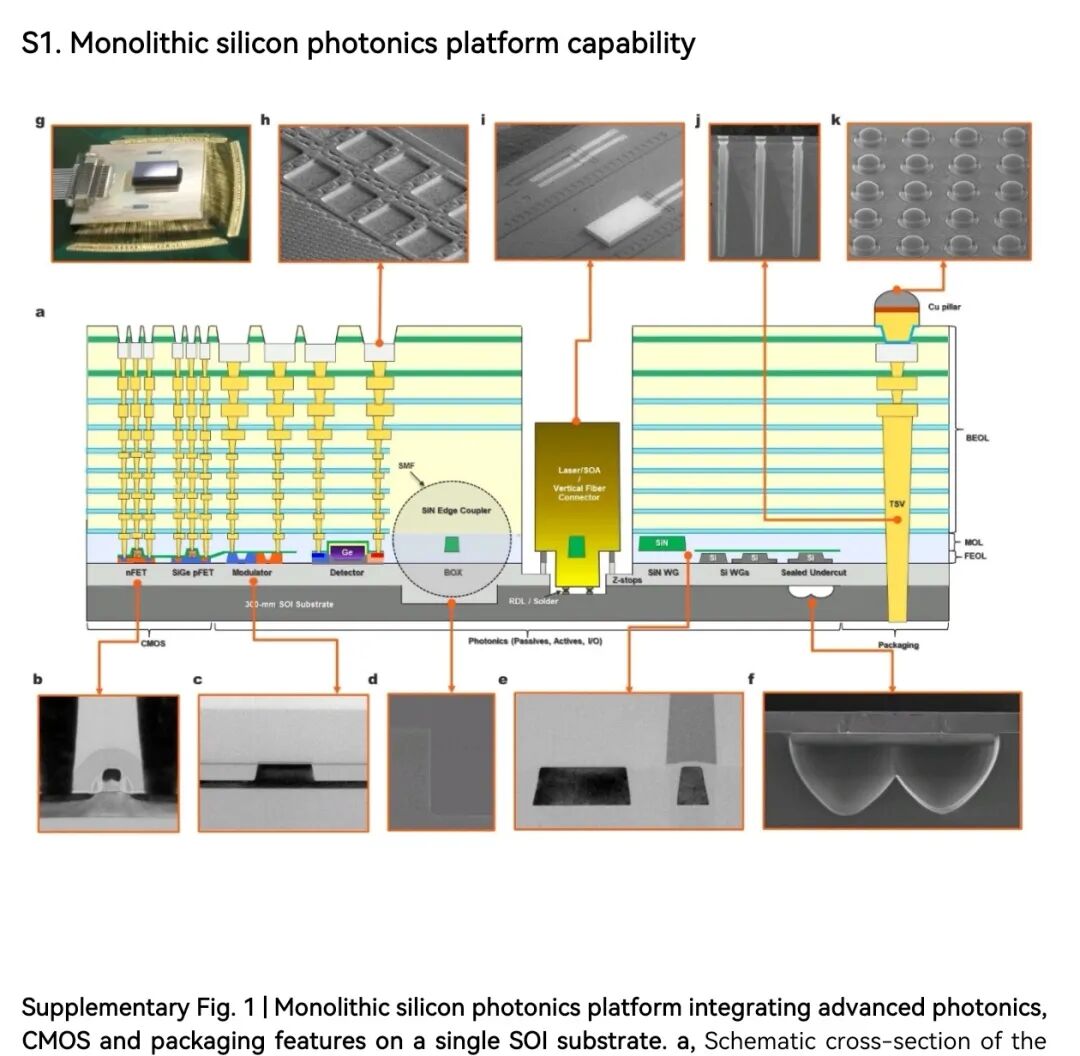

平台采用绝缘体上硅衬底，集成9层金属后端布线，同时针对逻辑密度与高频信号完整性优化，既支持独立光子集成电路运行，也可实现电子集成电路的单片共集成。封装层面内置多项先进特性：用于激光器与半导体光放大器倒装焊的腔体结构、可插拔微光学耦合器、硅通孔、铜柱与优化的铜接收焊盘，为2.5D与3D集成提供可扩展路径，支持光子芯片与先进节点CMOS电路的异构堆叠。

本次器件测试保留了完整的CMOS集成平台与后端互连结构，但未集成跨阻放大器，目的是隔离光子器件的本征性能。该设计既保证了测试结果不依赖共设计的电子电路，可适配多种系统架构，也保留了未来电光共集成的完整兼容性。

三、超快锗光电探测器的结构设计与物理机制

超快锗光电探测器采用横向锗硅PIN结结构，嵌入晶体硅波导内部，通过选择性外延在浅槽波导中生长锗层，形成由光刻精准定义的紧凑有源区。锗吸收区被横向限制，与周围掺杂硅实现光学隔离；接触区经精细设计，通过硅化物硅界面与垂直集成的钨、铜互连实现低阻电引出，且接触位置远离光学模式，避免吸收损耗。

器件核心几何参数经过多物理场协同优化：标称锗区长度10μm、宽度350nm，在保证足够光吸收的同时，使器件工作在渡越时间限制区而非RC限制区；该尺寸也支持硅沟槽内的无缺陷选择性外延，避免过度侧向生长导致的晶体质量下降与良率损失。输入硅耦合器与锗区协同设计，最大化光模与吸收区的重叠；掺杂注入区偏离锗本体，抑制自由载流子吸收，降低结电容，避免注入引入的缺陷，最终在较窄锗宽度下仍实现近单位量子效率。

周围硅区采用中度掺杂，一方面降低串联电阻，另一方面在本征区建立强电场，既保障带宽稳定性，也能抑制高光电流下的载流子屏蔽效应。该设计没有沿用单纯缩小锗尺寸提升小信号带宽的思路，而是采用器件-平台协同优化策略，同时瞄准系统级大信号性能与晶圆级制造均匀性。

四、晶圆级直流与小信号性能表征

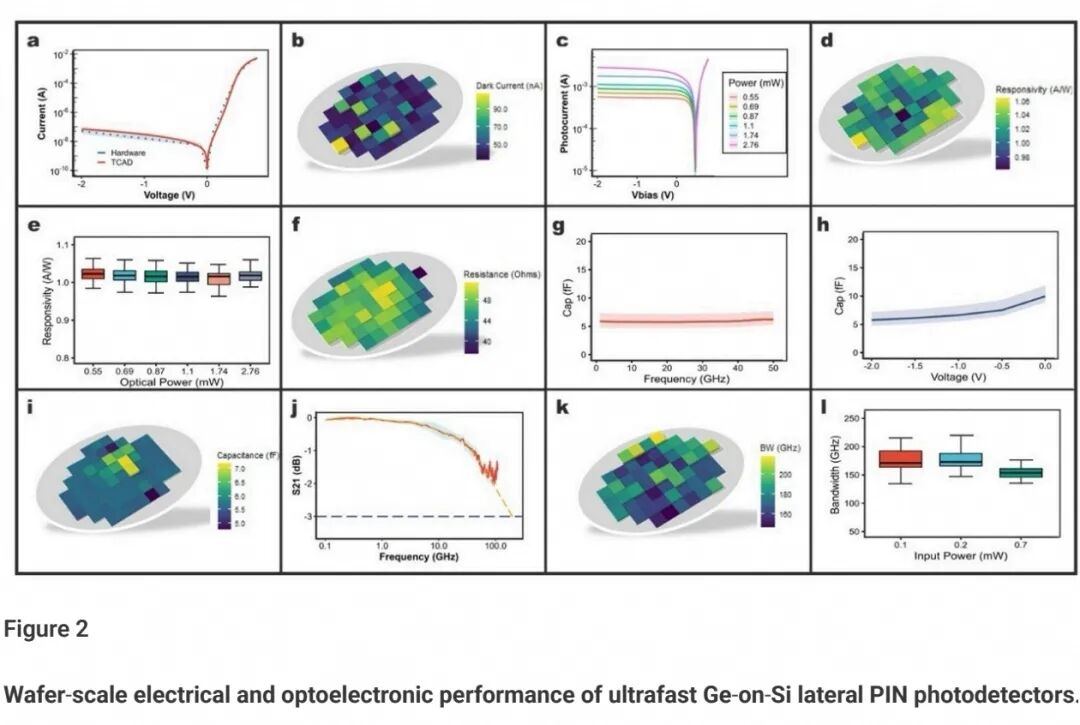

研究采用在线光学测试系统与地-信号-地探针，在300mm晶圆上完成高通量统计表征，所有性能均为全晶圆统计结果，而非单点“标杆器件”数据。

暗电流特性方面，器件在工作反偏范围内泄漏极低。-1V反偏下全晶圆平均暗电流16nA，最小值12nA，最大值38nA；-2V反偏下平均暗电流52nA，最小值32nA，最大值107nA，达到同带宽代工厂级锗探测器的一流水平。晶圆级暗电流分布均匀，且工艺优化存在进一步将中值暗电流降至10nA以下的空间。

响应度与功率承受能力方面，1310nm波长下器件响应度受偏置影响微弱，-2V下中值响应度约1.05A/W，对应近单位量子效率。入射光功率提升至2.8mW时，响应度仍基本保持稳定，无显著饱和，可支撑大信号接收所需的线性工作区间；采用双输入探测器架构后，功率承受能力可翻倍至5.6mW，且不牺牲带宽、响应度等核心指标。低光功率下光电流几乎不随反偏变化，表明零偏附近即可实现高效载流子抽取；高光功率下则需要一定反偏维持响应度，符合锗PIN结的场辅助载流子扫出特性。

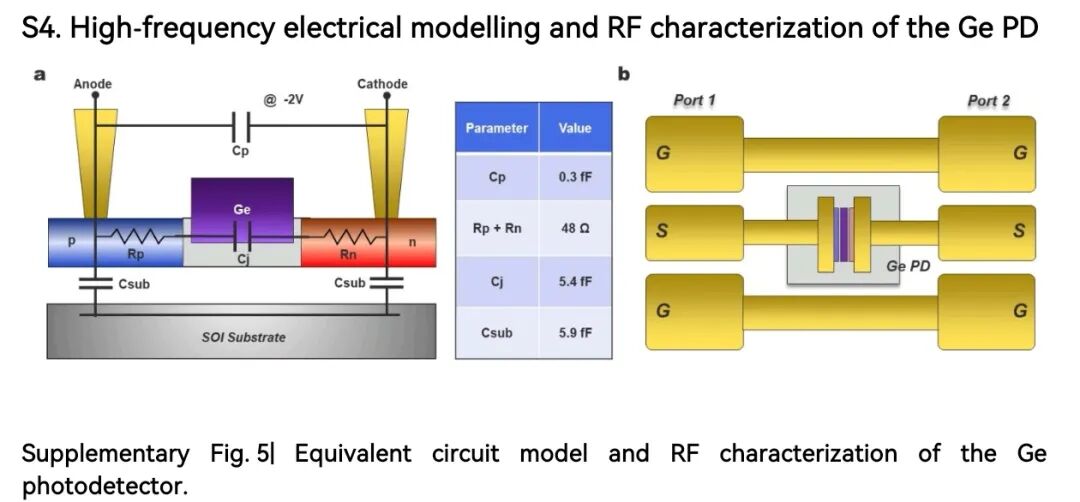

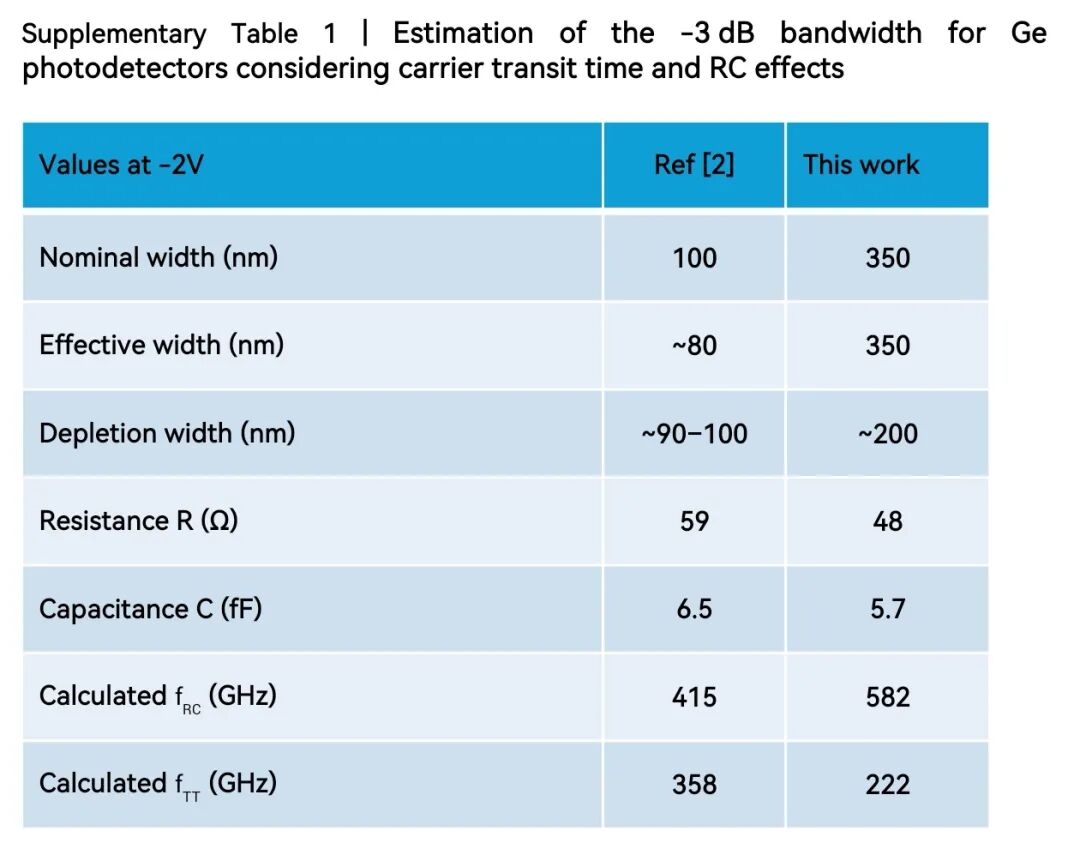

RC特性方面，优化后器件的结电容约5.7fF，串联电阻约48Ω，对应RC限制的3dB截止频率约582GHz，远高于预估的180~210GHz载流子渡越时间极限，证实器件工作在渡越时间主导模式。电容在测试频段内保持稳定，随反偏增加呈现预期的耗尽区展宽与电容下降趋势，且全晶圆分布高度一致，为超高速工作提供了稳定的寄生参数基础。

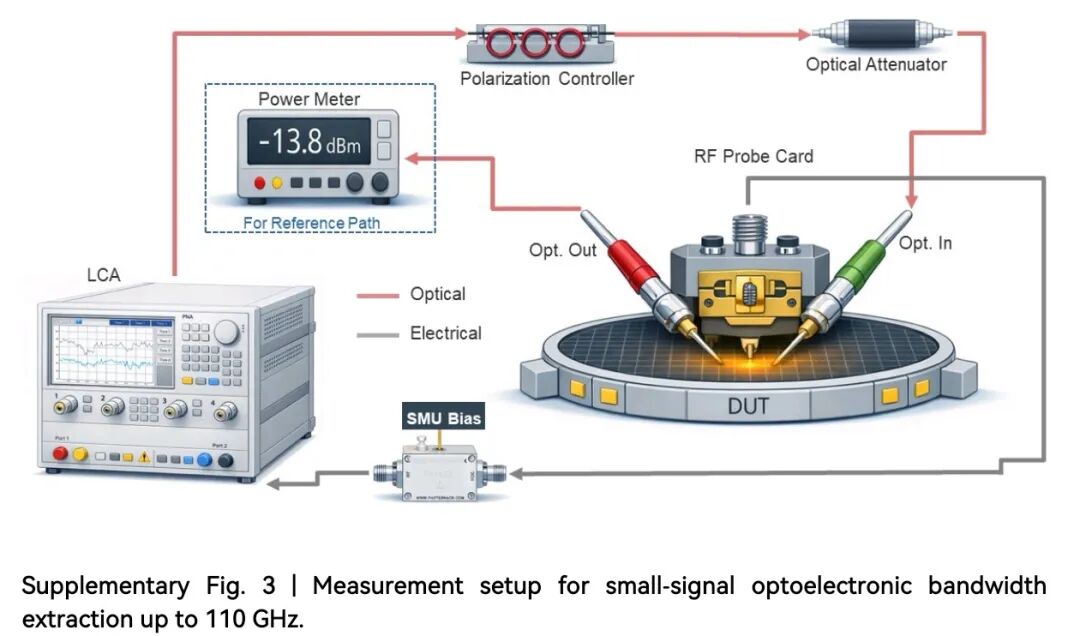

小信号光电带宽测试基于110GHz光波元件分析仪完成，通过物理模型拟合提取超出仪器量程的带宽值。测得的S21响应平滑滚降，无明显峰化或谐振伪影，符合本征带宽限制特性。-2V反偏下，器件峰值3dB光电带宽达215GHz，全晶圆最小值也超过140GHz，高速性能在整片晶圆上普遍存在。带宽随入射光功率提升仅缓慢下降，无骤降现象，体现了强电场下载流子屏蔽效应的有效抑制。

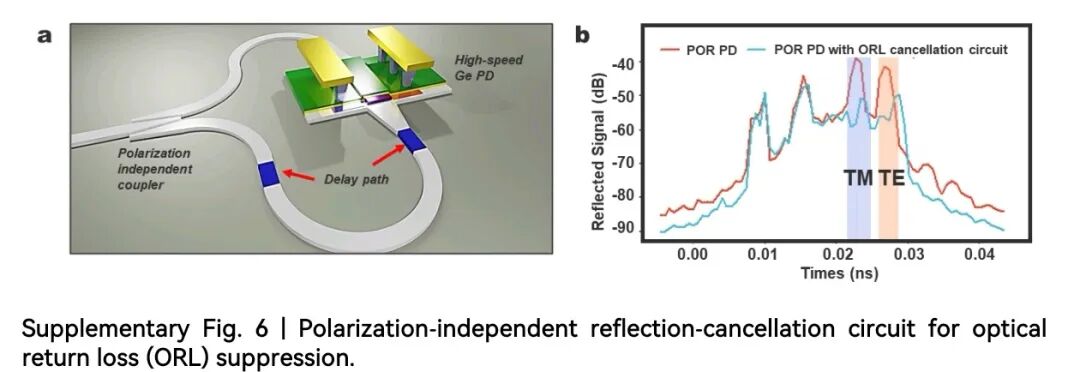

此外，平台采用通用光回损抑制方案，包括偏振无关的反射抵消电路，可实现-35dB以下的背反射水平，满足可插拔、近封装与共封装互连的IEEE标准要求。

五、大信号接收性能：突破448Gbps单波长速率

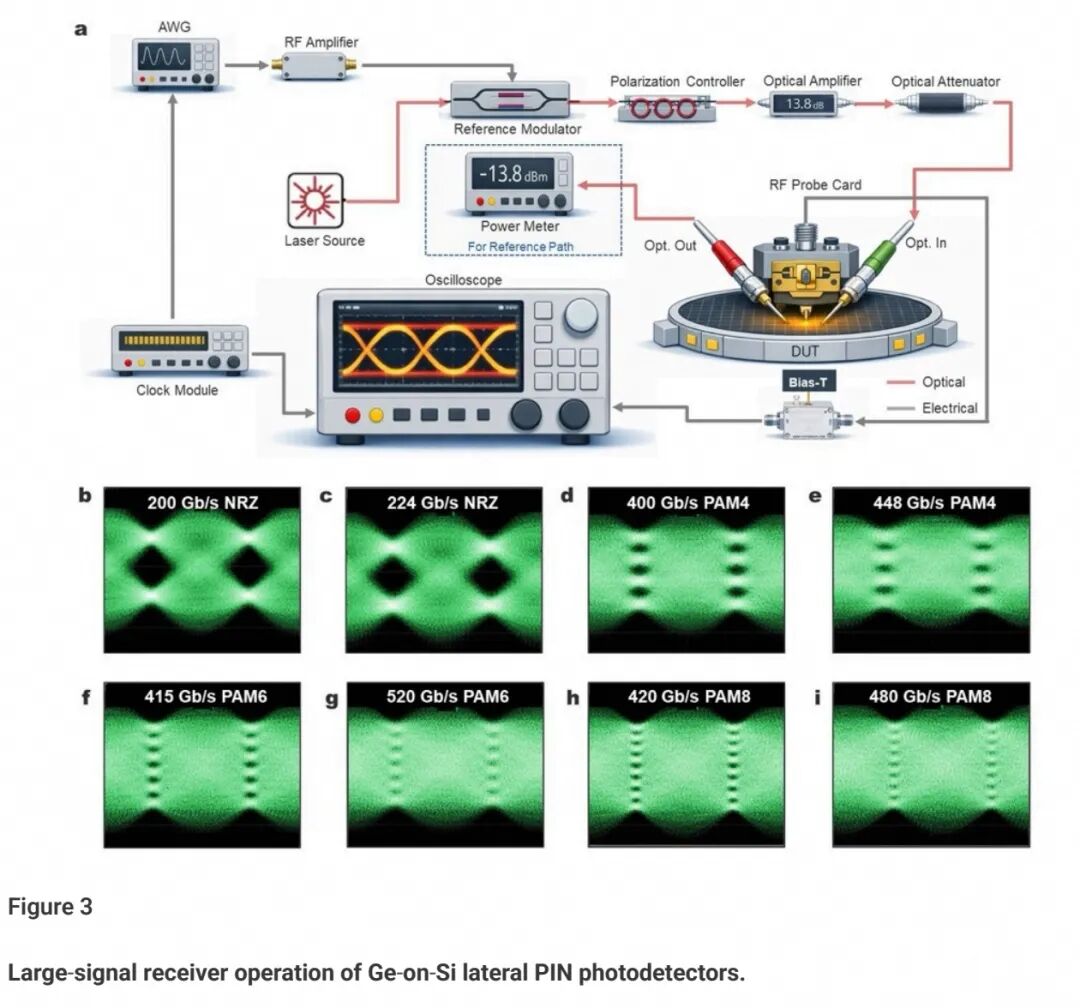

小信号带宽仅反映器件本征速度，大信号性能才决定系统级可用性。研究采用224GBaud任意波形发生器驱动外部参考调制器，经校准的光链路入射待测探测器，由采样示波器采集电信号，所有测试均明确电气驱动与探测器输出参考面，确保眼图反映器件本征大信号响应。测试在约2mA光电流下进行，匹配典型高功率接收工作条件，全程未使用雪崩增益、电感峰化与跨阻放大器。

低阶调制格式下，200Gbps与224Gbps NRZ眼图张开清晰，抖动水平低，验证了中高符号率下的稳定工作能力。切换至PAM4调制后，器件分别实现400Gbps与448Gbps的清晰眼图，直接匹配下一代单波长400Gbps级系统目标，且无需依赖电域补偿技术。

面向更高阶调制的扩展能力同样突出：PAM6调制下实现520Gbps数据速率，PAM8调制下实现480Gbps数据速率，各信号层级均可分辨，证明器件架构在符号率超出小信号带宽对应值时，仍能维持大信号工作完整性。这是300mm单片硅光代工厂平台中，锗硅探测器首次实现448Gbps级以上的大信号接收演示。

六、全功能平台集成：收发、波分复用与光接口

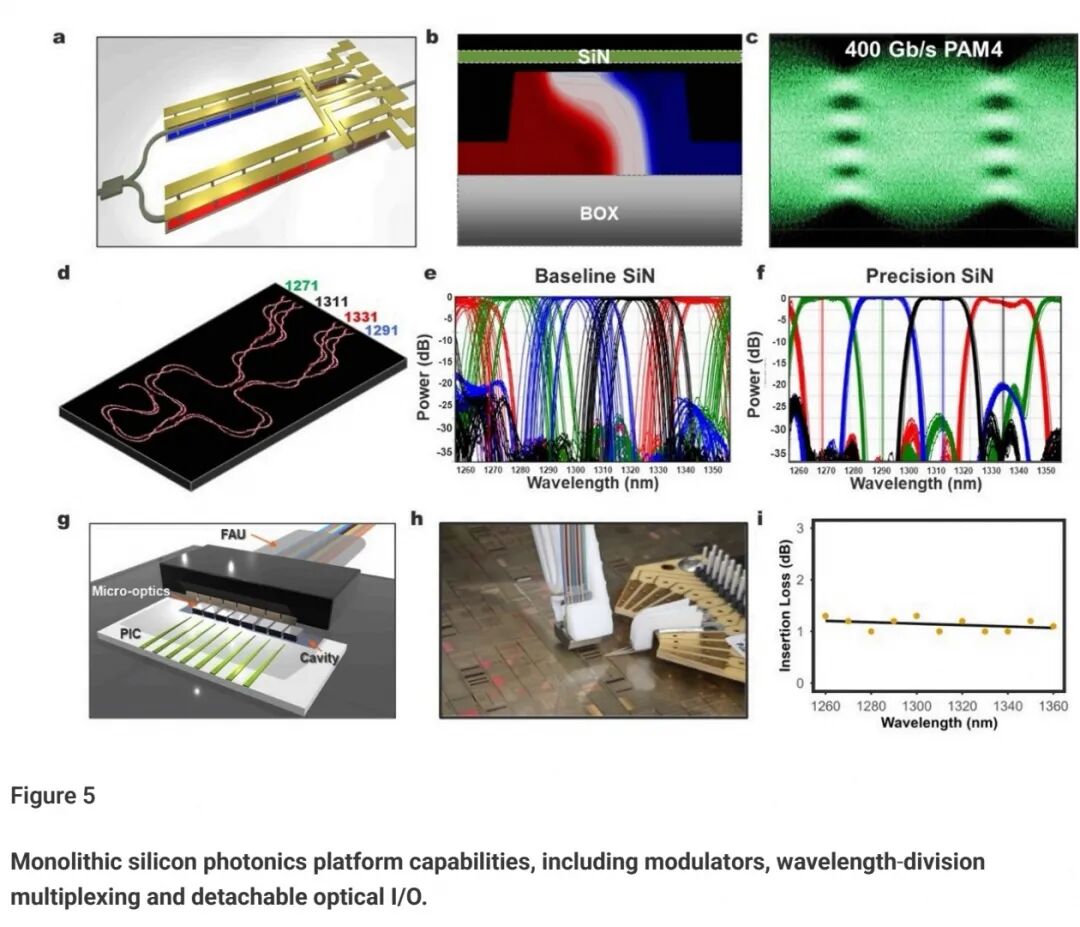

依托统一的300mm CMOS硅光工艺，平台在同一衬底上集成了与接收器性能匹配的发射端、波长路由与光接口功能，构成完整的超高速光互连系统基础。

发射端采用全硅马赫-曾德尔调制器，基于S型结工程优化，属于耗尽型行波结构，无需数字信号处理即可实现单波长400Gbps PAM4调制，与448Gbps级接收能力形成匹配，首次在单片硅光平台上同时达成400Gbps级收发性能。

波分复用功能采用高质量PECVD氮化硅实现，通过优化薄膜均匀性与关键尺寸控制，将晶圆级通道波长波动从大于10nm降至1.5nm以下；弯曲区采用紧凑路径合并设计缩小器件 footprint，可通过波分复用方式平滑扩展系统总带宽，同时保留更充足的系统裕量与更高的制造良率。

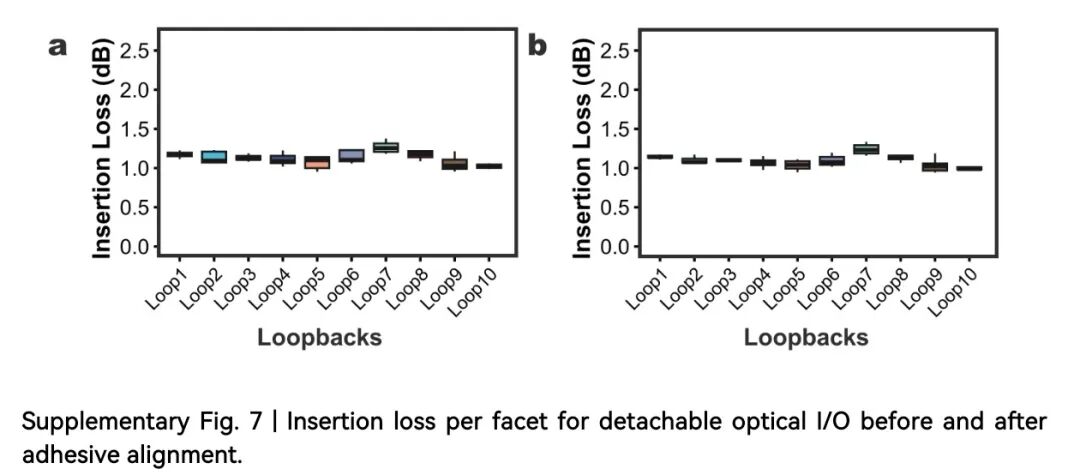

光接口采用腔体集成的微光学辅助表面耦合方案，属于可插拔结构，在整个O波段实现每端面约1dB的低损耗耦合，同时大幅放宽横向与角度对准公差。腔体架构支持晶圆切割前的片上光学测试，可提前进行良率筛选，简化高密度光I/O的组装流程；永久粘接对准后插入损耗无可测退化，耦合稳定性满足光引擎量产部署要求。

ECTC 2026 | 格芯联合康宁推出可拆卸玻璃波导连接器：硅光无源耦合损耗＜1.5dB/facet，支持280mW光功率工作

七、性能基准与技术价值对比

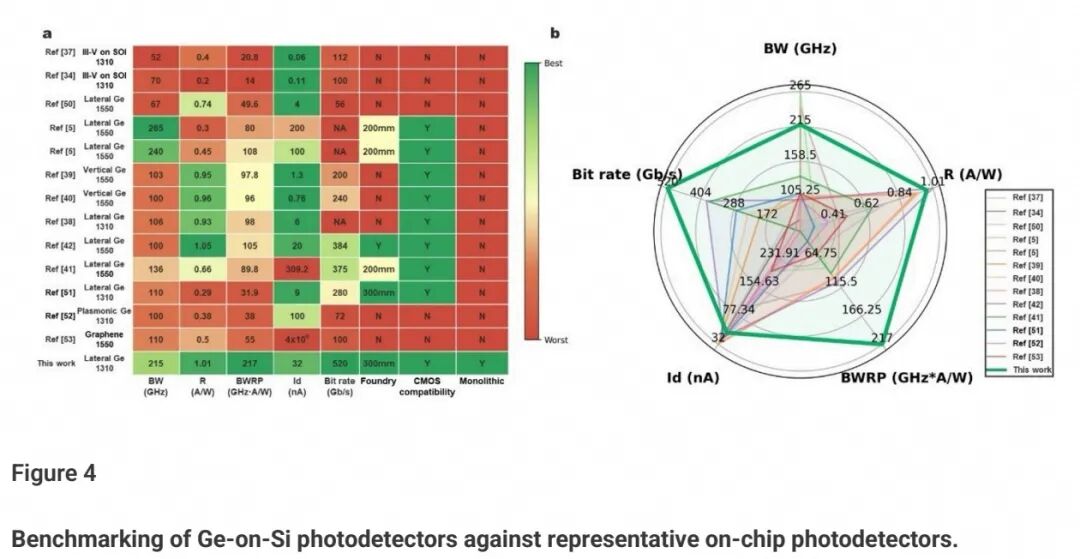

将本次器件与已报道的锗基、III-V族、等离子体、石墨烯等硅波导集成光电探测器进行多维度对比，覆盖大信号速率、带宽、响应度、带宽-响应度乘积、暗电流及平台兼容性等系统级核心指标。

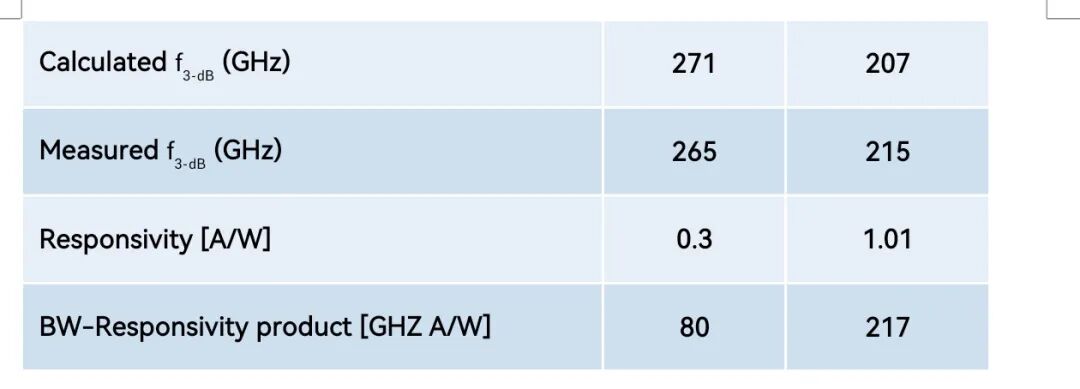

此前公开的超快锗探测器中，265GHz鳍型器件的带宽-响应度乘积为108GHz·A/W，100GHz超薄锗器件为105GHz·A/W；本次器件该指标突破217GHz·A/W，较此前最优水平提升约一倍。同时器件保持了纳安级暗电流、毫瓦级功率承受能力与全晶圆均匀性，且全部基于300mm CMOS兼容量产工艺实现，而非实验室分立器件。

归一化雷达图对比显示，本次探测器在所有关键维度上均向外延伸，包围面积在所有对比器件中最大，体现了均衡且全面的性能优势。这与以往通过牺牲响应度、线性度、暗电流或稳定性换取单一峰值指标的技术路径形成鲜明区别，更符合量产与系统部署的实际需求。

八、总结与产业展望

本工作证实，通过器件与平台的协同优化，锗硅光电探测器可在兼容大规模制造的前提下，同时实现一流的直流特性、超高小信号带宽与创纪录的大信号工作速率，打破了“超高速必然牺牲效率与可制造性”的技术惯性，完成了从实验室器件演示到量产级系统技术的跨越。

单片集成400Gbps级收发、高精度波分复用与封装就绪型光接口的完整平台，将硅光子技术从器件中心范式推向系统就绪范式。单波长448Gbps以上的接收裕量，结合粗波分与密集波分复用架构，可自然扩展至3.2Tbps、6.4Tbps乃至更高的聚合带宽，且无需对器件与平台技术做根本性改动。

后续技术演进方向包括单片集成跨阻放大器、开展器件-电路联合优化、完成长期可靠性与环境适应性验证。该量产级技术路径将为AI与高性能计算场景下的可插拔模块、近封装与共封装光互连，提供高可扩展性、高良率的硅光基础平台。
