拆解“韬定律”：3D空间升维与光电协同，谁在主导先进封测的下半场？

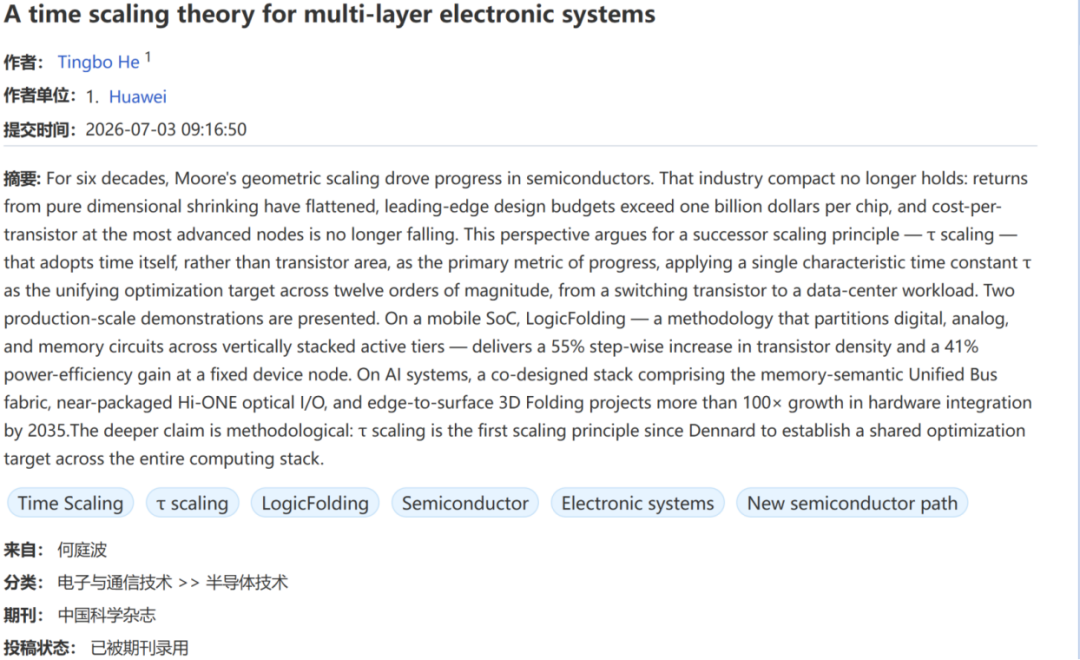

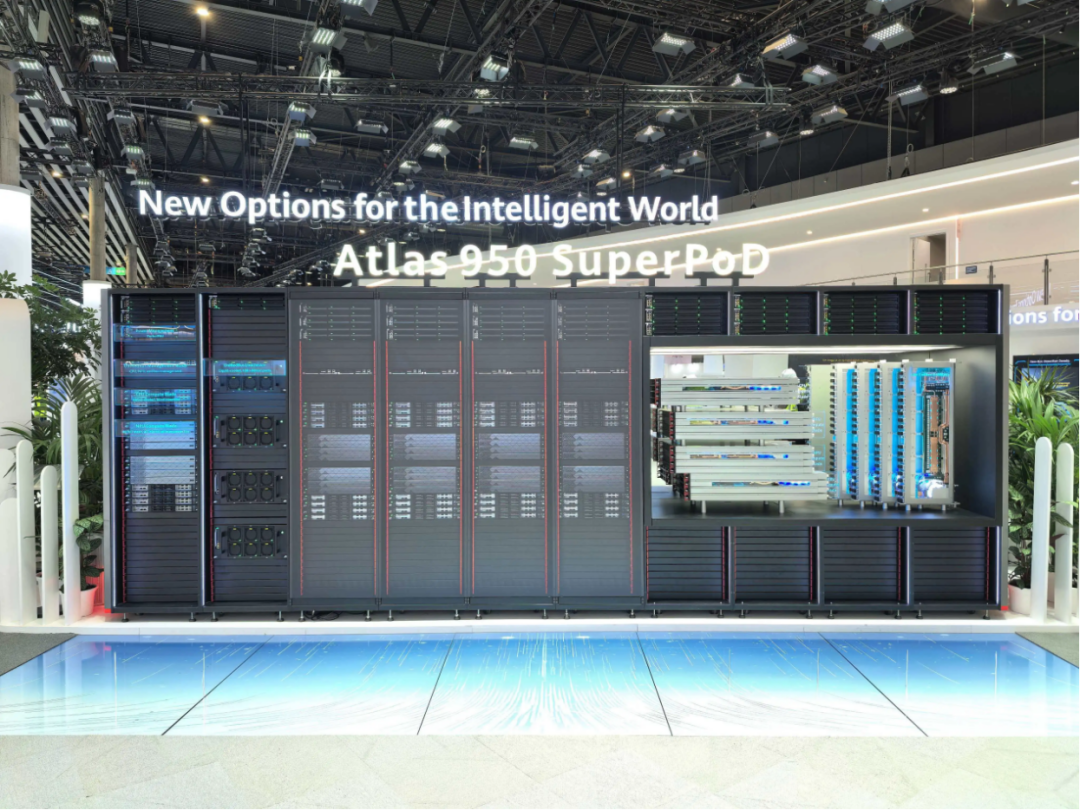

前几天，华为海思半导体业务负责人何庭波发布了《多层电子系统的时间缩放理论》的最新V2版本，论文正式在中国科学院科技论文预发布平台上线，相比于V1版本带来了更多工程实测数据和图表。比如说一开始提到的麒麟2026上的一组关键数据，那就是在相同的成熟工艺节点之下，麒麟2026采用了LogicFolding双层逻辑折叠，能够让晶体管密度从155 MTr/mm² 大幅提升至238 MTr/mm²，提升了约53.5%，除此之外，同等性能下 CPU 跑到 3.1GHz 时的能效还优化了 13%，SRAM 频率更是直接拉高了 40% 以上。照这个测试进度，今年秋天搭载全新“麒麟 9050”架构的 Mate 90 系列大概率就能落地了。下周的世界人工智能大会上即将亮相的Atlas 950 SuperPoD 超节点，这套底座直接上了灵衢 2.0 光互联协议，单集群规模堆到了 8192 张卡，整机总互联带宽直接干到了 16PB/s。

过去芯片遵循摩尔定律和先进制程的逻辑，核心逻辑为晶体管越小，单位面积内可容纳的晶体管越多，晶体管之间连线距离越小，速度越快，功耗越低，但晶体管尺寸越来越小，光刻技术活越来越依赖高昂光刻机，据说单芯片设计超10亿美元，这就是所谓的“物理墙”与“经济墙”的矛盾。

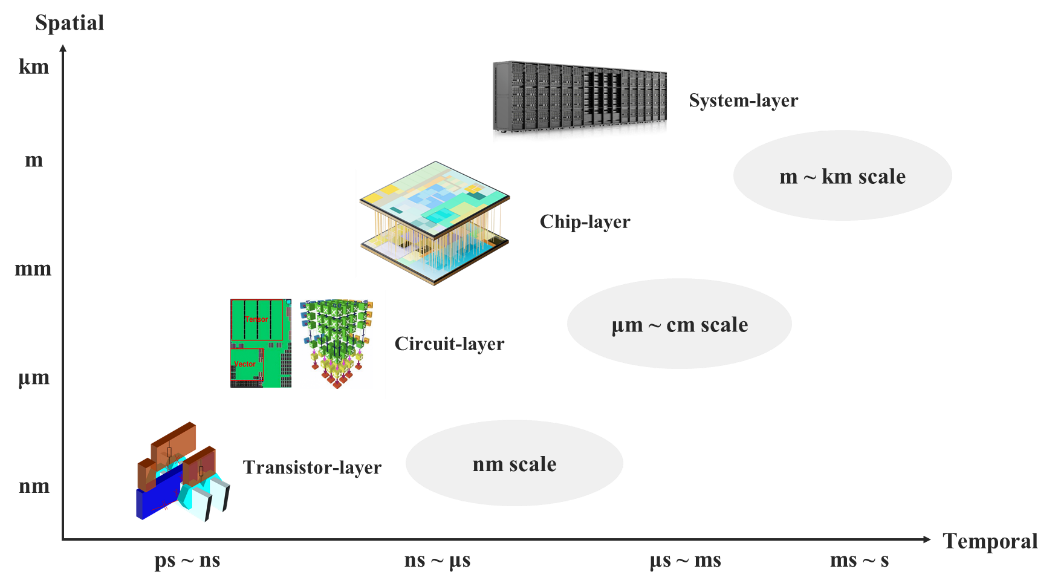

众所周知的缘故，光刻机一时不半会难取得突破的情况下，既然无法在微观上无限缩小“物理空间”，那就跨代距去压缩“系统时间”。《韬定律V2》彻底打破了以“晶体管密度”作为唯一技术标尺的传统视角，创新性地提出了基于时间参数（τ）微缩的演进范式。该理论框架将系统总延迟定义为跨越晶体管、电路、芯片至系统层面的嵌套函数：

，其中τ_ransistor、τ_circuit、 τ_chip和 τ_system 分别代表晶体管、电路、芯片和系统层的时间常数。受限于光刻机需要一点时间的突破，在晶体管Transistor本身的本征开光延迟上，其实我们并没有什么优势，所以这次更新的核心内容在于向下游物理层全面倾斜，通过死磕电路端、芯片端（片上互连）以及最后的系统架构，一一对应LogicFolding（逻辑折叠）与 3D Native EDA、Hi-ONE 光互联、去 DSP 线性方案与存储重构，全面压缩后三层的时间常数。

一、电路层级：LogicFolding 与 3D Native EDA

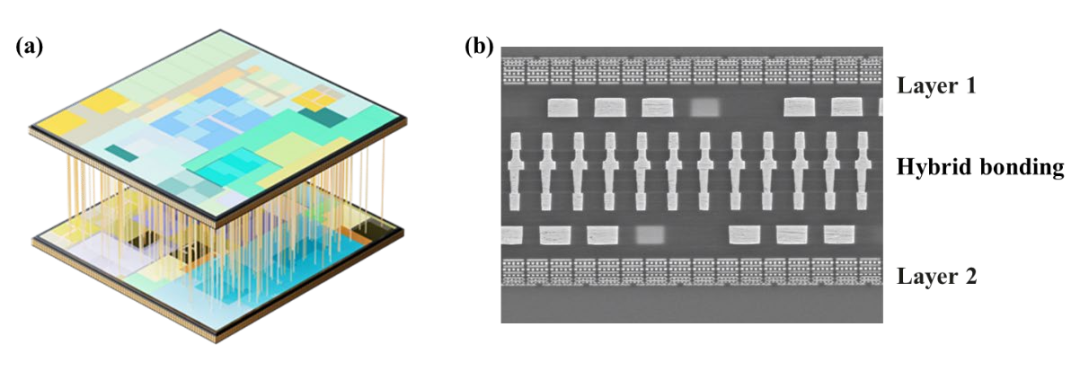

华为韬定律三大核心特性之一——LogicFolding（逻辑折叠）。传统的 2D 芯片布局，算力跟着面积走，但 I/O 接口和数据通路只能挤在边缘周长上，极易陷入“扇出困境”。信号在 2D 平面上绕远路，会带来巨大的寄生电阻与电容延迟。逻辑折叠的本质，就是打破平面的离散区块划分，在垂直方向上进行连续优化，让信号不再绕平面远路，而是直接“上下穿越”。这就像是一个城市，在平面的道路和高度公路的基础之上，增加了立交桥、地下通道。那么，同性的效率自然就提升了。在工艺实施上，目前的 LogicFolding 采用了两层有源架构的混合键合技术，未来技术路线则规划向3-5 层高密度垂直折叠演进。这与当前业界普遍采用的 2.5D 平面平铺封装（如台积电 CoWoS）有着代际上的跨越，相当于华为提前把 3D 先进封装引入到了芯片内部的逻辑电路层。

但是，对于芯片的三维折叠，国际上，芯片界一直面临一个巨大的挑战，那就是散热问题。三维芯片折叠最怕什么？最怕的是上下两层高功耗的芯片单元叠在一起的时候热量散不出去，到时候性能还没有上去，先把自己给烤焦了，着实体验了一把“一机难求”、连夜驱车跨国抢购便携空调的欧洲人。因此，为了最大限度发挥3D逻辑折叠的优势，需要配套全新的全三维原生设计工具——3D Native EDA（由于生态壁垒，这大概率由华为联合国内团队全栈自研）进行精密的关键路径规划，通过热源分区、供电网络（PI）稳定性设计以及时钟树偏差校准这些工程手段去控制热聚焦和信号偏差。

当然真正落地应用3D逻辑折叠还要等到2030年后昇腾Atlas 990 SuperPoD系列，2026年7月9日在广东韶关数据中心集群点亮上线粤港澳大湾区首个“国芯训国模”万卡智算集群——总计部署30个昇腾910C国产超节点，建成9000P（FP16）统一智算资源池，其中部署11520张昇腾910C卡尚未完全应用最新逻辑折叠，但应用到了韬定律中后续提到的两大关键特性。

二、芯片与系统层级：光电协同与原生“内存语义”

从电路层向上拉升至 Chip（芯片）与 System（系统）层，AI时代算力真正吃电、吃资源的不只是计算本身，数据的搬运成本更加高昂。在一个大型AI集群中，超过80%的能源消耗于数据移动，超过70%的系统成本用于数据存储，因此减少数据在传输途中的时间至少与减少计算本身所花费的时间同等重要。

为了解决多Tbps 级别的系统带宽吞吐，接下来我们来大概看一下统一总线互联（Unified Bus）还有Hi-ONE光互联等。

现在的铜缆只能够到400g/s，带宽有限，高速的Serdes就是串行并行的解码器这个需要非常高的节点工艺（3nm工艺），这个在国内没有突破。所以才需要通过光互联，一个是提升了带宽，另外一个是避免复杂的这个Serdes的芯片。它会是未来一个比较好的解决方案，这是一个中间形态，用光互联来实现压缩的这个系统这个延迟。未来直接用3D Folding来把GPU和HBM存储用3D封装直接降低它的这个系统延迟，增加N平方级的一个引脚，全面的3D化。

在物理传输层面，目前的传统铜缆互联受限于物理特性，通常只能达到 400G/s 左右的带宽。若想继续提升电信号的传输速率，必须依赖 3nm 及更先进的逻辑节点工艺来制造超高速串并行转换器，这个在国内暂时没有突破工艺壁垒。而高密度光互连节点引擎（Hi-ONE）作为现阶段受限制程下最优解，每个模块可提供8 Tb/s的带宽，将所需的SerDes传输距离从约100厘米缩短至约5厘米。在具体方案上，Hi-ONE没有采用高精度但耗电的DSP方案，而是选择更轻的模拟均衡驱动和跨阻放大器，以容忍更松的误码率换取功耗和成本的大幅节省。

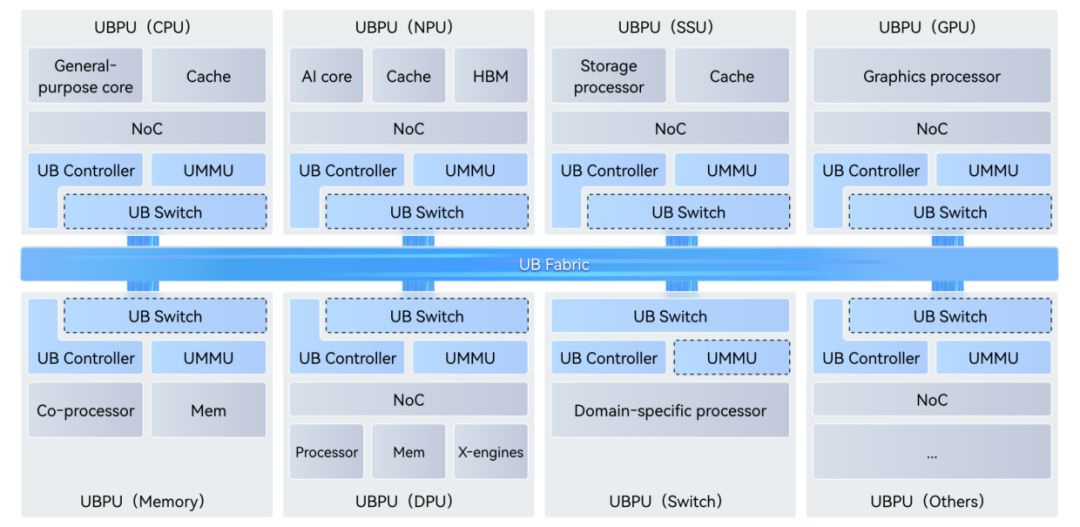

物理层把误码率放宽了，AI 训练数据怎么防止不崩溃呢？这就得靠带“内存语义”的 UB（Unified Bus）总线协议——以前 AI 集群里跑 PCIe、NVLink 或者以太网，不同协议来回转，每次转换都得做数据缓冲、序列化加握手确认，非常拖沓。UB 直接用单一硬件协议搞定，让计算芯片像读写本地内存一样直接通过地址指针读写远端显存，将跨节点的通信延迟从数十微秒压缩到约100纳秒。另外，UB 总线硬件自带 100 纳秒的故障检测和无感重路由，能够在逻辑层完美兜住了 Hi-ONE 光引擎因追求低功耗而产生的物理层误码。这种“物理层牺牲部分精度换取低功耗，协议层靠内存语义直读实现强容错”的跨层协同，其实也为下一步算力与存储的完全 3D 堆叠打了个底。

三、跨层协同与产业链重塑：从存储双轨制到封测价值跃迁

3.1 存储赛道的“双轨并行”

顺着韬定律V2的演进路线往下看，存储赛道的一条路径是未来直接用3D Folding来把GPU和HBM存储实施完全的物理垂直封装，让芯片的引脚数量直接实现 N^2 级别的面积阶跃，彻底干掉“内存墙”卡脖子的访存延迟，全面转向3D化。这么一搞，大概率直接打乱海外三星、海力士主导的HBM3、3E、4代际节奏 。咱们提前上混合键合，把定制版的3D混合键合存储强行拉到台前 。

不可否认存储赛道的另一条增量路径，借助CXL（Compute Express Link）协议扩充弹性内存池，简单来说，就是让普通的DDR 内存颗粒可以彻底越过物理插槽限制，通过高速外部总线形成庞大的解耦式弹性内存池。在这条增量赛道上国内企业卡位很准：澜起科技正式发布了基于 CXL 3.1 的 MXC芯片，成功切入数据中心资源池化最核心的物理链路；而在内存颗粒端，长鑫存储不断突破国产 DDR5 的频率上限（主流平台已实现 DDR5-8000MT/s 的稳定运行），两边一碰，算是在智算中心把极致性能和供应链安全给兜底了两边一碰，算是在智算中心把极致性能和供应链安全给兜底了。

3.2 先进封测话语权的争夺

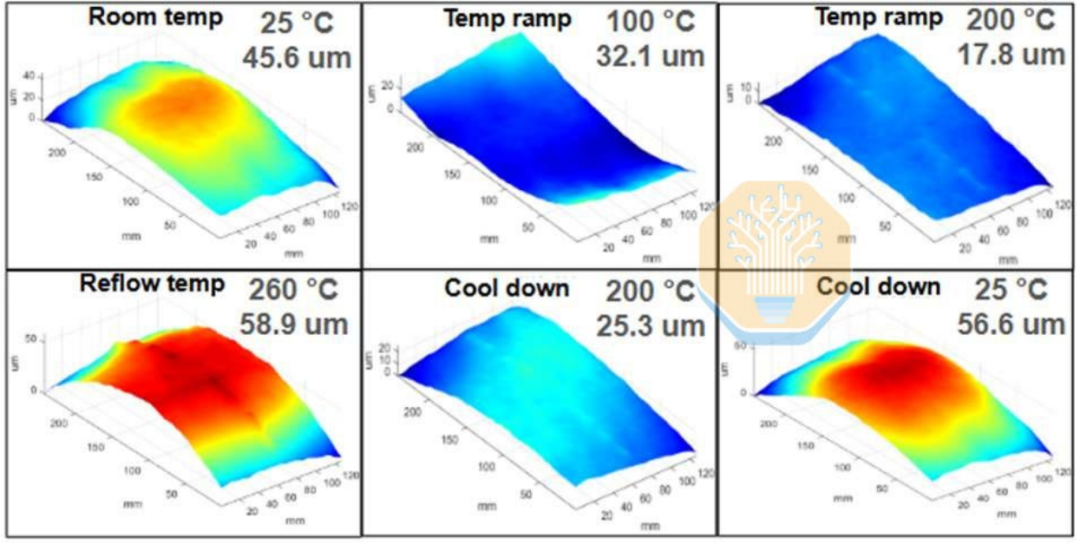

现在封测厂底气为什么足？看看几家国际巨头最近踩的坑就知道了。先说 Nvidia，原本想推出极其激进的 Rubin Ultra（4 颗 Compute Die 拼接），想用 CoWoS-L 硅桥接打破面积限制。结果呢？面积逼近8150平方毫米后，热膨胀根本压不住，基板严重翘曲，微凸点成片断裂，良率惨不忍睹 。最后只能憋屈地退回双芯，连带着那个结构极其复杂的Kyber NVL144机柜，也因为PCB造不出来，一把推迟到了2028年。

视线回到Google，下一代 TPUv9 也不顺利，据说从台积电换到了 Intel 的 EMIB-T 封装。尽管 Intel 提供了更具成本优势的垂直供电与硅桥方案，但换封装的坑极深：实验室研发良率能做到90%，但要硬拉到量产及格线的98%，中间全是“地狱级”的工程折磨 。

未来在异构集成的浪潮下，封装早就不只是个边缘的“后道加工”活儿了，它现在升级成为决定芯片最终性能、带宽与系统成功与否的关键一环。以混合键合机为核心，配套的高深宽比 TSV 刻蚀设备、高精度 CMP 设备及专用抛光液，正成为半导体产业链最强劲的新增动能。不管是砸产能撑2.5D/3D Chiplet，还是做光电融合（CPO）破带宽瓶颈，甚至靠底层的材料学数据去硬解大面积拼接的翘曲和热应力，正是这些硬骨头直接赋予了封测环节极高的产业附加值。这也把国内的通富微电、长电科技，以及海外的日月光、安靠这些封测巨头推上了牌桌主位，一起把先进封测的天花板往上顶上一大截。
