用Kimi K3画时序图方便好用

画时序图可以说是大部分开发者都绕不开的一个环节。

最近 Kimi K3 这个模型有很强的前端能力，我看别人晒出来的网页都极具美感。那我就在想，用高射炮打一下蚊子，用AI来直接帮我们画时序图是不是也可以？

于是我做了一些尝试,标准协议、自定义协议都试了。没想到效果出奇好。

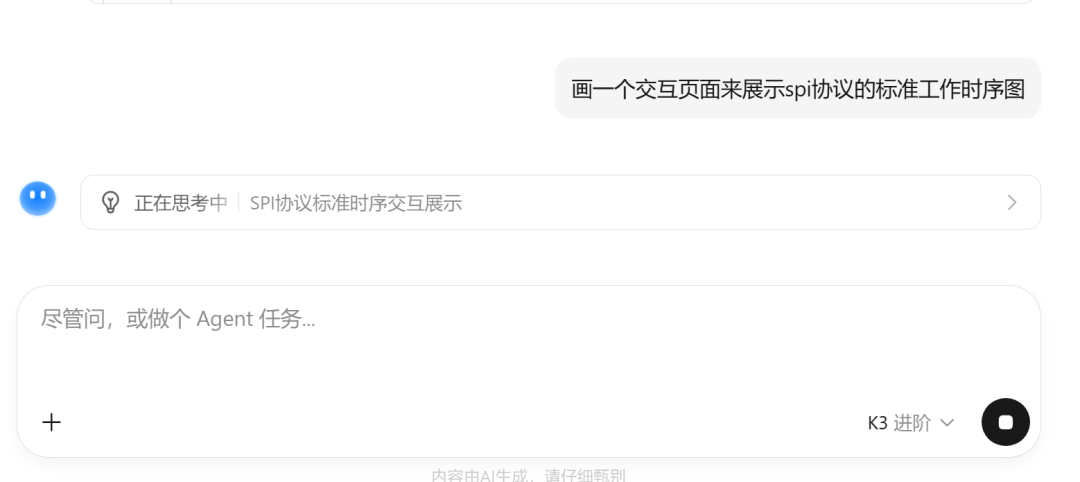

首先测试的是标准 SPI 协议的时序图。操作很简单，没整什么花里胡哨的skill，我就是打开了网页版的kimi，选择K3模型，然后提示词很简单，就是：

画一个交互页面来展示标准 SPI 协议的时序。

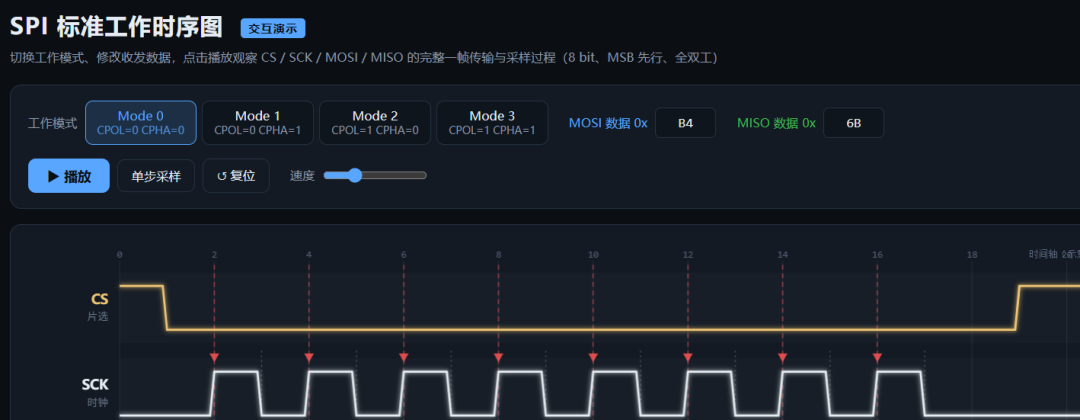

然后kimi一顿操作之后，它给出了成果，大家可以感受一下。

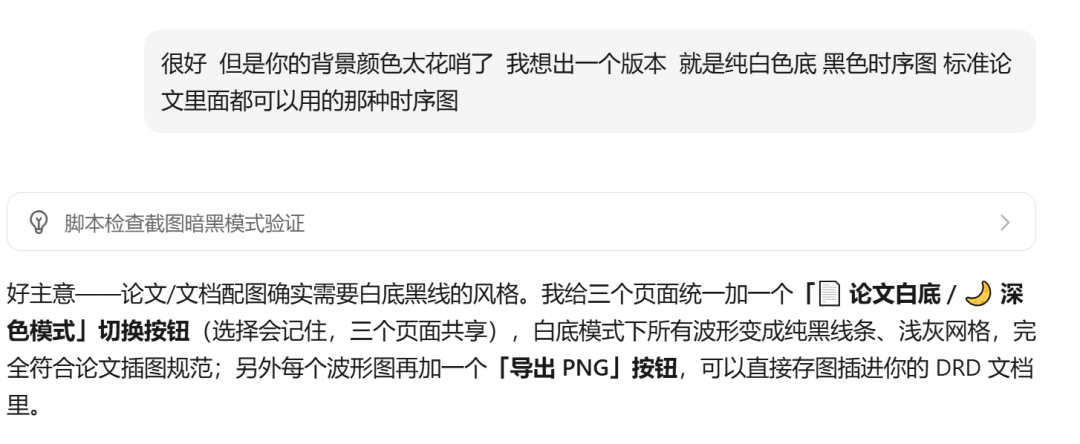

从时序图本身来看，出图非常专业和严谨，完全不输于任何一款专业画时序图的软件。当然，你若颜色不喜欢，就喜欢那种体制内厅里厅气的感觉，就直接让AI继续帮你改即可。

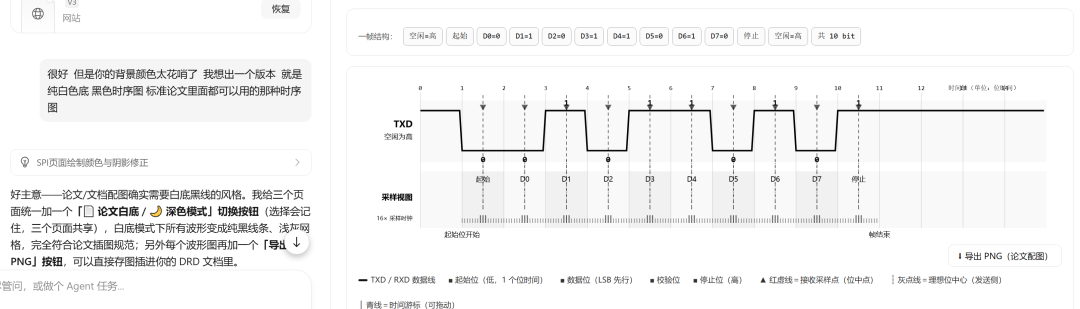

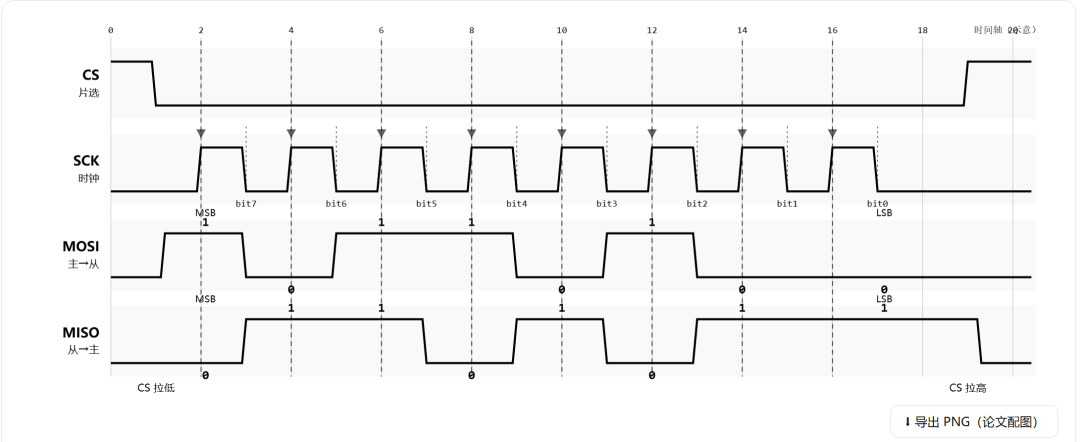

这是论文风格的时序图：



虽然等待出图的时间稍微慢了点，但我们不需要像传统方式一样，去学习某个软件的使用方法，或者掌握一些画时序图的命令。整个过程就是通过自然语言交互，在很短时间内就可以完成一个非常专业的时序图。

而且，你看一下它的细节，很有惊喜。

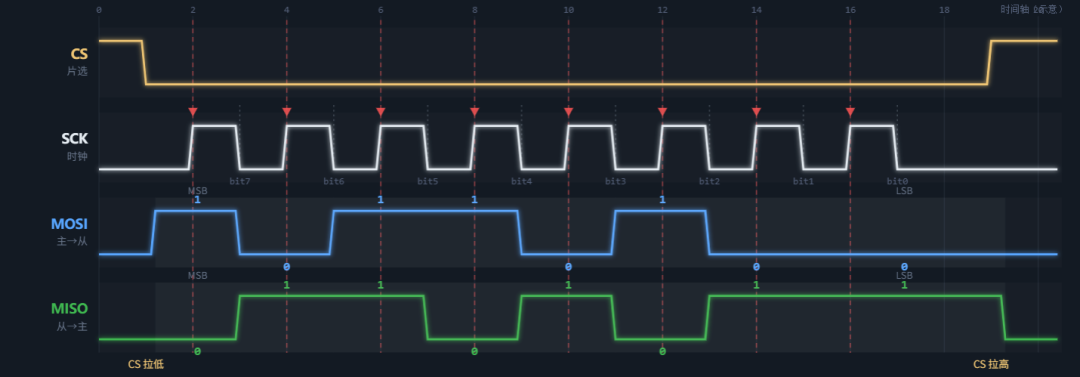

虽然我的提示词其实非常简单，但是它把SPI 协议的每一个工作模式，它都对应生成了相应的工作时序。以及它的时钟部分，每一个时钟边沿，都会用红色箭头进行标注。不同信号之间，也使用不同颜色进行了区分。系统分析力很强。


最厉害的是什么？kimi还同步把这个时序做成了一个可交互的动画。

什么概念呢？

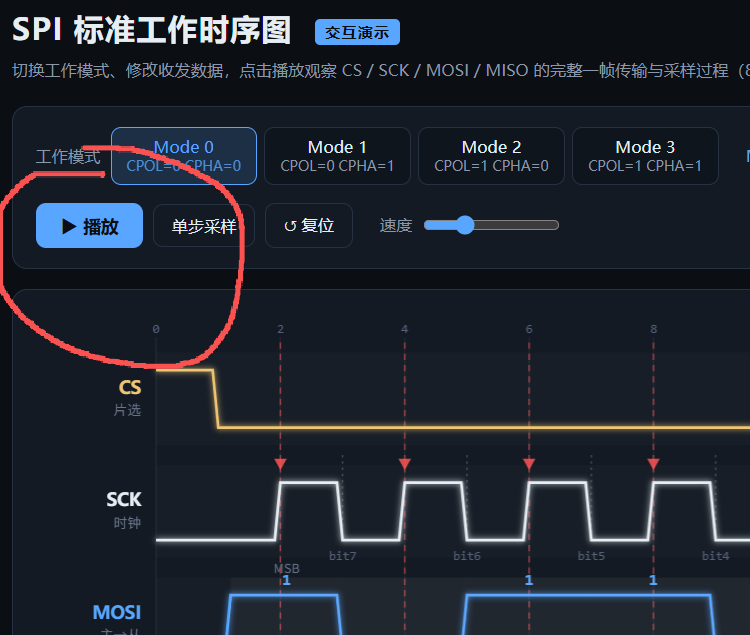

传统时序图，本质上就是一个静态的图片。但是你看AI生成的这个时序图页面，上面有一个播放按钮。

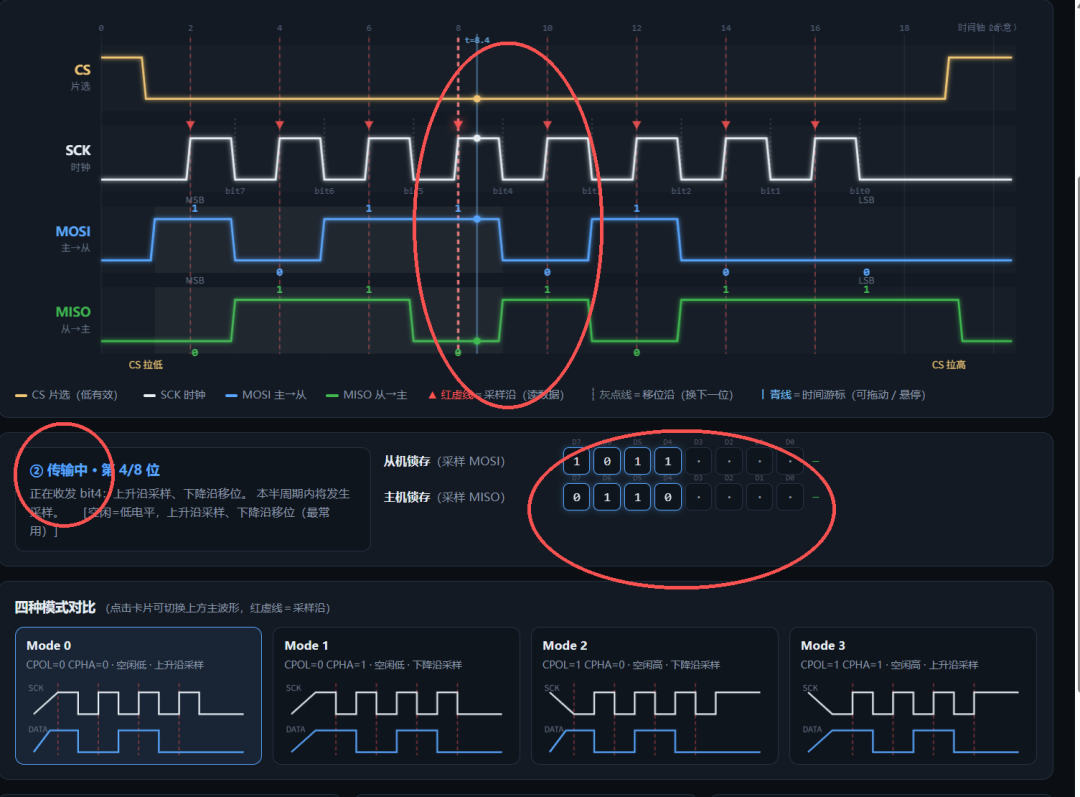

点击之后，整个时间轴会开始移动，模拟时钟周期递进。同时，在当前时间点，会显示每一个信号的状态，以及对应锁存器采样到的数据值。


这个就非常牛逼了。AI已经把传统静态时序图提升到了一个更高的维度，让它变得可运行、可变化。直接通过动画、动态的方式，把时序关系展示给用户。

我觉得，这才是最理想，最直观时序逻辑的表达方式啊。AI，我真的等你好久了！

我把最终的效果网页已经发布成公开的页面，感兴趣的可以点击体验：https://y6aeipnh6cyle.ok.kimi.link

当然，为了测试整个 Kimi K3 画时序图的稳定性，我又使用 UART 串口协议做了一次测试。我的提示词同样很简单：

使用同样的方法生成一个 UART 时序图。

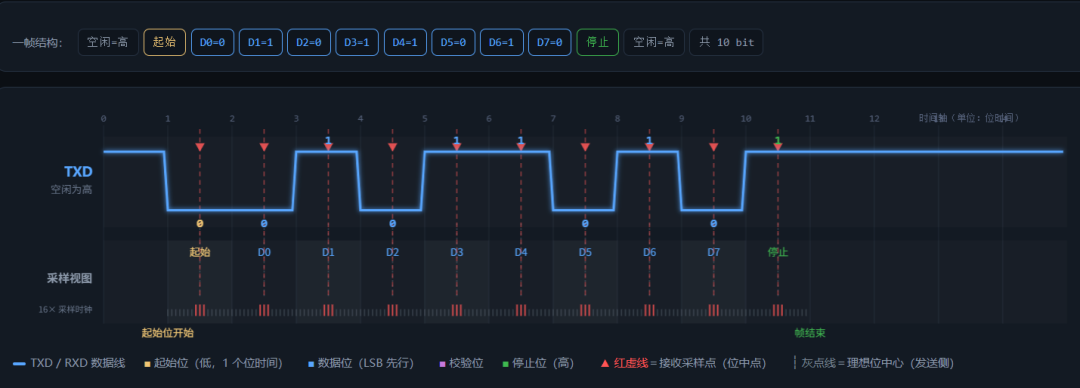

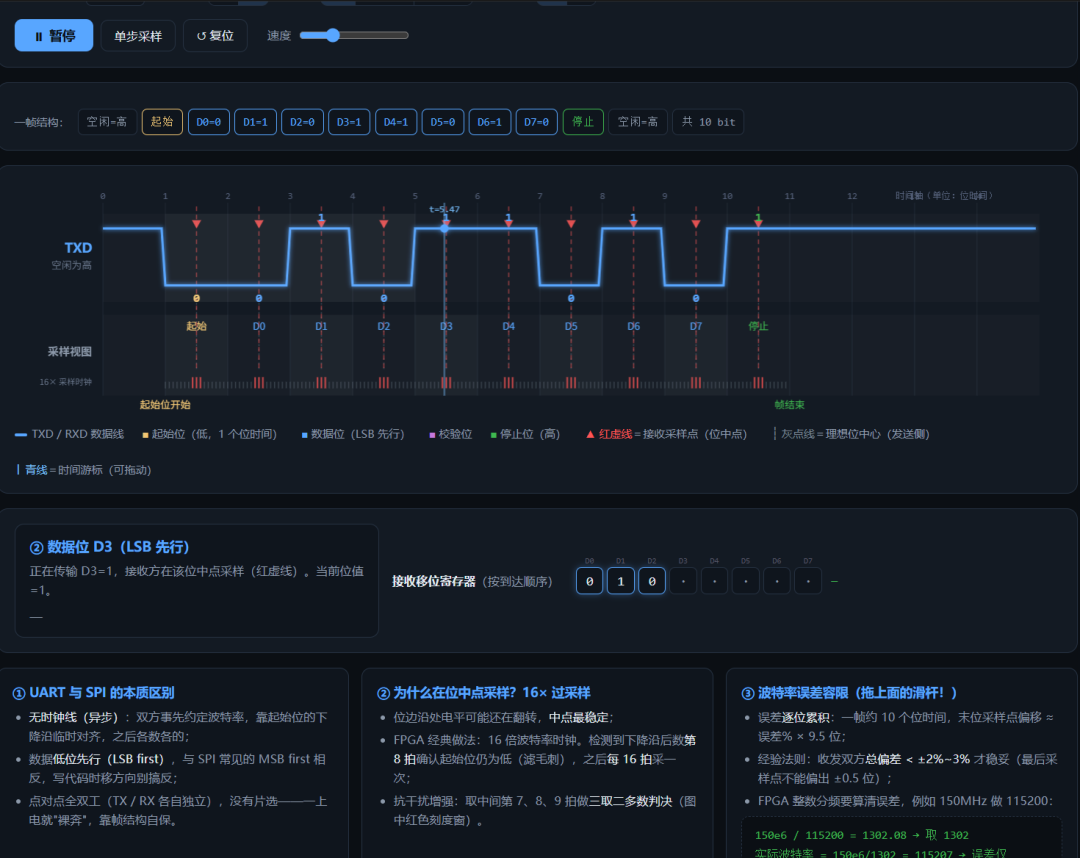

大家来看一下最终结果。


虽然提示词一如既往简单，但是它也自动在生成时序图的时候考虑到了 UART 协议里面的一些关键内容。

例如：

• 有无校验；
• 奇校验；
• 偶校验；
• 有没有停止位；
• 波特率参数。

这些内容它都会自动分析并设置。

同时，它不仅画出了标准的时序图。和刚才 SPI 一样，它也同步生成了一个可播放的动态交互页面。时钟每运行一个周期，它都会实时显示当前解析的数据值。

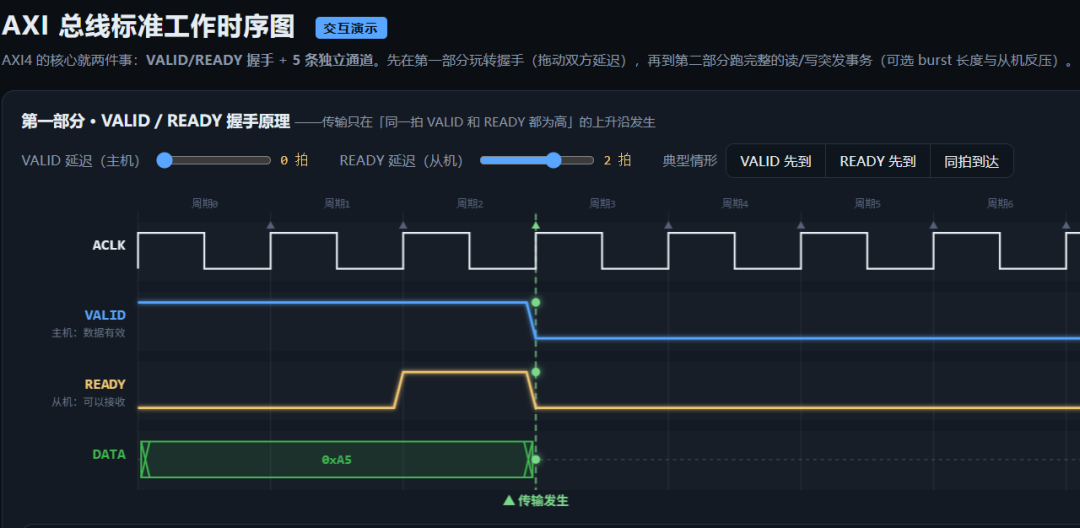

当然后续我还测试了其他标准接口，kimi k3画出的时序图，能力也完全达到了可以放到技术文档里的水平。


整体来说，以kimi k3为代表的前沿AI画出的时序图基本已是一个交付性非常强、完全可以用于教学演示的时序小系统了。

最后，为了验证它对于自定义用户接口时序图的生成能力，我直接把项目里面一个自定义 Flash 用户接口的核心代码发给了它。然后和kimi k3说：

画一个交互页面，展示附件代码所表达的逻辑。

然后 Kimi K3给我带来了更大的惊喜。

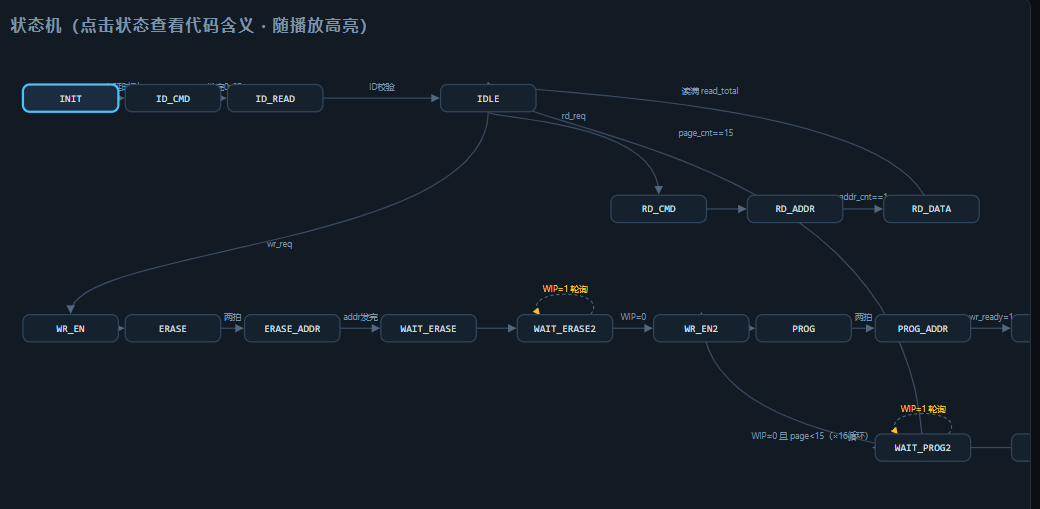

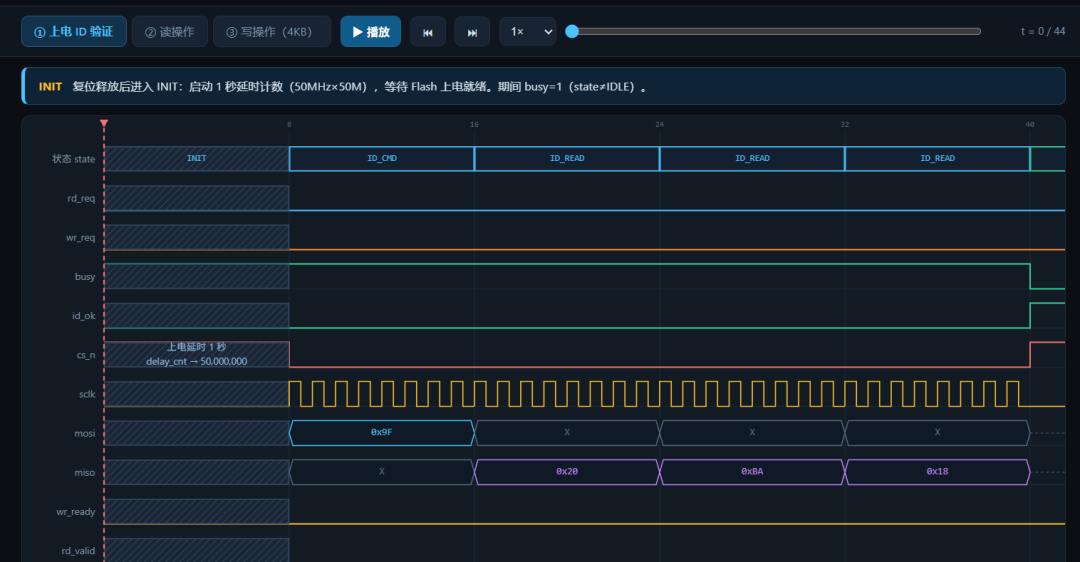

我本来只是想让它帮助我把用户端的读写逻辑表达出来。没想到它不仅把用户读操作和写操作的具体时序图画出来了。而且还把我没有提到的整个模块初始化时序也考虑进去，并且更绝的是，因为时序相对复杂，他直接生成了一个相对应的时序状态机辅助用户理解时序。

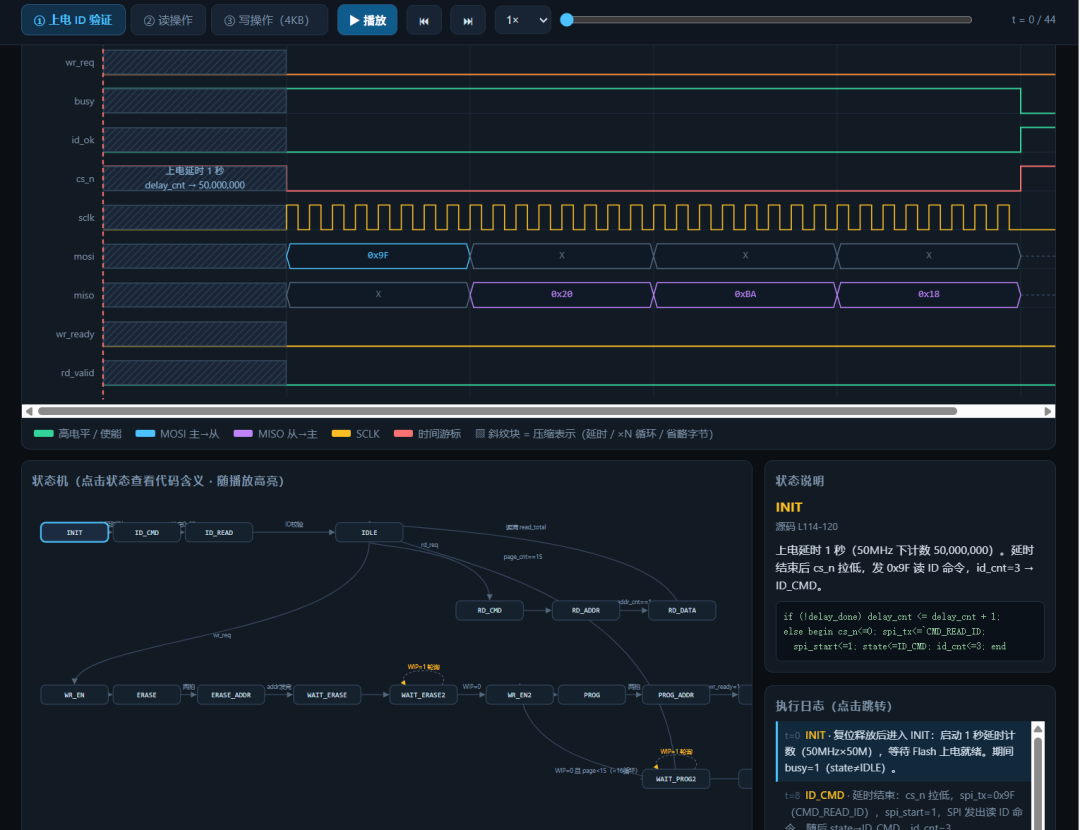

点击播放按钮之后：整个状态机里面的状态，会随着时间推进进行变化。时序图也会同步随着时钟周期运行展示。右侧则还有当前状态机的说明，包括：

• 状态机原理；
• 状态跳转关系；
• 当前状态作用。


卧槽，真的太牛逼了！直接把时序图，状态机，当前状态解释，全部联动在一起。这种输出结果，不仅方便我理解代码，更适合作为以后代码模块的交付成果还能方便后续同事迭代，或者系统升级。

我在想，如果把它生成的这种交互页面的逻辑进一步封装，做成一个skill。那么以后所有时序代码，都可以用一个页面，把时序图，状态机，状态说明都展示出来了啊。还可以用动画来辅助理解时序关系。那么，这个skill将会对于 FPGA 开发人员，或者任何需要理解代码时序逻辑的人来说，就非常实用。

此次实践后，我已经决定抛弃过去所有画时序图的方法。 Kimi K3 模型完全可以帮我们完成时序图的绘制，不需要学命令，不需要下载复杂软件，也不需要任何调试，画好时序图就是一句提示词而已。而且效果只有更强，没有缺点。

而传统那些画流程图、画状态机的软件，正在润物细无声地被 AI 改变。
