数据丢包怎么办？库库插值是良方！（高频流数据版）

最近写了不少程序，记录一个软件上面的设计，目前是将解析好的数据通过 USB发送给上位机，其中数据打包的思路是把结构化的多通道数据转换为一维字节流，并加入“帧头和帧尾”以确保上位机能够准确断帧和对齐频道。

固定帧长数据包（Packit）

现在的数据属于连续的高频流数据，如果直接发送 ASCII 字符串（如使用 printf），会因为字符转换效率低、数据量翻倍而导致卡顿。因此，必须发送原始二进制字节（Binary Data）。

现在设计的数据包（共 38 个字节）：

利用 C 语言结构体的内存连续性，可以直接打包：

// 强制编译器不进行内存对齐优化，确保结构体大小严格等于 38 字节
#pragma pack(1)
typedef struct {
    uint8_t header[2];       // 帧头 0xAA, 0x55
    uint8_t packet_cnt;      // 包计数器
    int32_t channels[8];     // 8通道数据 (32字节)
    uint8_t checksum;        // 校验和
    uint8_t tail[2];         // 帧尾 0x0D, 0x0A
} EEG_Packet_t;
#pragma pack()

// 全局变量
EEG_Packet_t TxPacket;
uint8_t global_packet_counter = 0;

这段是数据的容器，要装在这里，接下来看数据的装载：

void Pack_And_Send_EEG(int32_t *parsed_channels)
{
    // 装载帧头和帧尾
    TxPacket.header[0] = 0xAA;
    TxPacket.header[1] = 0x55;
    TxPacket.tail[0]   = 0x0D;
    TxPacket.tail[1]   = 0x0A;
    // 装载计数器并自增
    TxPacket.packet_cnt = global_packet_counter++;
    // 复制解析好的 8 通道 int32_t 数据 (共 32 字节)
    memcpy(TxPacket.channels, parsed_channels, sizeof(TxPacket.channels));
    // 计算校验和 (从 header 到 channels 的所有字节累加)
    uint8_t sum = 0;
    uint8_t *ptr = (uint8_t *)&TxPacket;
    for(int i = 0; i < 35; i++) // 前 35 个字节
    {
        sum += ptr[i];
    }
    TxPacket.checksum = sum;
    /* 串口发送 (阻塞或 DMA 模式均可，这里以阻塞演示) */
    // 参数：串口句柄, 结构体指针强转为uint8_t*, 整个包大小, 超时时间
    HAL_UART_Transmit(&huart1, (uint8_t *)&TxPacket, sizeof(TxPacket), 10);
    /*USB CDC 虚拟串口发送 */
    // 需要包含 #include "usbd_cdc_if.h"
    // CDC_Transmit_FS((uint8_t *)&TxPacket, sizeof(TxPacket));
}

看这个设计

看这个设计

一般也不写这个，但是数据实在太多了，有时候数据会卡死：

包计数器（Packet Counter）在底层的运行机制非常简单，可以用“排队报数”来形容;在MCU内部，它只是一个普通的 uint8_t（8位无符号整型）全局变量，每当单片机成功组装并发送完一个数据包，这个变量的值就 +1，因为 uint8_t 的最大值是 255，当它加到 255 之后，如果再加 1，由于硬件溢出，它会自动重新归零（变成 0）；因此，它发送出去的序列看起来是这样的：0, 1, 2, 3 ... 254, 255, 0, 1, 2 ... 循环往复。

上位机在收到当前包的计数器（假设是 N）时，会把它存下来，并与下一个收到的包计数器（假设是 M）进行对比；正常情况是M = N + 1（或者当 N=255 时，M=0），这说明数据传输非常完美，中间没有丢失；如果刚才收到的包是 5，现在收到的包变成了 8，上位机通过简单的减法就可以知道：8 - 5 - 1 = 2，这意味着在传输过程中漏掉了 2 个包。

有了计数器上位机可以实时统计丢包率（丢包数 / 总包数），如果发现丢包率过高，系统可以提醒用户“请检查线缆连接”或“降低采样率”。

最重要的是保证时间轴的连续性，大多数波是一种随时间连续变化的，上位机画波形图时，是默认点与点之间的时间间隔是相等的；如果中间丢了 1 个包，而上位机不知道，就会直接把第 3 个包和第 1 个包连起来；反映在屏幕上，就是波形瞬间发生了一个非自然的“突变/抖动”，这会直接毁掉后面的滤波算法和频谱分析（如 FFT 傅里叶变换）。

一个好消息

我们上位机需要考虑这个问题，而且有大量的算力可以解决，但要注意：

丢包补偿只能恢复时间位置，不能恢复真实信号，插值数据必须始终带有“无效/估计”标记，不能伪装成真实采样值。

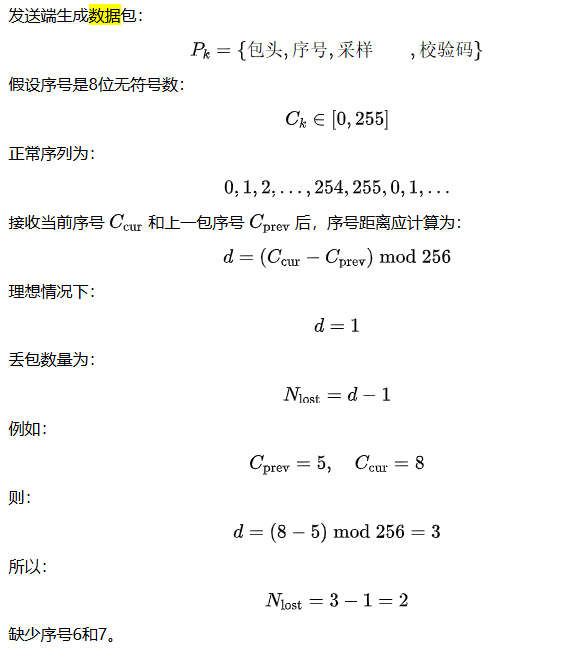

包计数器

跨越255时仍然成立

例如上一包为254，当前包为1：

因此丢失2包，即255和0。

Python中可以写成：

distance = (current_seq - previous_seq) & 0xFF
lost_packets = distance - 1

这里的 & 0xFF 相当于对256取模。

上面写的是：

每当单片机成功组装并发送完一个数据包，计数器加1。

这句话不够严谨，更严谨的说法是：

每次采集系统生成一个应当发送的数据包时，就为它分配唯一的序号。

例如：

packet.seq = packet_counter++;
enqueue_tx_packet(&packet);

如果 MCU 内部发生以下问题：ADC采集完成，但发送队列已经满了；DMA发送任务来不及处理；某个数据包在 MCU 内部被覆盖；BLE发送接口返回忙，程序直接放弃该包；如果计数器只在“实际发送成功”后递增，上位机看到的序号仍然连续，反而无法发现 MCU 内部已经丢失过采样数据。

8位序号存在歧义

8位序号最多只能表示256种状态。如果一次断开时间太长，丢失超过255包，上位机无法知道究竟循环了多少次。

例如上一包为5，当前包仍为5，可能表示：收到重复包；恰好丢失了255包；设备重新启动；丢失了511包，有条件使用最低16位序号；更推荐32位 sample_index。

32位计数器即使采样率为1 kSPS，也可以连续运行约：

天

如果每个数据包包含多个采样点，持续时间还会更长。

丢包为什么会影响时间轴

假设采样率为：

采样周期：

真实时间应该由采样序号决定：

假设采样序列是：

100、101、102、105、106

说明103、104缺失；如果绘图程序只是把收到的数据依次放在相邻位置：

显示位置：0、1、2、3、4
真实位置：100、101、102、105、106

那么时间轴被压缩了8 ms。后续所有数据都会向前错位，因此真正需要恢复的是时间位置：

100、101、102、缺失、缺失、105、106

这里不一定必须填写一个数值，但必须保留两个缺失位置。

对FFT影响的一点讨论

情况一：丢失位置被删除

如果丢失采样点直接从序列里消失，后面的时间轴被压缩。此时数据已经不再是严格均匀采样：

而普通FFT默认：

因此直接进行FFT，频率和相位分析都会产生误差。

情况二：缺失位置补0

补0可以恢复样本数量和时间位置，但在信号中引入了突然下降到0的边沿。这会产生宽带频谱泄漏，并激励IIR滤波器的瞬态响应。

情况三：前值保持

前值保持通常不会产生立刻跳到0的巨大阶跃，但会形成一段水平信号，并在真实数据恢复时产生跳变。

情况四：线性插值

短缺口下通常比较平滑，但会人为生成一段近似直线，相当于局部低通处理，高频成分会被压低。

补偿方法

既然可以找到哪里缺了数据，那就可以补回来，这里讨论三个方案

前值保持

公式为：

适合实时显示；缺口极短；信号变化相对缓慢；不能等待后一个样本到达；缺点是会产生平台；恢复时可能产生阶跃；高频信号误差较大；不能作为真实测量数据。

线性插值

若两端真实值为 和 ，中间缺失 个点，则第 个插值为：

例如缺失两个点：

则插值分别为：

适合：短缺口；平滑显示；低频趋势恢复；离线处理或允许等待下一包的实时显示；但插值值是估算，不是真实测量；这个缺口越长，可信度越低；肌电等高频、随机性较强的信号不适合长区间插值；可能人为减少功率谱中的高频能量；可能制造不存在的斜坡，插值结果最好保留浮点数，避免额外量化，只有在最后输出到整数格式时才转换。

NaN加质量标记

这是保存和科研分析中最可靠的基础方法：

data[missing_position] = np.nan
valid[missing_position] = False

明确：

这里没有测量数据。

有了 NaN，不能简单把NaN直接送进IIR滤波器，如果把 NaN 直接送入普通 IIR 滤波器：

y = filter.process(np.nan)

由于IIR滤波器有反馈状态，NaN可能进入内部状态，之后所有输出都变成NaN。

IIR滤波器一般形式：

一旦历史项中出现NaN，后续计算会持续受到污染。

可以采用分级补偿策略

不应该对所有长度的缺口都使用同一种插值，假设缺失时间为：

可以根据任务设置策略，如：

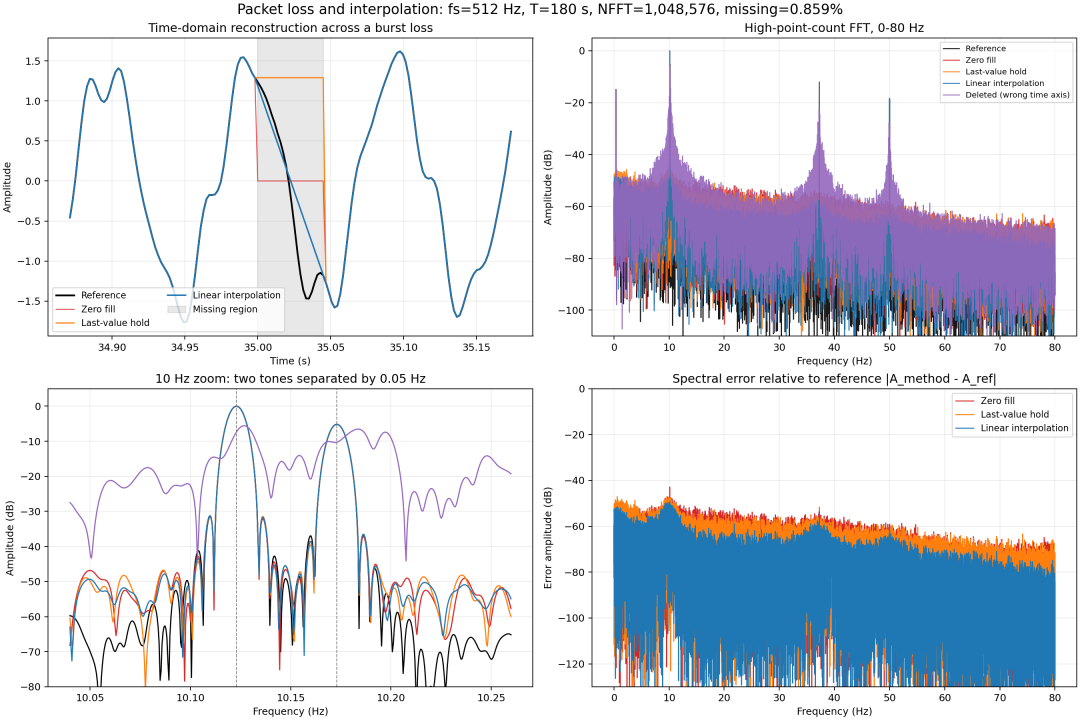

详细模拟

我们使用Python 模拟插值，以及研究缺失数据在频域会有什么影响，展示的时候使用分辨率高的 FFT。

仿真设置

采样点数              : 92,160
缺失样本数/比例       : 792 / 0.8594%
记录长度理论频率间隔   : 1/T = 0.005556 Hz
Hann 窗 ENBW          : 1.5/T = 0.008333 Hz
零填充 FFT 栅格间距    : fs/NFFT = 0.000488 Hz
注意：更细的 FFT 栅格不是更强的真实分辨能力；真实分辨率主要靠延长 T。

10 Hz附近主要谱峰：
Reference : [(10.123046875, -0.005393100133749951), (10.1728515625, -5.18754105913096), (10.10986328125, -31.439126135762386), (10.13623046875, -31.494161173770728)]
Zero fill : [(10.123046875, -0.06699910014441023), (10.1728515625, -5.216832638381734), (10.10986328125, -31.412882691863118), (10.13623046875, -32.08808645213892)]
ZOH       : [(10.123046875, -0.03559907459472774), (10.1728515625, -5.205575543568598), (10.10986328125, -31.199437020777808), (10.13623046875, -31.503423386907578)]
Linear    : [(10.123046875, -0.03330143431458907), (10.1728515625, -5.193685957757536), (10.10986328125, -31.188468711646827), (10.13623046875, -31.69564251215458)]
Deleted   : [(10.126953125, -5.586233149229062), (10.18359375, -6.546209263501059), (10.154296875, -14.058907252136022), (10.24755859375, -14.16637288270421)]

采样点数              : 92,160
缺失样本数/比例       : 792 / 0.8594%
记录长度理论频率间隔   : 1/T = 0.005556 Hz
Hann 窗 ENBW          : 1.5/T = 0.008333 Hz
零填充 FFT 栅格间距    : fs/NFFT = 0.000488 Hz
注意：更细的 FFT 栅格不是更强的真实分辨能力；真实分辨率主要靠延长 T。

10 Hz附近主要谱峰：
Reference : [(10.123046875, -0.005393100133749951), (10.1728515625, -5.18754105913096), (10.10986328125, -31.439126135762386), (10.13623046875, -31.494161173770728)]
Zero fill : [(10.123046875, -0.06699910014441023), (10.1728515625, -5.216832638381734), (10.10986328125, -31.412882691863118), (10.13623046875, -32.08808645213892)]
ZOH       : [(10.123046875, -0.03559907459472774), (10.1728515625, -5.205575543568598), (10.10986328125, -31.199437020777808), (10.13623046875, -31.503423386907578)]
Linear    : [(10.123046875, -0.03330143431458907), (10.1728515625, -5.193685957757536), (10.10986328125, -31.188468711646827), (10.13623046875, -31.69564251215458)]
Deleted   : [(10.126953125, -5.586233149229062), (10.18359375, -6.546209263501059), (10.154296875, -14.058907252136022), (10.24755859375, -14.16637288270421)]

采用：

记录时间：

实际采样点数：

信号包含：

其中前两个信号只相差：

丢包按照每包8个采样点产生，包括：随机整包丢失；连续3包丢失；连续10包丢失；连续25包丢失。

最终缺失：

点

丢失率：

比较五种情况：完整参考数据；缺失位置补0；前值保持；线性插值；直接删除缺失点。

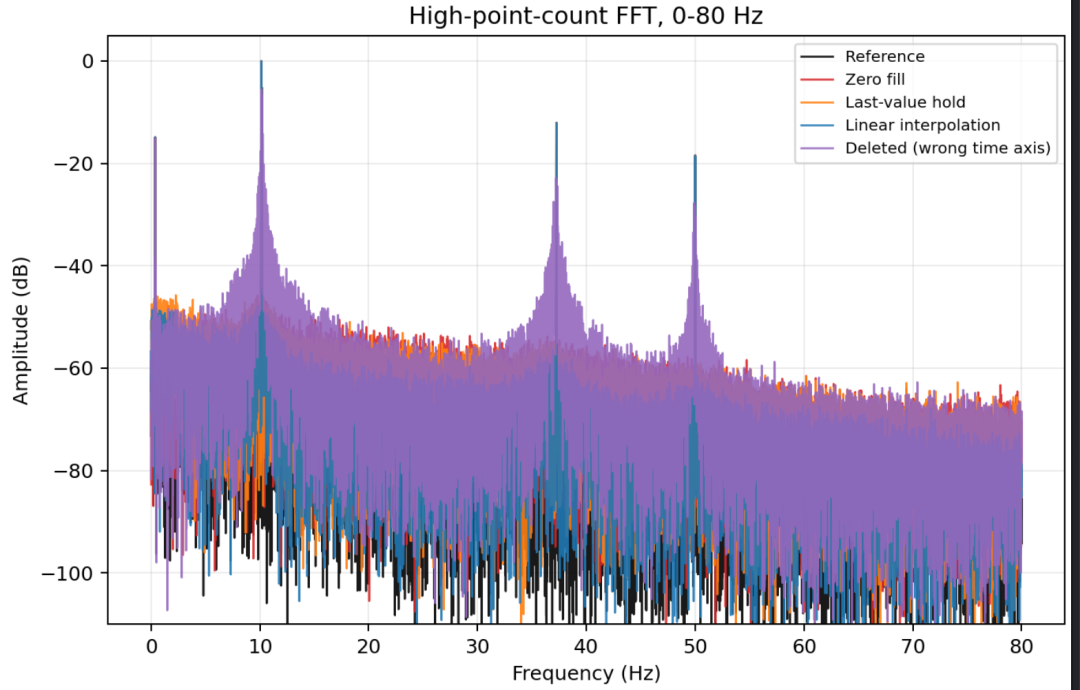

“高分辨率”FFT

程序使用：

因此FFT频率栅格间距为：

这个数很小，但它主要来自零填充，只代表频谱曲线计算得更密。

真正由采集时间决定的基本频率间隔为：

使用Hann窗后，其等效噪声带宽约为：

因此：

0.000488 Hz：频谱显示栅格； 0.00556 Hz：记录长度对应的基本分辨尺度； 0.00833 Hz：Hann窗的ENBW。

不能把大点数零填充误认为真正提高了频率分辨率。真正提高分辨率，主要依靠延长采集时间。

两个近邻单音能否分开？

完整信号检测到：

频率误差只有FFT栅格量级，两个相隔0.05 Hz的信号能够清楚分开，这说明180秒记录足以分辨它们，因为：

如果要分辨相隔0.001 Hz的两个信号，仅仅把FFT改成几百万点不够。记录时间至少应达到约：

实际考虑窗函数，通常还需要更长。

缺失数据为什么产生频谱泄漏？

把完整信号写成 ，有效性掩码写成 ：

数据有效数据缺失

补零后的信号实际是：

时域相乘对应频域卷积：

如果没有丢包， 恒等于1，它的频谱主要集中在直流位置，不会明显扩散原信号频谱。

发生丢包后，掩码中出现很多缺口， 会包含宽带频率成分。原本集中的单音谱线与它卷积后，会出现：主谱峰幅度下降；谱峰附近出现裙边；宽带噪声底升高；产生不存在的伪频率分量；连续突发缺口产生类似 sinc 的频谱结构。

因此，即使丢失比例不到1%，高动态范围频谱也能清楚看到影响。

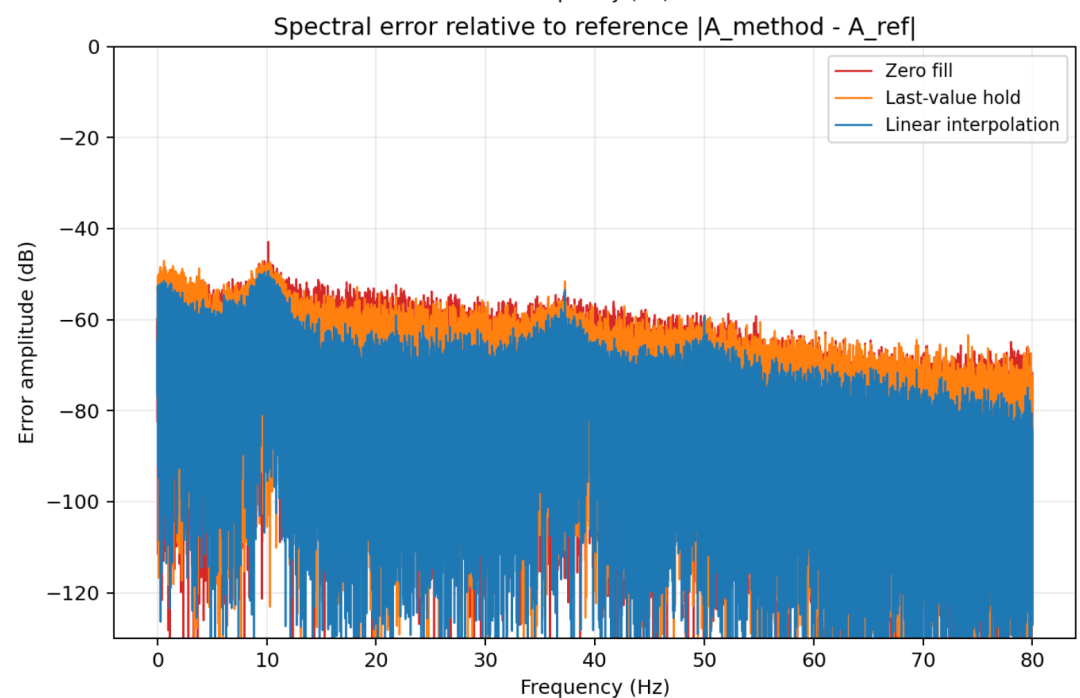

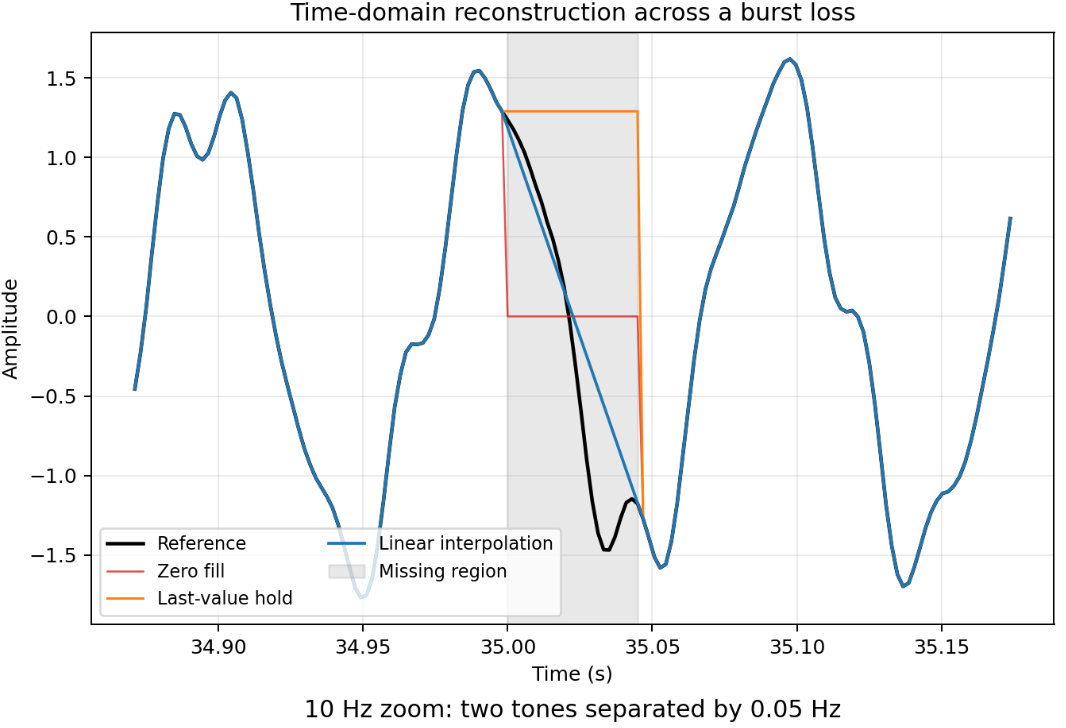

各种处理方法的时域误差

缺失区域RMSE结果：

在本次信号条件下，线性插值最好，因为它利用了缺口前后的两个真实值。

但这不意味着线性插值能恢复真实高频信号。它只是在两个端点之间构造直线：

其中 为缺失点数；缺口越长，真实信号越可能在缺口内发生多次振荡，直线插值与真实值的差别就越大。

补零的频域影响

补零相当于直接使用缺失掩码：

主要问题是：信号突然跳到0；缺口结束时又突然跳回真实值；两个边沿产生宽带频谱；单音幅度被略微压低；噪声底升高。

本次仿真中，10.123 Hz幅度从：

下降到：

大约下降：

虽然主谱峰变化不大，但在参考信号较弱、动态范围较高时，新增的宽带泄漏会遮盖微弱分量。

前值保持的频域影响

前值保持为：

它不会像补零一样立即跳到0，但会形成一段水平线;缺口结束时，保持值与当前真实值之间仍可能产生阶跃。对低频或缓慢变化信号比较适合；能用于实时处理，因为不需要等待未来数据；对高频信号产生幅度和相位误差；长缺口会形成明显平台；缺口恢复边沿会带来高频泄漏。

仿真中，前值保持比补零的时域RMSE稍低，但频谱误差仍很明显。

线性插值的频域影响

线性插值比补零和前值保持平滑，因此通常减少突变导致的宽带泄漏，仿真中，10.123 Hz幅度变为：

相对完整参考值的误差约：

10.173 Hz幅度几乎保持不变：

但是线性插值本质上具有低通倾向：缺失区被替换成直线；高频细节被消除；高频功率通常被低估；相位信息不再真实；长缺口可能生成不存在的慢斜坡。线性插值适合：实时波形显示；极短缺口；低频趋势观察；不要求缺失区真实频域特征的场景。

直接删除最危险

原始数据长度为：

删除缺失点后变为：

如果仍按512 Hz采样率解释，程序会认为记录长度为：

但真实过程持续了180秒。

相当于把180秒发生的信号压缩到了178.45秒，平均时间压缩比例为：

所以频率会整体向上偏移。仿真中10.123 Hz附近的主峰移动到约：

同时出现：10.1543 Hz；10.1836 Hz；10.2476 Hz；等多个伪峰或严重变形的峰。

这里没有严格按照平均压缩比例整体平移，是因为缺失点不是均匀删除，而是在不同时间发生随机和突发删除，所以时间轴是分段跳变，而不是均匀缩放。

结论是：

绝对不要删除缺失点后，再假定剩余样本仍然是等间隔采样。

小结

上位机算力大，可以任意插值，另外高点数只能让FFT失真看得更细，但不能把插值数据变回真实测量数据。
