AI辅助构建知识体系模型，并实现可视化

大家好，我是人月聊IT。

今天继续分享基于AI辅助构建知识体系，实现可视化知识体系。即如何用一套结构化的YAML数据模型驱动AI生成任意领域的知识图谱，再将其渲染为四大可视化视图，构建一个从知识建模到交互浏览的完整闭环。

一、问题的起点：知识的碎片化困境

1.1 每个人都面临的知识管理难题

无论是在校学生系统学习一门学科，还是职场人士跨界进入一个新领域，我们都会遇到同一个问题：知识以碎片化的形式散落在各个角落——教材的目录结构、论文的引用网络、网课的章节安排、博客的知识点拆解——这些信息孤立存在，彼此之间缺少统一的组织框架。

传统的解决方式是绘制一张思维导图。但问题在于：

• 思维导图只能展示树状层级。真实世界的知识点之间存在"前导依赖"（学 A 必须先学 B）、"类比参照"（A 与 B 结构相似可对照学习）、"演进发展"（B 由 A 历史演进而来）等多种关联语义，这些关系无法用树状结构表达。
• 学习路径因人而异。同样是学金融学，"速成入门"需要 35 个核心节点，"系统掌握"需要 83 个节点——同一批知识点需要按不同逻辑组装成多条路线。
• 数据与可视化耦合。大多数导图工具的数据格式是私有的，内容无法迁移到其他领域复用。

1.2 我的解决思路

我决定从数据层入手，重新思考这个问题。核心思路分两步：

第一步：设计一套领域无关的 YAML 结构化规范，精确定义知识体系的层级结构、多维分类、关联语义和场景组装方案。这份规范本身可以作为 AI 的系统提示词，驱动 AI 为任意领域生成结构化的知识图谱数据。

第二步：基于这套规范，构建一个纯前端的可视化浏览平台。平台不包含任何领域特定的硬编码——加载金融学的 YAML 数据就展示金融学知识体系，加载机器学习的 YAML 数据就展示机器学习知识体系。

两个阶段产出的关系可以概括为：规范定义格式 → AI 生成数据 → 平台消费数据 → 用户浏览知识。

二、整体方法论：从数据到可视化的两阶段闭环

2.1 为什么选择 YAML 作为数据载体？

在知识表示领域，常见的格式有 JSON、RDF/OWL、XML 等。我选择 YAML 的原因是：

• 人类可读性极强：YAML 的缩进式语法天然适合表达层级结构，AI 生成和人工审阅都极为高效
• 支持多行文本：知识点的定义（definition）和详细描述（description）往往是 2-5 句话的长文本，YAML 的 > 和 | 多行语法比 JSON 的转义优雅得多
• 注释支持：YAML 支持 # 注释，可以在数据文件中嵌入说明、修订记录和交叉引用标注
• 广泛的语言支持：Python、JavaScript、Go 等主流语言都有成熟的 YAML 解析库

2.2 两阶段的分工

2.3 数据流向

┌─────────────────────┐
│  KSB-YAML 规范文档   │  ← 作为 AI 系统提示词
│  (2100 行 Schema)    │
└─────────┬───────────┘
          │ 输入
          ▼
┌─────────────────────┐
│  大语言模型 (AI)     │  ← 配合领域参考资料
│  生成知识体系数据     │
└─────────┬───────────┘
          │ 输出
          ▼
┌─────────────────────────────────────────┐
│  5 份 YAML 文件                          │
│  domain.yaml · dimensions.yaml           │
│  relation_types.yaml · knowledge_points  │
│  .yaml · scenarios.yaml                  │
└─────────┬───────────────────────────────┘
          │ File System Access API
          ▼
┌─────────────────────────────────────────┐
│  知识体系可视化浏览平台 (React + D3)      │
│  ┌──────┐ ┌──────┐ ┌──────┐ ┌────────┐ │
│  │思维导图│ │矩阵图 │ │网络图 │ │学习路线│ │
│  └──────┘ └──────┘ └──────┘ └────────┘ │
│         ← 跨视图协同联动 →               │
└─────────────────────────────────────────┘

三、阶段一：KSB-YAML 知识体系结构化规范

3.1 设计理念：三层知识体系模型

我借鉴了项目管理领域 PMBOK 的"知识领域 × 过程组"双维交叉思想，将知识体系建模为由树到网、由粗到细的三层递进结构：

第一层：知识树（广度覆盖）
  自顶向下逐层分解：领域 → 分支(6-12个) → 子主题(20-45个) → 知识点(50-100个)
  回答「这个领域有哪些大块知识？」
  → 对应思维导图视图

第二层：知识矩阵（多维分类）
  任意两个维度（如"知识领域 × 学习阶段"）交叉形成网格
  回答「如何多维度分类与交叉定位？」
  → 对应多维矩阵视图

第三层：知识网络（关联成网）
  知识点作为节点，7 种语义关联作为边，构成有向/无向混合网络
  回答「知识点之间如何关联？学习顺序如何展开？」
  → 对应知识网络图 + 学习路线图

三层之间通过统一的配色方案和ID 命名规范保持一致性——同一分支的颜色在树、矩阵和图谱中保持统一。

3.2 五原则驱动数据建模

在规范设计过程中，我确立了五条核心原则：

原则一：自顶向下逐层分解。知识从最抽象的领域概念出发，逐层分解到最小可学习单元。分解深度控制在 1~4 级，一级分支不超过 12 个（符合认知负荷理论中的 7±2 原则）。

原则二：知识是多维的。"一级分解"只是分类的一个维度。知识还可以按学习阶段（基础→进阶→高级）、应用场景（商业银行/投资银行/资产管理）、难度层级等维度进行交叉分类。

原则三：知识点之间是多维关联的。连线不是同一类关系。依赖类（前导依赖、约束条件）、结构类（组成包含）、扩展类（扩展外延、演进发展）、参照类（类比参照、对比区分）——七大关系各有明确的语义。

原则四：知识应支持场景化组装。学习路线不是知识树的简单遍历。面向不同的学习目标（速成入门 vs 系统掌握）或岗位角色，需要从知识网络中组装出不同的学习路径。组装的核心依据是前导依赖关系。

原则五：知识点的描述需要结构化。每个知识点至少包含：身份信息（ID/名称/层级）、分类信息（多维度 Tag）、语义信息（定义/描述/实例/要点）、度量信息（难度/重要度/枢纽度/学习时长）、关联信息（关系列表）。

3.3 五文件架构与跨文件引用

五个 YAML 文件之间存在严格的引用依赖：

                    ┌──────────────┐
                    │  domain.yaml │  领域元信息、粒度约束
                    └──────┬───────┘
                           │ 引用（领域ID前缀）
    ┌──────────────────────┼──────────────────────┐
    │                      │                      │
    ▼                      ▼                      ▼
┌──────────────┐  ┌────────────────┐  ┌──────────────────┐
│dimensions.yaml│  │relation_types  │  │knowledge_points  │
│维度 + 取值    │  │.yaml           │  │.yaml             │
│              │  │边的语义+样式   │  │节点 + 关联        │
└──────┬───────┘  └──────┬─────────┘  └────────┬─────────┘
       │                 │                     │
       │    ┌────────────┘                     │
       │    │                                  │
       ▼    ▼                                  ▼
  ┌──────────────────────────────────────────────────┐
  │               scenarios.yaml                     │
  │  学习路线（引用知识库中的节点 ID）                  │
  └──────────────────────────────────────────────────┘

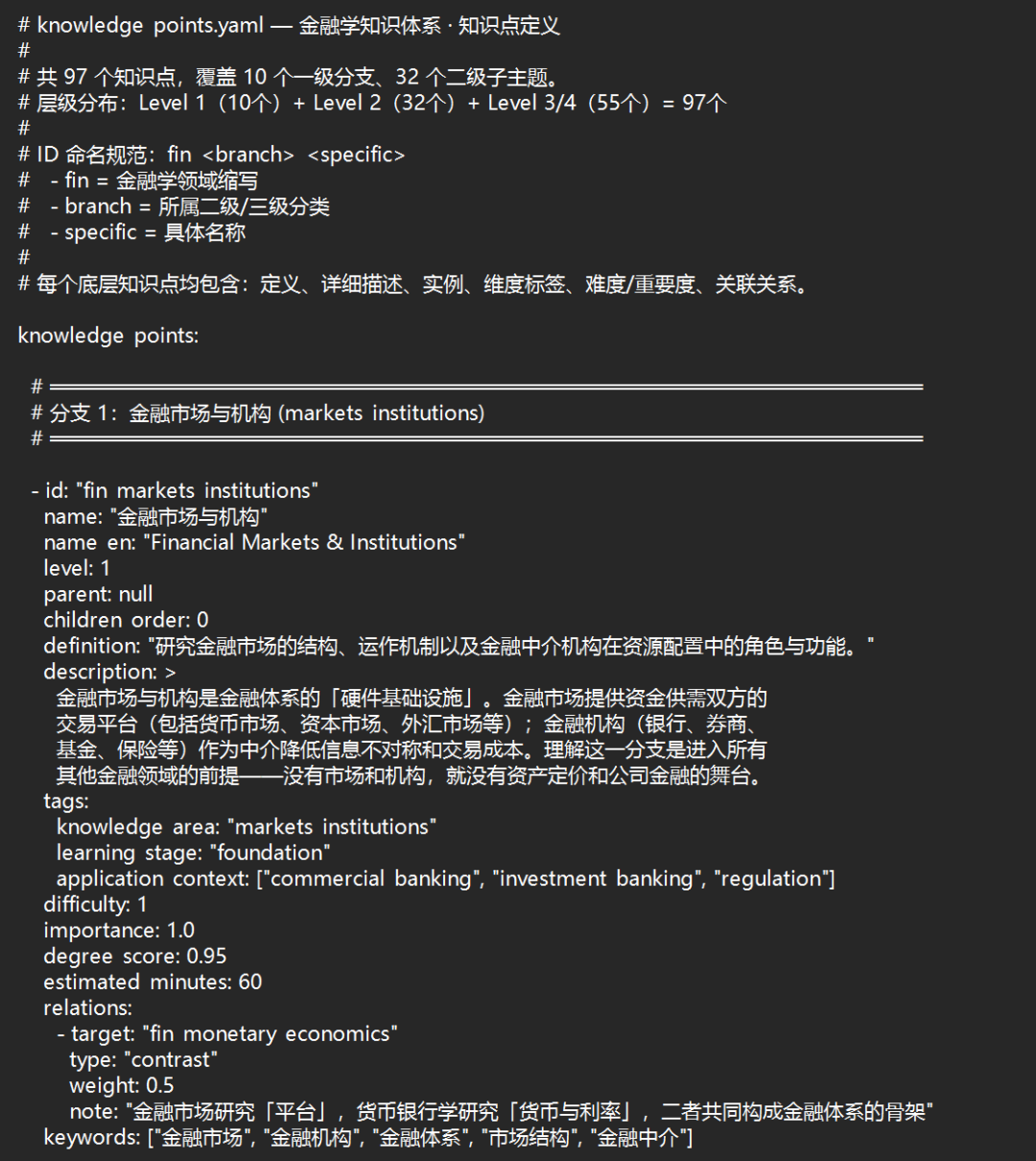

knowledge_points.yaml 是核心数据文件——所有其他文件都直接或间接与之关联。每个知识点的 tags 字段引用 dimensions.yaml 中的维度取值，relations[].type 引用 relation_types.yaml 中的关系类型，而 scenarios.yaml 通过知识点 ID 引用需要编排的节点序列。

3.4 七种关联类型的语义设计

这是整个规范中最具创新性的部分。传统的知识图谱将所有连线视为同质的"关联"，而我区分了七种具有明确语义的关系：

关键在于 learning_path_behavior 字段——它决定了关系在学习路线图中的处理方式：

• reverse：前导依赖在学习路线中需要反转方向。原始关系"A 依赖于 B"（表示学 A 前要先学 B），在路线图中应画为 B → A（先学 B 再学 A）
• keep_direction：扩展/演进关系保持原方向（A 是基础，B 是深化）
• keep_as_reference：类比/对比关系不作为主线，仅以虚线弱显示

这种精细的语义设计使得从知识网络中推导学习路线成为可能——详见下文 §5.4 的"路线边推导算法"。

3.5 AI 辅助生成实践

我将完整的 KSB-YAML 规范整理成了一份 2100 行的提示词文档，包含：

• 完整的 YAML Schema 定义（每个字段标注必要性：🔴必填/🟡建议/🟢可选）
• 5 个文件的验证规则（总计 40+ 条，含严重级别）
• 金融学领域 9 个知识点的完整示例（覆盖 Level 1~4）
• 3 条学习路线的完整示例（速成/系统/工程实践）
• 质量检查清单和跨文件一致性约束

然后将规范文档 + 7 份参考资料（5 本经典教材 + CFA Level I-III 考纲 + FRM 考纲）作为输入，驱动 AI 按以下步骤分阶段产出：

Step 1: 领域界定 → 确认金融学的定义、边界、受众 → 产出 domain.yaml

Step 2: 维度设计 → 识别 3 个有效维度（知识领域/学习阶段/应用场景），确定主维度取值（10 个分支）→ 产出 dimensions.yaml

Step 3: 关系类型定义 → 确定金融领域的 7 种关联类型，为每种定义视觉样式 → 产出 relation_types.yaml

Step 4: 知识点树构建 → 先列出 10 个一级分支，逐分支展开二级(32 个)和三级(55 个)，为每个节点编写完整元信息 → 产出 knowledge_points.yaml

Step 5: 学习路线设计 → 基于前导依赖拓扑排序，设计 3 条差异化路线 → 产出 scenarios.yaml

Step 6: 自查 → 逐项检查跨文件引用完整性、网络密度（平均度 ≥2、孤岛 ≤5%）

最终产出的数据质量经过严格校验：

• 97 个知识点，128 条关联关系
• 交叉引用 0 错误（所有 parent/relations.target/relations.type 均可解析）
• 3 条路线的声明节点数与实际去重数完全一致
• 孤岛节点仅 5 个（5.2%，在 5% 健康阈值附近）

四、阶段二：知识体系可视化浏览平台

4.1 技术选型与架构决策

有了高质量的结构化数据，下一步是构建一个能消费这些数据并渲染为可视化视图的平台。技术选型上我做了几个关键决策：

关键架构原则：

1. 单一数据源（Single Source of Truth）：5 个 YAML 文件解析为统一的 KnowledgeBase 对象，包含所有原始数据 + 4 个派生结构（tree / graph / knowledgePointMap / scenarioPresenceMap）。所有视图组件只读取这同一份数据，不各自维护副本。
2. 节点即锚点（Node as Anchor）：用户在任何视图中点击节点，该节点的 ID 成为全局焦点（focusNodeId），驱动所有其他视图同步高亮定位。这是跨视图协同的核心机制。
3. 渐进式聚焦（Progressive Focus）：四大视图按"全貌→分类→关联→组装"的递进逻辑排列，引导用户从概览到细节逐步深入。
4. 通用性优先（Generality First）：平台上不硬编码任何领域特定内容。所有颜色从 dimensions.yaml 动态读取，所有标签从 knowledgePointMap 动态获取，所有边样式从 relation_types.yaml 动态渲染。

4.2 数据流：从 YAML 到 KnowledgeBase

文件加载流程是平台的第一道关卡：

用户点击「选择文件夹」
  │
  ▼
File System Access API: showDirectoryPicker()
  │
  ▼
遍历目录中所有 .yaml / .yml 文件，读取为文本
  │
  ├── domain.yaml           → js-yaml.load() → DomainInfo
  ├── dimensions.yaml       → js-yaml.load() → Dimension[]
  ├── relation_types.yaml   → js-yaml.load() → RelationType[]
  ├── knowledge_points.yaml → js-yaml.load() → KnowledgePoint[]
  └── scenarios.yaml        → js-yaml.load() → Scenario[]
  │
  ▼
parseAllYamlFiles() → 校验 + 转换
  │
  ├── 校验：ID 唯一性、跨文件引用完整性、必填字段
  ├── buildColorMap：从 dimensions.yaml 主维度取值中提取颜色映射
  ├── buildTree：从 knowledge_points 按 parent 字段构建 TreeNode 森林
  ├── buildGraph：从 knowledge_points[].relations[] 构建 {nodes, edges}
  ├── buildScenarioPresence：知识点 ID → 路线出现位置索引
  └── knowledgePointMap：Map<id, KnowledgePoint> 快速查找
  │
  ▼
存入 Zustand Store → 触发视图渲染

解析器同时运行一致性校验，检查：

• 所有 parent 引用是否有效
• 所有 relations[].target 是否指向存在的知识点
• 所有 relations[].type 是否在 relation_types.yaml 中有定义
• 场景路线引用的知识点 ID 是否全部可解析
• 非法 YAML 语法（如 \$、\> 等 AI 生成 YAML 的常见错误）精确定位文件名+行号

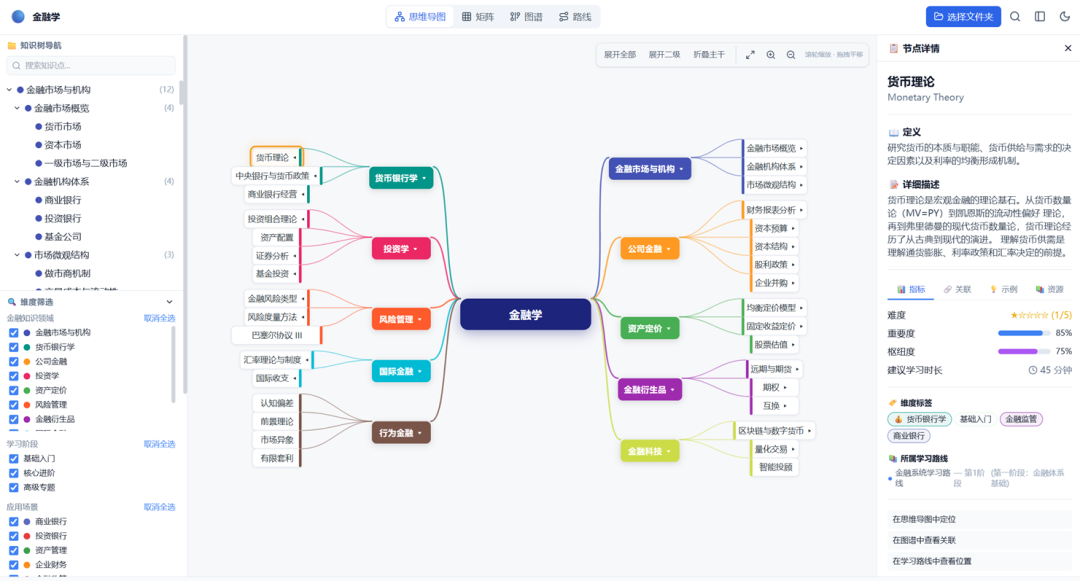

4.3 布局设计：三栏 IDE 风格

页面采用经典的三栏 IDE 布局，灵感来源于 VS Code 的界面结构：

┌──────────────────────────────────────────────────────────────────┐
│  🔵 金融学知识体系    [选择文件夹]  [导图|矩阵|图谱|路线]    🔍🌙 │
├────────────┬──────────────────────────────────────┬──────────────┤
│  🔍 搜索   │                                      │  📋 节点详情  │
│  📁 知识树 │         主视图区域 (60%)             │  名称/定义   │
│  ├─金融市场│                                      │  难度★★★★☆ │
│  ├─货币银行│  ┌──────────────────────────┐       │  🔗 关联关系 │
│  ├─公司金融│  │  当前激活的视图           │       │  → 前导依赖  │
│  │  ...    │  │  (思维导图/矩阵/图谱/路线) │      │  → 扩展外延  │
│  │         │  │                          │       │  📚 所属路线 │
│  │ 🔍 筛选 │  └──────────────────────────┘       │              │
│  │ 领域：[│                                      │  [导图中查看]│
│  │ 阶段：[│                                      │  [图谱中查看]│
│  │ 难度：│                                      │  [路线中查看]│
│  │ 路线：[│                                      │              │
├────────────┴──────────────────────────────────────┴──────────────┤
│  💡 焦点：期权 | 视图：知识网络图 | 节点：97 | 边：128 | 金融速成  │
└──────────────────────────────────────────────────────────────────┘

   左侧栏 (w-72, 可折叠)    主视图 (flex-1)       右侧栏 (w-80, 可折叠)

左侧栏包含三部分：

• 知识树导航：递归渲染树节点，支持搜索过滤（实时高亮匹配节点）
• 维度筛选面板：Checkbox 列表 + 难度双滑块 + 路线 Radio 选择
• 场景选择器：显示路线的角色/时长/节点数，前置要求胶囊组，关联路线链接

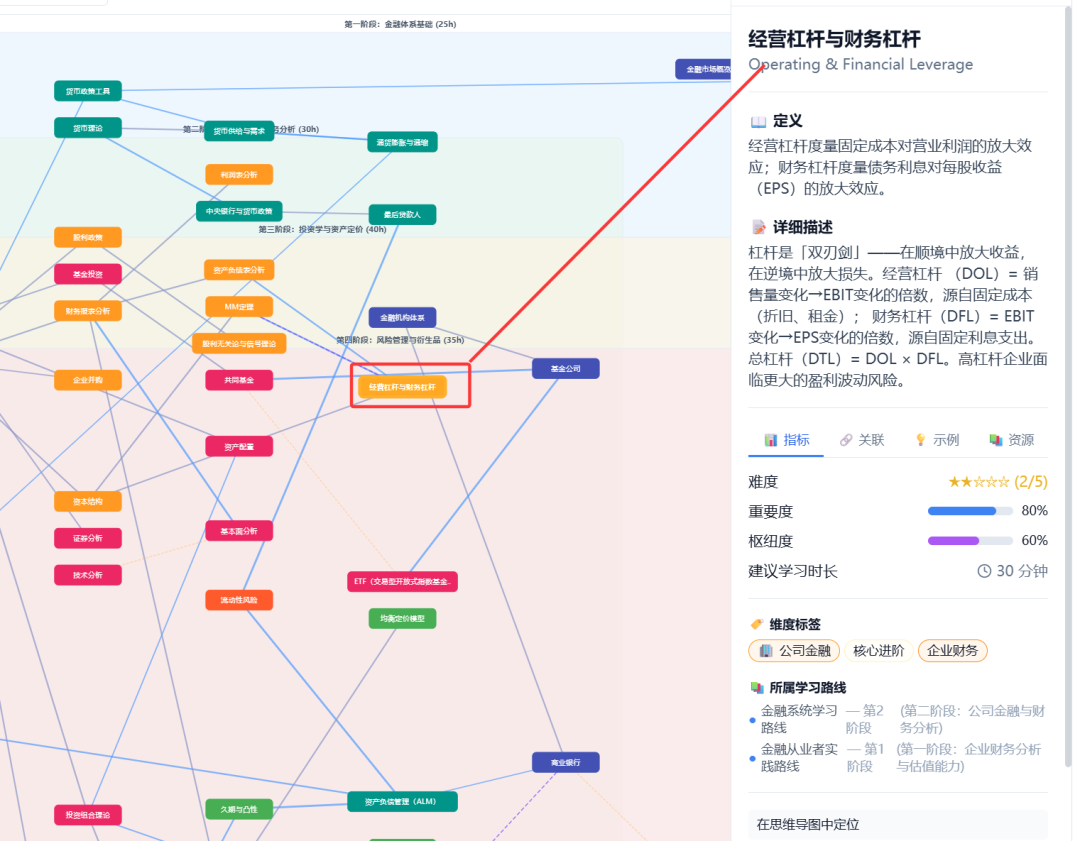

右侧详情面板：双击节点打开，四个标签页切换（📊指标 / 🔗关联 / 💡示例 / 📚资源），底部三个快捷跳转按钮。

底部状态栏：实时显示焦点节点面包屑、当前视图名、统计数据、加载来源。

4.4 空状态与错误处理

未加载数据前，主视图显示引导页面——一个大号文件夹图标、"加载知识体系以开始浏览"标题、"选择文件夹"和"选择多个文件"两个按钮，以及 5 个支持格式的说明。

整个平台对所有边界情况做了防御性处理：

• scenarios 为空 → 学习路线视图显示占位卡
• 某关系类型边数为 0 → Badge 灰化禁用（当前数据的 constrains 和 evolved）
• 知识点缺少某维度值 → 矩阵视图自动追加"未分类"行列
• 路线引用不存在的 KP → 视图以虚线占位框渲染 + Toast 警告

五、四大核心视图详解

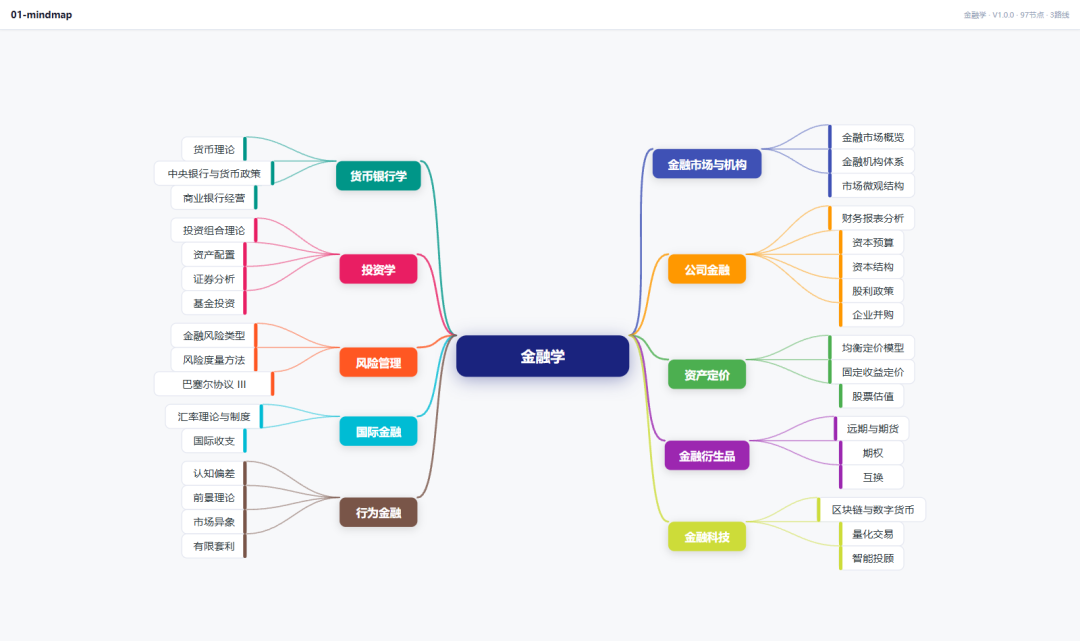

5.1 视图一：中心双侧思维导图（默认首页）

这是用户打开平台后看到的第一屏，回答"这个领域有哪些大块知识？"

布局算法采用了经典的中心双侧树：

1. 获取 10 个一级分支，按 children_order 排序
2. 按索引奇偶性分配左右：偶数索引 → 右侧，奇数索引 → 左侧
3. 对每侧使用 d3.tree().nodeSize([VGAP, HSTEP]) 计算节点位置
4. 通过 d3.hierarchy 构建父子层级，separation 参数控制间距
5. 使用 nodeSize([28, 190]) 设定兄弟节点间距 28px、层级间距 190px
6. 节点坐标映射：xx = side * d3.y（水平深度方向）、yy = d3.x（垂直广度方向）
7. 整侧节点按中位线居中：yy -= mid

节点样式按深度分层：

• Depth 0（根节点）：深蓝 #1a237e，rx=12 胶囊形，drop-shadow 投影，白色粗体字
• Depth 1（分支）：知识领域颜色填充，rx=7 圆角矩形，白字 bold 13px，带折叠指示器 ◂/▸/▾
• Depth 2+（子节点）：白底 + 4px 彩色侧边指示条（左分支在右侧，右分支在左侧），rx=6，浅灰边框

连线使用 Cubic Bezier 曲线。关键公式：控制点偏移量 c = max(28, dx * 0.42)，确保短距离连线平滑自然。连线颜色继承目标节点的分支颜色。

交互：

• 单击节点 → 展开/折叠子树 + 设为全局焦点
• 双击节点 → 打开右侧详情面板
• 滚轮 → 缩放（scaleExtent([0.3, 3.0])）
• 鼠标拖拽空白区域 → 平移画布
• 工具栏按钮 → 展开全部 / 折叠到二级 / 重置视图 / 放大缩小

焦点高亮：焦点节点金色描边 2.5px + drop-shadow 发光，其他节点样式不变。点击展开/折叠时使用 renderVersion 计数器触发重绘，保证视图与数据状态同步。

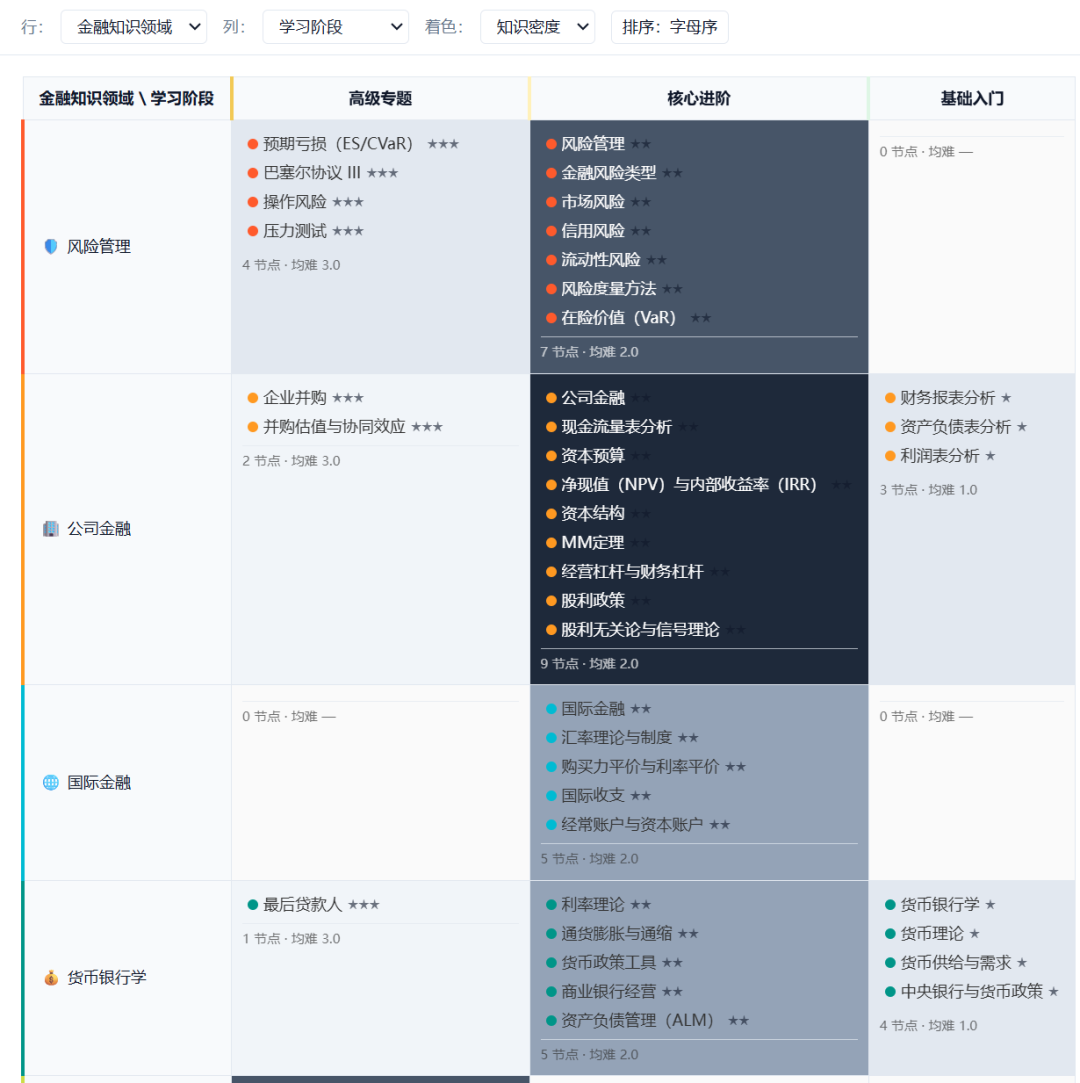

5.2 视图二：多维矩阵

矩阵视图回答"哪些知识点属于『金融市场 × 基础入门 × 商业银行场景』？"

机制：

• 两个 Select 下拉菜单选择行/列维度（从 dimensions.yaml 动态生成）
• 每个单元格的内容 = 同时满足行维度取值和列维度取值的知识点列表
• 默认着色模式为"知识密度"——5 级 Slate 色阶（#f1f5f9 → #1e293b）
• 可切换为"难度均值"着色——绿→黄→红渐变
• 第三维通过 Badge 标签组筛选

单元格内容以列表形式展示每个知识点（名称 + 难度星级），底部显示汇总（节点数 + 平均难度）。单元格背景根据密度映射：密度 < 平均×0.5 → 最浅色，密度 > 平均×1.5 → 最深色。

交互链：悬停单元格 → Tooltip 统计 → 单击 → 全局筛选联动 → 双击 → 跳转知识网络图并预筛选。

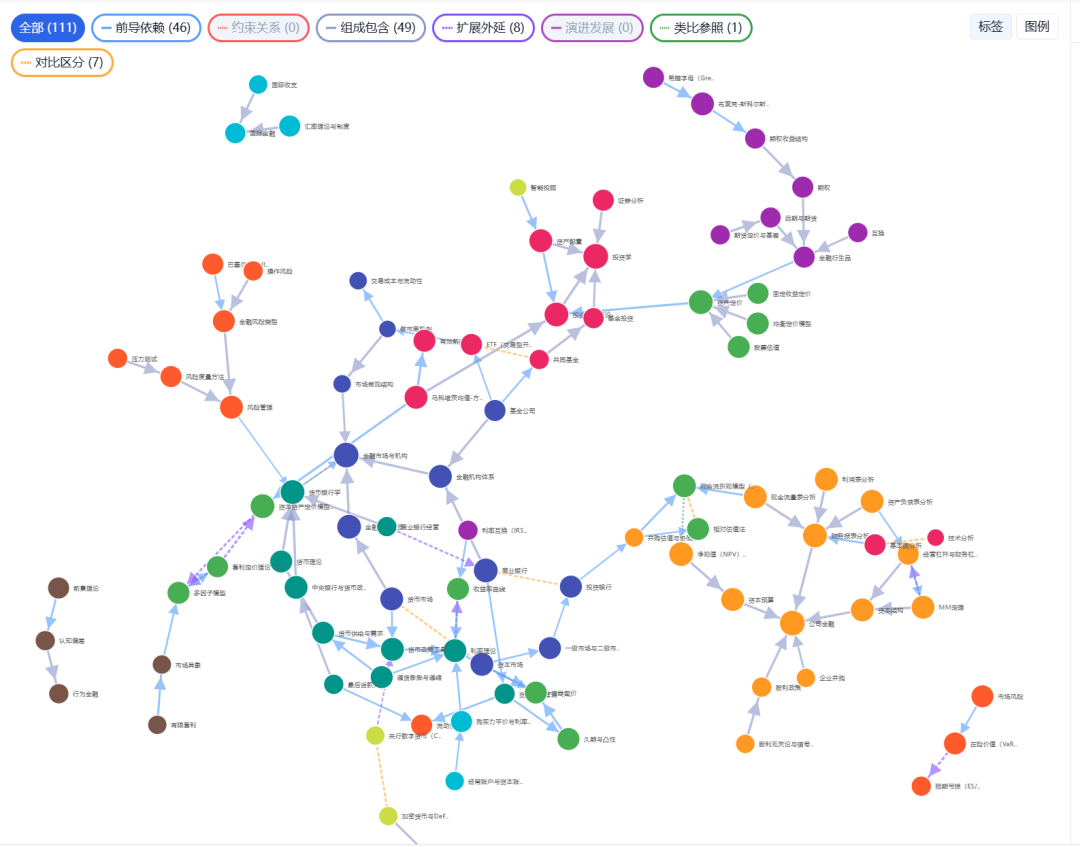

5.3 视图三：知识网络图

网络图是四个视图中交互最丰富的，使用 D3 力导向模拟（Force Simulation）将知识点和关联关系展现在二维平面上。

力导向参数：

simulation
  .force('link', forceLink(edges).distance(80))
  .force('charge', forceManyBody().strength(-200))
  .force('center', forceCenter(width/2, height/2))
  .force('collision', forceCollide().radius(d => d.radius + 5))
  .force('x', forceX(width/2).strength(0.03))
  .force('y', forceY(height/2).strength(0.03))

• charge(-200)：节点互相排斥，避免重叠
• collision(radius+5)：硬碰撞检测，节点间至少 5px 间距
• center + 弱 x/y 引力：防止节点飘散到画布之外

视觉编码（全部从 YAML 动态读取）：

焦点高亮的层级衰减：

• 焦点节点：金色描边 3px + drop-shadow 发光
• 1 阶邻居（直接相连）：完整不透明度 1.0
• 2 阶邻居（邻居的邻居）：不透明度 0.6
• 其他节点：不透明度 0.12
• 焦点关联边：不透明度 1.0
• 其他边：不透明度 0.06
• 画布自动平移使焦点节点居中（500ms smooth transition）

关系类型筛选：顶部 Badge 组显示每种关系的颜色标记 + 中文名 + 边数。0 边的类型（如当前的 constrains 和 evolved）灰化禁用。可多选，未选中类型的边降透明度至 0.05。

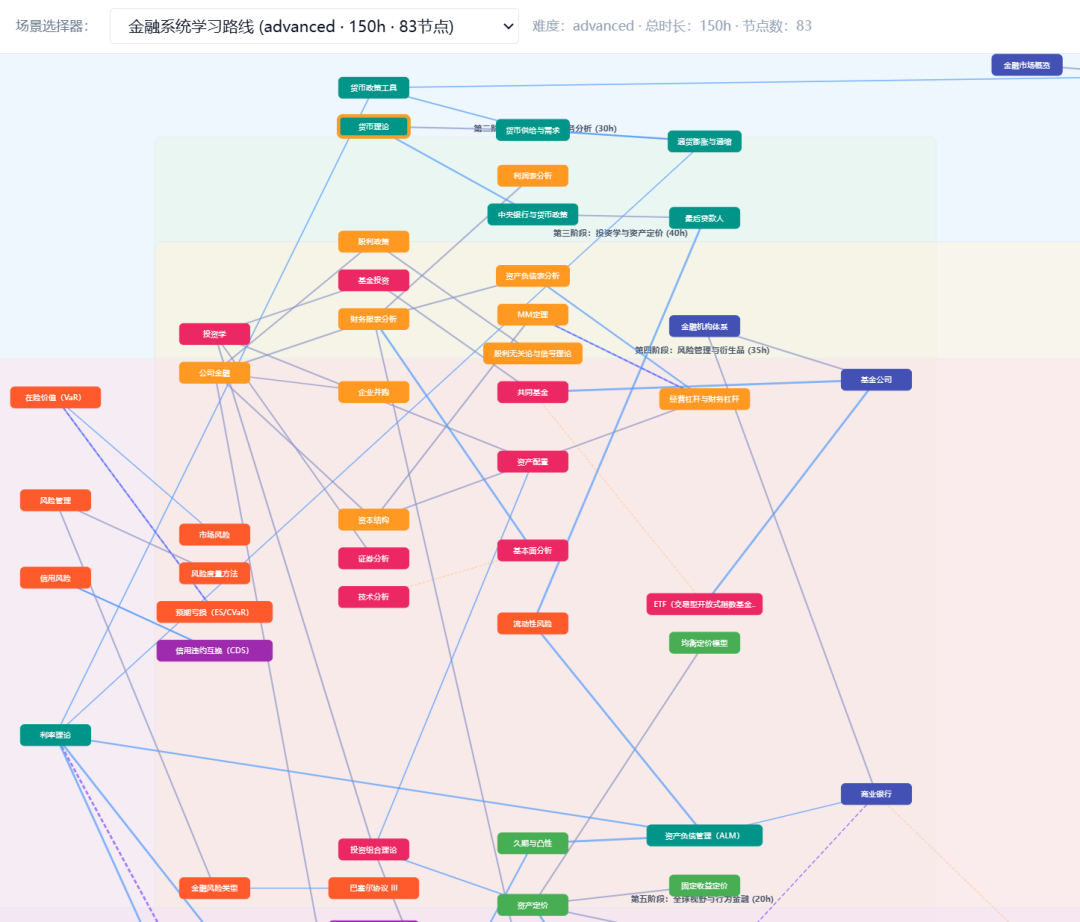

5.4 视图四：学习路线图

学习路线图是整个平台算法最复杂的视图。它的核心挑战在于：**scenarios.yaml 只给出每阶段的知识点有序列表，并不直接定义节点之间的连线**。所有边都必须从全局关系图中反向推导得出。

路线边推导算法（这是本视图最关键的一步）：

输入：
  - scenario（路线，含 phases[].knowledge_points 有序列表）
  - knowledgePointMap（每个 KP 的 relations[]）
  - relationTypeMap（含 learning_path_behavior）
  - scenarioPresenceMap（定位节点所属阶段）

1. 收拢路线全部知识点：S = ∪ phase.knowledge_points

2. 遍历全局关系，仅保留两端都在本路线内的关系：
   对每条 KP A 的 relation (target=B, type=T)：
     - 仅当 A∈S 且 B∈S 才纳入
     - 按 rtMap[T].learning_path_behavior 决定路线箭头方向：
         reverse（depends/constrains/contains）
           → 路线箭头 B → A（先学 B 再学 A）
         keep_direction（extends/evolved）
           → 路线箭头 A → B（深化方向）
         keep_as_reference（analogy/contrast）
           → 虚线弱显示，不纳入主线

3. 叠加 key_dependencies（显式学习顺序，优先级最高）
   每条 {from, to, reason} 直接生成边 from → to
   若与第 2 步推导边方向冲突，以 key_dependencies 为准

4. 跨阶段判定：
   两端分属不同 phase → 标记为跨阶段边 → 加粗 + 阶段边界色

5. 去重：key = source→target，同 key 保留 weight 最高者

布局：使用 dagre 的 LR-DAG 模式（rankdir: LR，从左到右），每个阶段一个竖条背景（8 色浅色渐变），节点按 phases[].knowledge_points 列表顺序排列。

视觉元素：

• 节点：知识领域颜色填充的圆角矩形（rx=6），白字
• 阶段内主线（depends 反转后）：蓝实线 2.5px + 箭头
• 阶段内辅线（extends）：紫虚线 2px + 箭头
• 阶段内参照（analogy/contrast）：弱虚线 0.35 不透明度
• 跨阶段边：加粗 + 阶段边界色
• 图例：主线 / 辅助 / 参照 三种样式

交互：场景下拉切换 → 整图重新布局；前置要求胶囊组（可点击跳转）；关联路线链接；阶段标题显示时长。

5.5 跨视图协同联动

整个平台的协同机制建立在 Zustand Store 中的一个全局 focusNodeId 状态上：

用户点击节点 "期权"（在思维导图中）
  │
  ▼
store.setFocusNode("fin_derivatives_options")
  │
  ├──→ MindMapView:     金色脉动高亮节点 + 展开父链路径
  ├──→ MatrixView:      高亮该节点所在的行（知识领域）+ 列（学习阶段）
  ├──→ GraphView:       焦点节点 scale 1.3x 发光 + 1阶邻居高亮 + 画布自动居中
  ├──→ LearningPathView: 蓝色前导链（你从哪来）+ 绿色后续链（你到哪去）
  ├──→ KnowledgeTree:    自动展开到焦点节点层级，蓝色左边框高亮
  └──→ StatusBar:       更新面包屑「金融衍生品 › 期权」

每个视图通过 Zustand selector 订阅 focusNodeId，变化时通过 D3 refs 做增量更新（修改不透明度和描边），而非重新创建整个 SVG。

六、技术架构与关键设计决策

6.1 组件树

<App>
  ├── <Toolbar />           ← 顶部工具栏（视图切换 / 文件夹选择 / 搜索 / 主题）
  ├── <div.flex-1>
  │   ├── <LeftSidebar>     ← 左侧导航栏
  │   │   ├── <KnowledgeTreeNav />    ← 知识树递归导航 + 搜索
  │   │   ├── <FilterPanel />         ← 维度筛选 Checkbox + Slider
  │   │   └── <ScenarioSelector />    ← 路线 Radio 选择
  │   ├── <MainContent>     ← 主视图区
  │   │   ├── <EmptyState />          ← 未加载引导
  │   │   ├── <MindMapView />         ← D3 中心双侧树
  │   │   ├── <MatrixView />          ← 纯 React 网格
  │   │   ├── <GraphView />           ← D3 力导向图
  │   │   └── <LearningPathView />    ← dagre LR-DAG
  │   └── <RightPanel>      ← 右侧详情面板
  │       └── <NodeDetailCard />      ← 4 标签页详情
  └── <StatusBar />          ← 底部状态栏

6.2 D3 与 React 的集成方式

这是一个经过深思熟虑的模式选择。我放弃了 react-d3-tree 等第三方桥接库（因为它们大多依赖旧版 D3 或封装不完整），转而使用最原生的集成方式：

const MindMapView: React.FC = () => {
  const svgRef = useRef<SVGSVGElement>(null);
  const zoomGRef = useRef<SVGGElement>(null);
  const gRef = useRef<SVGGElement>(null);
  const zoomRef = useRef<d3.ZoomBehavior>(null);

  // 初始化 D3（数据变化时完整重绘）
  useEffect(() => {
    if (!knowledgeBase) return;
    renderTree();  // 清除旧内容 + 重新布局 + 绘制
  }, [knowledgeBase, renderVersion]);

  return (
    <div className="w-full h-full">
      <svg ref={svgRef} style={{ width: '100%', height: '100%' }}>
        <g ref={zoomGRef}>      {/* zoom 控制层 */}
          <g ref={gRef} />      {/* 内容层 */}
        </g>
      </svg>
    </div>
  );
};

关键要点：

• SVG 使用双层 <g> 结构：外层 zoomG 承载 D3 zoom 的 transform，内层 g 承载所有绘图内容
• SVG 尺寸设为 100% × 100% 填满父容器，通过 viewBox 映射内容坐标空间
• zoom 实例存储在 useRef 中，按钮通过 zoomRef.current.scaleBy() 调用，避免组件重渲染
• 每次重建前调用 svg.on('.zoom', null) 清除旧 handler，防止事件重复绑定

6.3 MSW 状态管理选择

我选择了 Zustand 而非 Redux，因为：

• 这个项目的状态结构相对扁平（一个 KnowledgeBase + 几个 UI 状态）
• Zustand 不需要 Provider 包裹、不需要定义 action types
• 天然支持细粒度 selector（useStore(s => s.focusNodeId)），避免不必要的重渲染
• 与 React 18 的 Concurrent Mode 兼容

6.4 文件加载的降级策略

showDirectoryPicker() 仅在 Chromium 内核浏览器中可用。平台设计了三级降级方案：

错误处理也做了精细的分级：

• 缺少必需文件 → Toast 提示具体缺少哪些文件
• YAML 语法错误 → Toast 提示文件名 + 行号 + 列号
• 跨文件引用无效 → Warning Toast 列出详情，仍尝试加载有效数据
• 浏览器不支持 → 自动切换到 Fallback + 提示

七、开发实践与经验总结

7.1 开发过程的关键教训

教训一：D3 + React 的双层 <g> 结构陷阱

开发过程中最隐蔽的 bug 是 SVG 中缺少 <g ref={gRef}> 元素。我在 JSX 中只写了 <svg ref={svgRef}>，但 D3 渲染函数和 zoom 配置都依赖 d3.select(gRef.current) 来获取绘制容器。由于 gRef.current 始终为 null，所有 D3 操作（append/attr/selectAll）都变成了空操作——没有任何错误信息，只是屏幕上什么都不显示。排查这个问题花了相当长时间。

教训二：参考实现的价值

思维导图的第一版实现存在严重的布局错位——节点文字方向混乱、连线生硬、根节点被遮挡。后来找到了一个参考 HTML 文件（knowledge_top.html），完整分析了它的布局算法和视觉设计，发现关键差异在三个方面：

1. 布局算法：参考使用 d3.tree().nodeSize() 后做坐标映射（xx = side * y, yy = x），而非手动递归计算
2. 文字居中：所有节点使用 text-anchor: middle 居中，方向感由侧边颜色条和折叠指示器表达
3. SVG 尺寸：使用 viewBox 而非显式 width/height，配合 100% 容器填充

完整重写后效果立刻正确。

教训三：数据驱动的开发顺序

正确的开发顺序应该是：先验证数据层完整性 → 再构建可视化。项目初期我先写了所有四个视图的代码框架，但直到运行 YAML 解析器端到端测试才发现数据层的几个问题（折叠层级错误、孤立节点、关系去重 bug）。如果先构建一个命令行数据校验工具，开发效率会高很多。

7.2 AI 辅助编程的实际效果

在整个开发过程中，AI 辅助在以下几个方面发挥了巨大作用：

• YAML 数据生成：2100 行的提示词规范 + 7 份参考资料 → AI 在 6 步中产出 5 份完整 YAML，总计约 200KB 的结构化数据
• D3 布局实现：AI 能够快速生成 D3 tree / force simulation / dagre 的标准代码模板，开发者只需调整参数
• TypeScript 类型推导：从 YAML Schema 到 TypeScript interface 的转换几乎可以完全由 AI 完成
• Bug 排查：AI 在分析"无渲染输出"问题时，准确指出了 gRef.current === null 是根源

但 AI 也存在明显的局限：复杂的状态管理逻辑（展开/折叠/Zoom 联动）需要开发者手动设计；性能优化（避免不必要的重渲染）需要开发者对 React 渲染机制有深入理解。

7.3 如果重新来做，我会如何改进

1. 先写端到端测试：从空状态 → 加载数据 → 四视图渲染的完整流程应该有一个自动化测试
2. 使用 Storybook：为每个视图组件建立独立的故事，方便调试和视觉回归测试
3. 状态管理更规范化：当前对知识树节点的展开/折叠直接 mutate 对象，这在 React 并发模式下可能存在竞态问题
4. 矩阵视图用 Canvas：当前用纯 DOM 实现，当知识点数量超过 200 时会有性能压力

八、成果展示与未来展望

8.1 项目成果

8.2 平台的通用性验证

虽然当前加载的是金融学数据，但平台的设计保证了它完全独立于任何具体领域。以下是验证方法：

1. 按照 KSB-YAML 规范为任意领域（机器学习、法学、医学等）生成 5 份 YAML 文件
2. 点击「选择文件夹」加载新的 YAML 目录
3. 所有四个视图自动适配新领域的知识结构、分支数量、关系类型和颜色方案

这是因为：

• 思维导图的分支数由 knowledge_points WHERE level=1 动态决定
• 矩阵的行列维度由 dimensions.yaml 动态生成
• 网络图的节点颜色由主维度的 values[].color 动态读取
• 学习路线的阶段数和阶段名称由 scenarios.yaml 动态渲染

8.3 未来方向

• 多领域支持与对比：同时加载两个领域（如金融学 vs 经济学），在矩阵视图中对比知识密度分布
• 协同编辑：多人通过 WebSocket 实时编辑 YAML 数据，可视化视图同步更新
• 知识版本管理：类似 Git 的 diff 视图，展示两个版本之间的知识体系变化（新增/删除/修改的知识点和关系）
• 导出与分享：支持将当前浏览状态（focusNodeId + filters + view）序列化为 URL，方便分享"看同一张图"的链接
• AI 驱动的知识补全：在浏览过程中，AI 实时分析知识体系的薄弱点（某分支深度不够/某区域关联密度过低），给出补充建议。
