iPronics：硅光高基数OCS架构可扩展性的系统性分析与选型指南

研究结果表明，扩张型Benes架构可完全兼容当前硅光集成工艺能力，实现128×128高基数配置，同时保持插入损耗低于7 dB、信噪比高于45 dB与可控的阻塞概率，为下一代AI数据中心光交换网络的工程落地提供了清晰的技术路线。

一、研究背景与问题提出

数据中心流量的指数级增长与AI算力的快速提升，推动计算架构向解耦化集群演进，多GPU协同工作已成为大模型训练与推理的标准范式。AI工作负载要求互连网络提供单通道1Tbps以上带宽、亚100ns时延与极致能效，而传统铜缆链路与电分组交换受限于带宽密度与功耗瓶颈，已难以支撑大规模AI算力网络的扩展。

在此背景下，光路交换OCS技术通过省去光电转换环节，可显著降低时延、提升带宽并降低功耗，成为光互连向交换层延伸的核心方向。传统MEMS、压电驱动、硅基液晶等光开关技术虽已商用多年，但在体积、重构速度、可靠性与集成度上无法满足AI场景的严苛要求。硅基光子技术凭借固态器件的高可靠性、纳秒级重构速度、紧凑尺寸与大规模量产的低成本潜力，成为高集成度光开关的核心技术路径。

当前硅光开关的实验验证多集中于32至64端口规模，集成上千个MZI单元，但面向128端口及以上的高基数场景，仍缺乏系统性的架构对比与可扩展性边界分析，器件级集成与网络级部署之间存在明显断层。为此，本研究引入图论方法建立光开关的统一数学模型，从硬件、光学性能与阻塞特性三个维度对五种典型架构进行量化对标，明确不同架构的适用场景与技术演进路径。

二、基于图论的光开关建模方法

2.1 基本单元与图建模原理

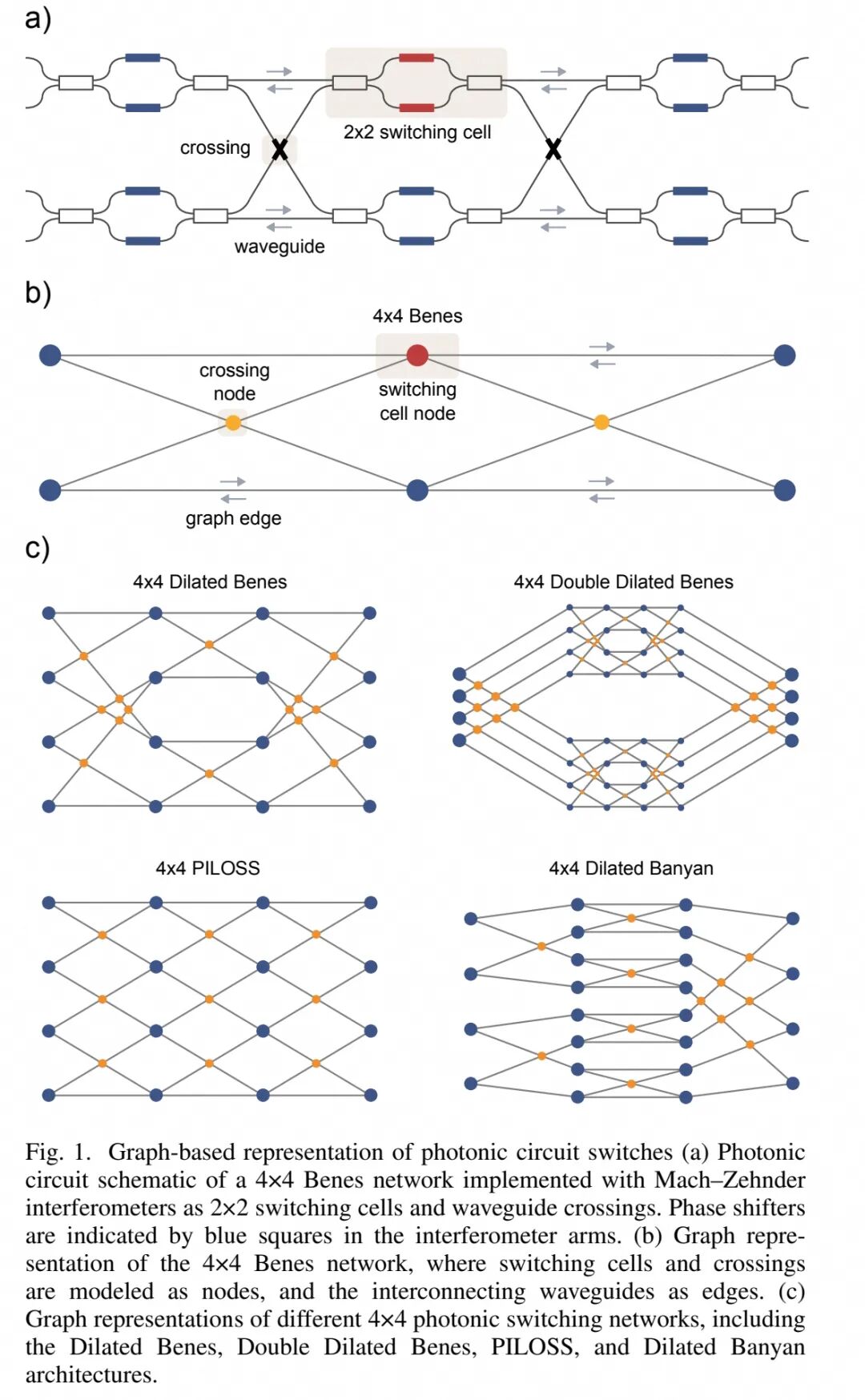

硅光开关的核心基本单元为2×2马赫-曾德尔干涉仪（MZI），由功率分光器、合束器与热光移相器构成，通过控制两臂相位差实现光信号的直通态与交叉态切换。将多个2×2开关单元按特定拓扑级联并通过波导互连，即可构成多端口光开关网络，网络中同时存在波导交叉结构。

本研究将OCS拓扑抽象为图结构：开关单元与波导交叉点被建模为图的节点，互连波导被建模为图的边。该数学表示可直接通过路径搜索算法分析开关网络的阻塞特性，同时支撑硬件复杂度提取与光学性能仿真。

2.2 五种目标架构的核心特性

研究选取五种业界主流的光开关拓扑进行对比，各自的阻塞特性与串扰水平存在本质差异：

- Benes网络：可重排无阻塞（RNB）架构，开关单元数量与级数最少；存在一阶串扰，新增连接请求可能需要重排已有连接才能建立通路。

- 扩张Benes（Dilated Benes）网络：在Benes基础上引入额外开关单元，保证每个节点仅通过一路信号，将串扰降至二阶；仍属于可重排无阻塞架构。

- 双扩张Benes（Double Dilated Benes）网络：垂直堆叠两层扩张Benes结构形成并行交换平面，旨在进一步降低阻塞概率、提升路径冗余。

- PILOSS网络：源自交叉矩阵的宽向无阻塞（WSNB）架构，所有路径损耗高度均衡；需配合特定路由算法才能保证无阻塞特性。

- 扩张Banyan（Dilated Banyan）网络：严格无阻塞（SNB）架构，完全抑制串扰；任意输入输出端口间存在唯一不相交路径，无需专用路由算法。

2.3 冲突定义与路由策略

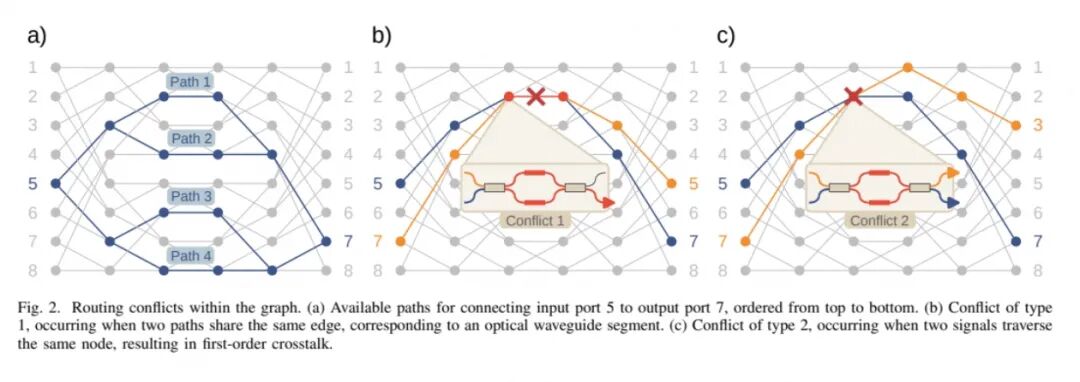

研究定义了两类网络冲突，对应不同的物理约束：第一类为路径阻塞冲突，即两条路径共享同一段波导（图的边），导致物理上无法同时传输；第二类为串扰冲突，即两路信号共享同一个开关单元（图的节点），产生一阶串扰并劣化信噪比。

考虑到AI数据中心流量多为长生命周期、高带宽流，中断已有连接进行重排会显著降低网络效率，因此本研究默认不允许连接重排，即使是可重排无阻塞架构也按异步顺序建链的场景评估阻塞特性。

路由算法采用两种典型策略：随机策略从所有可用路径中随机选择一条；排序策略又称最小索引法，按拓扑顺序优先选择最上方的可用路径。两种策略对应不同的路径分布模式，随机策略均匀占用全网路径，排序策略优先占用上层路径、预留下层空闲资源。

三、硬件复杂度对标分析

硬件复杂度直接决定芯片面积、良率与驱动成本，研究从开关单元总数、信号经过的级数、单路径波导交叉数三个维度进行量化。

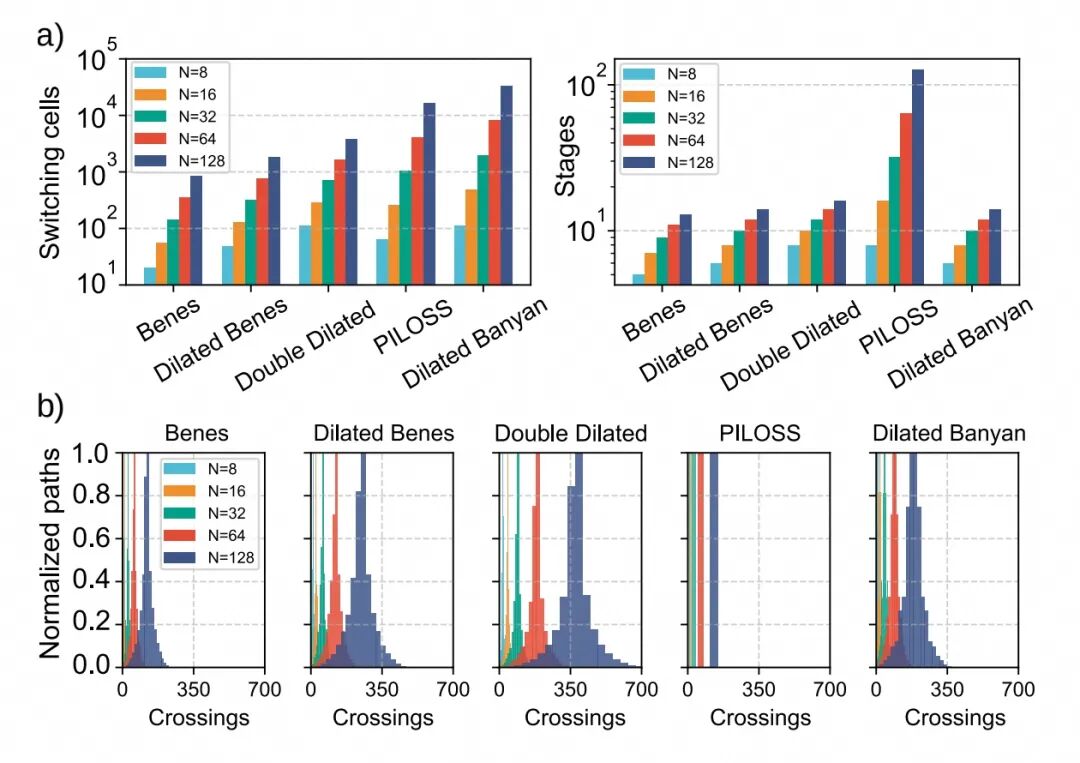

开关单元规模的增长规律呈现显著分化：Benes类架构随端口数呈O(N log N)量级增长，端口数翻倍时单元数约翻倍；PILOSS与扩张Banyan则呈O(N²)量级增长，端口数翻倍时单元数增至四倍。在128×128配置下，Benes网络仅需832个开关单元，数量最少；扩张Banyan则超过32000个，数量最高。

信号经过的级数方面，Benes类与扩张Banyan架构随端口数呈对数增长，128端口下仅需12至16级；PILOSS则随端口数线性增长，128端口下信号需依次经过128个开关单元，成为损耗的主要来源。

波导交叉特性上，PILOSS的所有路径经过的交叉数完全一致且数值最低，路径损耗均衡性最优；Benes类与扩张Banyan的单路径交叉数呈近似正态分布，不同输入输出对的交叉数差异较大。128端口双扩张Benes的最坏路径交叉数接近700，均值约为360，是所有架构中交叉数最高的方案。

四、光学性能仿真结果

4.1 仿真方法与器件参数

光学性能仿真基于图模型嵌入真实器件的S参数，采用传输矩阵法计算全网络的串扰累积。信噪比定义为输出端口处目标信号的接收功率与所有串扰通道的泄漏功率总和之比，覆盖整个O波段的波长相关性。插入损耗则沿单路径累加计算，包含开关单元损耗、波导交叉损耗、边缘耦合器损耗、偏振器件损耗与波导传输损耗，波导长度按典型值5 mm估算。

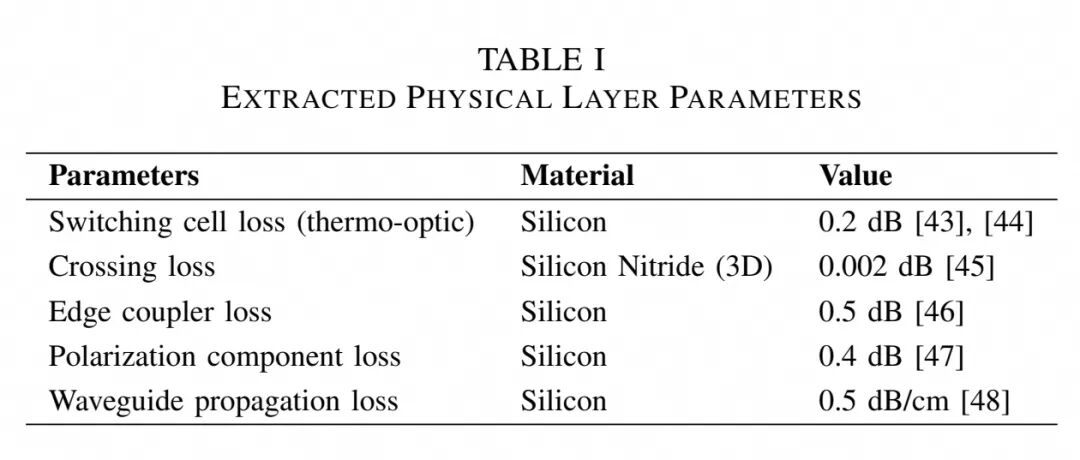

器件参数采用当前硅光工艺的先进水平：热光MZI开关单元损耗0.2 dB，氮化硅三维波导交叉损耗0.002 dB，边缘耦合器损耗0.5 dB，偏振器件损耗0.4 dB，硅波导传输损耗0.5 dB/cm。

4.2 串扰与信噪比特性

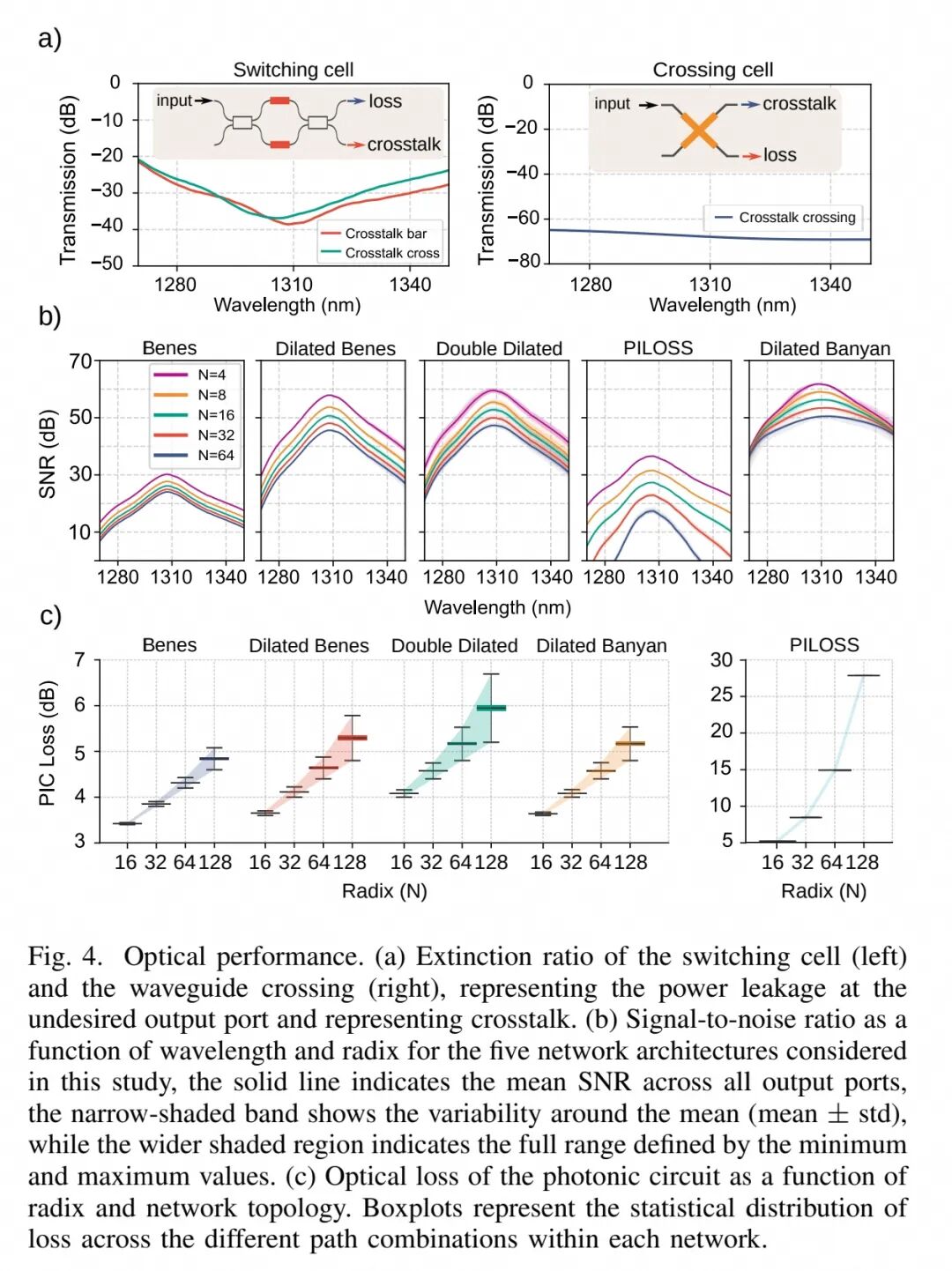

单元级串扰呈现明显的波长相关性：MZI开关单元的消光比在O波段中心波长处约为-40 dB，在波段边缘处降至约-20 dB，该特性源于热光移相器的波长相关相移与分光比不均匀性；波导交叉的消光比则低于-60 dB，且全波段平坦，对串扰的贡献可忽略。

系统级信噪比方面，低基数场景下Benes网络表现最差，32端口以下边缘波长处信噪比仅约10 dB；扩张Banyan表现最优，64端口下全波段信噪比均高于40 dB。扩张类架构的信噪比处于20至60 dB区间，随波长波动。PILOSS的信噪比随端口数提升恶化最为显著，过多的级数导致串扰源大量累积。受限于大规模矩阵的计算量，研究未完成128端口全矩阵的信噪比仿真。

4.3 插入损耗特性

插入损耗结果显示，Benes网络因级数与交叉数最少，整体损耗最低。扩张Banyan虽然单元总数高，但单路径级数少，128端口下损耗仍低于6 dB，且不同路径间损耗差异仅约1 dB。扩张类Benes架构在128端口下损耗均低于7 dB，路径间损耗波动小于2 dB。

PILOSS的损耗随端口数急剧上升，32端口下仍可保持10 dB以内，128端口下总损耗超过25 dB，完全不满足实用要求，成为限制其高基数扩展性的核心瓶颈。

五、阻塞概率仿真分析

5.1 实验模型设计

研究设计两类仿真实验验证异步交换场景下的阻塞特性：

第一类为增量实验，模拟开关负载从0到100%的加载过程，统计不同负载下的阻塞率，用于评估静态满载场景的性能边界；第二类为动态实验，为每个连接分配指数分布的生命周期，模拟连接的建立与释放过程，更贴近真实流量的动态特性。阻塞率分别按迭代阻塞率（单次迭代中存在阻塞请求即记为阻塞）与请求阻塞率（单个连接请求被阻塞的概率）两个维度统计。

5.2 增量实验结果

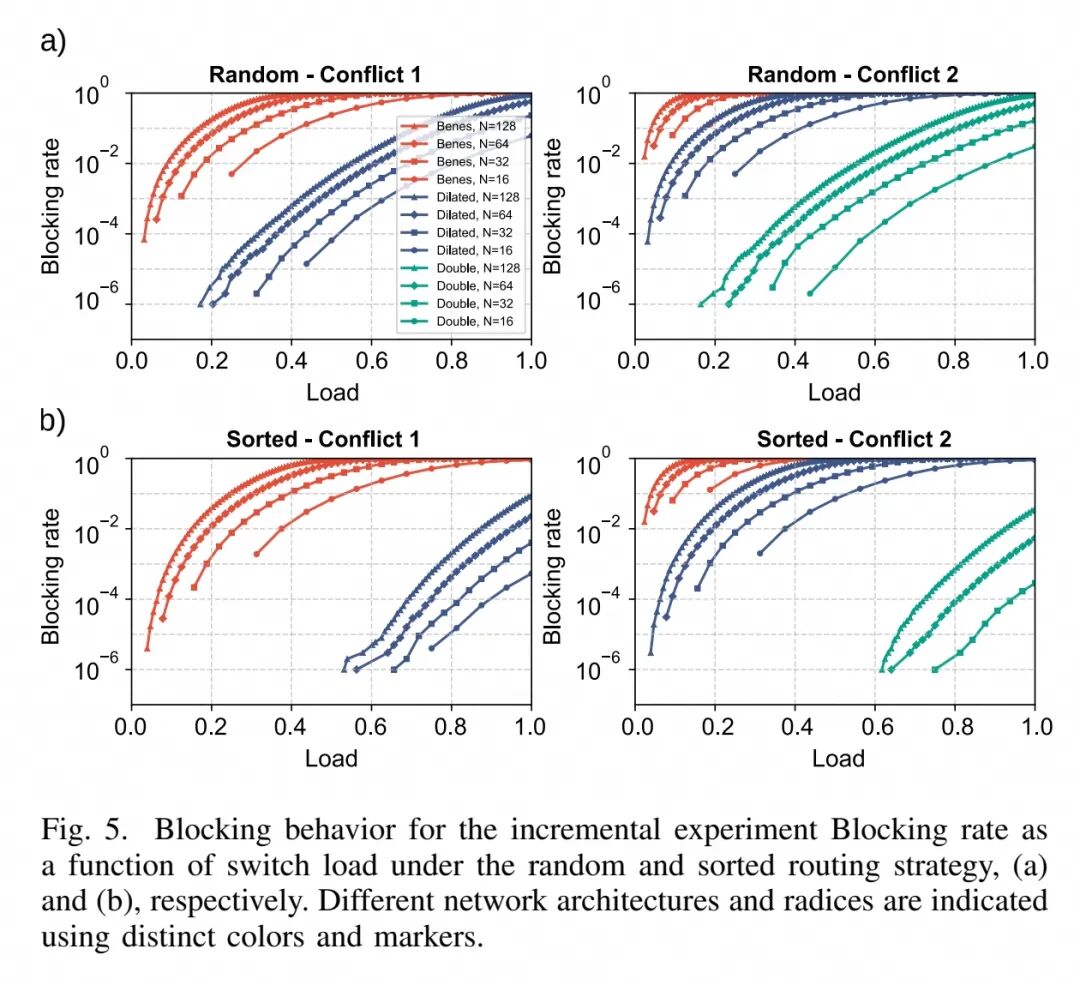

增量实验共执行10⁷次迭代以保证统计精度。整体来看，排序路由策略的阻塞率显著低于随机策略，因其通过集中占用路径预留出连续的空闲区域，降低后续请求的冲突概率。第二类串扰冲突的约束比第一类路径阻塞更严格，对应更高的阻塞率。

标准Benes架构的阻塞概率最高，即使在低负载下也存在明显阻塞，当端口数提升至128时，阻塞概率迅速趋近于1，无法满足阻塞敏感场景的需求。引入扩张结构后阻塞率显著下降：扩张Benes可大幅降低第一类冲突的阻塞率，但在第二类冲突约束下，128端口的可用负载阈值明显下降。双扩张Benes表现最优，第一类冲突下实现零阻塞；即使在高负载、第二类冲突、排序策略的严苛条件下，128端口的阻塞率仍维持在0.1量级，显著优于其他Benes类架构。

5.3 动态实验结果

动态实验采用最严苛的测试条件：满负载到达率、第二类冲突约束、排序路由策略。整体而言，动态场景的阻塞率高于增量场景，因为连接的随机释放会打破排序策略形成的路径聚集效应，导致空闲资源碎片化。

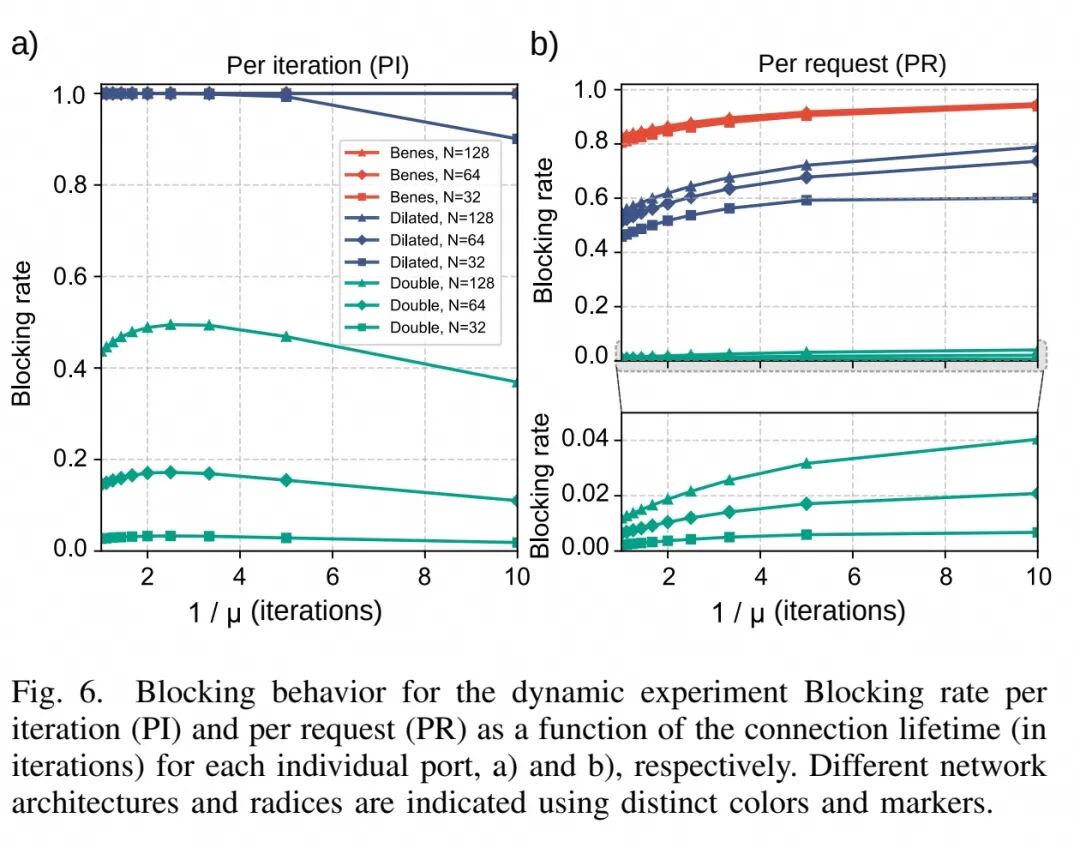

按迭代阻塞率衡量，双扩张Benes在连接平均生命周期2至3次迭代时达到阻塞峰值，128端口下峰值约为0.5；标准Benes与扩张Benes在所有生命周期下几乎处于全阻塞状态。按请求阻塞率衡量，标准Benes与扩张Benes的阻塞概率分别处于0.8-0.9与0.4-0.8区间，而双扩张Benes在128端口下仍低于0.04，动态性能优势显著。

六、技术讨论与落地路线图

6.1 架构综合对比与场景适配

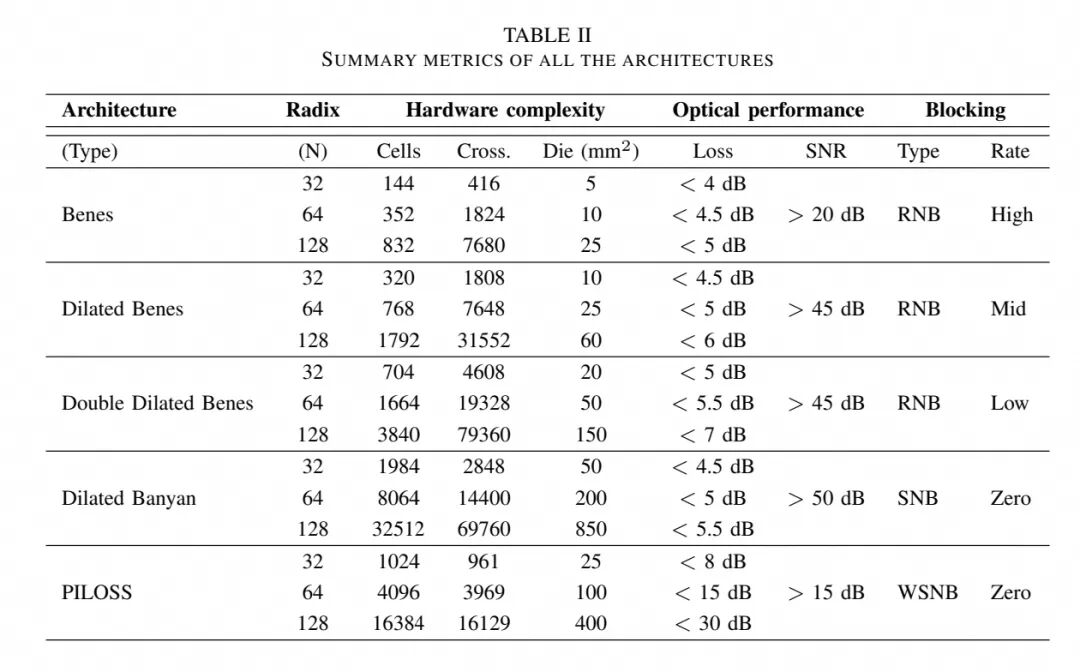

综合硬件面积、光学性能与阻塞特性，不同架构的适用场景存在明确分化。按典型器件尺寸估算芯片面积：开关单元占250×100 μm²，交叉单元占25×25 μm²，128端口下Benes类架构均可集成在20×20 mm²的裸片内，双扩张Benes约150 mm²，完全兼容当前主流硅光代工厂的光罩尺寸限制。

扩张Banyan虽然光学性能最优且严格无阻塞，但128端口下所需芯片面积约850 mm²，超出标准硅光工艺的光罩极限，当前工艺下不具备工程可行性，仅在32端口及以下的低基数场景具备综合优势。PILOSS虽为宽向无阻塞架构，但高基数下损耗与信噪比性能劣化严重，可扩展性远弱于Benes类架构，仅适用于32端口以下场景。

对于128端口及以上的高基数场景，双扩张Benes是当前技术条件下的最优解：其信噪比高于45 dB，可满足数据中心100Gbps PAM-4调制对链路信噪比的要求；硬件复杂度远低于严格无阻塞架构；阻塞概率处于可接受范围。

6.2 可接受阻塞与工程化空间

研究指出，“可接受阻塞概率”是高基数光开关工程落地的核心设计理念。本研究的动态阻塞仿真采用了最坏场景假设：网络持续满负载且端口请求完全独立，而真实AI数据中心的流量具有较强的可预测性与可调度性，实际阻塞率会低于仿真结果。通过流量调度与连接重排优化，可进一步降低阻塞的影响；在部分场景下，也可通过容忍一定程度的一阶串扰来换取更低的阻塞率，实现性能与可用性的权衡。

6.3 更高基数的技术演进路径

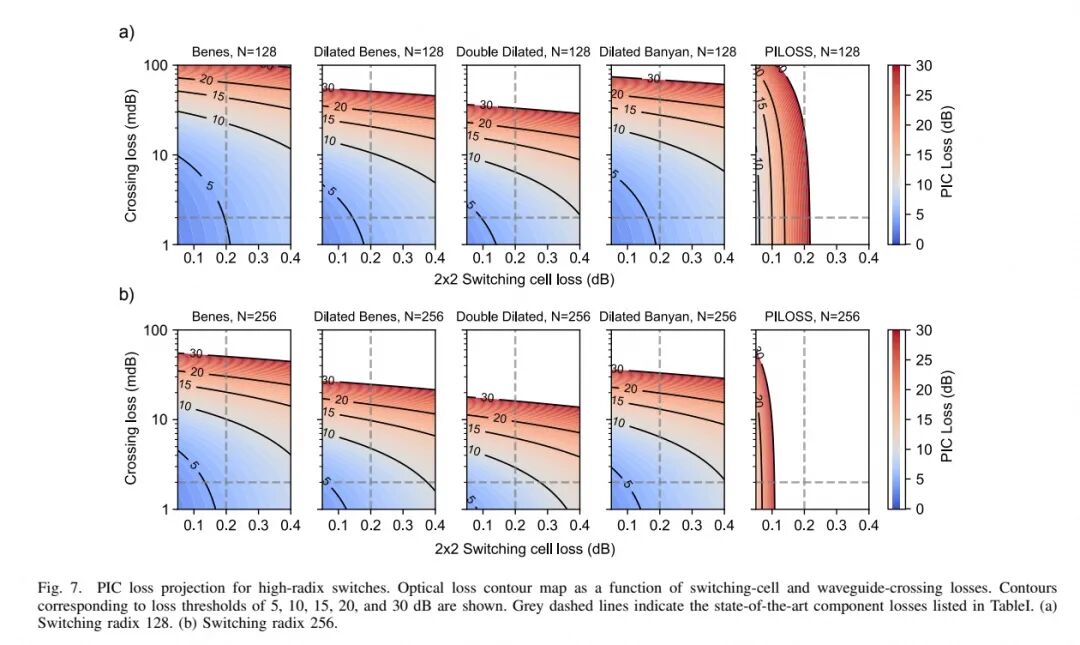

研究进一步对128与256端口场景进行了损耗投影，明确了器件性能提升对高基数扩展的支撑作用。对于128端口场景，若将开关单元损耗降至0.15 dB、波导交叉损耗降至1.5 mdB，除PILOSS外的所有架构均可实现总损耗低于5 dB。对于256端口场景，需将开关单元损耗降至0.1 dB以下、交叉损耗降至1 mdB以下，方可维持5 dB的总损耗目标。

除开关与交叉单元外，低损耗边缘耦合器、高效偏振器件、超低损耗波导等外围器件的性能提升，也将进一步降低总损耗。同时，相变材料、薄膜铌酸锂电光调制等新型移相技术，可在缩小器件尺寸的同时将重构速度提升至纳秒级，支撑更高密度、更高速的光开关实现。

七、结论

本研究建立了基于图论的硅光OCS统一分析框架，首次系统完成了五种主流架构从8到128端口的全维度可扩展性对标。研究证实，低基数（32端口及以下）场景下，扩张Banyan凭借严格无阻塞与最优光学性能成为首选方案；高基数（128端口及以上）场景下，扩张型Benes架构在现有硅光工艺下具备工程可行性，其中双扩张Benes在硬件复杂度、光学性能与阻塞特性间取得了最佳平衡，可实现损耗低于7 dB、信噪比高于45 dB的性能指标，是当前最具落地潜力的技术路线。标准Benes与PILOSS架构的高基数可扩展性不足，难以满足AI数据中心的严苛要求。

该研究填补了硅光开关从器件级集成向网络级部署演进的量化分析空白，为AI数据中心光交换网络的架构选型、器件迭代与系统设计提供了完整的参考依据，推动硅基光子技术在下一代算力互连网络中的规模化应用。
