用 NCCL 检查 2 台 DGX Spark 协同合作

前面《 小白教程：两台 NVIDIA GB10 系统如何互联》已经带着大家用 QSFP 网线连接两台 DGX Spark 设备，本文就进一步用 NVIDIA 的 NCCL（全名 NVIDIA Collective Communications Library，集合通信库）来确认两台机器直接的协作方式。

大部分只处理单节点操作的人对 NCCL 比较陌生，因此一开始还是得花点时间说明一下 NCCL 的内容与用途。

NCCL：GPU 集群的"高速交通指挥系统"

想象一下这样的场景：你要组织1000个人同时完成一份拼图，每个人手里都有部分碎片。如果大家各自为政、互相等待，效率会极低。但如果有一个专业的指挥中心，统一调度每个人的碎片传递路线，确保大家互不拥堵、快速交换，整个任务就能高效完成。

NCCL 扮演的正是这样的角色—它是NVIDIA开发的通信库，专门负责协调多个GPU之间的数据传输，让它们像一个整体一样协同工作。

一、解决了什么问题？

单个GPU算力再强也有上限。训练ChatGPT这样的千亿参数大模型，需要成百上千个GPU同时计算。但问题来了：每个GPU只负责模型的一部分，计算过程中必须频繁交换数据—比如梯度同步、参数广播等。如果通信效率低下，GPU大部分时间都在"等待收件"，算力再强也是浪费。

NCCL的使命就是让GPU之间的通信更快、更智能、更透明。开发者不需要关心底层是NVLink、PCIe还是InfiniBand，NCCL会自动选择最优路径。

二、核心技术：聪明地"找路"和高效地"传货"

1. 先摸清路况，再规划路线

NCCL启动时会像导航软件一样扫描硬件拓扑：GPU之间是通过什么连接的？是超高速的NVLink，还是普通的PCIe？跨节点走的是InfiniBand还是以太网？根据这些信息，NCCL自动规划出最优通信路径，优先选择带宽最高、延迟最低的路线。

2. 根据货物大小选择运输方式

NCCL内置了多种通信算法：

• 环形算法：适合传输大批量数据，所有GPU排成一个环，数据沿环流转，带宽利用率极高。好比用传送带批量运送货物。
• 树形算法：适合小批量数据或一对多广播，通信步数少，延迟低。好比快递分拣中心，层层分发效率更高。

NCCL会根据数据量和GPU数量动态切换算法，无需人工干预。

3. 零拷贝：数据不经CPU"中转"

传统通信方式中，数据要从GPU显存拷贝到内存，再交给网卡发送——多了一道CPU参与的环节，速度慢且浪费算力。NCCL借助GPUDirect RDMA技术，让数据直接从GPU显存传输到网卡，再直接到达对端GPU显存，全程绕过CPU和内存。这就像货物从仓库直接上高速公路，不再经过中转站装卸，速度大幅提升。

三、实际应用场景

数据并行训练：这是最常见的场景。每个GPU持有完整模型，处理不同数据。每轮计算结束后，所有GPU通过NCCL的AllReduce操作同步梯度，保证模型更新一致。PyTorch的DDP（分布式数据并行）默认就使用NCCL作为通信后端。

大模型并行训练：GPT-4、Llama 3等千亿参数模型需要将模型切分到多个GPU上。Tensor Parallelism（层内切分）依赖NCCL做高频AllReduce通信，Pipeline Parallelism（层间切分）依赖NCCL做点对点传输。

超大规模集群扩展：在DGX SuperPOD等万卡集群中，NCCL支持多轨通信（每个GPU绑定独立网卡端口），避免拥塞，保证线性扩展能力。

四、总结

对普通开发者来说，NCCL就像一个"隐形引擎"——安装好驱动、调用标准API即可，它自动处理所有通信细节。但了解它的工作原理，可以帮助你在遇到分布式训练性能瓶颈时，通过调整环境变量、检查拓扑配置等手段快速定位问题。

一句话概括：没有NCCL，多GPU只是各自为战；有了NCCL，多GPU才真正成为一个整体。 它是现代AI基础设施中不可或缺的底层支柱。

在两台 DGX Spark 安装 NCCL

要执行这个步骤之前，先确认你已经安装《 小白教程：两台 NVIDIA GB10 系统如何互联》一文内去配置要两台 DGX Spark，并且设置好两边的互相 SSH 免密码登录，才能顺利完成下面任务。

1. 确认两台直接的连线：

在两台机器上都执行以下指令，确认连线与 IP 配置：

# 检查本机网口的连接状况
ibdev2netdev
# 检查网口的 IP
ip -brief addr show | grep en

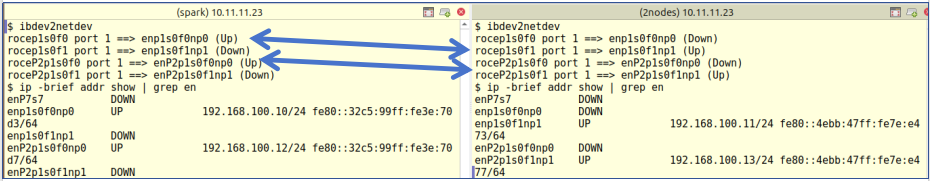

会出现类似下面的内容，如果 Up 数量不对称、或 IP 显示有问题，请自行检查问题。

2. 安装 NCCL 库（在两台机器上都安装）

## 安装依赖库
sudo apt-get update && sudo apt-get install -y libopenmpi-dev
## 下载代码
git clone -b v2.28.9-1 https://github.com/NVIDIA/nccl.git ~/nccl/
cd ~/nccl/
## 编译
make -j src.build NVCC_GENCODE="-gencode=arch=compute_121,code=sm_121"
## 设定环境变量
export CUDA_HOME="/usr/local/cuda"
export MPI_HOME="/usr/lib/aarch64-linux-gnu/openmpi"
export NCCL_HOME="$HOME/nccl/build/"
export LD_LIBRARY_PATH="$NCCL_HOME/lib:$CUDA_HOME/lib64/:$MPI_HOME/lib:$LD_LIBRARY_PATH"
## 启动环境变量
source ~/.bashrc

3. 安装 NCCL 测试范例（在两台机器上都安装）

## Clone and build NCCL tests
git clone https://github.com/NVIDIA/nccl-tests.git ~/nccl-tests/
cd ~/nccl-tests/
make MPI=1

4. 执行测试

这边比较容易混乱的是网口编号与 IP 的使用。从上面检测中，显示左边节点的 “Up” 网口编号为 enp1s0f0np、右边节点的编号为 enp1s0f1np1，用 NIC 变量处理两个节点的网口编号：

## 配置 Up 网口编号
export NIC="enp1s0f0np0"          # 右边节点为 enp1s0f1np1
export IP_NODE1="192.168.100.10"  # 左边节点 Up 的 IP
export IP_NODE2="192.168.100.11"  # 右边节点 Up 的 IP
export UCX_NET_DEVICES=${NIC}
export NCCL_SOCKET_IFNAME=${NIC}
export OMPI_MCA_btl_tcp_if_include=${NIC}

• 执行跨节点 all_gather 性能测试，使用更大的缓冲区。指令如下

mpirun -np 2 -H ${IP_NODE1}:1,${IP_NODE2}:1 \
  --mca plm_rsh_agent "ssh -o UserKnownHostsFile=/dev/null -o StrictHostKeyChecking=no" \
  -x LD_LIBRARY_PATH=$LD_LIBRARY_PATH \
  $HOME/nccl-tests/build/all_gather_perf  -b 16G -e 16G -f 2

执行结果如下：

好了，这就表示正常执行，用 QSFP 线连接两台 DGX Spark 系统，并且调通 NCCL 库，后面就可以试试用两台设备去执行一些任务，例如模型优化、科学计算等等应用。
