储能系统产品需求文档（PRD）

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

1. 文档概述

1.1 背景

• 能源需求波动、电价峰谷差、可再生能源接入不稳定等问题驱动储能系统需求。
• 目标：设计一套软硬件结合的储能管理系统（EMS），实现能源高效存储、调度与成本优化。

1.2 产品定位

• 目标用户：工商业用户、园区、微电网运营商。
• 核心价值：降低用电成本、提升能源稳定性、支持绿色能源消纳。

2. 用户角色与场景

3. 功能需求（核心模块）

3.1 实时监控与数据采集

功能描述

• 3.1.1 设备状态监控
  • 实时显示电池SOC（剩余容量）、SOH（健康状态）、温度、电压/电流。
  • 可视化展示PCS（变流器）、BMS（电池管理系统）运行状态。
• 3.1.2 能源流向监测
  • 动态展示能源输入（电网/光伏/风电）、输出（负载/售电）、存储比例。
  • 支持分钟级数据刷新，历史数据曲线对比。
• 3.1.3 环境监测
  • 集成温湿度传感器数据，触发异常环境报警（如高温、湿度超标）。

3.2 充放电智能控制

功能描述

• 3.2.1 策略模式
  • 经济模式：基于分时电价自动充放电（谷时充电、峰时放电）。
  • 平衡模式：平滑可再生能源波动，维持负载稳定。
  • 应急模式：电网断电时自动切换至备用电源，保障关键负载。
• 3.2.2 策略配置
  • 自定义充放电阈值（如SOC不低于20%）、时段优先级。
  • 支持策略模拟运行，预测收益与电池损耗。

3.3 能源预测与优化

功能描述

• 3.3.1 负荷预测
  • 基于历史数据+机器学习，预测未来24小时负载需求。
• 3.3.2 发电预测
  • 接入气象数据，预测光伏/风电出力（如晴天/阴天发电量差异）。
• 3.3.3 调度优化
  • 动态规划充放电计划，最大化收益或最小化碳排放。

3.4 告警与安全管理

功能描述

• 3.4.1 多级告警
  • 紧急告警（如电池热失控）：短信+APP推送+声光报警。
  • 一般告警（如SOC过低）：系统弹窗+邮件通知。
• 3.4.2 安全防护
  • 充放电过流/过压保护、绝缘监测、消防联动接口。
  • 黑启动能力：极端情况下快速恢复供电。

3.5 数据分析与报告

功能描述

• 3.5.1 能效看板
  • 展示日/月/年节费金额、CO2减排量、自给率等KPI。
• 3.5.2 自定义报表
  • 导出充放电记录、告警日志、收益明细（CSV/PDF格式）。

4. 系统集成需求

4.1 硬件对接

• 支持Modbus/TCP、CAN总线等协议，兼容主流电池/PCS厂商设备。
• 预留PLC、智能电表接口。

4.2 软件集成

• 提供RESTful API，支持与电网调度系统、第三方能源平台数据交互。
• 可选配SCADA系统、ERP集成模块。

5. 非功能性需求

6. 关键业务流程

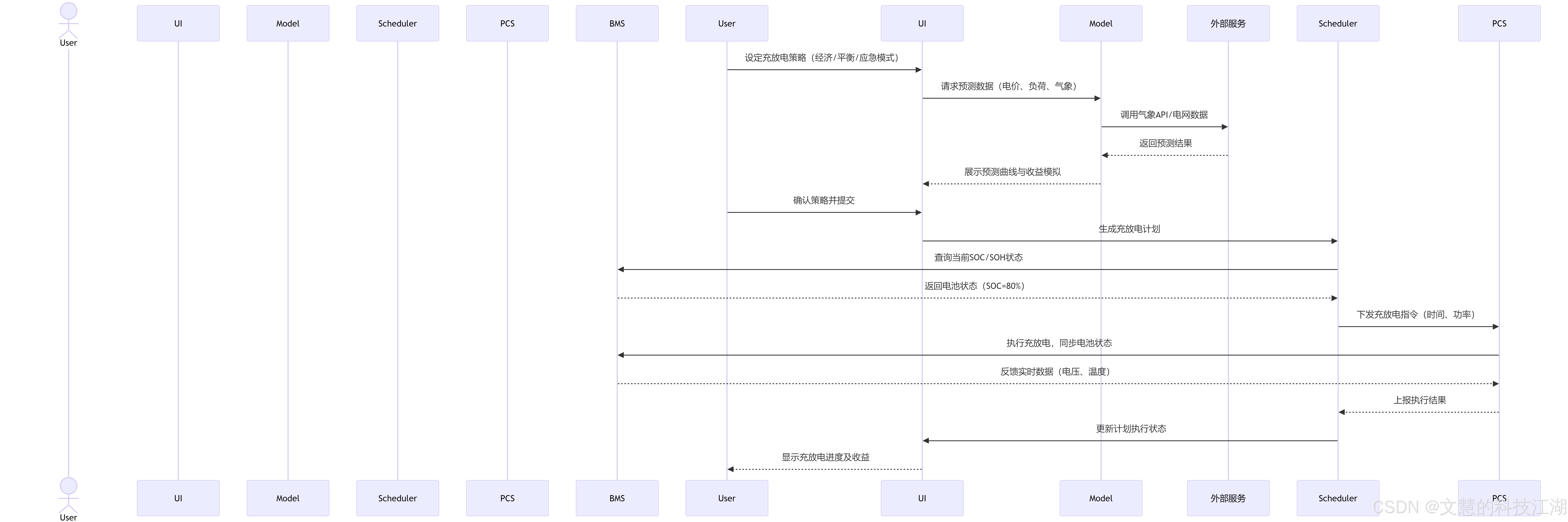

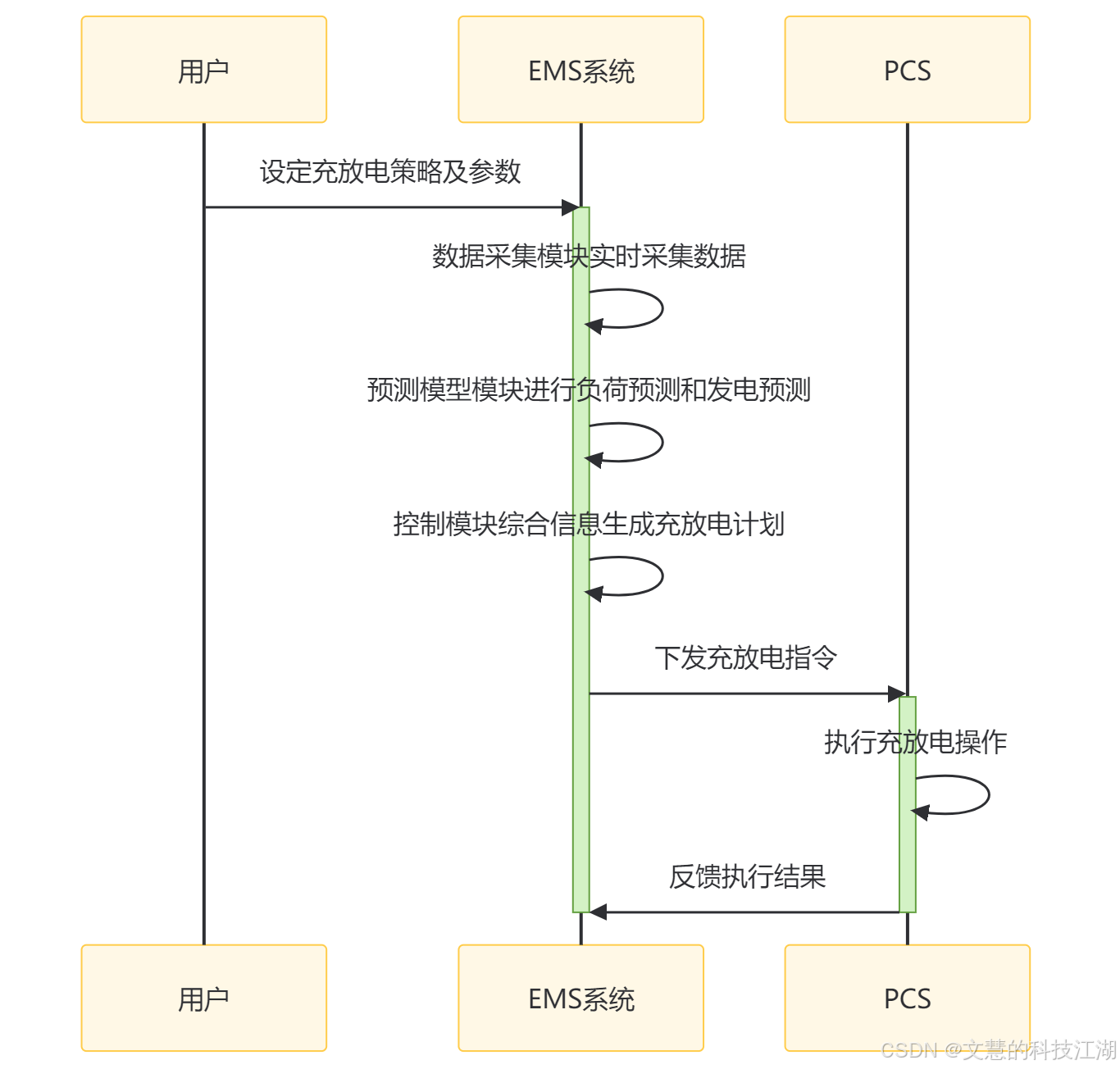

6.1 充放电决策流程

用户设定策略 → 系统获取电价/负荷/气象数据 → 预测模型计算 → 生成充放电计划 → 下发指令至PCS → 执行并反馈结果

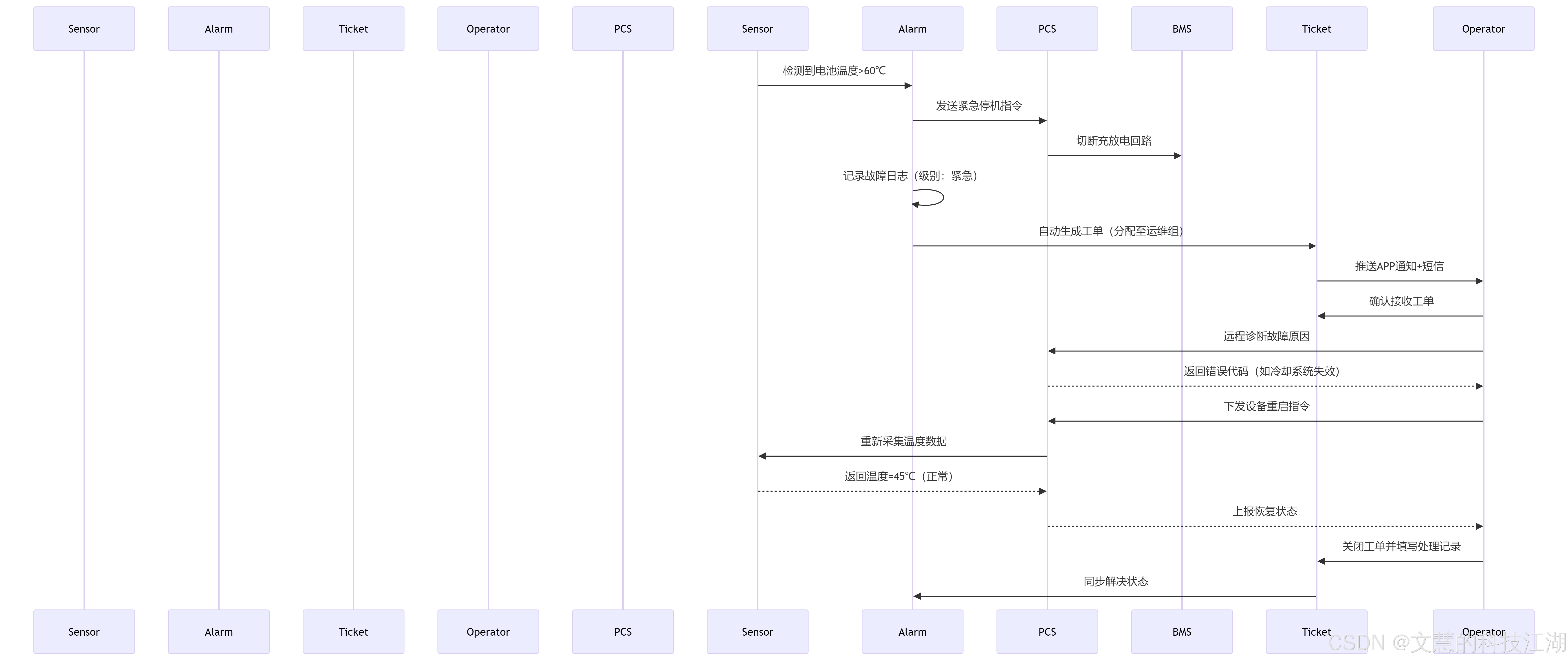

6.2 故障处理流程

传感器检测异常 → 触发告警分级 → 自动隔离故障设备 → 通知运维人员 → 修复后系统自检 → 恢复运行

7. 界面原型（概要）

• Dashboard：三维拓扑图展示储能系统全貌，关键指标卡片式布局。
• 策略配置页：拖拽式时间轴设置充放电时段，模拟收益对比柱状图。
• 报警中心：按优先级分类，支持一键派单至运维工单系统。

8. 验收标准

• 功能测试：覆盖所有策略模式充放电准确性（误差＜3%）。
• 压力测试：模拟2000节点同时接入，系统无崩溃。
• 安全测试：通过渗透测试，无高危漏洞。

9. 附录

• 术语表（如SOC、PCS、黑启动）。
• 参考标准：IEC 62933、UL 9540。
