百万级充电桩实时管控实战：微服务架构如何扛住高峰流量？（附真实场景解析） - 慧知开源充电桩平台

1. 真实场景示例：深圳某充电站集群

场景参数：

单站规模：2000个快充桩（峰值功率 120kW）
业务特征：早晚高峰集中充电（8:00-10:00, 18:00-21:00）
数据量：单桩每秒上报10条数据（电压/电流/温度），日增量 2000万条/桩

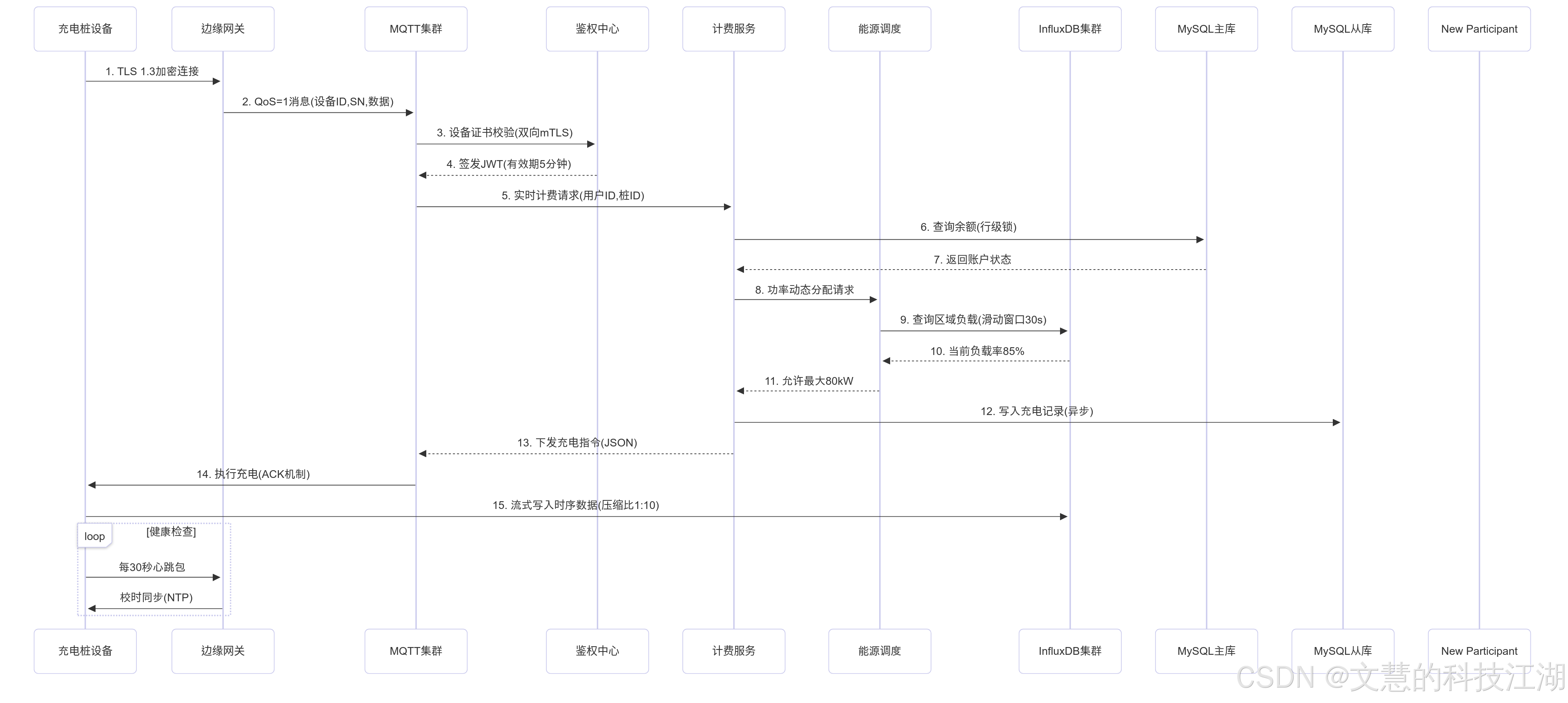

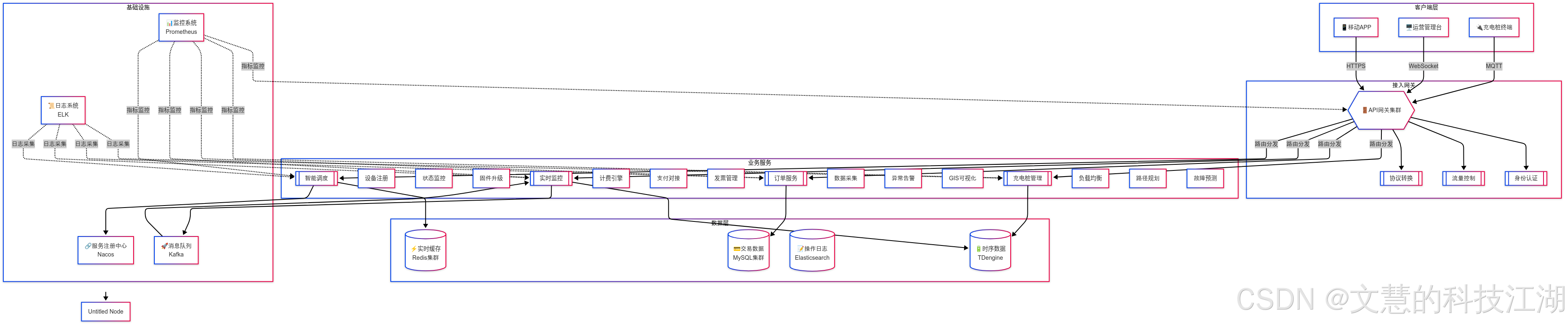

2. 架构设计

如果看不清这么看：单独打开：https://i-blog.csdnimg.cn/direct/4918f1a15dfe4e3fa45e1cadb2d95c47.png

如果看不清这么看：单独打开：https://i-blog.csdnimg.cn/direct/34ed29f74bd14bd281eb81ebca7e99e2.png

3. 关键技术

3.1 设备接入层优化（真实工业场景）

工业级边缘网关：

硬件：采用芯驰科技 E3 系列 MCU，支持-40℃~85℃宽温运行
协议栈：实现国标 GB/T 27930-2015 充电协议与 MQTT 双协议栈
本地缓存：断网时存储 24 小时数据，采用环形缓冲区防溢出

流量洪峰应对：

# 网关侧动态批量上报算法
def batch_send(data_queue):
    batch = []
    last_send = time.time()
    while True:
        item = data_queue.get()
        batch.append(item)
        # 满足以下任一条件即发送：
        # 1. 数据量达200条
        # 2. 距离上次发送超过500ms
        # 3. 队列中有时延敏感型指令
        if len(batch) >= 200 or (time.time() - last_send) > 0.5 or any(x['priority'] for x in batch):
            encrypted = aes_gcm_encrypt(batch)  # 硬件加速加密
            mqtt_client.publish(TOPIC, encrypted)
            batch.clear()
            last_send = time.time()

3.2 微服务深度设计

计费服务特殊处理：

热点账户处理：采用 Redis 分片 + Lua 原子操作

-- Redis分片选择算法
local shard_key = 'acct:'..(tonumber(account_id) % 32)
local balance = redis.call('HGET', shard_key, 'balance')
if balance >= amount then
    redis.call('HINCRBY', shard_key, 'balance', -amount)
    return 1 -- 成功
else
    return 0 -- 余额不足
end

能源调度算法：

// 基于线性规划的充电功率分配
public class PowerScheduler {
    public Map<String, Double> optimize(List<Charger> chargers) {
        LinearOptimization model = new LinearOptimization();
        Variable total = model.addVariable("total", Range.atMost(MAX_GRID_POWER));

        chargers.forEach(c -> {
            Variable v = model.addVariable(c.id(), Range.between(c.minPower(), c.maxPower()));
            model.addConstraint("grid_limit", Expression.sum(v).lessThan(total));
            model.setObjective(ObjectiveSense.Maximize,
                Expression.sum(Expression.prod(c.priority(), v))); // 优先级加权
        });

        Result result = model.solve();
        return result.getVariables().stream()
            .collect(Collectors.toMap(Variable::name, v -> result.getValue(v)));
    }
}

3.3 存储层实战方案

MySQL分库分表示例：

-- 按城市ID分库（16个库），设备ID哈希分表（256表/库）
CREATE TABLE charge_record_%04d (
  id BIGINT PRIMARY KEY,
  city_id INT NOT NULL,
  device_id BIGINT NOT NULL,
  user_id VARCHAR(32),
  amount DECIMAL(10,2),
  start_time DATETIME,
  end_time DATETIME,
  INDEX idx_time (start_time)
) ENGINE=InnoDB
PARTITION BY HASH(device_id % 256);

InfluxDB数据保留策略：

CREATE RETENTION POLICY "raw_7d" ON "power" DURATION 7d REPLICATION 1
CREATE CONTINUOUS QUERY "cq_1h" ON "power" BEGIN
  SELECT mean(voltage), max(current) INTO "agg_1h"
  FROM "raw" GROUP BY time(1h), device_id
END

4. 故障场景应对（真实生产案例）

案例：某数据中心网络分区故障

现象：

ZooKeeper 会话超时导致服务注册表部分丢失
跨区服务调用失败率飙升到 35%

解决方案：

启用 Nacos 的 AP 模式临时实例
本地缓存降级：使用 caffeine 缓存最近 5 分钟的设备状态
边缘网关切换为本地决策模式（预设充电策略）

改进措施：

# Nacos 集群配置优化
nacos:
  discovery:
    heartbeatInterval: 5000 # 心跳间隔从10s缩短到5s
    heartbeatTimeout: 15000 # 超时从30s缩短到15s
    failFast: true
  config:
    retry: 5 # 配置获取重试次数

5. 性能指标验证

指标	测试场景	结果
设备接入延迟	10万设备同时上线	平均 230ms，P99 800ms
指令下发延迟	1万并发控制指令	平均 152ms，P99 420ms
数据持久化	50万条/秒时序数据写入	InfluxDB 磁盘IO < 45%
故障恢复	主动触发区域断网	45秒内切换备用链路
