忆芯科技：Flash2DRAM 动态数据加载

全文概述

本文讨论了在有限内存下通过动态数据加载技术从闪存到DRAM进行LLM（语言模型）推理的方法。

• LLM正驱动着工业革命的下一个浪潮，但其巨大的模型尺寸要求大量内存，对边缘和端点设备构成挑战（Fig-3）。
• 为解决这一问题，文中提出了利用高频和低频权重分离、以及计算存储（CSD）技术来优化内存使用（Fig-4）。
• 通过将高频权重保存在GPU/NPU的DRAM中，并利用CSD预测并加载所需的低频权重，可以显著减少内存需求（Fig-5/6）。
• 此外，还探讨了不同模型的参数、性能及成本，并提出了一些加速推理的具体策略，如模型量化、训练时权重剪枝和使用预加载机制来进一步提高效率（Fig-4）。

本文概述了一个综合的应用场景和生态系统，展示了如何通过创新的技术解决方案实现高效能的LLM推理。

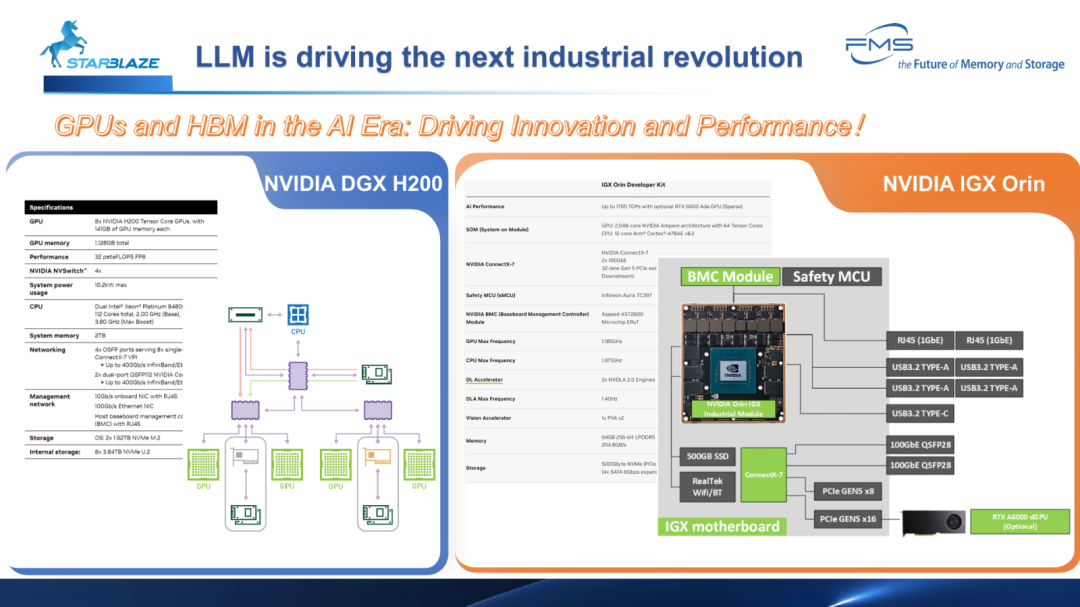

Fig-1

Nvidia 最新两款 GPU 配置信息

图展示了两种NVIDIA解决方案（DGX H200和IGX Orin） 在大模型（LLM）时代的技术特点和性能，分别用于高性能计算与工业应用。

• NVIDIA DGX H200 定位于数据中心级AI训练，提供超强GPU性能（8块H200 GPU，32 PFLOPS FP8计算能力）以及高速网络互连。
• NVIDIA IGX Orin 面向工业和边缘AI应用，具有高度模块化设计，支持强大的计算性能和扩展能力，同时保证工业级安全性。

两者均突出了GPU和HBM（高带宽存储器）在推动AI性能创新方面的重要作用。 ---

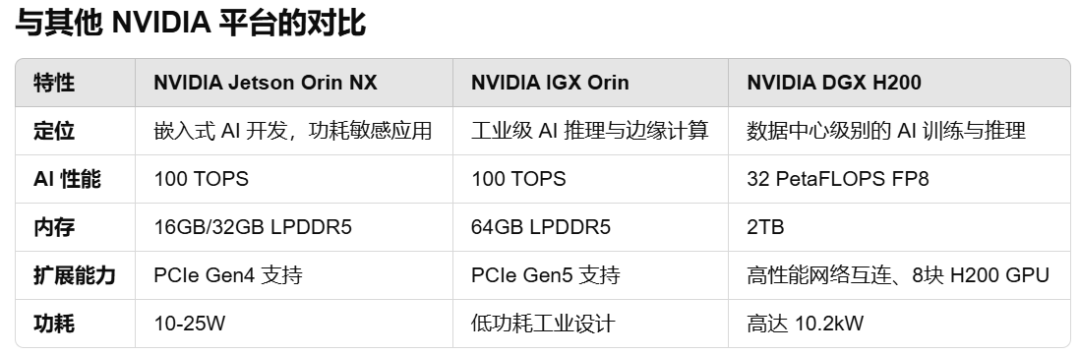

关于 Orin 边缘加速显卡

NVIDIA IGX Orin 的设计初衷是推动工业和边缘设备智能化升级，适用于多个垂直领域。

为什么选择 NVIDIA IGX Orin？

1. 实时性与高性能 Orin 平台通过高性能 GPU 和低延迟网络支持复杂 AI 应用的实时处理。
2. 模块化与扩展性 支持多种设备与接口，能够灵活适配不同场景需求。
3. 安全可靠性 满足工业和医疗领域的安全标准，支持关键任务。
4. 可持续发展 低功耗设计与强大的计算能力平衡，适合长期运行。

Note

Orin 是 Nvidia 布局边缘计算场景的GPU加速卡，适用于垂直场景小模型，对边缘场景的时延和功耗更友好。

Fig-2

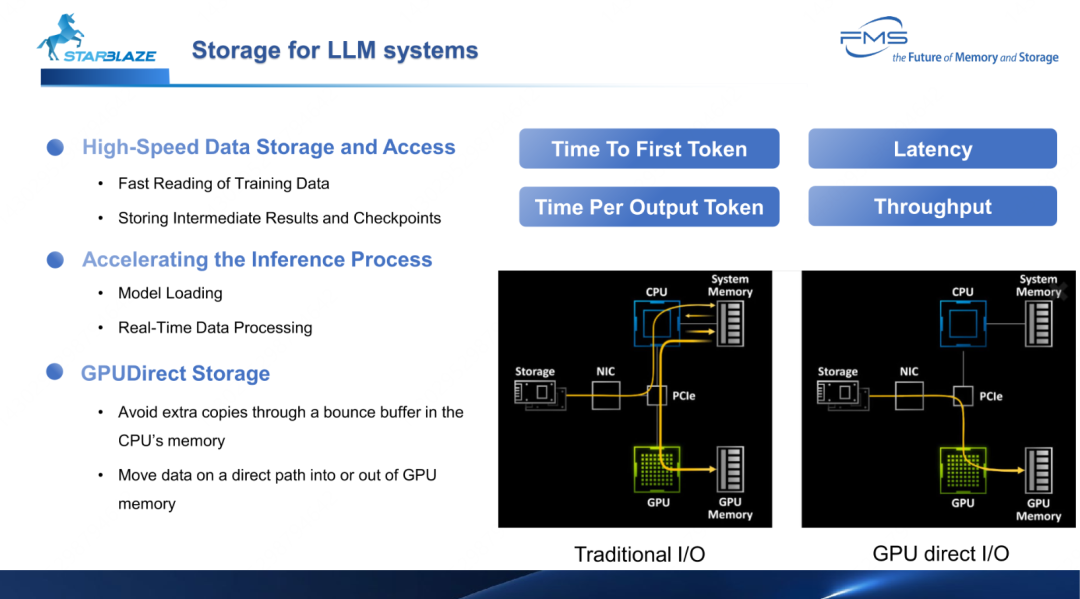

AI/ML 存储IO路径

右下角图示分析

1. Traditional I/O（传统 I/O）

• 数据从存储设备通过网络接口（NIC）传输到 CPU。
• 数据被加载到系统内存，然后再传输到 GPU 的内存中，过程涉及多次数据拷贝，增加延迟和资源消耗。

2. GPU Direct I/O（GPU 直连 I/O）

• 数据从存储设备直接通过网络接口（NIC）传输到 GPU 内存。
• 避免了通过 CPU 和系统内存的中转路径，显著降低延迟和提高数据传输效率。

---

实现 GPU Direct Storage 的核心技术是什么？需要哪些方面的适配？

核心技术

1. 绕过 CPU 内存的直接数据传输
   • 传统的数据路径需要将数据从存储设备加载到系统内存（通过 CPU），然后从系统内存拷贝到 GPU 显存。这种方式增加了延迟和资源消耗。
   • GPUDirect Storage 实现了数据从存储设备直接传输到 GPU 显存，省略了系统内存的中间环节。
2. RDMA (Remote Direct Memory Access)
   • GPUDirect Storage 的核心依赖 RDMA 技术，可以让存储设备通过 DMA（直接内存访问）将数据直接加载到 GPU 显存。
   • RDMA 的优势在于绕过 CPU 的干预，硬件级加速数据传输。
3. 优化的 PCIe 通信协议
   • GPUDirect Storage 使用优化的 PCIe 数据通路，允许存储设备（如 NVMe SSD）与 GPU 的直接数据交换。这需要高性能 PCIe（通常为 PCIe Gen4 或 Gen5）的支持。
4. NVIDIA GPUDirect RDMA 技术扩展
   • GPUDirect Storage 是 NVIDIA GPUDirect 技术的扩展，GPUDirect 包括支持网络设备（如 InfiniBand 和以太网）和存储设备（如 NVMe SSD）的直接数据传输能力。
5. 存储堆栈的改造
   • GPUDirect Storage 修改了传统的存储堆栈，优化了 I/O 子系统，直接支持 GPU 显存作为数据目标，减轻了文件系统和 CPU 的压力。

实现 GPUDirect Storage 所需的适配

要部署 GPUDirect Storage，需要从以下几个方面进行适配

1. 硬件支持

• GPU
  • 必须使用支持 GPUDirect 的 NVIDIA GPU，如 A100、H100、以及其他较新的 GPU。
• 存储设备
  • NVMe SSD 是 GPUDirect Storage 的主要存储介质，需支持高性能的数据吞吐（如 PCIe Gen4/Gen5 NVMe SSD）。
• 网络接口（NIC）
  • 如果数据需要通过网络传输，则网络适配器（如 Mellanox ConnectX 系列）必须支持 RDMA 和 GPUDirect 技术。
• 主板和 CPU
  • 支持高带宽的 PCIe 通道（如 PCIe Gen4 或更高版本）以连接 GPU 和存储设备。

2. 操作系统与驱动支持

• Linux 环境
  • GPUDirect Storage 当前主要支持 Linux，推荐使用 NVIDIA 提供的优化内核（如 RHEL 或 Ubuntu）。
• 驱动程序
  • 必须安装 NVIDIA 提供的 GPU 驱动程序和 GPUDirect Storage 驱动。
• 存储驱动
  • 支持与 GPU 直接交互的 NVMe 驱动。

3. 文件系统和 I/O 堆栈

• GPUDirect Storage 对文件系统支持有限，通常建议使用并行文件系统（如 Lustre 或 GPFS）以充分利用带宽。
• 优化 I/O 调度器以减少额外开销，确保数据直接传输到 GPU。

4. 应用程序级别适配

• 必须调整应用程序以支持 GPUDirect Storage，例如修改数据读取和写入路径，使数据能够直接从存储传输到 GPU 显存。
• NVIDIA 提供了 API 和工具（如 CUDA 和 cuFile Library）以支持 GPUDirect Storage。
  • 用于优化应用程序的 I/O 数据流。
  • 提供直接访问存储和 GPU 显存的能力。
  • cuFile Library

5. 存储架构设计

• GPUDirect Storage 通常需要重新设计存储架构，减少中间缓存和传输环节，以确保数据在存储设备和 GPU 显存之间以最高效率传递。

GPUDirect Storage 的实现流程

1. 数据请求
   • GPU 通过 cuFile 或其他 API 请求数据。
2. 数据路径
   • 数据直接从存储设备（如 NVMe SSD）传输到 GPU 显存，绕过 CPU 和系统内存。
3. 硬件支持
   • RDMA 或 PCIe 通道确保数据以最小延迟传输。

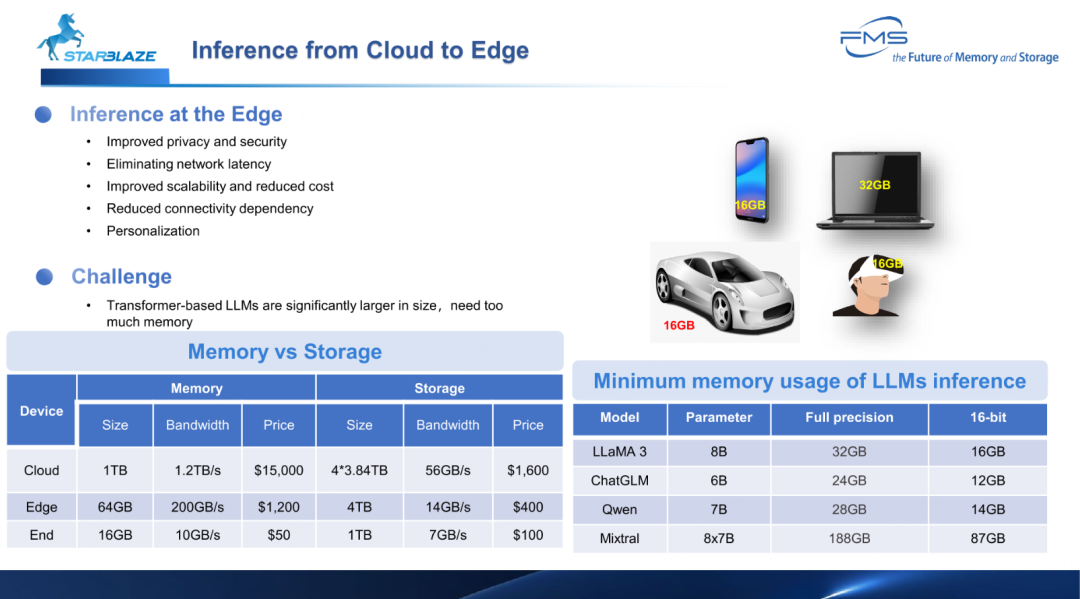

Fig-3

边缘推理的内存挑战

• 边缘推理的优势 边缘设备推理能够提高隐私性、安全性和个性化，减少网络依赖和延迟，非常适合实时应用。
• 挑战 大语言模型（如 LLaMA、ChatGLM）随着参数规模增加，对内存和存储需求非常高，尤其是边缘设备可能受到内存限制。
• 设备对比 云、边缘和终端设备在内存、存储以及性能上的差异显著，边缘推理设备需要在性能和成本之间找到平衡。
• 推理需求 根据不同模型的规模和精度要求，设备需具备足够的内存（如 16GB 或更高）以支持高效推理。

Note

考虑到边缘场景推理的实时数据流对带宽需求并不高，带宽可以降低，用Flash替代内存作为数据存储可能是更经济的方式。

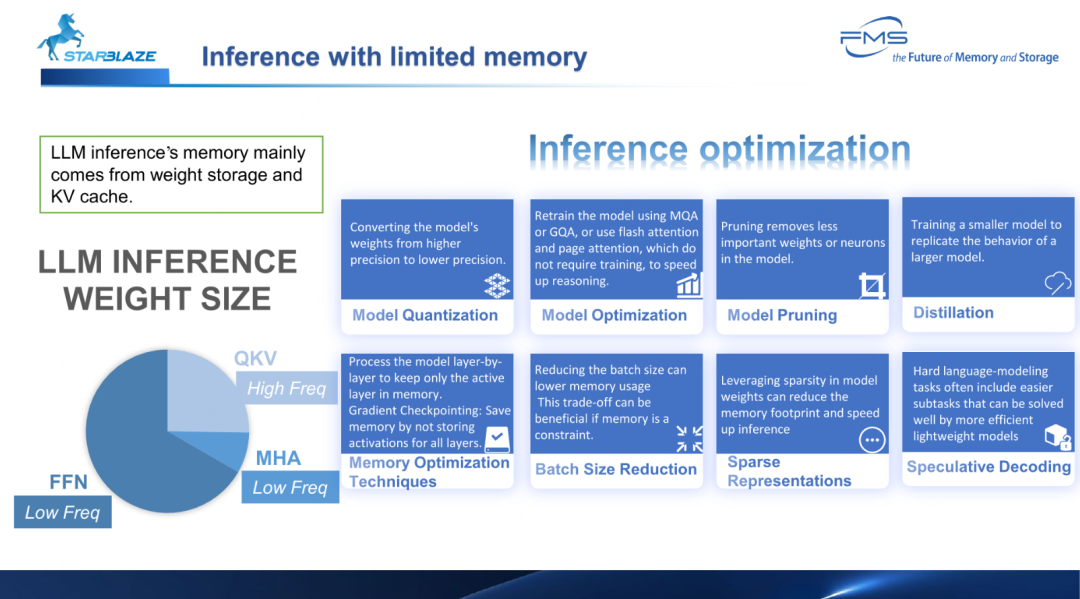

Fig-4

有限内存下的AI推理途径

推理过程与组件

• QKV（高频组件） 是计算注意力权重的核心，用于捕获输入序列中各位置之间的相关性。
• MHA（低频组件） 聚合多个注意力头的结果，增强了模型的全局特征捕获能力。
• FFN（低频组件） 是注意力模块的后处理单元，用于进一步提升特征的表达能力。
• 在推理任务中
  • 输入数据首先经过 QKV 计算相关性，生成上下文相关的注意力表示。
  • MHA 将不同注意力头的特征组合起来，形成多方面的全局特征。
  • 最后通过 FFN 进行进一步的非线性特征映射，形成最终的输出。

区分不同组件的数据频率，合理放置以提高系统的整体效率。

推理优化方法（Inference Optimization）

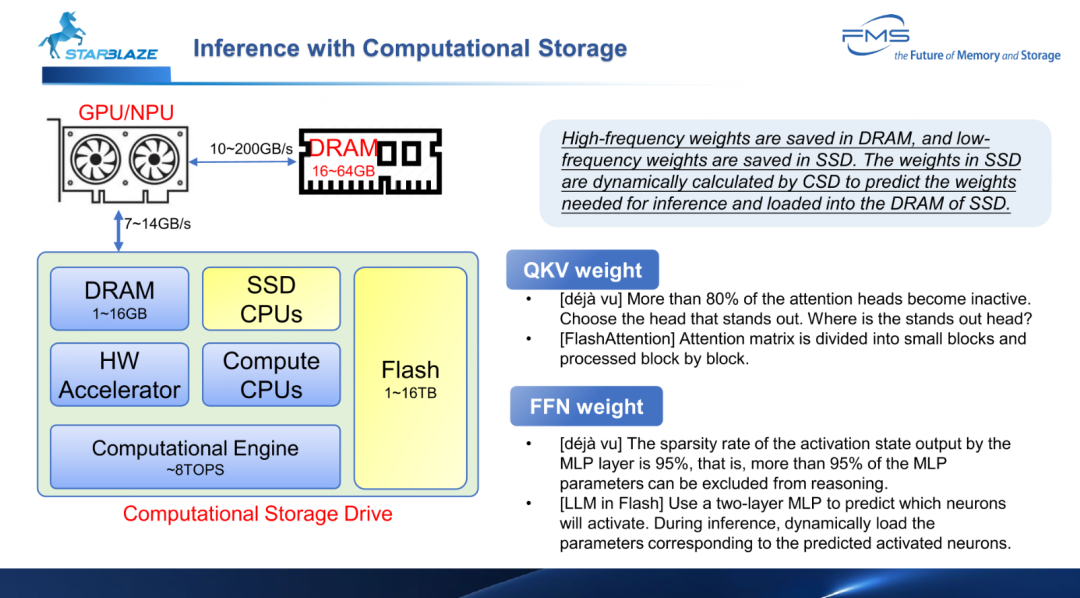

Fig-5

计算型存储（CSD）在推理中的作用

左图示意基于计算型存储耦合的加速计算系统（尤其在边缘受限场景）。

• 基于计算存储的优化
  • 高频权重存储在 DRAM，低频权重存储在 SSD，结合 CSD 的动态计算和加载机制，实现高效推理。
  • CSD 提供硬件加速器和计算 CPU，能够在存储设备中完成部分计算任务，减少 GPU 的计算负担。
• 推理优化方法
  • QKV 优化 减少无效注意力头的计算，并分块处理注意力矩阵。
  • FFN 优化 利用模型稀疏性，动态加载必要参数，进一步降低存储和计算开销。
• 意义
  • 提高存储设备与 GPU 的协同效率，减少内存和计算资源占用，使大模型推理能够在存储受限的环境中高效运行。

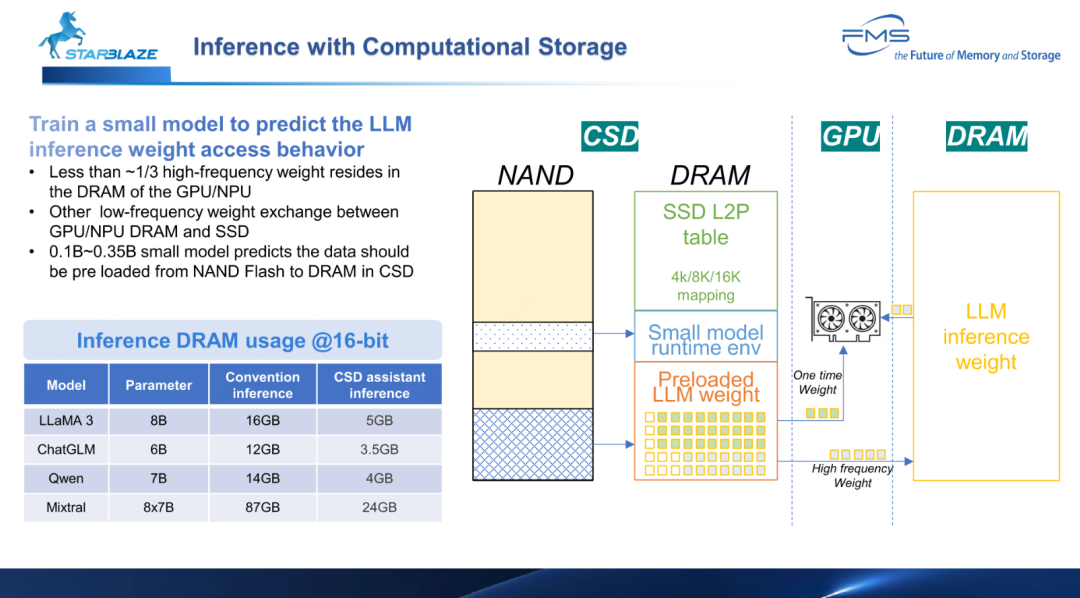

Fig-6

CSD 推理架构

使用小模型预测 LLM 推理中的权重访问行为

• 约有 1/3 的高频权重存储在 GPU/NPU 的 DRAM 中。
• 其他 低频权重在 GPU/NPU 的 DRAM 和 SSD 之间交换。

架构说明

• NAND（Flash 存储）
  • 存储 LLM 的低频权重。
• DRAM（在计算存储设备中）
  • 包含 SSD 的 L2P（逻辑到物理）映射表，用于 4K/8K/16K 大小的映射。
  • 提供小模型的运行时环境，动态预测和加载需要的权重。
  • 预加载的 LLM 权重部分根据小模型的预测结果从 NAND 移入 DRAM。
• GPU/NPU DRAM
  • 存储高频权重和部分一次性加载权重（One-time Weight），为推理提供直接支持。

通过使用小模型预测 LLM 的权重访问行为，结合 计算存储设备（CSD），推理架构能够有效优化存储和计算资源。高频权重直接存储在 GPU/NPU 的 DRAM 中，低频权重则通过动态加载机制从 NAND 加载到 CSD 的 DRAM，再传输到 GPU，显著降低了 DRAM 占用和整体成本。

Fig-7

未来推理的发展方向

1. 应用场景拓展
   • 推理将更贴近终端用户，提供实时、本地化的功能支持，包括个性化助手、创意生成、实时语言处理等。
2. CSD 生态系统完善
   • 通过标准化（如 NVMe 和 SNIA 的规范）和新技术（如 CXL）的支持，计算存储设备（CSD）将成为推理任务的重要组件，减少延迟并提升效率。
3. 结合本地与云计算
   • 本地化的推理能力结合强大的计算存储生态，将推动更快、更个性化的 AI 应用发展。
