CH224K四颗并联电阻怎样留够功耗余量

给桌面仪表加一个 USB-C 取电口，板子还没画完，先遇到一道小题。CH224K 的 VDD 前面那颗电阻，到底该用多大功率？

一种很顺手的做法是把一颗电阻拆成四颗并联。每颗分担一点，看起来就能凉快一些。不过，“每颗少发热”和“整块板少发热”是两件事；标称条件算得过，也不等于电源偏差、阻值偏差一起到来时仍有余量。

下面用一组真实 EDA 电路做功耗审查。重点是把电阻选型变成一项可复算、能拦住越界输入的检查，不承诺这块板已经通过 PD 握手、启动或温升测试。

先看清四颗电阻给谁供电

CH224K供电电阻组局部

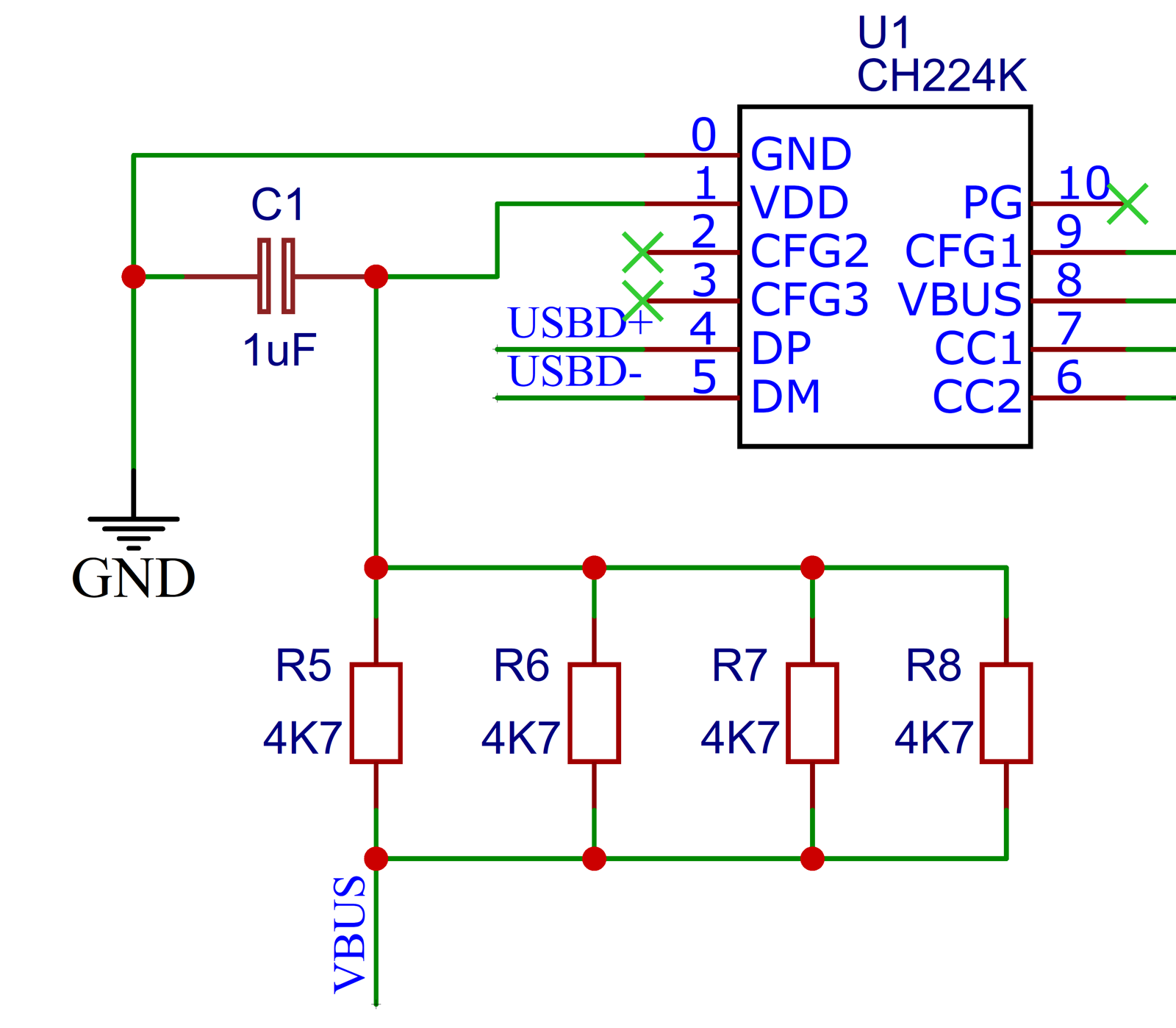

图1　从实际 EDA 矢量图裁出的供电局部。R5～R8 均为 4K7，四颗并联在外部 VBUS 与 U1 的 1 脚 VDD 之间；C1 为 VDD 对地的 1 μF 电容。右侧伸出裁剪区的线仍属于完整工程，不能按断线理解。

这四颗电阻给芯片供电，不串在外部负载的主输出回路里。它们承受的是 VBUS 与 VDD 之间的压差，电流量级是毫安。不要把“USB-C 电源能提供几安培”代入这组电阻的电流公式。

CH224K 的供电也不能照搬某些高压直供器件。CH224DS1 v2.1 中，K 型号的 VDD 采用并联稳压供电方式，需要外围限流电阻及去耦；它与 CH224A/Q 的引脚和供电条件存在差别。这里核对的型号始终是 CH224K。

在 VDD 已进入稳压状态的前提下，电阻组电流分成芯片消耗与稳压吸收两部分。把 VDD 当作 3.3 V 来计算，是稳态近似，不能顺带证明上电过程也成立。

并联分摊功率，阻值决定总账

四颗 4.7 kΩ 并联，等效电阻为 1175 Ω。假设 VBUS 为 20 V、VDD 为 3.30 V，电阻组承受 16.70 V 压差。

计算关系很直接。

ΔV = VBUS − VDD
单支路电流 = ΔV / R
单颗功率 = ΔV² / R
总功率 = 各支路功率之和

由此得到总电流约 14.213 mA、总耗散约 237.353 mW，每颗约 59.338 mW。

把这组数与另一种拆分对照，就能看出并联到底改变了什么。

前两行等效阻值相同，总耗散就相同。热量被分到四个位置，并没有消失。第三行总耗散下降约 14.9%，来自等效阻值从 1 kΩ 增到 1.175 kΩ；同时，留给芯片的供电电流也减少了。

所以，单纯再增加阻值并不是免费的降温办法。需要同时查高电压时的功耗，以及低电压时是否仍有足够的供电电流。

59毫瓦看着不多，角点却可能越界

先设一条明确的选型预算，避免用“摸起来不烫”代替判断。

假设准备使用额定功率 0.125 W 的电阻，并暂按额定值的 50% 分配持续功耗，那么每颗预算是 62.5 mW。标称计算的 59.338 mW 低于这条线，但只剩约 3.16 mW。

接着把三个输入换到不利方向。

• VBUS 取 21 V，作为相对 20 V 增加 5% 的分析示例，不是宣称实测值或 USB PD 规定的容差。
• VDD 取 3.24 V，采用数据手册在 25 ℃ 条件下给出的 K 型号并联稳压电压下限。
• 4.7 kΩ 电阻假设为 ±1%，最小支路阻值取 4653 Ω。实际采购精度未固定，必须用所选料号替换。

此时单颗耗散为 67.788 mW，超过刚才设定的 62.5 mW 预算。超预算表示这套选型规则没有满足，并不等于已经证明电阻会损坏。

电阻功耗角点计算曲线

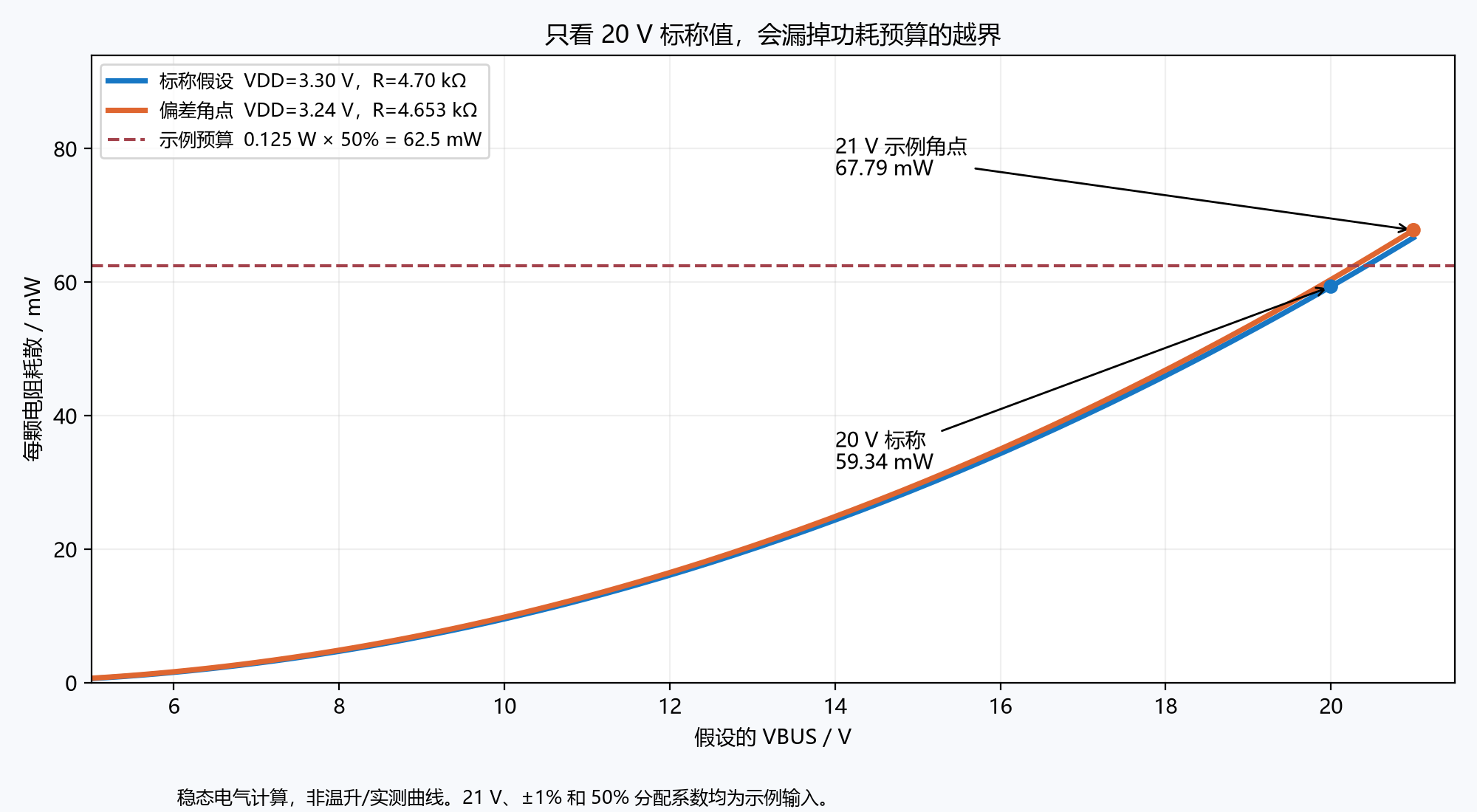

图2　由随文程序生成的稳态电气计算图。曲线不是测温结果；橙色线采用较低的 VDD 和支路阻值。21 V 示例角点越过了 0.125 W×50% 的预算线。

保持这组角点和 50% 分配系数，反推所需额定功率至少约为 0.1356 W。若换成真正额定 0.25 W 的器件，125 mW 的分配预算能够通过这一步电气初筛。

但不要直接把 BOM 里的“0805”改写成“0.25 W”。0805 是尺寸，额定功率还取决于具体系列、端头、基板与测试条件。正确的比较对象应是：实际料号在使用温度下的允许功率，再乘设计分配系数。环境温度超过降额起点后，不能继续拿室温额定值硬比。

这也是本次改进的落点。保留已核对的四支路拓扑，把额定功率、精度、电源上限、VDD 下限和分配系数显式输入检查程序。先让选型表暴露不够余量的方案，再根据实际器件与散热条件定料，不把封装名当额定参数。

高电压算功耗，低电压还要算电流

前面的角点电阻组总电流约 15.267 mA。数据手册在 25 ℃ 条件下给出 K 型号并联稳压吸收能力最高 30 mA；电阻组总电流还包含芯片本身的消耗，可作为稳压吸收电流的保守上界，不能据此宣布所有温度下都已验证。

再看 5 V 一端。取 VDD 为 3.36 V、电阻偏大 1%，四支路可提供的稳态电流约为 1.382 mA。若有一颗开路，只剩约 1.036 mA。

这些数字可以帮助发现供电预算变窄，却还不能回答“芯片一定能启动吗”。还缺启动所需电流、去耦充电过程及实际电源动态等依据。本次没有用稳态公式冒充启动验证。

故障也不能只看总电阻变化。单颗开路后，只有在 VDD 仍保持稳压时，其余三颗的单颗功率才基本不变，总电流下降四分之一。如果一颗短路，则相当于把整个并联组短接，限流路径被绕过，应直接判为不允许继续使用的状态。

PCB让热有地方走，也暴露了版本边界

实际PCB顶底层对照

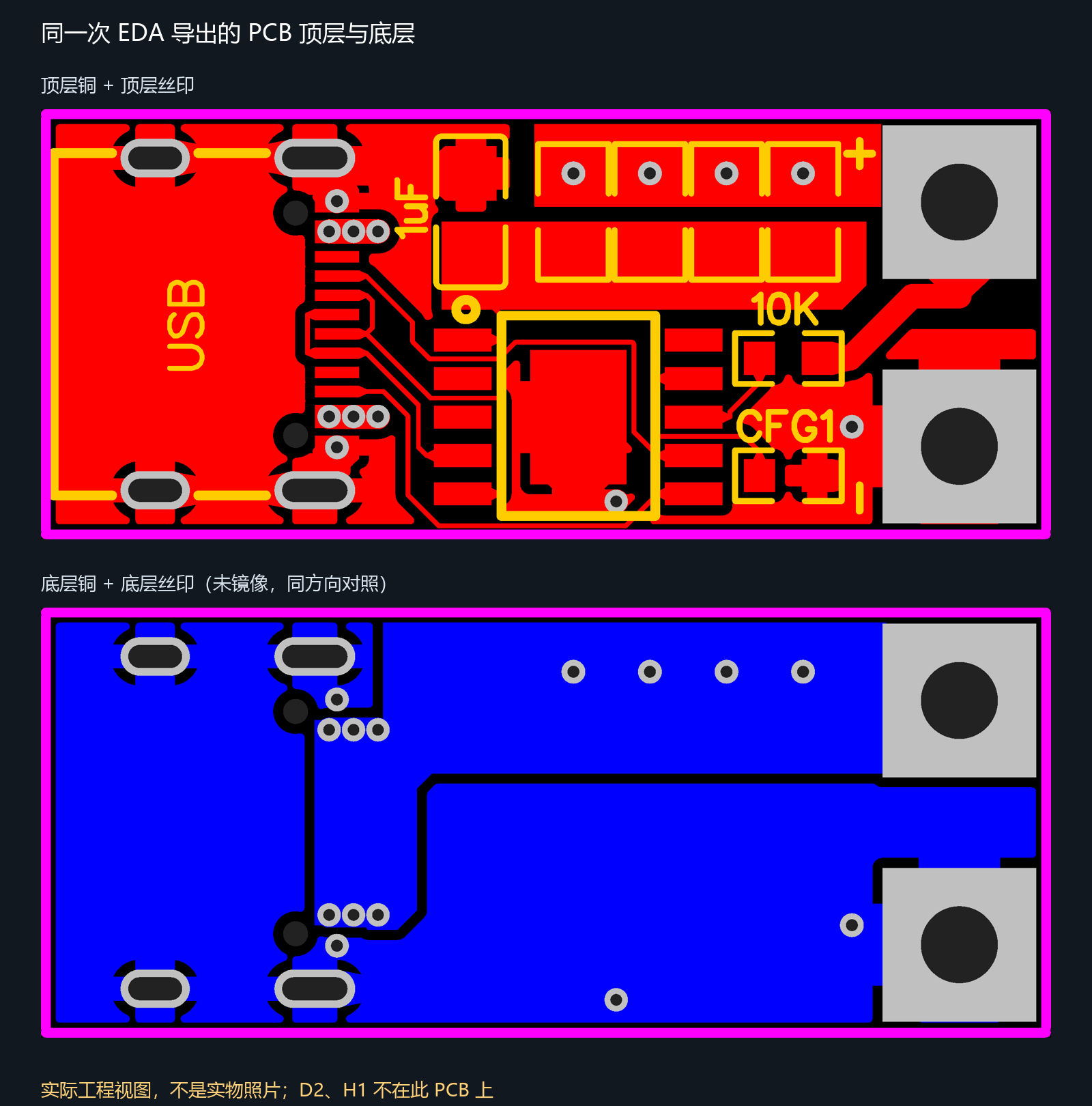

图3　同一次 EDA 导出的顶层与底层，底层未镜像，便于按同方向比对。图中是铜层和丝印，不是焊接实物，也没有温度信息。

顶层上方横排的四个电阻位置，把原本集中在一颗器件上的功耗分散开。能否获得足够的温升余量，还与焊盘、铜连接、器件间距、板材、外壳及周围热源有关。仅凭“大面积铺铜”或红蓝颜色，既不能计算热阻，也不能认定铜皮就是地。

核对快照时还发现一个需要停下来的细节：原理图有 D2、H1，当前 PCB 中却没有这两个器件；原理图 H1 的输出取自 VBUS，不能把旁边 D2 那条支路当成 H1 已具有防倒灌功能的依据。PCB 中显示为 CFG1 的电阻对应原理图 R3。

实际原理图范围对照

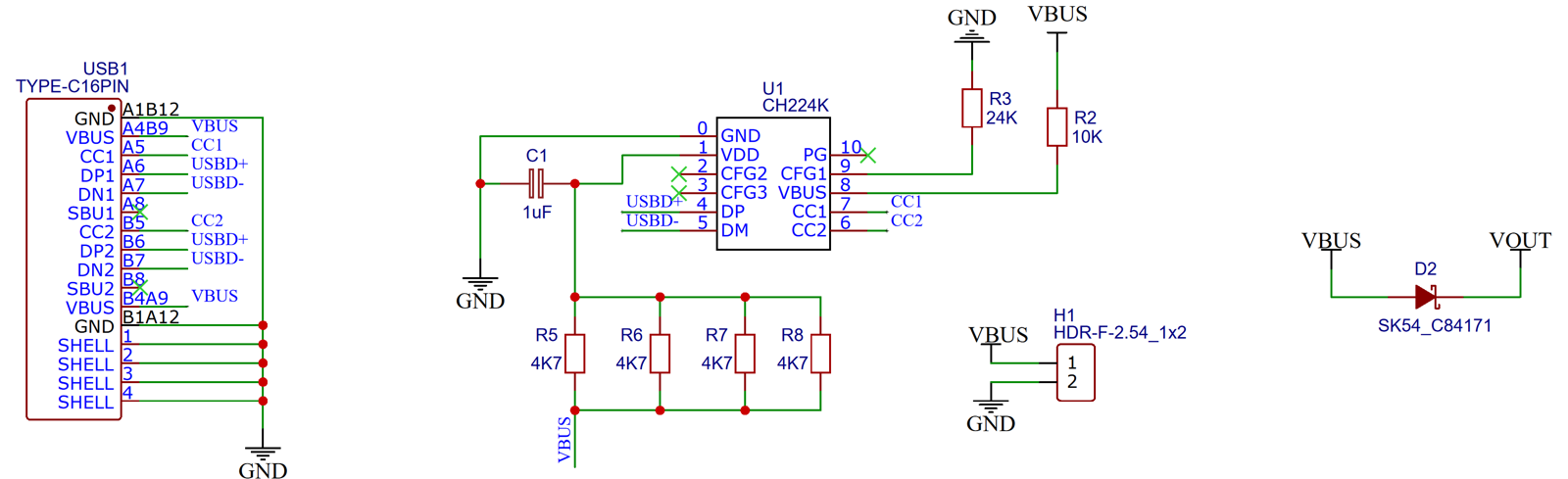

图4　实际工程的整体电路区，用于核对供电支路与右侧 D2/H1 的位置。全图细节以工程快照为准，图1单独放大了本次计算涉及的部分。

因此，本次只使用已交叉核对的 VBUS 至 VDD 电阻组、C1 及相关器件信息做电气功耗审查。完整板的输出保护、PD 配置、铜皮连通和载流能力不在通过范围内，也不提供“照图焊接即可使用”的整板保证。把共同确认的部分与尚未对齐的部分分清，才能避免一份功耗计算替整块板背书。

把口算变成可重复的选型检查

下面这段可以直接在 Python 3.9 及以上版本运行，不需要额外依赖。它给出的结果与随文完整程序使用同一公式和同一组输入。

from power_budget import assess, bank

nominal = bank(20.0, 3.30, [4700.0] * 4)
print(round(nominal["branch_w"][0] * 1000, 3))
# 59.338 mW per resistor

result = assess(
    vbus_max=21.0,
    vdd_min=3.24,
    resistance=4700.0,
    count=4,
    tolerance=0.01,
    rated_w=0.125,
    allocation=0.50,
)
print(result["power_screen_pass"])
# False
print(round(result["minimum_nameplate_w"], 4))
# 0.1356 W, before real temperature derating

完整包内的 bank() 对每条支路分别计算，支持不等值电阻；assess() 按最大压差和最小阻值计算功耗。非有限数、零或负电阻、无效容差等输入会被拒绝，不会被误报成“通过”。

解压源码包后，在工程目录运行以下命令即可复核。

python power_budget.py
python power_budget.py --json
python verify_snapshot.py
python -m unittest -v

实际离线核验结果整理图

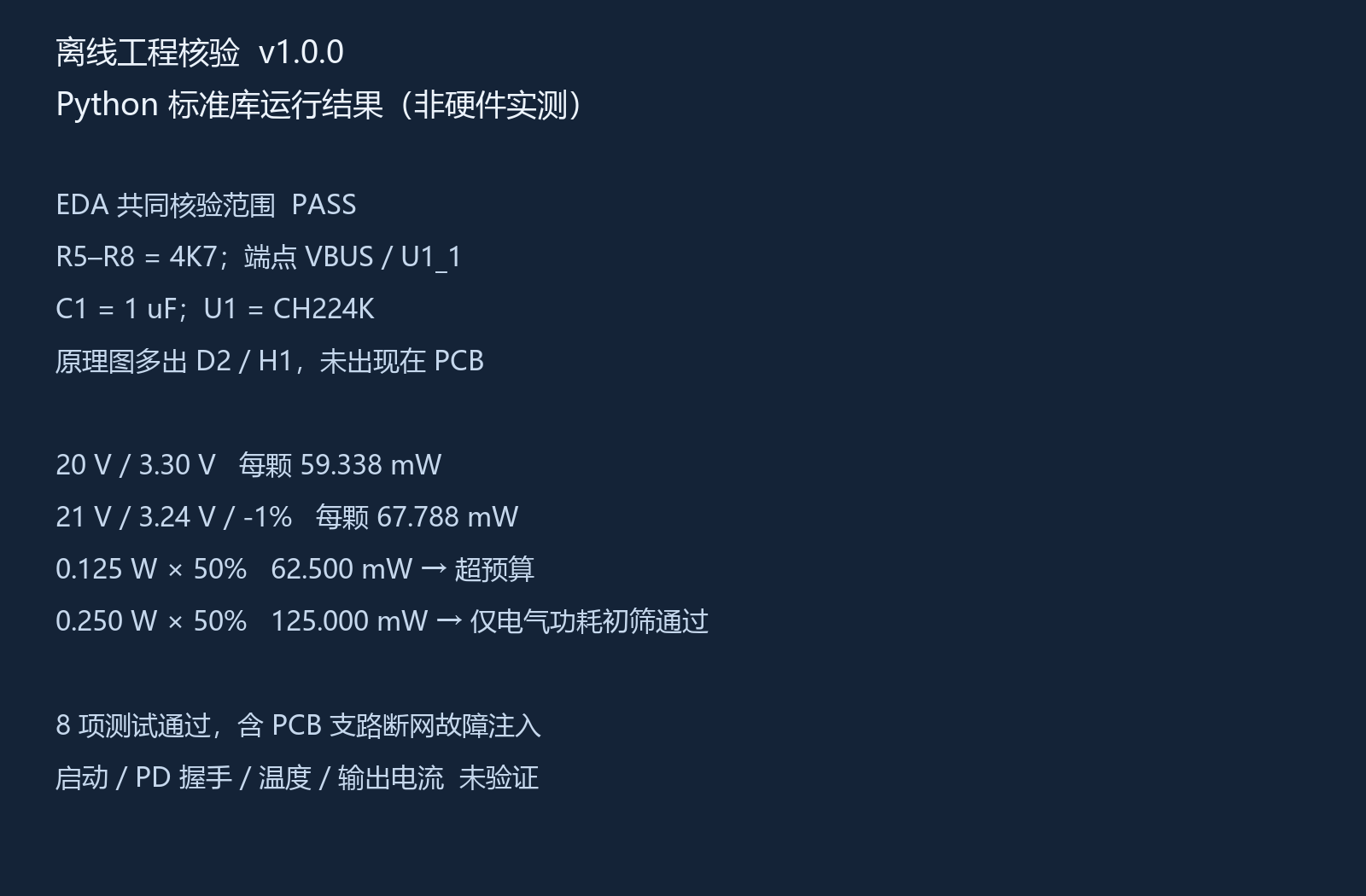

图5　由实际程序输出整理的离线核验结果。8项测试包括功率守恒、等效阻值、容差角点、开路支路及无效参数检查；另把 PCB 快照的一条 R5 网络改成断开，确认快照检查会拒绝这种不一致。

verify_snapshot.py 是针对随包快照的有限检查器，核对器件值、原理图正交连线与网络标号、PCB 焊盘网络名。它不替代 ERC/DRC，更不把网络名相同当成铜皮已完整连通。

这套流程留下的是可复算的判断：四颗 4K7 在标称条件下每颗约 59.34 mW，而示例角点会上升到 67.79 mW。真正要焊板时，把实际料号、温度降额和电源条件填进去，先过电气功耗筛选，再做启动、握手及温升检查。四颗电阻是否够用，最终要靠这几项依据合在一起回答。
