EPC‑TLT153 异构工控机：多接口工业设备实测与应用指南（四）

3.3.5 LAN测试

目前网口节点对应关系如下：

LAN3：eth2

LAN4：eth3

（1）LAN3网口测试

请使用网线将EPC-TLT153-ME工控机的LAN3网口（即EX-TLMultiETH多网口扩展板的LAN1网口）、PC机连接至同一个路由器，启动系统。

执行如下命令，打开LAN3网口。此时可观察到，标准RJ45接口的绿色LED（用于指示连接状态）常亮、黄色LED（用于指示通信状态）呈现闪烁状态。当断开网络连接后，这两个LED指示灯将全部熄灭。

Target# echo 1023 > /sys/class/gpio/export

Target# echo out > /sys/class/gpio/gpio1023/direction

Target# echo 0 > /sys/class/gpio/gpio1023/value

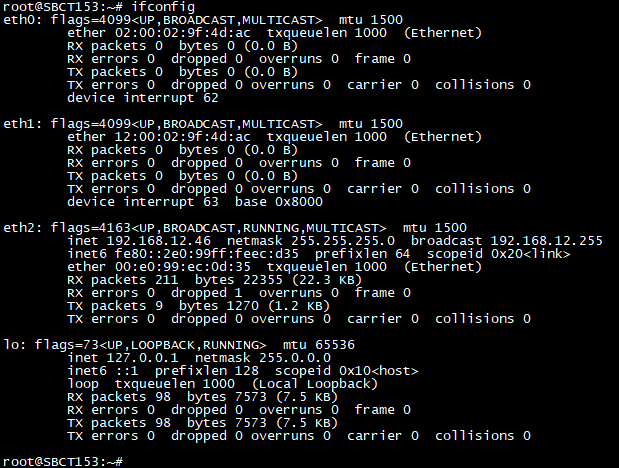

如对应网卡未自动获取到IP，请执行如下命令。

Target# ifconfig eth2 down

Target# ifconfig eth2 up

Target# udhcpc -i eth2

Target# ifconfig

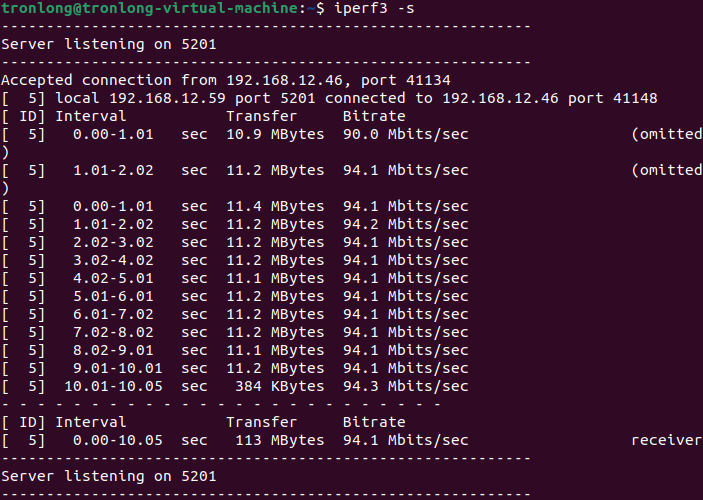

a) TCP带宽测试

如下使用Iperf3工具测试评估板与PC机的网络通信带宽。若未安装，可在Ubuntu中执行"sudo apt-get install iperf3"安装。

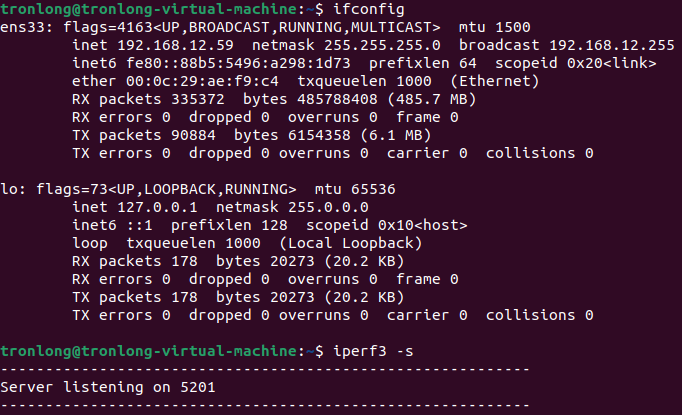

在Ubuntu执行如下命令查看PC机IP地址并等待评估板连接。

Host# ifconfig

Host# iperf3 -s

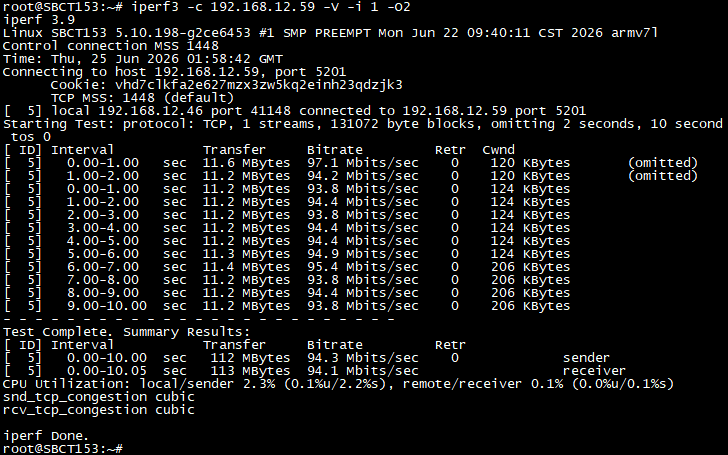

在单板机系统执行如下命令测试网络通信带宽，192.168.12.59为Ubuntu实际IP地址。测试完成后，Ubuntu和单板机均会打印测试结果，不同测试环境，测试结果将会有所差异。

Target# iperf3 -c 192.168.12.59 -V -i 1 -O2

b) UDP带宽测试

在Ubuntu系统执行如下命令，查看PC机IP地址并等待单板机连接。

Host# ifconfig

Host# iperf3 -s

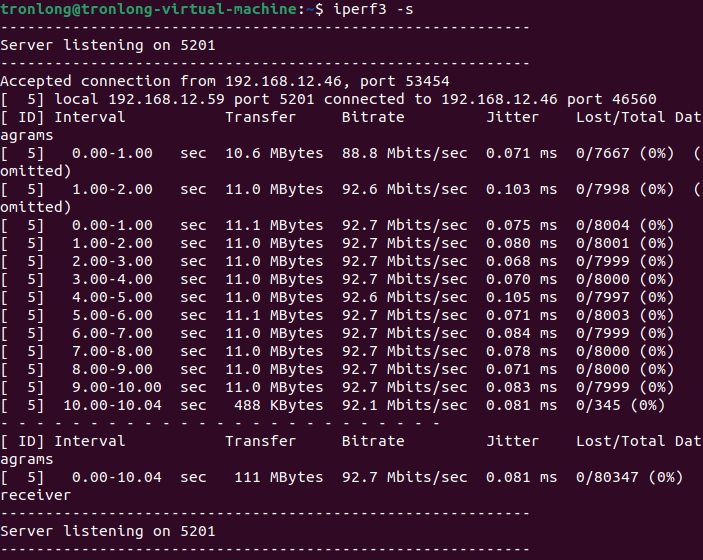

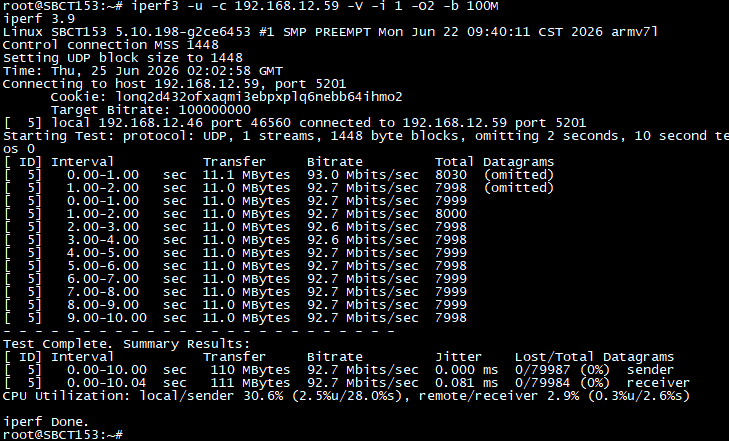

在单板机文件系统执行如下命令测试网络通信带宽，命令中192.168.12.59为PC机IP地址。测试完成后，Ubuntu系统和单板机均会打印测试结果。不同测试环境，测试结果将会有所差异。

Host# iperf3 -u -c 192.168.12.59 -V -i 1 -O2 -b 100M

（2）LAN4网口测试

请使用网线将EPC-TLT153-ME工控机的LAN4网口（即EX-TLMultiETH多网口扩展板的LAN2网口）、PC机连接至同一个路由器，启动系统。

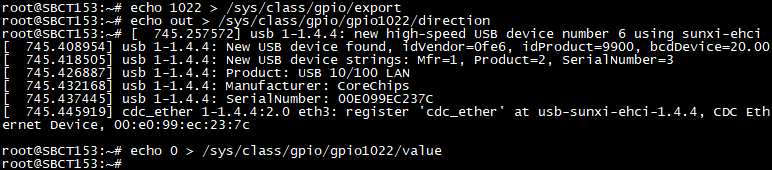

执行如下命令，打开LAN4网口。此时可观察到，标准RJ45接口的绿色LED（用于指示连接状态）常亮、黄色LED（用于指示通信状态）呈现闪烁状态。当断开网络连接后，这两个LED指示灯将全部熄灭。

Target# echo 1022 > /sys/class/gpio/export

Target# echo out > /sys/class/gpio/gpio1022/direction

Target# echo 0 > /sys/class/gpio/gpio1022/value

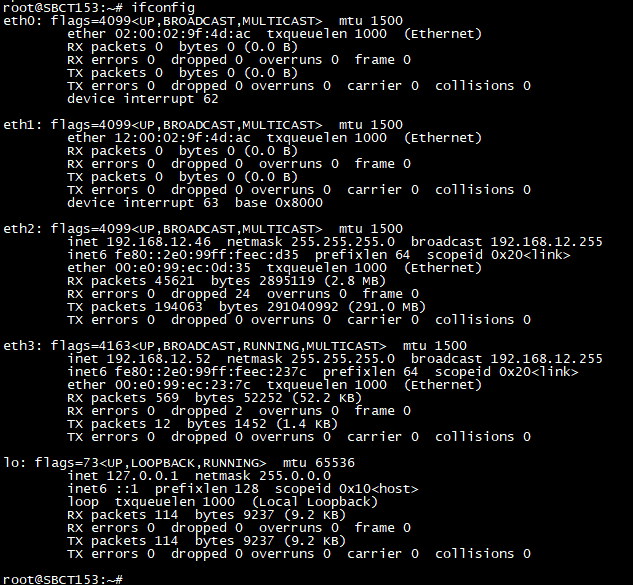

如对应网卡未自动获取到IP，请执行如下命令。

Target# ifconfig eth3 down

Target# ifconfig eth3 up

Target# udhcpc -i eth3

Target# ifconfig

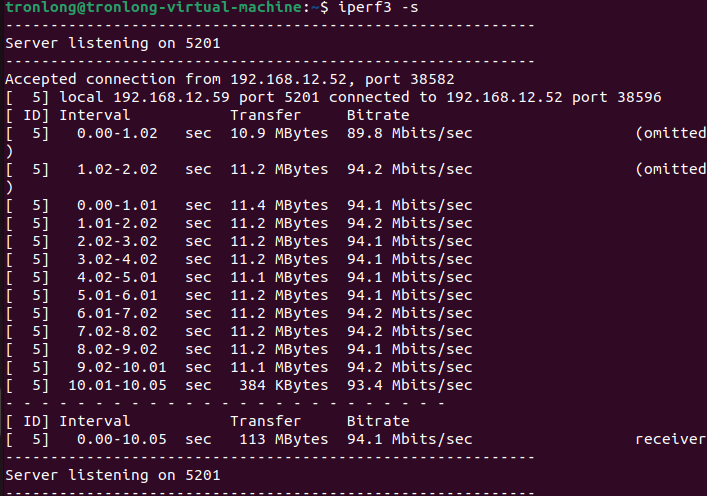

a) TCP带宽测试

如下使用Iperf3工具测试评估板与PC机的网络通信带宽。若未安装，可在Ubuntu中执行"sudo apt-get install iperf3"安装。

在Ubuntu执行如下命令查看PC机IP地址并等待评估板连接。

Host# ifconfig

Host# iperf3 -s

在单板机文件系统执行如下命令测试网络通信带宽，192.168.12.59为Ubuntu实际IP地址。测试完成后，Ubuntu和单板机均会打印测试结果，不同测试环境，测试结果将会有所差异。

Target# iperf3 -c 192.168.12.59 -V -i 1 -O2

b) UDP带宽测试

在Ubuntu系统执行如下命令，查看PC机IP地址并等待单板机连接。

Host# ifconfig

Host# iperf3 -s

在单板机文件系统执行如下命令测试网络通信带宽，命令中192.168.12.59为PC机IP地址。测试完成后，Ubuntu系统和单板机均会打印测试结果。不同测试环境，测试结果将会有所差异。

Host# iperf3 -u -c 192.168.12.59 -V -i 1 -O2 -b 100M

4 电气特性

EPC-TLT153工控机系列电气特性的相关参数请参考《SBC-TLT153工业单板机使用说明书》。

5 安装说明

5.1 导轨式安装

EPC-TLT153工控机支持导轨式安装，相关安装配件清单如下。

5.1.1 水平安装

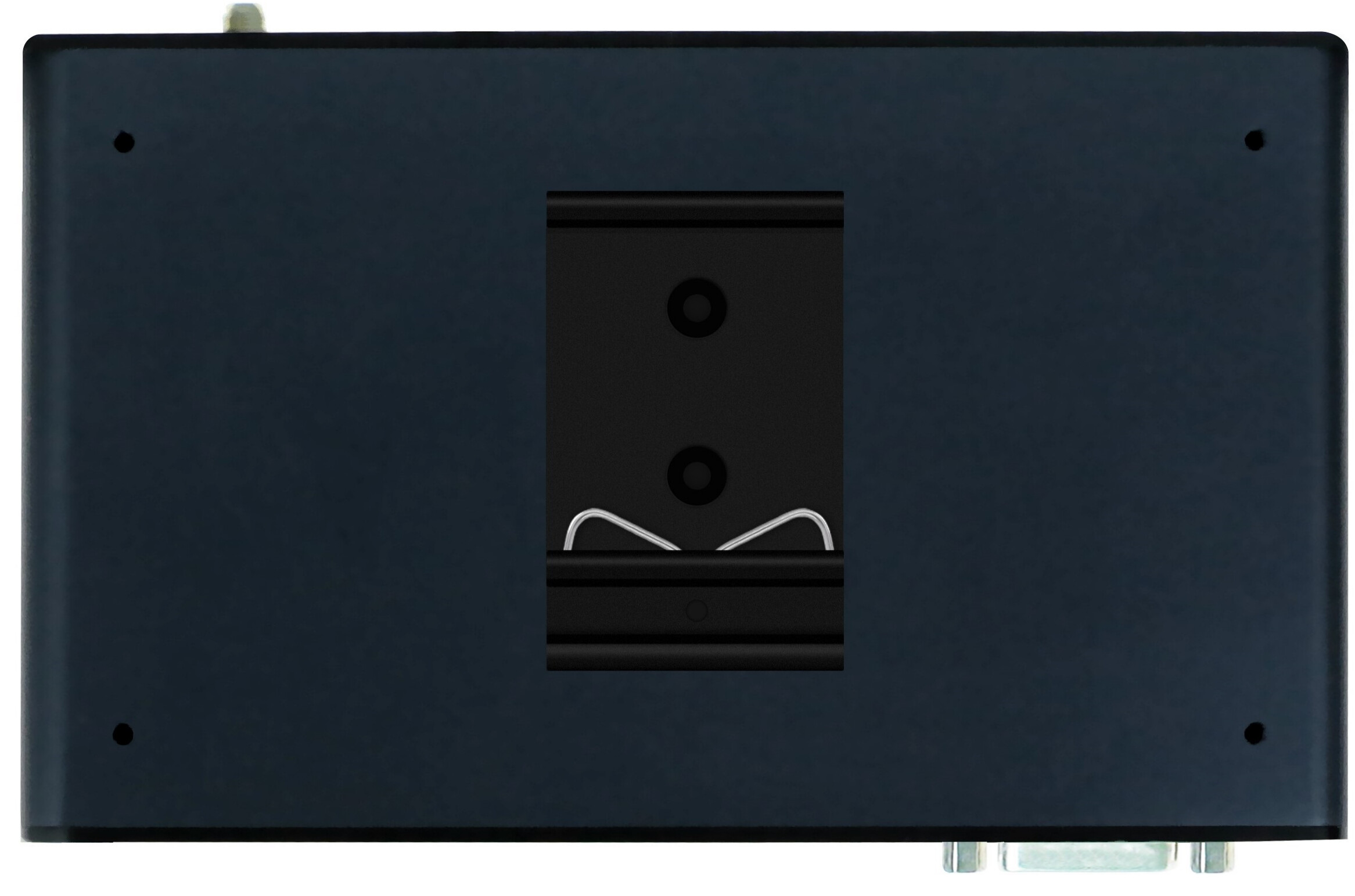

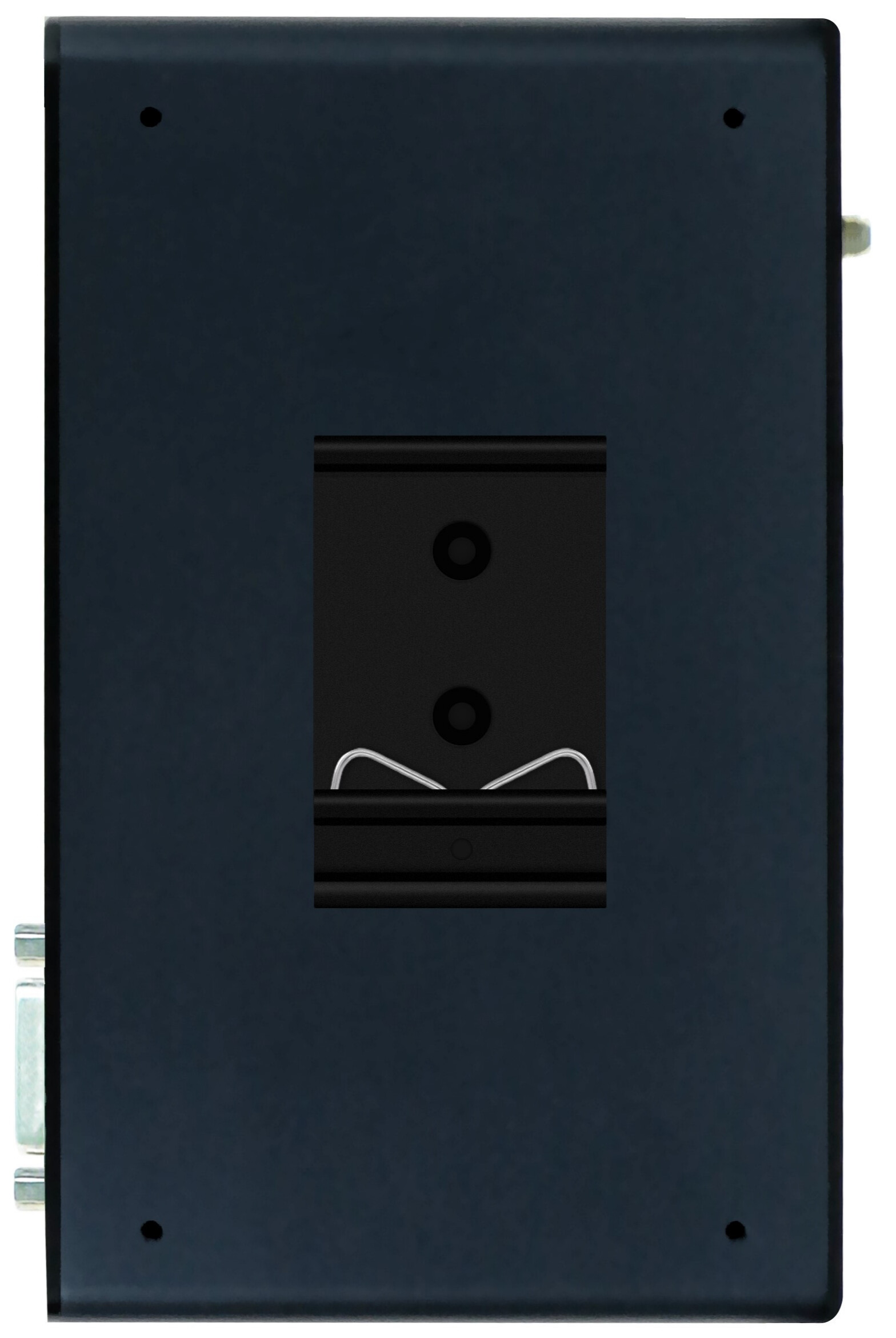

a) 请参考下图，将DIN卡扣按垂直方位放置到外壳对应位置，然后配套2颗螺丝将其拧紧固定，安装效果图如下所示。

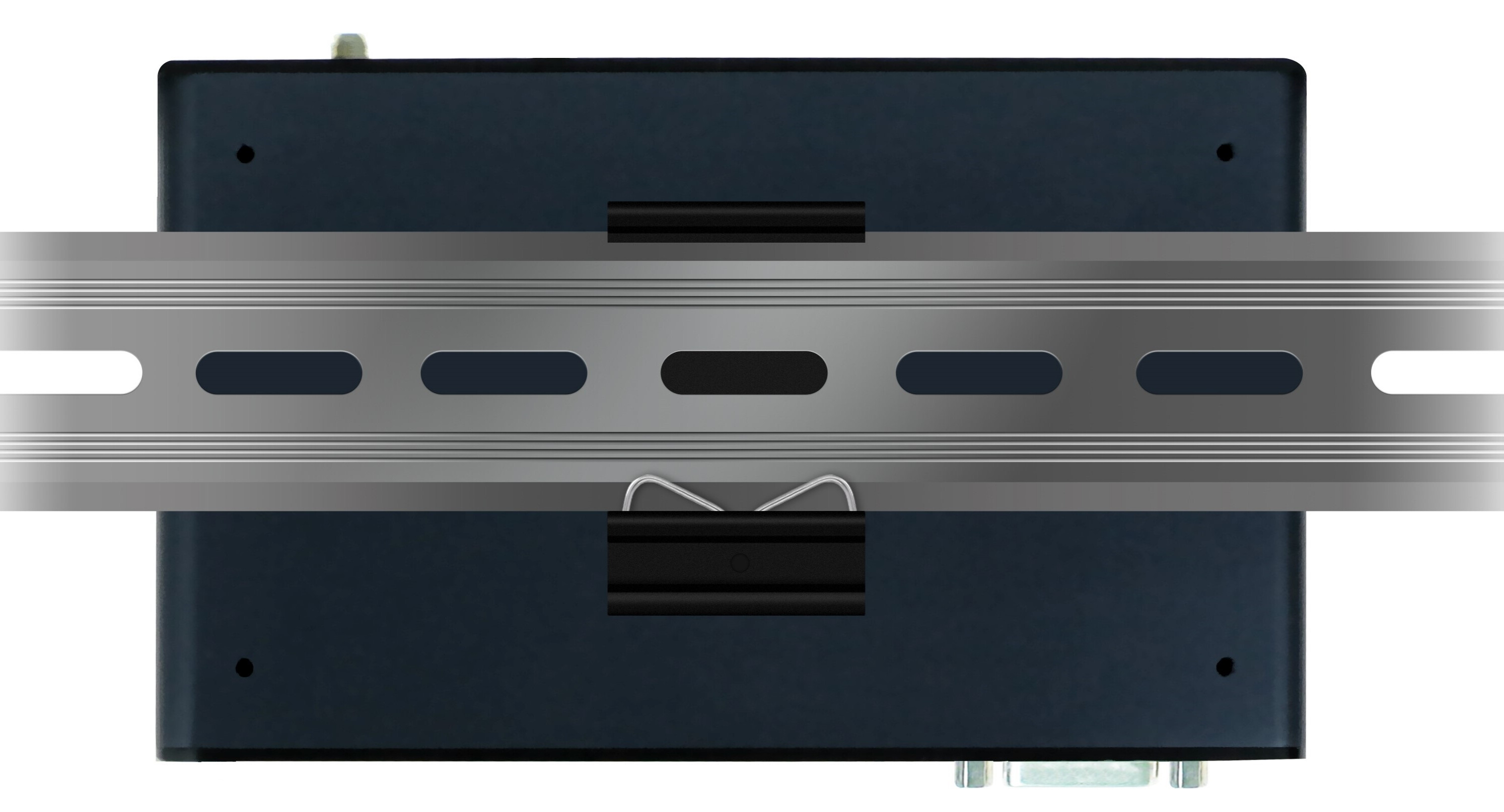

b)将导轨卡扣带有卡扣结构的一端对准导轨上的卡槽并推入卡紧，然后稍用力按压导轨卡扣的另一端（末端），直至完全卡合到位，即完成安装。安装效果图如下所示。

5.1.2 垂直安装

a) 请参考下图，将DIN卡扣按水平方位放置到外壳对应位置，然后配套2颗螺丝将其拧紧固定，安装效果图如下所示。

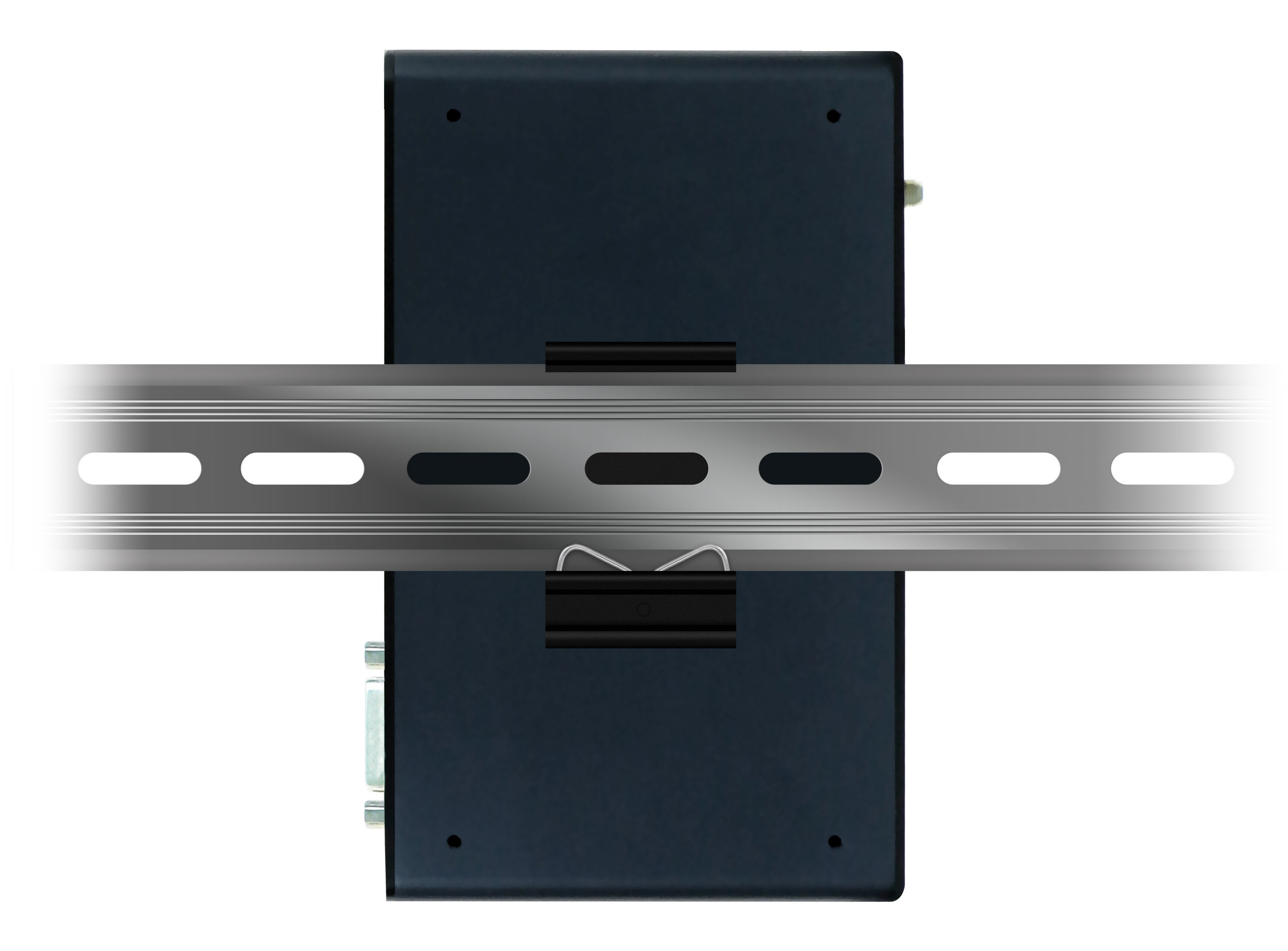

b) 请先将导轨卡扣带有卡扣结构的一端对准导轨上的卡槽并推入卡紧，然后稍用力按压导轨卡扣的另一端（末端），直至完全卡合到位，即完成安装。具体请参考下图所示。

5.2 壁挂式安装

EPC-TLT153工控机支持壁挂式安装，相关安装配件清单如下。

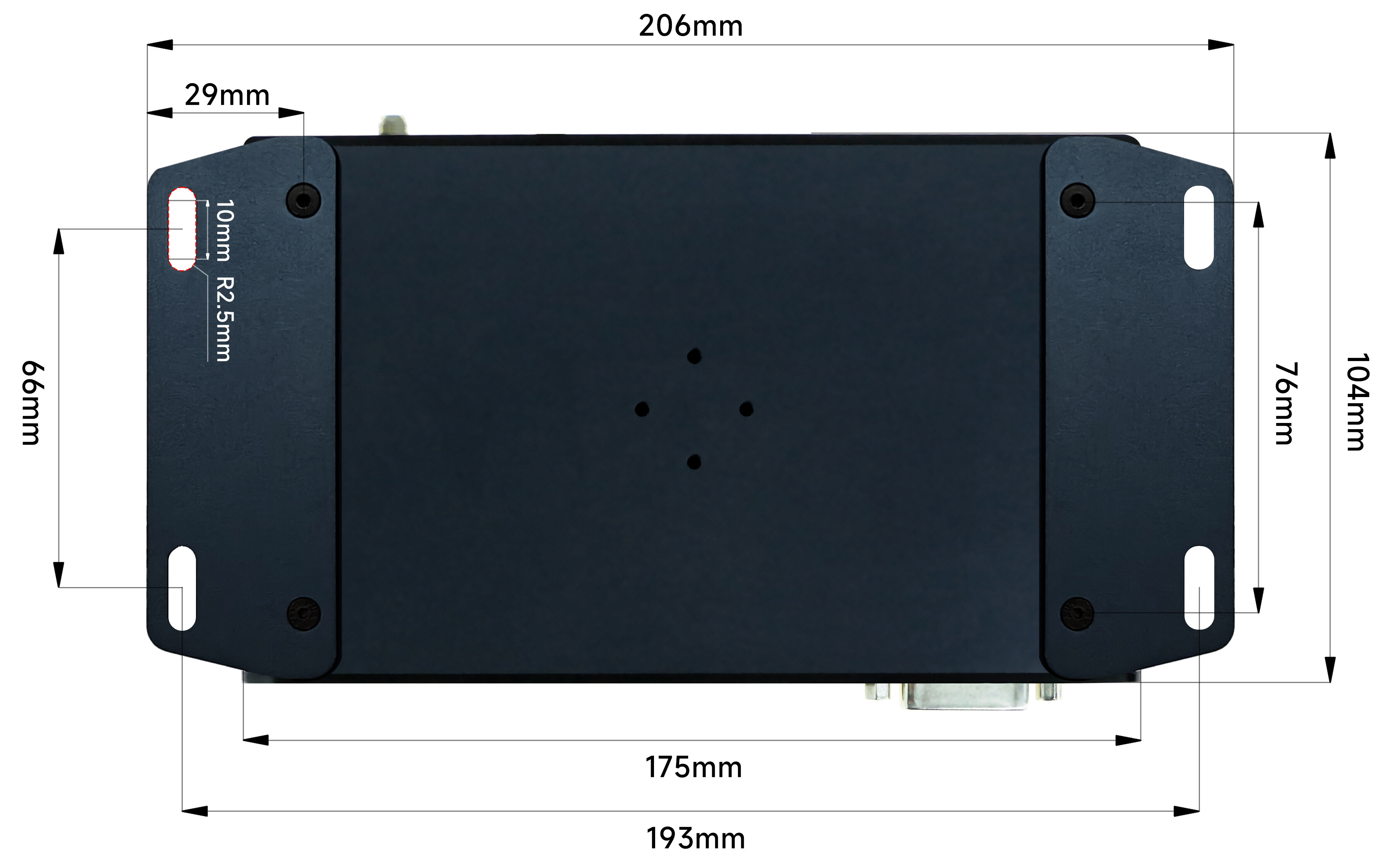

请将挂耳定位孔精确对准外壳对应螺纹孔位，并使用提供的4颗螺丝进行紧固，即完成安装。具体请参考下图所示。
