HMC8412LP2FETR，0.4~11GHz 1.4dB 低噪声 MMIC 放大器

核心特性（FEATURES）

1. 低噪声：0.4~3GHz 典型噪声系数仅 1.4dB，9~11GHz 最高 1.8dB
2. 高增益：全频段典型增益最高 15.5dB（0.4~3GHz），9~11GHz 仍有 12~14dB
3. 高线性度：输出三阶截点 OIP3 典型最高 33dBm，二阶截点 OIP2 最高 41.5dBm
4. 功率输出：饱和输出功率 Psat 典型 20.5dBm，1dB 压缩点 OP1dB 最低 15dBm
5. 供电简单：单路正电源 2~6V，标准 5V 工作电流 60mA，外置电阻可调静态电流
6. 射频免匹配：输入 / 输出内部集成 50Ω 匹配，无需外部匹配元件
7. 小型封装：2mm×2mm 6 引脚 LFCSP（CP-6-12），符合 RoHS 环保标准
8. 高反向隔离：300MHz~13GHz 反向隔离优于 20dB，高频衰减至 - 40dB

绝对最大额定值（ABSOLUTE MAXIMUM RATINGS）

• 漏极电压 VDD：7V（超过永久损坏芯片）
• 射频输入功率：25dBm
• 85℃连续功耗 Pdiss：0.82W；85℃以上每升高 1℃降额 9.15mW
• 存储温度：-65℃ ~ +150℃
• 工作环境温度：-40℃ ~ +85℃
• 沟道最高温度：175℃；标准工况 (5V/60mA/85℃) 沟道温度 117.8℃

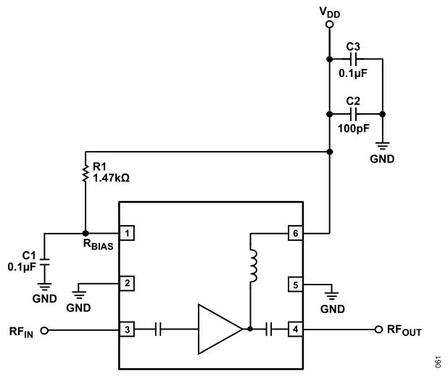

应用电路


1. 偏置支路：R1=1.47kΩ 跨接 RBIAS 与 VDD；RBIAS 引脚并联 0.1μF 电容到地滤波
2. 电源去耦：VDD 引脚并联 0.1μF+100pF 双电容到地，抑制电源射频噪声
3. 射频端口：RFIN、RFOUT 直接接 50Ω 射频传输线，无需隔直电容（片内集成）
4. 接地要求：所有 GND 引脚与底部裸焊盘通过多过孔连接 PCB 完整地平面
