从NOR Flash 到 NAND Flash 和SD NAND，从底层结构到应用差异

在嵌入式系统开发中，“存储选型”是经常会遇到的问题，特别是许多曾长期使用 NOR

　　Flash 的工程师，在切换到 NAND Flash 时常常感到疑惑：

　　为什么 NAND Flash 容量更大、价格更低，却需要 ECC、垃圾回收、磨损均衡等复杂

　　机制？

　　为什么写入小数据时 NAND 会变慢甚至卡顿？

　　为什么 NAND 需要坏块管理，而 NOR 不需要？

　　为什么NOR随机读取速度很快，而顺序写入速度却不理想？而NAND情况却有一些截

　　然相反？

　　要回答这些问题，必须从最底层——存储单元结构与组织方式理解 NOR 与 NAND 的不同。

　　一、NOR 与 NAND 的共同点

　　在很多工程师看来，两者很不同，但从底层物理结构来看，它们其实有共同基础：

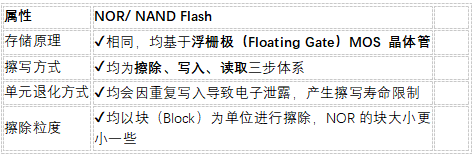

NOR Flash与NAND Flash两者的共同点

　　因此，两者的本质差异不是存储方式不同，而是存储单元的组织方式不同。

　　二、底层结构差异决定使用方式差异

　　1）NOR Flash：并联结构 → 随机访问友好

　　NOR 内部单元呈并联矩阵结构，每个存储位可以直接寻址读取和写入

　　因此 NOR 支持：

• 　　字节级（Byte）读取
• 　　直接执行（XIP：Execute In Place）
• 　　低延迟随机读取

　　但这一结构占芯片面积大，因此 NOR 容量往往较小、成本较高，顺序读写速度慢，随机写入速度也不快。

　　2）NAND Flash：串联结构 → 大容量、顺序访问友好

　　NAND 单元呈串联结构，一次访问必须经过一条存储链：

　　读取方式是：读取一页（Page），再从中定位需要的数据

　　因此 NAND 的特性是：

• 　　以页（Page）为基本写入单位
• 　　以块（Block）为基本擦除单位
• 　　读取偏向顺序读写

　　这种结构大幅提高了存储密度，使 NAND 的容量成本优势极其明显，但也带来两个问题：

• 　　写入小数据时需“读—改—写（Read-Modify-Write）”，容易造成写入放大问题
• 　　需要 ECC（纠错）、坏块管理、磨损均衡算法

　　三、寿命与可靠性差异

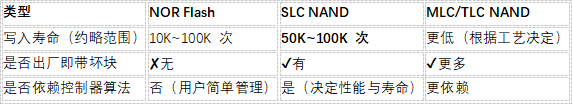

NOR Flash与SLC NAND Flash两者寿命与可靠性差异

　　这里是很多工程师误解的关键点：

　　不是 NAND 天然寿命短，而是 NAND 寿命依赖控制管理。

　　特别是 SLC NAND，由于每个单元只存储 1bit，写入判定窗口宽、容错性强，如果搭配：

• 　　坏块管理（Bad Block Management）
• 　　磨损均衡（Wear Leveling）
• 　　预留空间（Over Provisioning）
• 　　强纠错算法（ECC，例如 LDPC 或 BCH）

　　那么 其实际寿命可以比某些 NOR Flash 更高，并且写入速度显著更快。

　　四、两者优缺点与适用场景

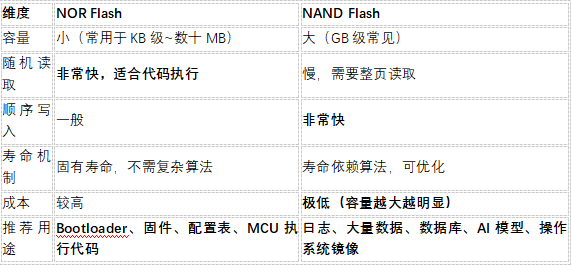

NOR Flash与NAND Flash两者优缺点与适用场景

　　一句话总结：

　　NOR适合存程序，NAND适合存数据。

　　五、如何让NAND发挥优势？——靠控制器，而不是靠用户

　　裸 NAND 如果直接写，会出现：

• 　　写入放大
• 　　卡顿
• 　　坏块不可控
• 　　寿命快速衰减

　　因此 NAND 必须配套：

• 　　ECC
• 　　Page Cache（缓存机制）
• 　　FTL（Flash转换层）
• 　　磨损均衡与垃圾回收
• 　　OP（预留空间）策略

　　当这些机制完善后，尤其是 SLC NAND，其性能和寿命远优于 NOR，且容量价格优势明显。

　　六、CS SD NAND：让 NAND 的优势变得“可直接使用”

　　前面已经提到，NAND Flash 的性能与寿命并不由硬件本身决定，而是由Flash管理管算法决定。

　　对于许多工程团队来说，理解 NAND 并不难，但要自己开发一套成熟可靠的 NAND 管理算法体系——难度和成本非常高，并且可能带来不可控的量产风险。

　　为了降低这种使用门槛，CS推出了一种更成熟、更工程友好的解决方案：SD NAND

　　CS SD NAND采用 NAND Flash 作为物理存储介质，并在内部集成控制器，通过 SD 协议向外提供标准存储接口的集成型存储器件。

　　简单理解，它是：

　　✔ NAND Flash 的容量与价格优势

　　✔ 控制器处理 ECC、磨损均衡、垃圾回收

　　✔ 使用方式类似 TF 卡或 eMMC

　　✔ 并提供 LGA封装方式，适用于量产贴片

　　一个更好理解的比喻:

　　NOR 是精密螺丝刀，适合固定关键零件；

　　NAND 是一个装满工具的工具箱，功能强大但需要懂得使用；

　　而 SD NAND 则是——帮你把工具箱整理好、分类好、标好标签，还随拿随用的工程助手。

　　换句话说——SD NAND 不是改变 NAND，而是让 NAND 的能力真正可交付、可落地、可规模应用。

　　CS SD NAND 的意义与价值

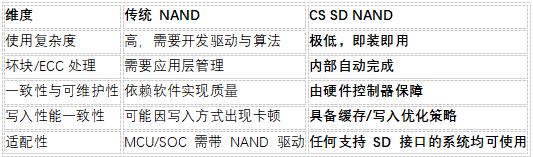

CS SD NAND与传统NAND的维度意义价值

　　CS SD NAND 适用场景

• 　　工控与工业计算机（IPC）
• 　　边缘计算设备、智能网关
• 　　MCU + RTOS 设备（替代 NOR + SD 卡组合）
• 　　数据记录器（log recorder）
• 　　车规电子、智能仪表
• 　　AI模块、Linux/Android嵌入式平台

CS SD NAND 适用场景

       当系统仍需焊接式可靠存储，但容量需求超过 NOR 范围时，SD NAND 就是最佳选型。

　　它不只是让 NAND 更好，更是让工程师更轻松，产品更稳定。

亲爱的卡友们，如果看完文章之后还是有疑惑或不懂的地方，请联系我们，自己去理解或猜答案是件很累的事，请把最麻烦的事情交给我们来处理，术业有专攻，闻道有先后，深圳市雷龙发展专注存储行业13年，专业提供小容量存储解决方案。

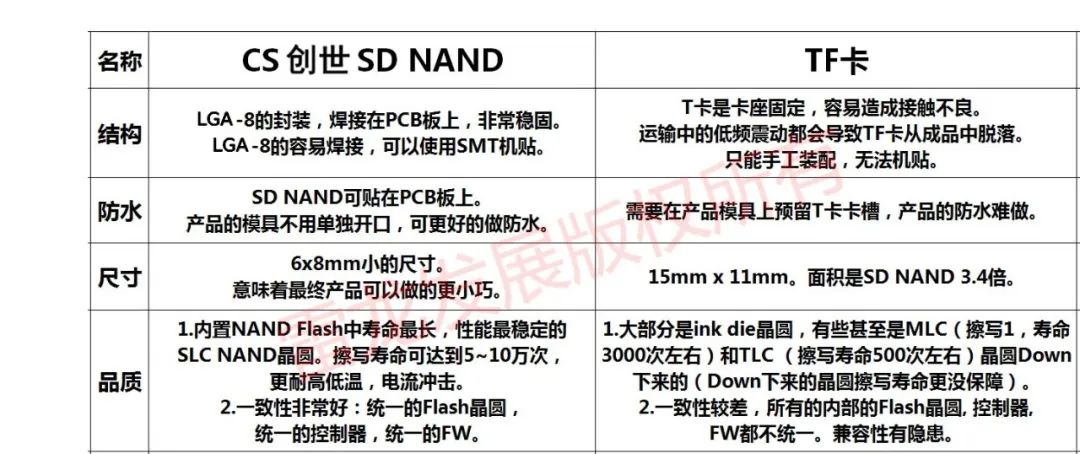

       SD NAND 与 TF卡的区别：（看图表）　

SD NAND,贴片式TF卡,贴片式SD卡,北京君正,nor flash,存储,芯片,主控,小尺寸emmc,大容量SLC Nand

　　为什么SD NAND和 TF卡 之间有这么大区别呢？因为 SD NAND是为内置存储而生，是焊接在PCB板上的，是针对工业级应用的产品，要求品质稳定、一致性高、使用稳定性高、同时尺寸也小。而TF卡主要是针对普通消费者，品质和一致性、使用稳定性等相对要求不高，再加上国内鱼龙混杂的市场环境，导致内置存储用TF卡的品质风险高。

　　NAND Flash产品的一个特质就是它的品质并不是0和1这么简单,有些品质隐患是使用一段时间之后才被发现，如果这个产品已经销往海外，处理起来会变得异常麻烦。

　　使用SD NAND可以为客户产品带来整体品质的提升，提供确定性，是客户产品良好品牌和口碑的稳定基石。而使用TF卡时，产品整机不可控因素会增高，比如常见的卡座老化松动、TF触点氧化、TF卡遗失、抗震性能减退等等。综上所述，虽然SD NAND与TF卡使用的协议相同，但从外观到内在都有区别。正在使用TF卡的客户需要提升产品稳定性及耐用性时，SD NAND 是绝佳选择。

　　PS. TF卡用户切换SD NAND时只需要更改原有PCB上卡座位置的线路，驱动程序无需改动。
