机器人清洁的快速贴上原理解析

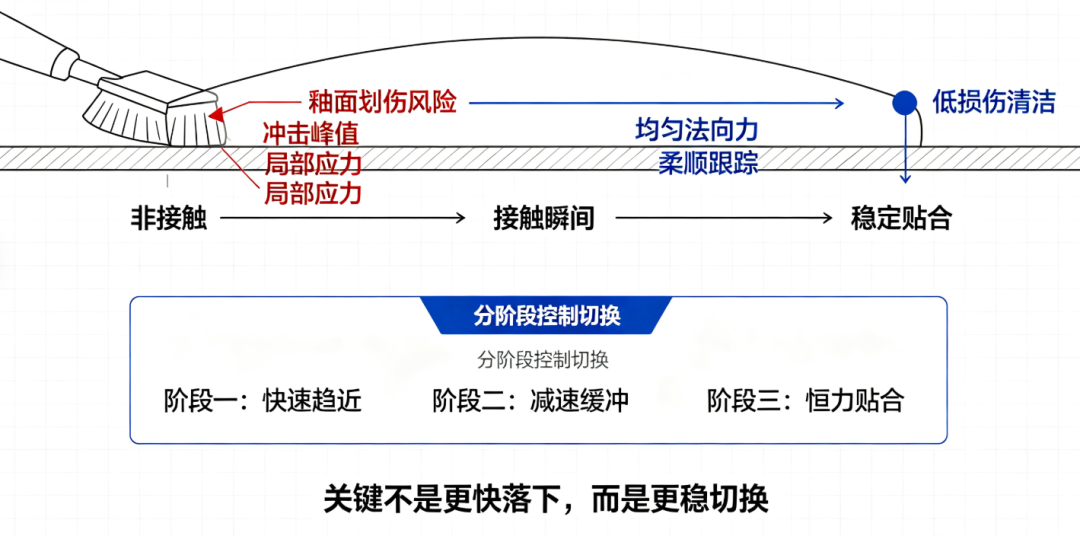

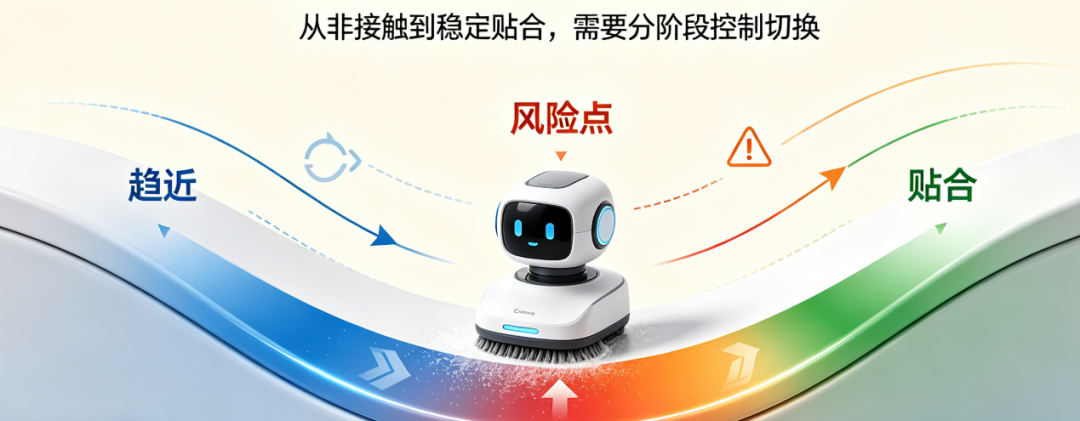

从“非接触”到“稳定贴合”的瞬间，是清洁任务中最容易损伤釉面的环节。要同时做到快速和无冲击，核心在于设计一套分阶段的控制切换策略。

一、核心思路：快在前段，柔在末段，无缝切换

全程采用单一的导纳控制难以平衡“快”和“柔”。如果在自由空间也用力控，会出现矛盾：

• 设定期望力 3N，无接触时力误差恒为 3N，导纳控制器会持续输出加速度，末端很快达到速度极限，接触时像“迎面一拳”。
• 设定期望力 0N，则末端完全跟随参考轨迹，退化为纯位置控制，接触瞬间仍是刚性碰撞。

因此，最佳实践是“位置/速度控制负责快速运动，导纳控制负责柔顺接触与恒力保持”，并在接触发生的数毫秒内完成无缝切换。

二、分阶段贴合策略

1. 自由空间高速趋近阶段（位置/速度控制）

• 目标：将清洁模组从远离的任意位置，快速移至釉面上方2-5mm的安全站位点。
• 控制模式：关节空间或笛卡尔空间的位置/速度控制，充分利用 SCARA 的高速特性。
• 动作：大行程俯仰关节可负责快速的大角度摆动，粗定位到内壁大致方位，达到最高速度。

2. 低速柔性逼近阶段（导纳控制，但期望力为 0 或极小）

• 目标：以可控的低速向釉面推进，直至检测到可靠接触。
• 关键切换：距离釉面还有数毫米（可由视觉或先验位置判断）时，从位置控制平滑切换为导纳控制。此时设定：
  • 期望力 Fdes=0（或一个极小的接触确认力，如 0.2N）
  • 叠加一个恒定的虚拟速度前馈：在末端工具系 Z 轴（法向）上，手动给一个缓慢的前进速度指令 vff（如 10mm/s），让它主动靠近釉面。
• 这样，末端像一片羽毛一样飘向釉面，因为导纳环（K=0）会实时感知任何微小的力并后撤，即使提前碰到釉面，也绝不会产生冲击。速度前馈确保了趋近速度，导纳环确保了安全。

3. 接触检测与力控接管阶段（切换期望力）

• 当六维力传感器法向力 Fext>Fthreshold（如 0.5N），判定为可靠接触。
• 在这一瞬间完成两个动作：
  1. 取消速度前馈，让末端停止主动进给。
  2. 将期望力从 0 斜坡或阶跃至目标值 Fdes=3N，正式接管为恒力贴合模式。
• 如果担心阶跃带来轻微冲击，可以让期望力在 50-100ms 内从 0 斜坡到 3N。但因为已经有了 K=0、D 足够大的过阻尼导纳环，直接阶跃也会被虚拟阻尼“柔化”为平稳的压力建立过程。

4. 恒力贴合与路径跟踪阶段（完全导纳控制）

• 此后保持之前讨论的 M、D（K=0）参数，进行恒力清洁。

三、加速秘籍：双俯仰关节的分工

机构有两个同方向俯仰自由度，这是一个天然的快-慢子系统，可以极大加速贴合过程并减小冲击：

• 大行程俯仰：质量大、惯量大，用于步骤1的快速粗定位。在接触即将发生前，它应当已经基本静止，将末端送达一个“足够近”的位姿。
• 小行程俯仰：惯量小、带宽极高，专用于步骤2和3的低速逼近与接触缓冲。因为只需驱动小惯量关节，它的导纳控制可以用更小的虚拟质量 M，同时机械阻抗极低，与釉面的接触力会被这个“柔顺手腕”大量吸收，即使大臂仍有微小残余速度，也不会造成硬冲击。

理想的时序： 大俯仰快速摆到逼近点并锁定（或切换为高阻尼位置保持） → 小俯仰独立执行导纳逼近 → 接触瞬间小俯仰微退，吸收动能 → 小俯仰接管全部恒力贴合，大俯仰慢速随动保持臂形最优。

这就像人擦东西：肩膀和大臂负责快速移动到手边，手腕和手指负责最终轻柔接触和控制压力。

四、防止冲击的最后一道保险：接触瞬间的导纳参数增益

如果希望在接触的极短瞬间获得额外的“柔软度”，可以在接触检测的瞬间临时调整导纳参数（比如持续 100ms）：

• 瞬间增大 D（如从 200 临时提到 500），让虚拟阻尼像安全气囊一样吸收冲击能量。
• 或瞬间减小 M（降低惯量），让末端更容易被釉面推开。

100ms 后恢复为正常清洁参数。这种“瞬态软参数”对釉面保护极为有效，且不会影响正常清洁时的动态响应。

五、实操流程总结

1. 基于视觉/先验模型，大俯仰快速定位到目标点上方 5mm。
2. 切换为小俯仰主导的导纳逼近模式（F_des=0，叠加 10mm/s 法向速度前馈）。
3. 法向力 >0.5N 触发接触：撤速度前馈，期望力斜坡至 3N，参数切为清洁模式，大俯仰开始随动。
4. 进入恒力导纳清洁，路径跟踪。
