同样是ARM+FPGA，这套方案的中断响应仅2.7μs

在运动控制、数据采集和图像处理等工业场景中，普遍面临“ARM响应慢”、“ARM与FPGA通信延迟高或带宽低”等问题。

今天给大家带来瑞芯微RK3576 + FPGA的PCIe XDMA实时通信方案，基于“AMP异构多核 + GPIO硬件中断 + PCIe XDMA高速搬运”，实现全链路微秒级确定性延迟，零误码稳定传输，实现国产化工业实时控制需求。

▍2.7μs低时延响应

全链路的延迟表现如下：

FPGA GPIO中断触发 → ARM GPIO中断响应（ARM GPIO输出高电平）(2.7us) → PCIe XDMA启动(2.7us) → PCIe写数据(12.5us)，总时长：17.9us。

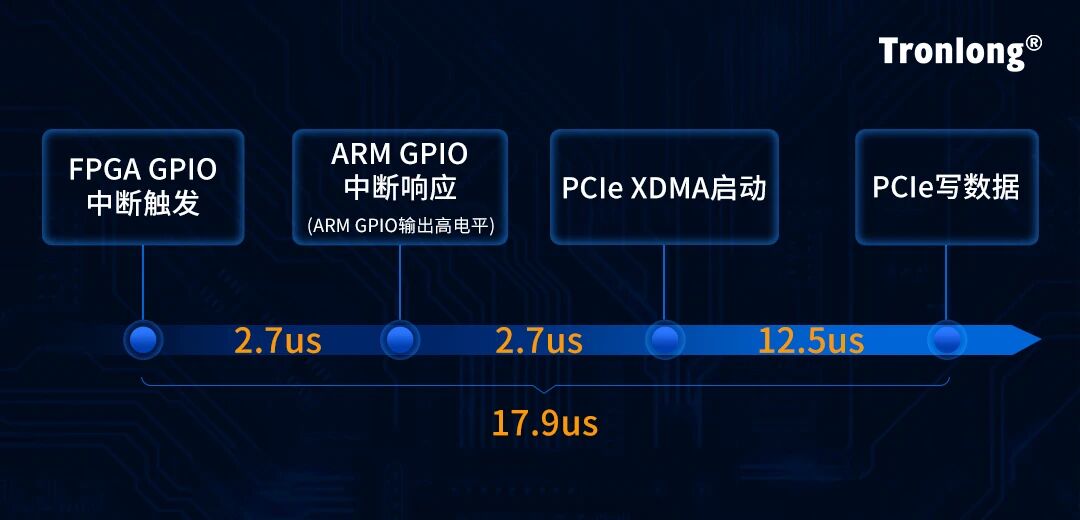

图1

仅2.7us的硬件中断响应，证明了该方案在处理突发实时事件时的卓越性能，满足系统硬实时需求。

▍AMP多核异构架构

这套方案的核心，在于充分挖掘RK3576的多核异构潜力。

AMP非对称多核架构

Linux常规系统：运行在Cortex-A72(CPU0~3)和Cortex-A53(CPU0~2)核心，负责复杂的业务逻辑与网络通信。

RTOS实时系统：独立运行在Cortex-A53(CPU3)核心上，专门负责处理PCIe链路管理和实时IO交互。

GPIO中断触发机制

为了避免Linux系统调度带来的不确定性延迟，我们将实时性要求最高的GPIO中断处理放在了RTOS系统上，这种“专核专用”的模式，确保了中断响应不受Linux系统负载波动的影响。

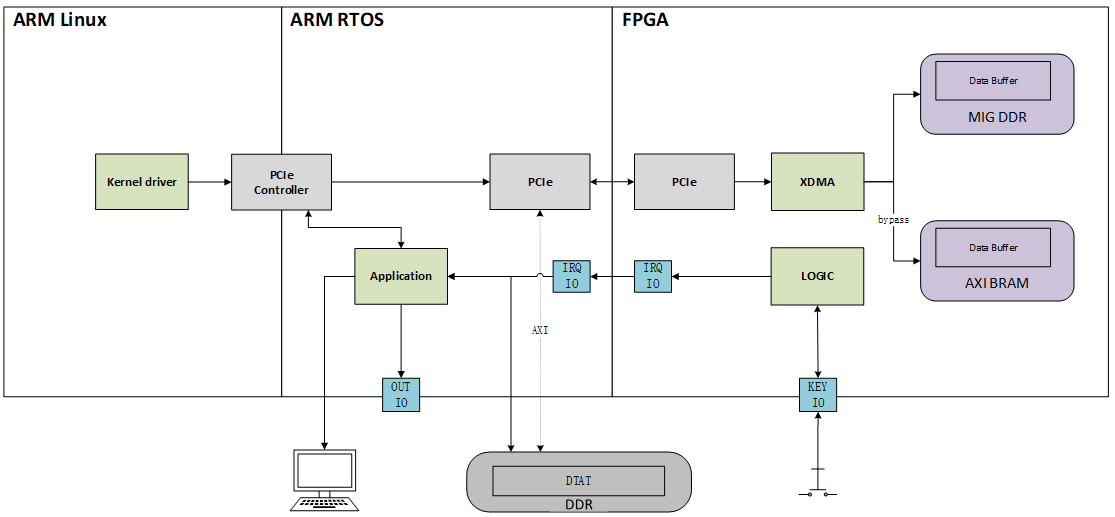

图2

▍PCIe XDMA高速搬运

基在数据传输层面，我们采用XDMA技术，利用PCIe总线的高带宽特性，实现FPGA与ARM内存之间的高速数据交换。

XDMA允许FPGA直接访问ARM的DDR内存，无需CPU参与数据搬运，极大地降低了CPU负载。

▍方案实测验证

我们通过Xilinx Artix-7 FPGA端的KEY0按键，模拟外部中断触发。按下按键，Artix-7 FPGA会产生GPIO中断，RTOS响应中断并启动PCIe XDMA搬运。

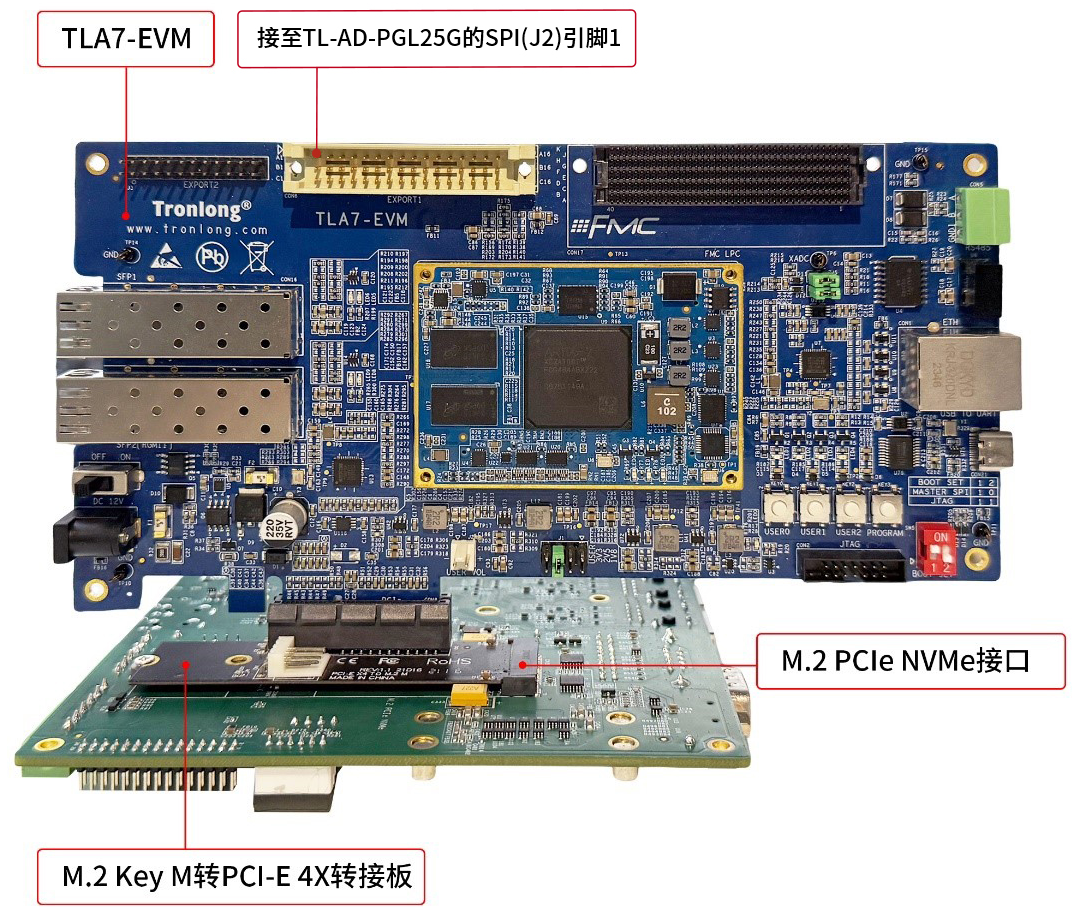

图3

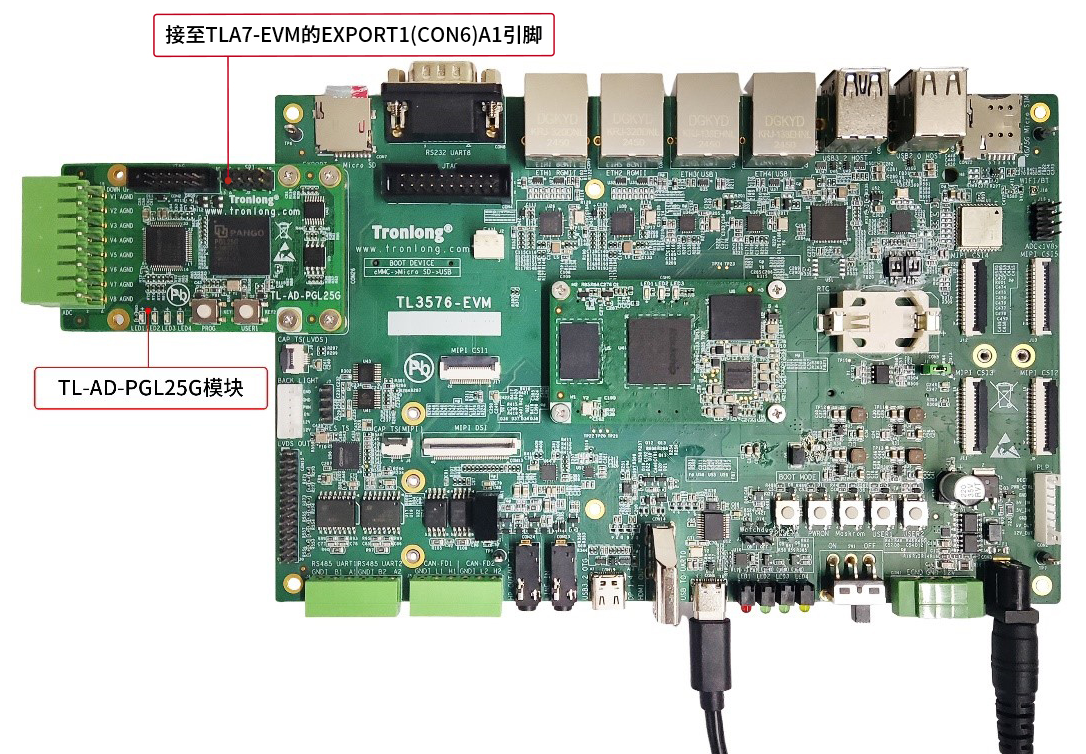

图4

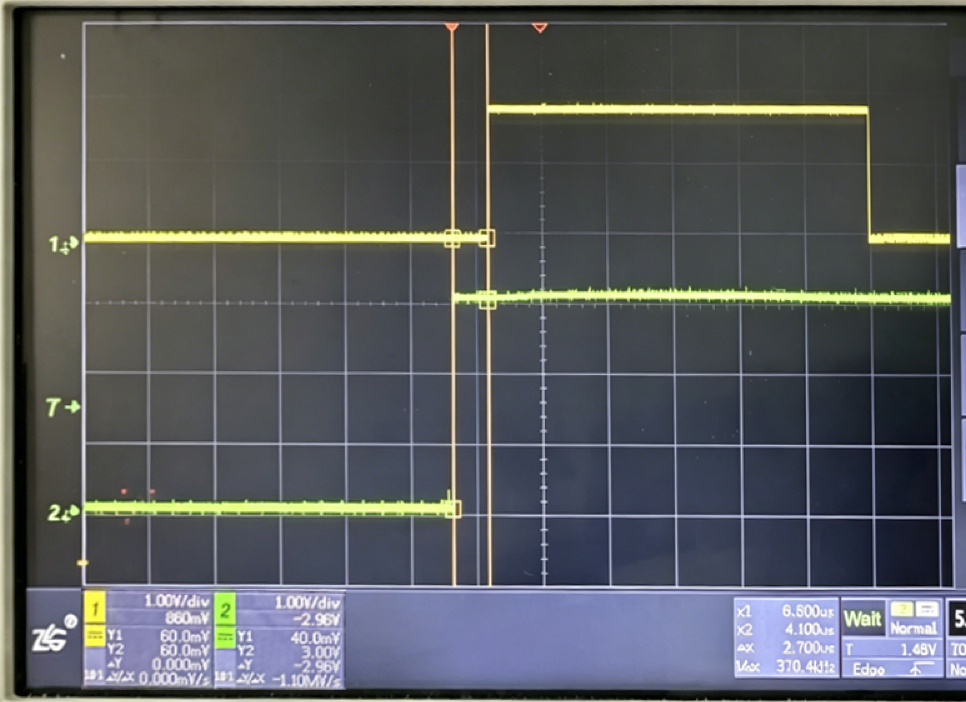

使用示波器测量Artix-7 FPGA GPIO（绿色波形）中断触发至ARM GPIO（黄色波形）输出高电平的时间间隔约为2.7us，即ARM GPIO中断响应时间约为2.7us。

图5

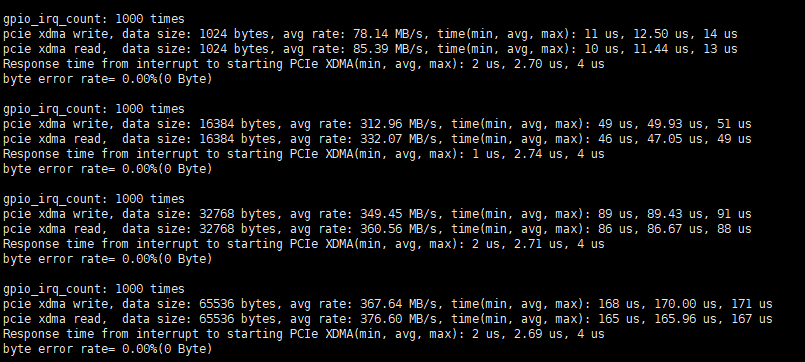

串口终端将打印GPIO中断次数、ARM GPIO中断响应到启动PCIe XDMA的耗时、PCIe平均读写速率、PCIe读写耗时、误码率等相关信息，如下图所示：

图6

从上图打印信息可知，ARM GPIO中断响应到启动PCIe XDMA的平均耗时为2.7us，最大耗时为4us。

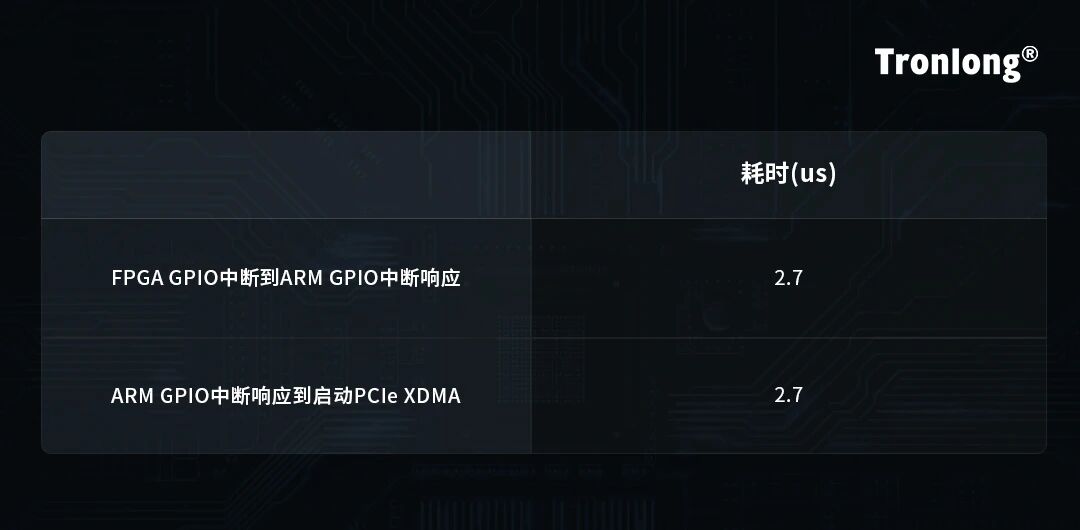

图7 中断响应测试结果

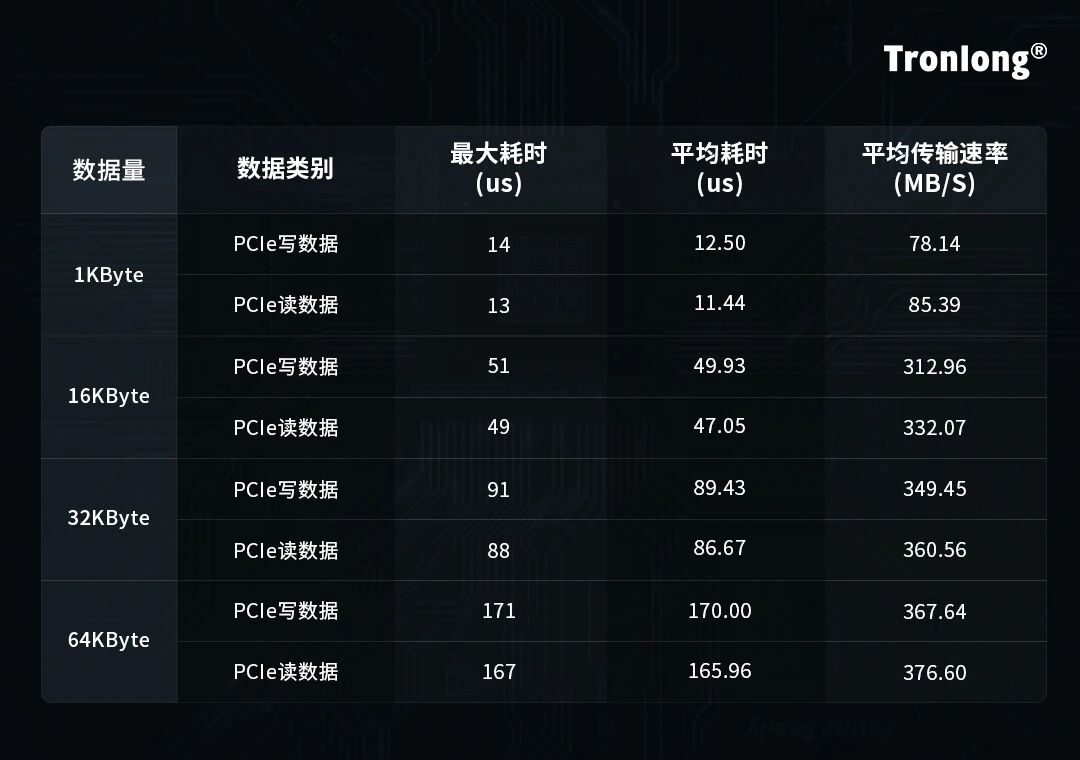

图8 PCIe读写速率测试结果
