在 .NET MAUI 里接入 PP-OCRv6 文本检测实现查找并点击

桑榆肖物

发布于 2026-07-15 18:36:15

110

这篇文章介绍了如何在 .NET MAUI 中接入 PP-OCRv6 完整的 OCR 能力，实现文本检测与识别。解决 FlowBot 开发中更实际的问题，怎么先找到文字按钮在哪，再把它点下去。

1. 背景

在之前的文章在 .NET MAUI 里接入 PP-OCRv6 离线文字识别，我们已经把 PP-OCRv6 的识别模型接进了 FlowBot，已经可以对一块截图区域做离线识别。这个能力本身是成立的，用来做“文字条件判断”也没问题。

但真到自动化场景里，很快会遇到一个更麻烦的问题：很多时候我们并不知道文字的精确位置，只知道屏幕上大概会出现“下载”“跳过”“立即领取”这类词，希望程序自己找到它，然后再去点击。

这时候如果还只靠 rec 模型，就行不通了。因为识别模型本质上是拿一张已经裁好的单行文字图去读内容，它不是拿来在整张手机截图里“找字”的。直接把整屏或者一个大区域喂给 rec，那必然是不靠谱的。

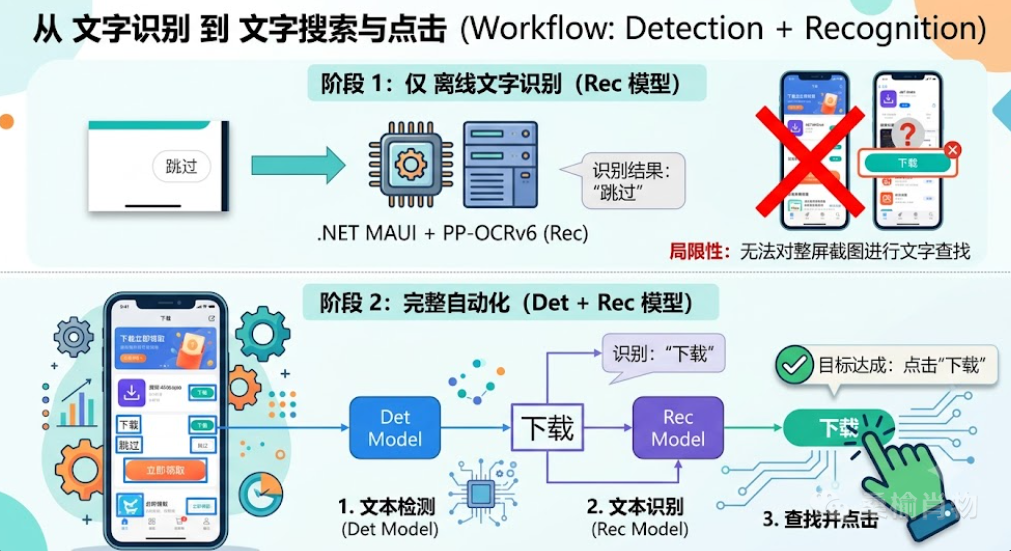

所以后面的能力必须补上文本检测，也就是 det。让模型先回答“字在哪”，再继续交给识别模型回答“字是什么”，最后才能把“查找并点击”这件事真正做成。

当然，最完整的还需要 cls 模型来判断文字方向，但在 FlowBot 里，我暂时没有接 cls。原因很简单：手机界面上的文字基本都是横排，旋转的情况极少，所以先不接 cls 也不会影响大部分场景。

2. 接入过程

从业务上看，这次接入的目标其实很明确：

对当前屏幕截图，或者一个可选搜索区域截图，运行 det 模型。
得到一批文本候选四点框。
对每个四点框做透视裁剪，裁出更接近单行文字的图块。
把裁剪结果交给 rec 模型识别。
用目标关键词去匹配识别结果。
匹配成功后，点击这个四点框的几何中心点。

对应到 FlowBot 里的最终能力，就是“查找并点击”步骤在 OCR 模式下的执行流程。

这里有个关键认识：det 和 rec 不是两个平行功能，而是一条串起来的流水线。det 负责定位，rec 负责理解，少一个都不太行。

2.1 Python先行，快速验证

我这次还是先走了一遍 Python 验证。原因和上一篇一样：先把模型和后处理链路单独验证清楚，再往 MAUI 里搬，排查起来会轻松很多。

当然，这次做的收益也很明显，直接发现了处理上的问题，刚开始的第一版测试发现整体的识别率不高，位置虽然对，但是识别内容乱码，置信度也很低。经过排查，发现是裁剪出来的图片被旋转了180度喂给 rec，导致识别结果完全不对。

最终经过调试和排错，最终做成了一个完整的 run_ppocr.py，默认走 small 模型组，也可以切到 tiny。模型文件是这样组织的：

script/PP-OCRv6_small_det_onnx.onnx
script/pp_ocrv6_small_rec.onnx
script/PP-OCRv6_small_rec_inference.yml

命令行用法也尽量保持简单：

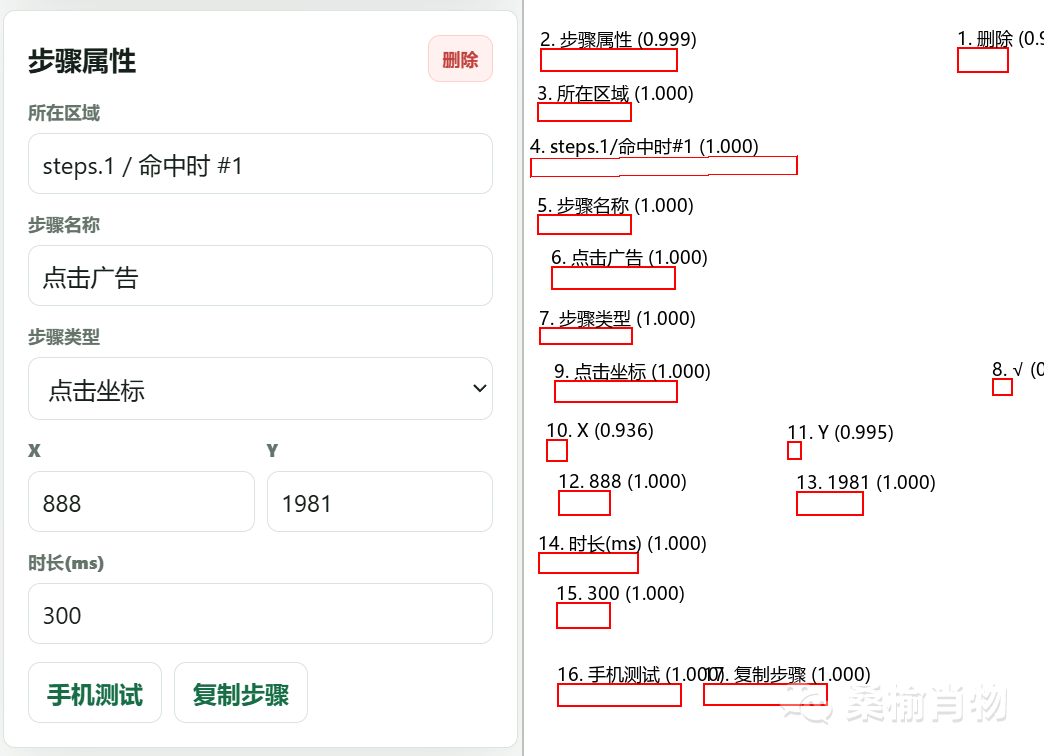

python script/run_ppocr.py script/test.png
python script/run_ppocr.py script/test.png --compare-output script/run_ppocr_compare.png
python script/run_ppocr.py script/test.png --json-output script/run_ppocr_result.json

这个脚本里，det 输入和 rec 输入是两套预处理：

det 会先按最长边限制缩放，再补齐到 32 的倍数。
rec 则是固定高度 48，宽度按比例自适应。

det 预处理大致如下：

def preprocess_det(image: Image.Image, limit_side_len: int) -> tuple[np.ndarray, tuple[int, int]]:
    rgb_image = image.convert("RGB")
    original_size = rgb_image.size
    resized_width, resized_height = resize_to_multiple_of_32(rgb_image.width, rgb_image.height, limit_side_len)
    resized = rgb_image.resize((resized_width, resized_height), Image.Resampling.BICUBIC)

    array = np.asarray(resized).astype("float32") / 255.0
    mean = np.array([0.485, 0.456, 0.406], dtype="float32")
    std = np.array([0.229, 0.224, 0.225], dtype="float32")
    array = (array - mean) / std
    array = np.transpose(array, (2, 0, 1))
    return np.expand_dims(array, axis=0).astype("float32"), original_size

这个均值和方差跟上一篇 rec 的 0.5 / 0.5 归一化不一样。也就是说，det 和 rec 虽然都属于 PP-OCRv6，但前处理不能偷懒混用。

2.2 迁移到 MAUI

模型文件本身接进 MAUI 其实不难，和上一篇类似，仍然是放到 Resources/Raw，第一次使用时复制到 cache 目录，再用 InferenceSession 加载。

这次新增的是检测模型：

src/FlowBot.App/Resources/Raw/det_inference.onnx

Android 运行时里我额外加了一个 PpOcrDetector，和 PpOcrRecognizer 分开管理：

private conststring PpOcrDetModelAssetName = "det_inference.onnx";
privateconstint PpOcrDetLimitSideLen = 960;
privateconstfloat PpOcrDetThreshold = 0.2f;
privateconstint PpOcrDetMinArea = 16;
privateconstfloat PpOcrDetUnclipRatio = 1.4f;

privatestaticreadonly Lazy<PpOcrDetector> PpOcrDetectorInstance = new(CreatePpOcrDetector);
privatestaticreadonly Lazy<PpOcrRecognizer> PpOcrRecognizerInstance = new(CreatePpOcrRecognizer);

真正麻烦的部分不在 session.Run，而在 det 输出以后怎么把分数图变成可用的文字框。

我这里没有直接照搬 PaddleOCR 的全部 C++/Python 后处理，而是做了一套更适合当前项目、但行为足够接近的版本：

对输出分数图按阈值二值化。
提取连通域。
过滤太小的区域。
提取边界点。
做凸包。
按 unclip 思路外扩多边形。
求最小外接四边形。

二值化这一步很直接：

for (var y = 0; y < height; y++)
{
    for (var x = 0; x < width; x++)
    {
        mask[y, x] = output[0, 0, y, x] >= PpOcrDetThreshold;
    }
}

后面我没有直接输出轴对齐矩形，而是尽量保留为四点框。原因也很简单：手机界面上的文字不总是完全水平，哪怕只是轻微倾斜，四点框也比普通矩形更接近真实文字区域。

2.3 画框的学问

如果只是想“画个框看起来差不多”，普通矩形当然更省事。

但一旦后面要把这个框拿去做 rec，矩形的问题就会马上暴露出来：

框太大，会把背景、图标、边缘噪声一起裁进去。
框方向不对，会让本来横着的字被切歪。
多行或斜排文本，会让识别模型输入分布明显变差。

FlowBot 这次接 det，不是为了做一个“能看到框”的展示功能，而是为了支撑后续点击和判断。所以框的几何质量，直接影响识别质量。

也正因为这样，后处理最后落成了四点框，而不是简单 left/top/right/bottom。

2.4 坑：四点排序

这次调试里，最容易让人误判的一点是：有时候 det 看起来已经框住了目标文字，但 rec 结果还是一塌糊涂。

一开始很容易怀疑是这些问题：

det-thresh 太低或太高。
unclip-ratio 不合适。
检测框不够贴边。
模型本身对手机截图不稳定。

但我后面把中间裁剪图导出来一看，才发现真正的问题根本不在阈值，而在透视裁剪的点顺序。

如果四点框的顺序错了，透视变换出来的文字图会被镜像、翻折，或者局部扭曲。rec 模型拿到这种输入，当然不可能正常识别。

最终稳定下来的排序逻辑是：

private static PointF[] OrderQuad(IReadOnlyList<PointF> points)
{
    if (points.Count != 4)
    {
        throw new InvalidOperationException($"期望 4 个点，实际为 {points.Count} 个。");
    }

    var topLeft = points.OrderBy(point => point.X + point.Y).First();
    var bottomRight = points.OrderByDescending(point => point.X + point.Y).First();
    var topRight = points.OrderByDescending(point => point.X - point.Y).First();
    var bottomLeft = points.OrderBy(point => point.X - point.Y).First();
    return [topLeft, topRight, bottomRight, bottomLeft];
}

这个顺序看起来只是个小细节，但它实际上决定了后面整条 OCR 流水线是不是成立。

在这个开发过程中，让我深有体会的是，做 det + rec 集成，千万不要只盯着最终识别文本看。把中间裁剪图导出来，是定位问题最快的方法之一。因为它能很快回答一个更基础的问题：到底是 det 框错了，还是 crop 错了，还是 rec 真不行。

3. 查找并点击

光把 det 模型跑起来，其实还不算完成。

因为对于 FlowBot 这种自动化工具，模型能力最终还是要落到一个具体动作上。

我这次把它落成了一个新的步骤类型：

public enum AutomationStepKind
{
    TextCondition,
    RepeatUntilText,
    Swipe,
    Tap,
    Delay,
    Tone,
    Vibrate,
    FindAndTap
}

同时保留两种文字来源：

public enum TextRecognitionMode
{
    AccessibilityText,
    PpOcrV6Small
}

这样 FindAndTap 在执行时就可以按识别方式分流：

public Task<FindAndTapResult> FindAndTapAsync(
    ScreenRegion region,
    TextRecognitionMode recognitionMode,
    string? className,
    string? text,
    int timeoutMilliseconds,
    CancellationToken cancellationToken)
{
    return recognitionMode switch
    {
        TextRecognitionMode.PpOcrV6Small => FindAndTapWithOcrAsync(region, text, timeoutMilliseconds, cancellationToken),
        _ => FindAndTapWithAccessibilityAsync(region, className, text, timeoutMilliseconds, cancellationToken)
    };
}

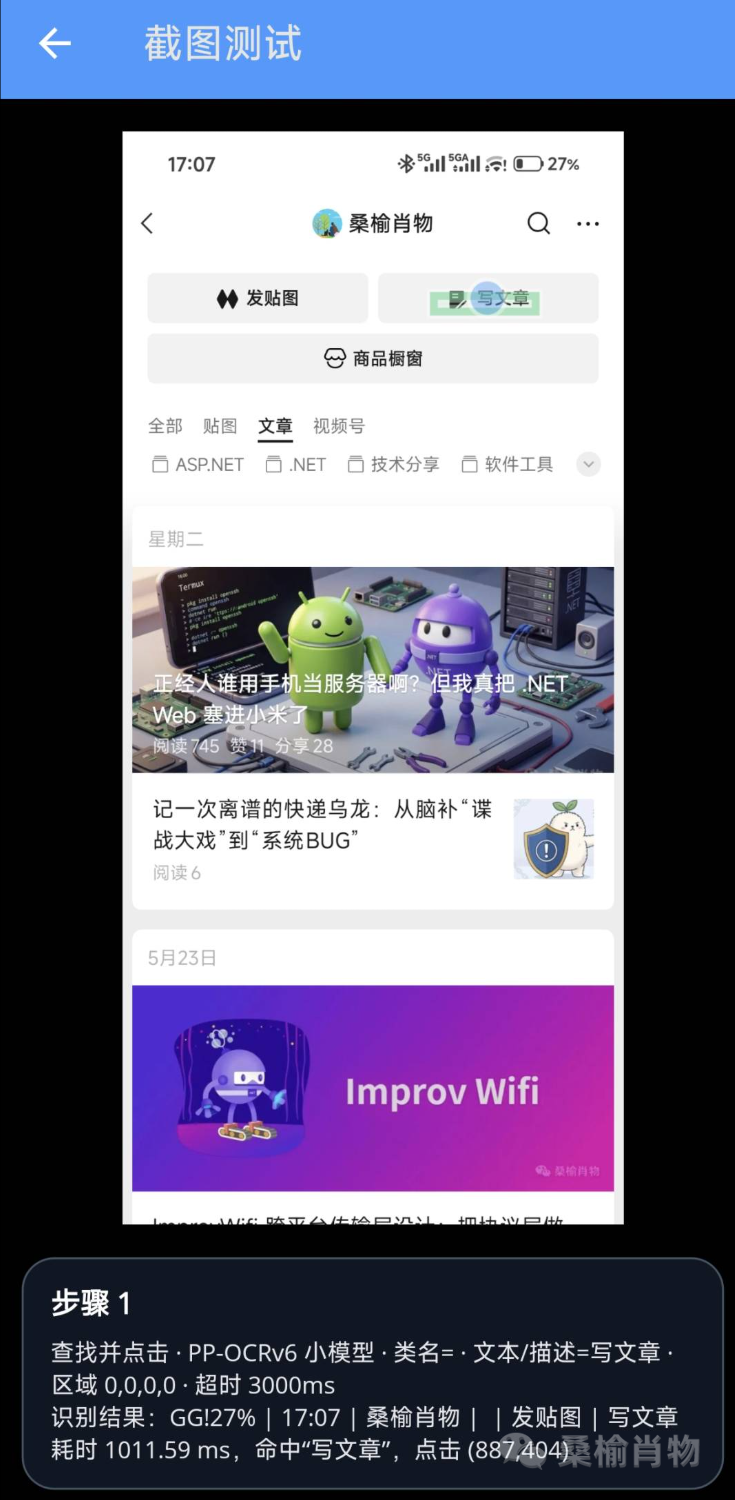

OCR 模式下的核心循环其实很简单：

截图。
先 det。
每个框做 crop。
每个 crop 做 rec。
文本命中就点击。

foreach (var quad in detector.Detect(searchBitmap))
{
    usingvar quadBitmap = CropQuadBitmap(searchBitmap, quad);
    var actualText = recognizer.Recognize(quadBitmap);
    if (!ContainsText(actualText, expectedText))
    {
        continue;
    }

    var globalQuad = quad.Select(point => new PointF(point.X + offsetX, point.Y + offsetY)).ToArray();
    var centerX = (int)Math.Round(globalQuad.Average(point => point.X));
    var centerY = (int)Math.Round(globalQuad.Average(point => point.Y));
    await service.TapAsync(centerX, centerY, cancellationToken);
    returnnew FindAndTapResult(true, $"OCR 命中“{actualText}” 点击 ({centerX},{centerY})");
}

这里点击的不是普通矩形中心，而是四点框几何中心。这样做的好处是，如果检测框本身有一点倾斜或者旋转，点击点仍然会更贴近真实文字区域的中心。
