传统数据中心组网过时了！现代化灾备网络架构拆解

一、项目背景与现状问题

1.1 现有主中心组网现状

用户现有主用户数据中心核心网络采用两台CE12808交换机堆叠部署，实现核心层高可靠冗余；防火墙采用USG9520旁挂于核心交换机，负责全网各业务区域的流量安全过滤与访问控制。

当前网络整体采用全网静态路由+策略路由PBR引流的传统组网模式：通过策略路由将各区域跨域流量引流至旁挂防火墙，完成安全检测后再回注核心，实现业务区域互访。

前期组网规划阶段，技术团队曾考虑采用VRF实现业务区域隔离，但因极端故障场景限制最终舍弃。若采用传统VRF隔离架构，当两台防火墙同时发生故障时，需人工在各个VRF实例下批量配置大量静态路由，才能恢复业务互通，配置工作量大、故障恢复周期长，无法满足核心业务快速容灾的需求。

1.2 现有架构核心痛点

现有静态路由+策略路由的传统架构，属于老旧数据中心组网模式，存在可靠性差、运维繁琐、无自愈能力、扩展性弱等诸多问题，无法适配现代化数据中心及灾备中心的建设要求，具体痛点如下：

1. 极端故障应急能力薄弱：双防火墙同时故障场景下，无快速应急通道，需逐条手工配置大量跨区域静态路由，配置复杂度高、业务中断时间不可控，严重影响业务连续性。
2. 无故障自动感知与自愈能力：全网静态路由为静态固化配置，无法动态感知链路、设备故障，无路由收敛能力，链路中断后无法自动切换，完全依赖人工运维干预。
3. 策略运维繁琐、扩展性差：跨区域引流依赖策略路由实现，多网段、多业务场景下PBR条目臃肿冗余，新增业务网段需同步新增、调整策略路由，后期运维成本高，扩容灵活性差。
4. 网络架构标准化程度低：无标准化的业务隔离架构，安全边界模糊，不符合现代化数据中心分层隔离、动态路由、智能容灾的建设标准。

二、灾备中心全新架构设计思路

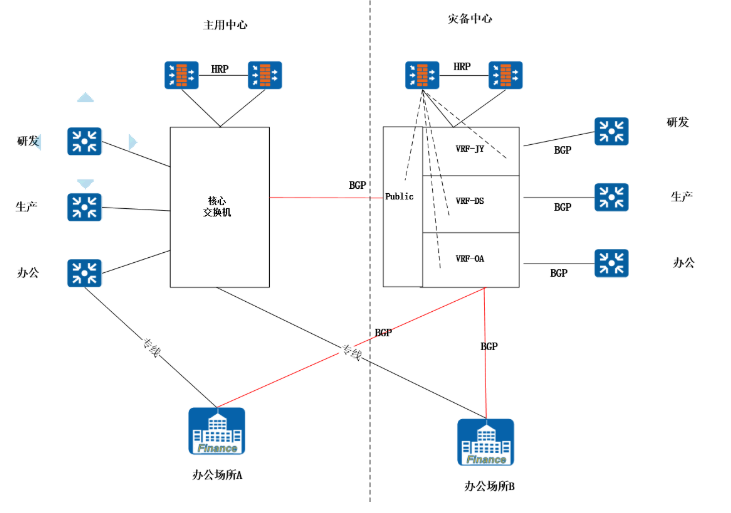

结合用户现有组网运维习惯及灾备中心高可靠、快容灾、易扩展的建设需求，本次新建灾备数据中心延续核心堆叠、防火墙旁挂的成熟硬件架构，同时对网络逻辑架构进行全面升级，采用VRF业务硬隔离+MP-BGP动态路由+BFD故障感知+RT路由交叉应急的现代化组网方案，彻底解决现有架构的各类痛点。

2.1 硬件架构延续与升级

• 核心交换机：沿用两台CE12808交换机堆叠部署，保留高性能、高冗余的核心转发能力，贴合现有运维体系；

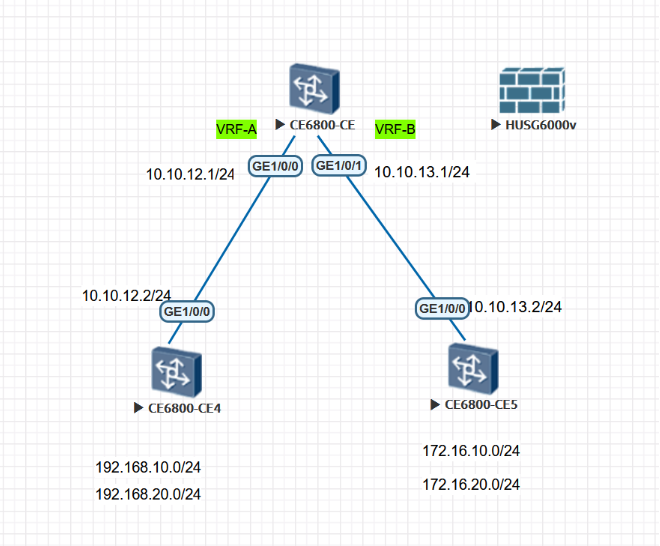

• 防火墙：升级为USG6780F旁挂部署，替代传统USG9520，提升安全处理性能、并发能力及可靠性，适配灾备中心流量防护需求。 - 测试拓扑：

2.2 核心架构优化亮点

1. VRF实现业务区域刚性隔离：通过划分独立VRF实例对不同业务区域进行逻辑隔离，正常运行状态下各VRF路由完全独立，跨区域互访流量强制绕行旁挂防火墙，实现全网跨域流量100%安全过滤，构建清晰的网络安全边界。
2. BGP动态路由替代静态路由：灾备中心全网采用BGP动态路由协议，接入交换机与核心交换机建立VRF内BGP邻居，自动学习、发布业务网段路由，替代传统手工静态路由，实现路由自动收敛、自动更新，大幅提升网络扩展性。
3. RT路由交叉实现极速故障容灾：针对双防火墙同时故障的极端场景，创新性采用VRF路由RT本地交叉技术，无需批量配置静态路由，仅通过简单的RT导入配置，即可快速实现多VRF之间路由互通，秒级恢复业务连通性。
4. BGP+BFD联动实现毫秒级自愈：所有BGP邻居绑定BFD检测机制，可毫秒级感知链路中断、设备故障，触发BGP路由快速收敛、自动切换备用链路，全程无需人工干预，大幅提升网络可靠性。

三、组网运行机制与配置逻辑

本次灾备架构分为正常业务运行模式和极端故障应急模式两种工作场景，两种模式可快速切换，兼顾常态化安全管控与极端场景业务连续性。

3.1 正常业务运行模式（防火墙正常工作）

3.1.1 工作逻辑

网络无故障、防火墙正常运行时，各业务VRF仅配置路由导出RT策略，不导入其他VRF路由，各业务区域路由完全隔离，不存在本地互通路径。所有跨VRF、跨区域的业务流量必须绕行旁挂USG6780F防火墙，经过安全策略过滤、审计、放行后，方可完成业务互访，保障全网流量安全可控。

3.1.2 核心基础配置

1. VRF实例隔离配置

ip vpn-instance vpn1
 ipv4-family
  route-distinguisher 1:1
  vpn-target 10:10 export-extcommunity
ip vpn-instance vpn2
 ipv4-family
  route-distinguisher 2:2
  vpn-target 20:20 export-extcommunity

2. 核心接口绑定VRF对接接入设备

interface GE1/0/0
 undo portswitch
 undo shutdown
 ip binding vpn-instance vpn1
 ip address 10.10.12.1 255.255.255.0
interface GE1/0/1
 undo portswitch
 undo shutdown
 ip binding vpn-instance vpn2
 ip address 10.10.13.1 255.255.255.0

3. VRF内BGP邻居建立，学习业务路由

bgp 65001
 ipv4-family unicast
 ipv4-family vpn-instance vpn1
  peer 10.10.12.2 as-number 65001
 ipv4-family vpn-instance vpn2
  peer 10.10.13.2 as-number 65001

通过以上配置，核心交换机可分别学习到vpn1对应192.168网段、vpn2对应172.16网段的业务路由，各VRF内部业务正常互通，跨VRF流量强制引流防火墙。核心与防火墙之间可根据业务规模，灵活选用静态路由或BGP动态路由。

3.2 极端故障应急模式（双防火墙同时故障）

3.2.1 工作逻辑

当出现两台防火墙同时异常、无法承担流量过滤工作的极端故障时，为保障核心业务不中断，通过开启VRF路由RT本地交叉功能，让不同VRF之间自动学习对端路由，绕过故障防火墙，直接实现业务区域互通，快速恢复全网业务连通性。

3.2.2 应急切换配置

仅需在原有VRF配置基础上，增加对端VRF的RT导入策略，无需修改接口、BGP、路由导出等原有配置，操作极简：

ip vpn-instance vpn1
 ipv4-family
  route-distinguisher 1:1
  vpn-target 10:10 export-extcommunity
  vpn-target 20:20 import-extcommunity
ip vpn-instance vpn2
 ipv4-family
  route-distinguisher 2:2
  vpn-target 20:20 export-extcommunity
  vpn-target 10:10 import-extcommunity

3.2.3 切换效果

配置生效后，核心交换机MP-BGP协议自动完成两个VRF的路由相互导入，vpn1与vpn2网段可本地直接互通，无需绕行防火墙。实测可实现CE4 loopback接口与CE5 loopback接口正常互通，极速恢复业务运行。待防火墙故障修复后，仅需删除新增的import导入配置，即可一键切回正常安全防护模式，恢复全网流量防火墙过滤机制。

四、新旧架构对比优势

五、运维规范与落地注意事项

1. 严格区分常态与应急模式：VRF路由交叉仅作为双防火墙故障的临时应急手段，禁止长期开启。故障排除、防火墙恢复上线后，必须立即删除RT导入配置，恢复全网流量防火墙安全过滤机制，规避安全风险。
2. 多业务精细化隔离：后续扩容多VRF业务场景下，可按需选择性导入指定VRF的RT路由，无需全部互通，精准控制应急互通范围，最小化安全隐患。
3. 路由方式灵活选型：核心与防火墙之间，固定网段、小规模场景可采用静态路由+BFD；业务频繁扩容、多网段场景优先部署BGP动态路由，实现路由全自动同步。
4. 标准化运维流程：固化故障切换操作规范，形成标准化配置模板，故障时一键批量下发、恢复后一键回滚，降低人工操作失误风险。
5. 堆叠设备配置同步：CE12808堆叠集群所有VRF、BGP、RT配置统一在主设备下发，备设备自动同步，无需重复配置，保障组网一致性。

六、方案总结

本次灾备数据中心网络优化方案，在保留用户现有成熟硬件架构、运维习惯的基础上，彻底革新了传统静态+PBR的老旧组网模式。通过VRF硬隔离筑牢安全边界、BGP动态路由提升扩展性、BFD联动实现智能自愈、RT路由交叉实现极速容灾，完美解决了原有架构故障恢复慢、运维繁琐、无自愈能力的核心痛点。

方案既满足了灾备中心常态化的网络安全管控需求，又解决了双防火墙同时故障的极端容灾难题，架构标准化、可靠性高、扩展性强，完全适配现代化数据中心建设要求，可为用户后续业务扩容、多业务分区部署提供坚实的网络支撑。
