PCIe bvalid 少保持了一拍，整条 AXI 总线当场去世

摘要： 一次代码小改动后，PCIe 读操作全部超时返回 0xFFFFFFFF。ILA 一看，读数据明明准备好了。排查半天发现：问题根本不在读通道，而是写通道的 bvalid 少保持了一个时钟周期，通过 AXI 互联的跨通道依赖，像多米诺骨牌一样把整条总线拽进了死锁。

那天下午，我改了一版 AXI-Lite 的 slave 握手逻辑，综合、上板、跑测试。

终端刷出一行 0xFFFFFFFF。

所有寄存器读出来都是 0xFFFFFFFF。

PCIe 超时的经典症状。

我换回老版本的代码，一切正常。再换回新版本，又是满屏 0xFFFFFFFF。

硬件没动过，综合没报错，区别只在一个文件的几行 Verilog。

到底哪里写错了？

现象：数据到了门口，门却打不开

工程背景是一个基于 PCIe 的网卡测试平台，FPGA 是 Xilinx Kintex-7 325T，主机通过 MMIO（也就是 AXI-Lite）访问 FPGA 内部寄存器。

插上 ILA，抓到的读操作现象让人困惑：

第一步，主机发起 AXI-Lite 读请求，arvalid 和 arready 成功握手。没问题。

第二步，rd_en 脉冲送到外部模块，rd_vld_app 正常回应，rdata 收到了正确数据 0x00000009。没问题。

第三步，rvalid 拉高了。

第四步，rready 一直是 0。

rready 是上游 AXI 互联给我的，不是我控制的信号。

数据已经送到了家门口，但门永远不会打开。

为什么？

真凶不在读通道，在写通道

直觉会把你引向读通道，毕竟出问题的是读操作。但你在读通道上翻来覆去也找不到毛病——因为读通道确实没问题。

转机出现在我对比了两个版本的写通道 ILA 波形之后。

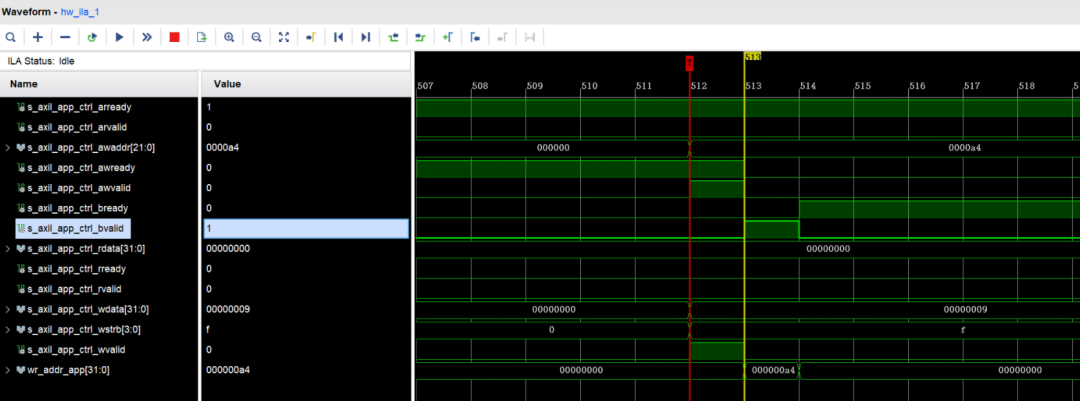

正常版本——写操作

时钟拍  bvalid  bready
  511     1       0     ← bvalid 拉高, bready 还没来
  512     1       1     ← bvalid 保持住了, bready 到了, 握手成功
  513     0       0     ← 写事务正常完成

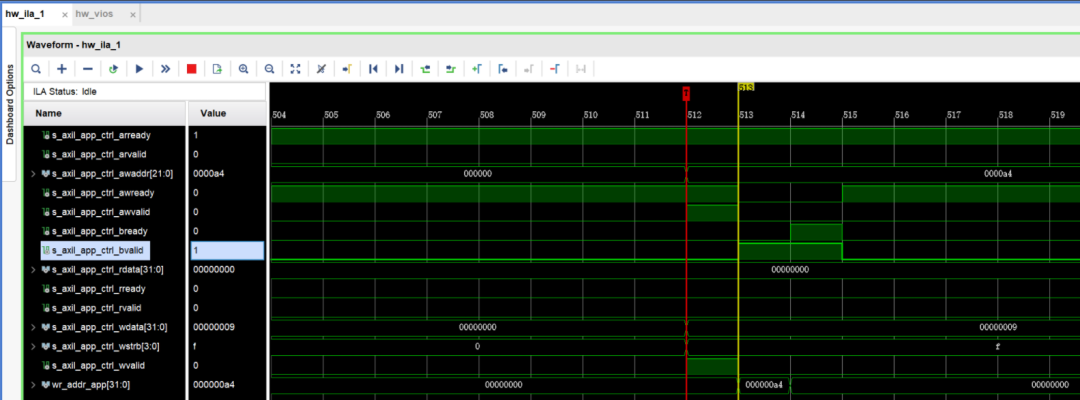

死锁版本——写操作

时钟拍  bvalid  bready
  512     1       0     ← bvalid 拉高, bready 还没来
  513     0       1     ← bvalid 已经没了! bready 才到, 扑了个空

两个版本里 bready 都是晚来 1 拍。这是 AXI 互联的正常行为，完全合理。

差异在于 bvalid：

• 正常版本：保持住了，等到 bready 来了才拉低
• 死锁版本：只冒了 1 拍的头，bready 还没来就缩回去了

bvalid 和 bready 永远错开，B 通道的握手永远完不成。

然后，连锁反应开始了。

多米诺骨牌：从 B 通道到整条总线

你可能会问：bvalid 是写响应通道的信号，为什么会影响读通道的 rready？

这就涉及到 AXI 互联（Interconnect）内部一个很多人不了解的机制——跨通道资源依赖。

AXI 互联内部维护着事务追踪资源。一笔写事务发出去，互联会分配一个内部槽位来追踪它，直到 B 通道握手完成（bvalid & bready 都为 1）才释放。

当 B 握手永远完不成时，这个槽位永远不释放。槽位满了，互联就没有资源去处理后续的读事务——于是 rready 被压制为 0。

完整的死锁链条：

bvalid 只保持 1 拍就拉低（协议违规） → bready 晚来 1 拍（互联正常行为） → B 通道握手永远完不成 → 互联认为写事务仍在等待响应，内部槽位被占用 → 互联资源锁定，rready 被压制为 0 → rvalid = 1 但 rready = 0，读数据握手完不成 → arready 无法恢复，后续所有读写全部卡死 → PCIe 主机超时，返回 0xFFFFFFFF

一个写响应信号少保持了一拍，整条总线就死了。

元凶：那个 else 分支

翻出死锁版本的 bvalid 控制逻辑：

always @(posedge clk or posedge rst) begin
    if (rst)
        s_axil_bvalid <= 1'b0;
    else if (wvalid & wready)
        s_axil_bvalid <= 1'b1;
    else if (~s_axil_bvalid)
        s_axil_bvalid <= s_axil_bvalid;
    else
        s_axil_bvalid <= 1'b0;  // ← 就是这一行
end

最后那个 else 分支：当 bvalid 为 1 时，不管 bready 是不是 1，下一拍直接拉低。

来理一下这个 if-else 的执行路径：

• rst：复位清零，没问题
• wvalid & wready：写握手完成，bvalid 拉高，没问题
• ~s_axil_bvalid：bvalid 为 0 时保持 0，没问题
• else：到这里意味着 bvalid 为 1 且没有新的写握手——无条件拉低

写这段代码的人大概觉得"bvalid 拉高 1 拍就够了，对面肯定能接住"。

但 AXI 协议白纸黑字写着：不行。

AXI 规范 A3.2.1：一旦 VALID 信号拉高，必须保持到对应的 READY 也为高（握手完成）后才能拉低。

修复只需要改一行：

always @(posedge clk or posedge rst) begin
    if (rst)
        s_axil_bvalid <= 1'b0;
    else if (wvalid & wready)
        s_axil_bvalid <= 1'b1;
    else if (s_axil_bvalid & bready)
        s_axil_bvalid <= 1'b0;  // 握手完成才拉低
end

把 else 改成 else if (bvalid & bready)。就这么简单。

为什么这种 bug 特别阴险

回头想想，这个 bug 能藏这么久，有四个原因：

第一，症状和根因隔着两个通道。

你看到的是读超时，本能反应是查读通道。读通道一切正常，你就开始怀疑人生。能想到去查写通道的 bvalid，需要对 AXI 互联的内部机制有深入理解。

第二，bvalid 确实拉高过。

它不是没响应，而是响应了但没保持住。如果你在 ILA 里只看 trigger 帧附近几个点，很可能以为"bvalid 正常拉高过了"，不会注意到它只保持了 1 拍。

第三，代码"看起来"没问题。

else if (~bvalid) 保持、else 清零——结构工整，逻辑清晰，review 的时候很容易放过。它的问题不在代码结构，而在对协议语义的理解。

第四，仿真大概率抓不到。

如果你的 testbench 用的 BFM 是 bready 立即拉高（很多简化的 BFM 就是这样），那 bvalid 保持 1 拍完全够用，仿真永远通过。只有真实互联的 bready 有延迟时，bug 才会暴露。

AXI 握手三条铁律

从这个 bug 出发，重新审视 AXI 协议，有三条规则是绝对不能违反的：

铁律一：VALID 拉高后，必须保持到 READY 也为高。

这是本次 bug 的直接原因。适用于所有五个通道。违反后果：握手失败，死锁。

铁律二：VALID 不能等 READY 来了才拉。

也就是说，不能写 assign rvalid = rready & data_ready 这种东西。VALID 必须独立于 READY 产生。违反后果：组合环路，活锁。

铁律三：VALID 为高期间，数据必须稳定。

rvalid 为 1 时 rdata 不能变，awvalid 为 1 时 awaddr 不能变。违反后果：数据损坏。

三条规则，五个通道，没有例外。

自查清单：你的代码安全吗

如果你的工程里有手写的 AXI slave 逻辑，建议现在就做一次自查。

必查项（致命级别）：

搜索代码中所有 bvalid、rvalid、awvalid、wvalid、arvalid 的赋值逻辑。每一个将 VALID 拉低的分支，必须以 valid & ready 作为条件。如果你看到了不带 ready 的 else 分支直接清零——恭喜你，找到了一颗定时炸弹。

错误写法：

// 无条件清零
else
    bvalid <= 1'b0;

// 变体：看起来有保持逻辑，实际只保持 1 拍
else if (~bvalid)
    bvalid <= bvalid;
else
    bvalid <= 1'b0;

正确写法：

else if (bvalid & bready)
    bvalid <= 1'b0;

建议项（隐患级别）：

• assign wready = wvalid ：合法，但意味着零延迟握手、没有反压能力，可能引发时序问题
• 读通道完全依赖外部模块回应 rd_vld，没有超时兜底：一旦外部模块不响应某个地址，读通道永久死锁
• 地址在 W 握手而非 AW 握手时采样：可能采到过期地址

最稳妥的方案：别手搓

正常版本为什么不出问题？因为它用了成熟的 axil_ram IP 来管理所有握手信号。用户逻辑只需要覆盖 rdata 和 rvalid 的输出，awready、wready、bvalid、arready 全部交给 IP 处理。

如果你一定要手搓 AXI 握手状态机，三个建议：

1. 写完后做一次专项 review，只看 VALID 信号的拉低条件
2. 仿真时给所有 READY 信号加 1~4 拍的随机延迟，别用"立即响应"的 BFM
3. 跑我们写的 AXI 协议检查脚本，自动扫描常见违规模式

工具：AXI 协议静态检查脚本

踩完坑之后我们写了一个 Python 脚本，可以对 Verilog 代码做静态扫描，自动检测常见的 AXI 协议违规：

# 扫描单个文件
python axi_protocol_checker.py your_slave.v

# 扫描整个 RTL 目录
python axi_protocol_checker.py ./rtl/

# 导出 Markdown 报告
python axi_protocol_checker.py ./rtl/ -o report.md

支持 8 条规则，覆盖 VALID 保持、VALID 依赖 READY、复位状态、数据稳定性、地址采样时序等。

对本次 bug 的原始代码跑一遍，输出：

[FATAL] [R1] L26 (s_axil_bvalid)
  s_axil_bvalid 在 else 分支中无条件拉低，
  未等待 bready 握手完成。

修复后再跑，FATAL 消失。

。

最后

一个 else 分支里少了一个 & bready 的条件。

就这么一个条件，让 bvalid 少保持了 1 拍。

这 1 拍，让 B 通道握手永远完不成。

B 通道完不成，AXI 互联的内部事务槽被永久占用。

事务槽满了，rready 被压制为 0。

rready 为 0，读数据握手完不成。

读握手完不成，arready 恢复不了。

所有后续读写全部卡死。

PCIe 超时，系统挂死。

一拍之差，满盘皆输。

AXI 协议不是建议，是契约。你违反了契约，总线不会给你报错——它只会用死锁来惩罚你。而且惩罚的方式，往往让你完全猜不到问题出在哪里。

希望这篇文章能帮你少踩一个坑。

在 FPGA 这个领域，一个人踩过的坑，不该让所有人再踩一遍。

如果觉得有用，转发给你身边还在手搓 AXI 状态机的同事。说不定能救他一个下午。

END
