Milvus 3.0 的新地基：从一堆散落的 binlog 到一张 manifest 表，3 代存储演进为什么非重写一遍不可

🚩 2026 年「术哥无界」系列实战文档 X 篇原创计划 第 163 篇，Milvus 最佳实战「2026」系列第 18 篇

大家好，欢迎来到 术哥无界 | ShugeX ｜ 运维有术。

我是术哥，一名专注于 AI 编程、AI 智能体、Agent Skills、MCP、云原生、AIOps、Milvus 向量数据库的技术实践者与开源布道者！

Talk is cheap, let's explore。无界探索，有术而行。

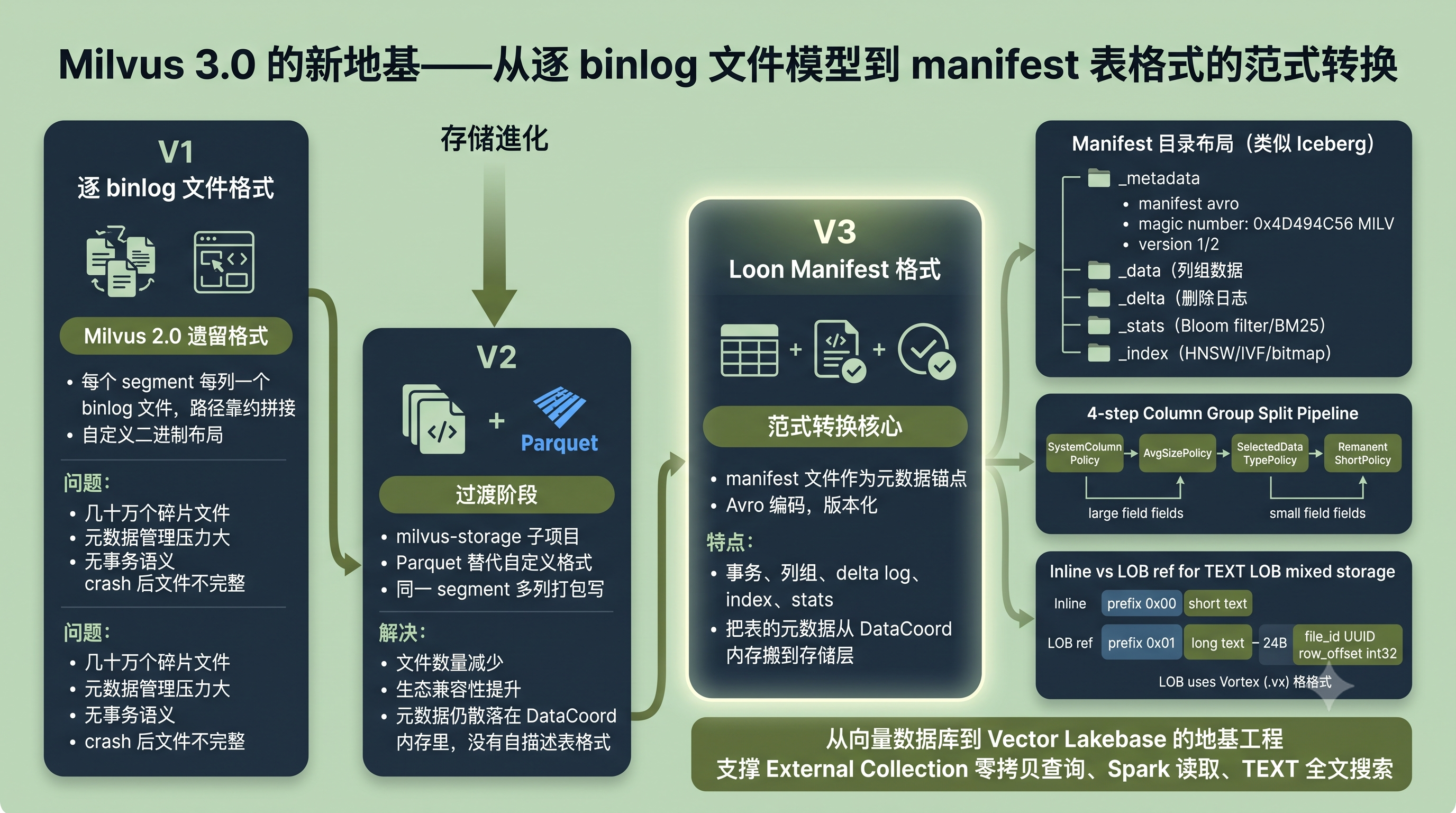

Milvus 3.0 存储层三代演进全景信息图

翻 Milvus 3.0 源码的时候，有一行注释引起了我的注意。

在 data_coord.proto 第 1074 行附近，有句平平无奇的话：When storage_version >= 3, binlog paths must be resolved from manifest_path。

意思是 V3 之后，binlog 路径不能再靠字符串拼接了，必须从 manifest 文件里解析。

这句话看着温和，实际是一刀切断过去。Milvus 从 2.x 到 3.0，存储层经历了一次范式级别的重写——从逐 binlog 文件模型，转向了类似 Apache Iceberg 的 manifest 表格式。新的存储引擎有个独立的名字：Loon。

这篇文章聊的就是这层地基。Milvus 3.0 的 External Collection、Spark 零拷贝读取、TEXT 大文本支持，全都是建在 Loon 这块地基上的上层建筑。如果存储层不换，这些功能根本无从谈起。

1. 三代存储：每一代解决了什么，留下了什么债

先看一段非常直白的常量定义。在 internal/storage/rw.go 第 41-48 行：

const (
    StorageV1 int64 = 0  // milvus 2.0 legacy binlog format
    StorageV2 int64 = 2  // milvus-storage packed writer binlog format (parquet)
    StorageV3 int64 = 3  // loon manifest format
)

三个版本号，注意 V2 的值是 2 不是 1。编号 1 缺失了——说明中间存在过一个被废弃的版本。从命名也能看出三代演进的主线：

V1：逐 binlog 文件格式

Milvus 2.0 的遗留格式。每个 segment 的每一列各写一个 binlog 文件，路径靠约定拼接。数据格式是 Milvus 自定义的二进制 layout，不是任何标准列式格式。

解决的问题：早期够用，实现简单。

留下的债：每列一个文件意味着一个小 segment 有几十个文件。对象存储上几十万个碎片文件，元数据管理压力很大。更要命的是没有任何事务语义——写入过程中 crash 了，你不知道哪些文件是完整的、哪些是半写的。

V2：Packed Writer + Parquet

引入了 milvus-storage 子项目，用 Parquet 替代自定义 binlog 格式，并且把同一个 segment 的多个列打包写在一起（packed writer）。

文件数量大幅减少，Parquet 作为标准列式格式，生态兼容性和压缩率都比自定义格式好。

但债还在。Parquet 打包写入是在 Go 层做的，元数据——哪些文件属于哪个 segment、segment 的版本快照状态——仍然散落在 DataCoord 的内部数据结构里，没有持久化成一个自描述的表格式。

换句话说，V2 只是把数据文件从 binlog 换成了 Parquet，但元数据模型还是 V1 的思路——靠 DataCoord 记着。

V3：Loon Manifest 格式

这是范式转换的核心。V3 引入了一套完整的表格式设计：manifest 文件作为元数据锚点，Avro 编码，版本化递增，支持事务、列组、delta log、index、stats。

V3 解决的不只是文件格式问题，而是把表的元数据从 DataCoord 的内存里搬到了存储层自身。一个目录扫一眼 manifest 就知道：这个表有哪些列组、每个列组是什么格式、有哪些 delta log、挂了哪些索引。

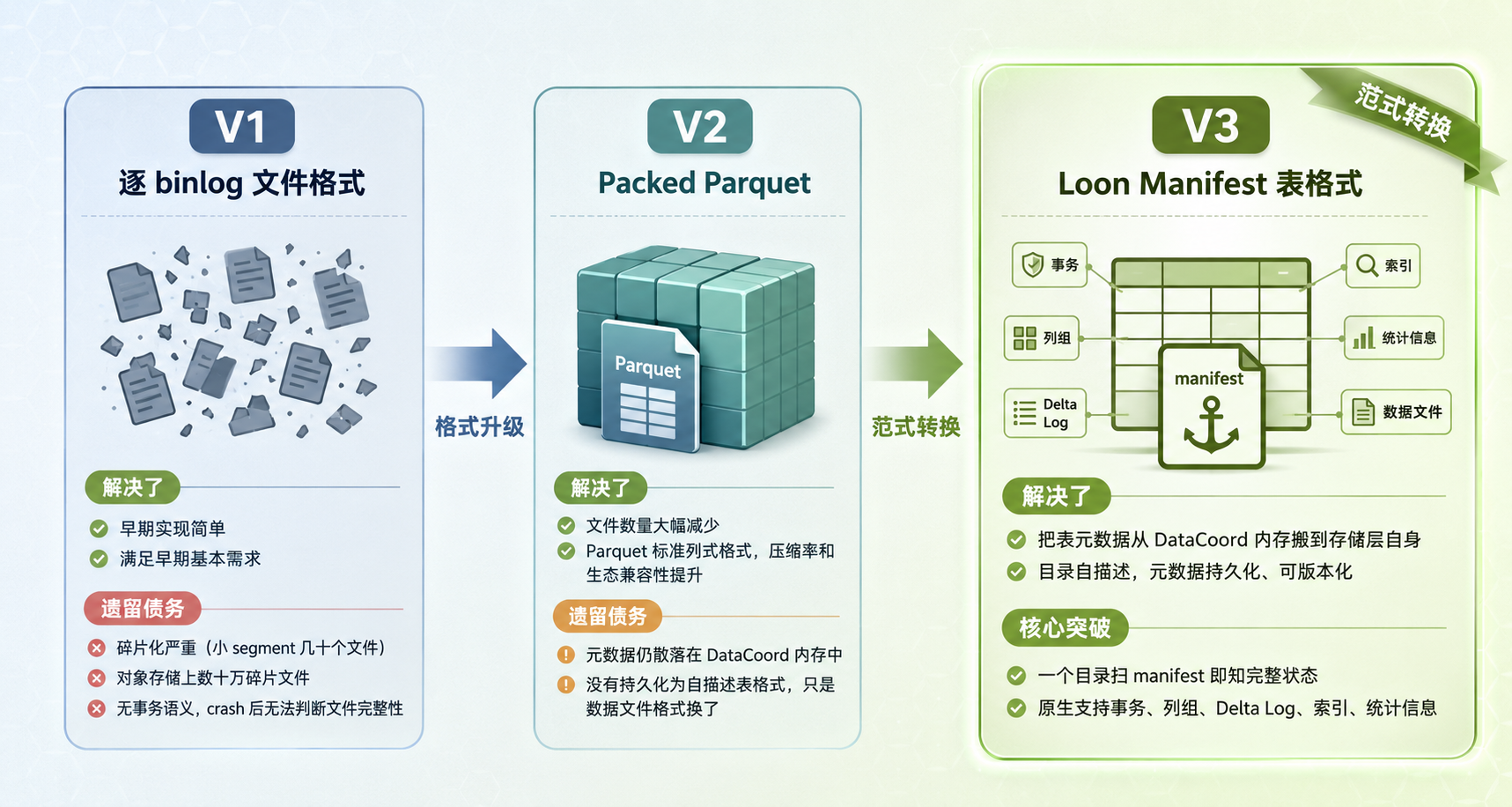

Milvus 三代存储格式对比示意图

图 1：V1 逐 binlog 碎片化 → V2 Parquet 打包 → V3 Manifest 自描述表格式，每代解决上代的债务

2. Manifest 表格式：为什么选择类似 Iceberg 的方案

设计文档 docs/design-docs/design_docs/20260226-manifest-format.md 是理解 V3 的核心入口。这份文档的 Status 标记是 Implemented，作者 @tedxu。

先看目录布局：

base_dir/
├── _metadata/
│   └── manifest-{version}.avro    # Avro 编码，版本号从 1 开始递增
├── _data/
│   └── {group_id}_{uuid}.{format} # Parquet, Vortex, lance, binary
├── _delta/                        # 删除日志
├── _stats/                        # Bloom filter, BM25 等
└── _index/                        # HNSW, IVF, bitmap 等

这个布局和 Apache Iceberg 的设计思路高度相似。Iceberg 用 manifest list 和 manifest file 组成快照树，每个快照记录表在某个时间点的完整状态。Loon 做了类似的抽象，但更简化——一个 manifest 文件就是一个 segment 的完整状态。

Magic Number 和版本化

Manifest 文件的二进制头是一个 Magic Number：0x4D494C56，ASCII 是 MILV。后面跟着一个 int32 的版本字段，当前支持 1 和 2。

版本 1 包含 column_groups + delta_logs + stats，版本 2 新增了 indexes 字段。

这里有个值得注意的兼容性设计：v1 manifest 可以被 v2 代码读取（indexes 视为空），但前向不兼容——超过 MANIFEST_VERSION 的版本会直接报错。

上线新功能时，旧代码至少不会崩，只是看不到新字段。

Go 层的轻量编码

有意思的是，manifest 的二进制格式是 C++/Rust 层处理的，但 Go 层（Milvus 主进程）只需要知道 manifest 在哪。所以在 ffi_common.go 第 329-383 行，Go 层用一个极简的 JSON 结构来编码 manifest 路径信息：

type ManifestJSON struct {
    ManifestVersion int64  `json:"ver"`
    BasePath        string `json:"base_path"`
}

格式就是 {"ver":<int>,"base_path":"<string>"}。Go 不需要理解 manifest 内部的列组、delta log 这些细节，它只负责把路径传给 C++ 的 loon 引擎去解析。这也是 FFI 边界设计的一个核心原则：Go 管协调，Rust 管干活。

3. 事务系统：乐观锁 + 三种 Resolver

有了 manifest 版本化，自然就需要并发控制。Loon 用的是乐观事务模型——读的时候记住版本号，提交的时候检查有没有冲突。

设计文档第 204-267 行定义了三种 Resolver（冲突处理策略）：

为什么默认用 Overwrite

在 manifest_commit.go 第 106-111 行，CommitManifestUpdates 整体使用 OVERWRITE 语义。源码注释解释了原因，翻译过来大意是：

stats 更新依赖按 key 覆盖的语义（loon_transaction_update_stat 会用相同 key 替换已有条目），而 column-group 追加和 delta-log 添加的 key 天然不冲突。

换句话说，三种写入操作的 key 空间正交，所以用 Overwrite 语义既安全又简单。stats 需要按 key 覆盖更新（text index、JSON key、BM25 等统计信息），而列组和 delta log 是纯追加操作。

自动索引淘汰

一个容易被忽略的细节：对某列组执行 AppendFiles 会自动丢弃该列上的索引。原因很简单——追加了新数据后，旧索引不再覆盖完整数据集，留着会误导查询。

这种自动淘汰机制意味着 manifest 不只是被动记录状态，还带了一屽数据完整性约束——追加数据时主动让旧索引失效。

重试机制

事务冲突时的重试上限由 commonCfg.ManifestTransactionRetryLimit 控制，默认 10 次（transaction.go 第 42-51 行）。注释里说明了一个典型场景：多个 stats 任务（text index、JSON key、BM25）可以并发写同一个 segment 的 manifest。乐观事务冲突时就重读最新版本再重新应用。

4. 列组拆分：为什么不能把所有列放一个文件

列组（Column Group）是 V3 存储格式区别于普通 Parquet 表的关键概念。源码在 internal/storagecommon/column_group_splitter.go 和 split_policy.go。

ColumnGroup 结构体里有个 V3 专属的 Format 字段：

type ColumnGroup struct {
    GroupID typeutil.UniqueID
    Columns []int    // column indices
    Fields  []int64
    Format  string   // Only used for loon writer.
}

这个 Format 字段意味着每个列组可以声明自己的文件格式——parquet、vortex、lance 或 binary。混合存储就是从这里来的。

四步拆分流水线

DefaultPolicies() 按顺序执行四个拆分策略，顺序敏感：

第一步：SystemColumnPolicy（可配置）

拆分系统列（PK、partitionKey、clusteringKey）。由 common.storagev2.splitSystemColumn 控制开关，可选包含哪些系统列。

第二步：AvgSizePolicy（可配置，阈值默认 1024 字节）

大字段单独成组。阈值由 common.storagev2.splitAvgSizeThreshold 控制。超过平均大小的列被拆出来，避免拖累同组其他列的读取效率。

第三步：SelectedDataTypePolicy（永远开启，不可关闭）

这条规则没有开关——所有向量类型列和 TEXT 类型列，各自独占一个列组。源码逻辑很直白：

func (p *selectedDataTypePolicy) Split(currentSplit *currentSplit) *currentSplit {
    currentSplit.Range(func(idx int, field *schemapb.FieldSchema) {
        if IsVectorDataType(field.DataType) || field.DataType == schemapb.DataType_Text {
            currentSplit.SplitFields(field.GetFieldID(),
                []int64{field.GetFieldID()}, []int{idx})
        }
    })
    return currentSplit
}

覆盖的向量类型包括 BinaryVector、Float16Vector、BFloat16Vector、Int8Vector、FloatVector、SparseFloatVector、ArrayOfVector。

为什么要单独拆？因为向量列和 TEXT 列的数据量大，访问模式也和标量列不同。标量列通常做过滤（WHERE age > 18），向量列做相似度搜索。混在一个 Parquet 文件里，查标量的时候也得把向量列的数据拉过来，白白浪费 I/O。

第四步：RemanentShortPolicy（永远开启）

剩余的小字段合并为一组，默认 GroupID 为 0。

拆分逻辑的本质

拆分的核心逻辑是按访问模式隔离。PK 和 partition key 经常被点查，向量列经常被全扫描做相似度计算，TEXT 列需要走倒排索引。把它们放在不同的文件里，查询时只需要拉取相关列组，不用扫全表。

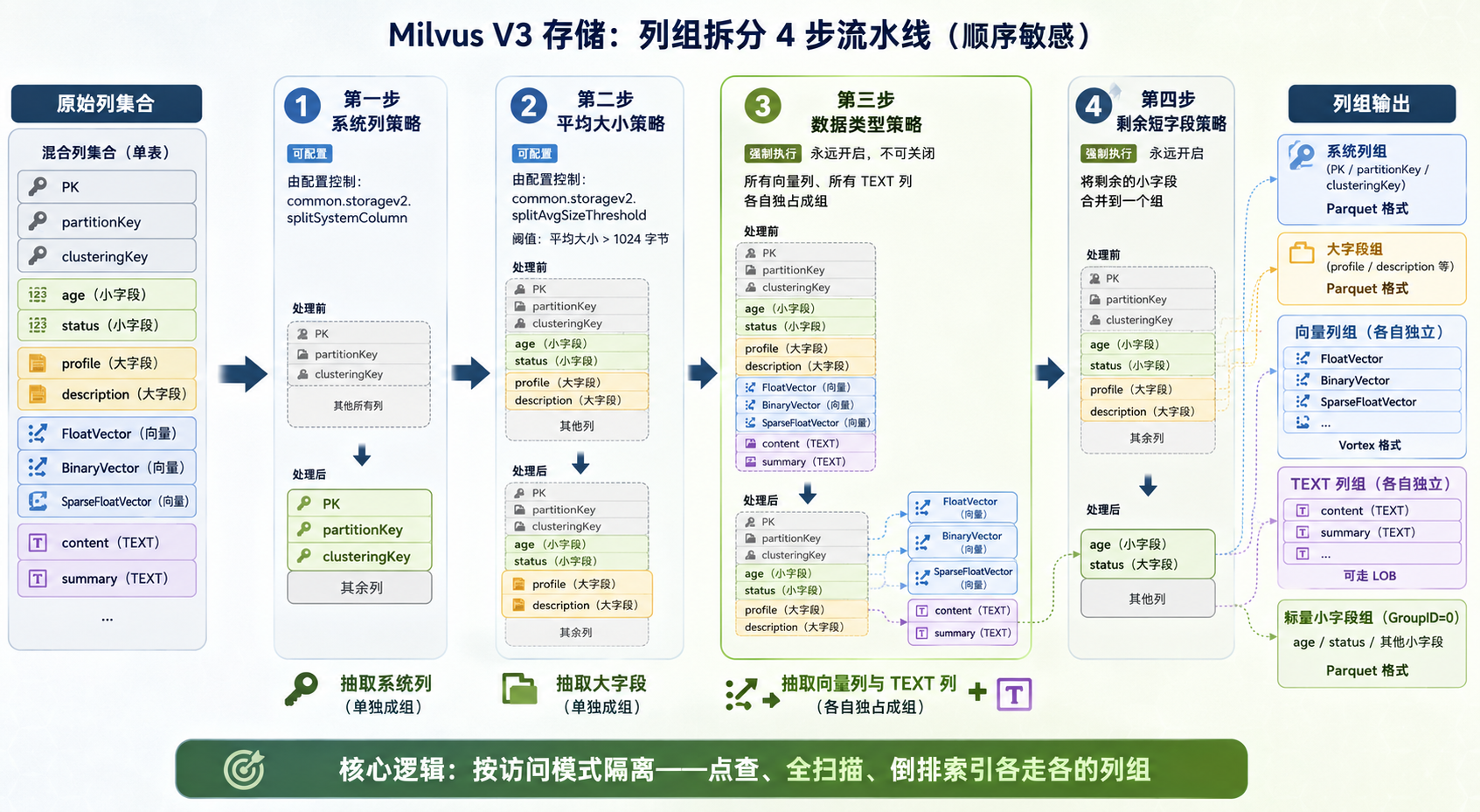

列组拆分四步流水线策略示意图

图 2：四步拆分按顺序执行——系统列先拆、大字段隔离、向量/TEXT 独占、剩余合并，核心逻辑是按访问模式隔离

5. Go 和 Rust 的 FFI 边界：谁干什么

Milvus 主进程是 Go，存储引擎 Loon 是 Rust（通过 C ABI 暴露）。两者的协作边界在 internal/storagev2/packed/ 目录下，大约 20 个非测试源文件。

核心设计原则是：Go 负责调度和协调，Rust 负责所有实际的 I/O 和编码。

四条 FFI 函数链

Packed Writer（普通列组写入）：

loon_writer_new → loon_writer_write → loon_writer_close。Close 返回一个 ColumnGroups 的 C 内存指针，Go 层读出来之后用于后续的 manifest 提交。

Segment Writer（处理 TEXT LOB）：

比 Packed Writer 多了一步 flush，且函数名前缀不同：loon_segment_writer_new → loon_segment_writer_write → loon_segment_writer_flush → loon_segment_writer_close。Close 返回 SegmentOutput，里面包含 column_groups 和 lob_files 两部分。

Transaction（manifest 提交）：

loon_transaction_begin → 一系列 append_files / add_column_group / add_delta_log / add_lob_file → loon_transaction_commit。这个链路是 V3 事务系统的 Go 侧入口。

Reader：

NewPackedFFIReaderWithManifest → GetFFIReaderStream。读取时也需要传 manifest 路径，由 Rust 侧解析出具体的列组文件。

一块标记好的技术债

FFI 层有一段坦诚的 TODO 注释（ffi_common.go 第 27-37 行）：

// ErrLoonTransient marks any failure surfaced by the loon FFI layer. Today
// milvus-storage does not expose structured error codes, so callers cannot
// distinguish a recoverable concurrent-transaction conflict from a hard IO
// error.
//
// TODO(storage v3): once milvus-storage exposes explicit error codes, narrow
// this sentinel to only the concurrent-transaction case (FailResolver) and
// let other errors propagate immediately as retry.Unrecoverable.
var ErrLoonTransient = errors.New("loon FFI transient error")

翻译过来：当前所有 loon FFI 失败都被当成可重试的瞬时错误，因为 milvus-storage 还没有暴露结构化的错误码。这意味着一次磁盘满的错误也会被重试 10 次，每次都失败。这属于明确标记的技术债，等 Rust 侧补齐错误码后会收窄。

6. TEXT LOB 的混合存储：为什么大文本不走 Parquet

V3 在 TEXT 大文本存储上花了不少功夫。设计文档 docs/design-docs/design_docs/20260407-text_lob_storage.md（作者 @zhagnlu）详细记录了方案选择，包括几个被拒绝的方案。

问题背景

Milvus 3.0 引入了 TEXT 类型字段，用于支持全文搜索。但 TEXT 字段的数据量可以很大（长文档、代码片段、对话记录），直接用 Parquet 存有两个问题：

1. Parquet 的列式压缩对长字符串效果一般
2. Parquet 的随机访问是 O(N) 的（需要线性扫描 row group）

混合存储布局

V3 的方案是 inline + LOB 混合存储。每个 TEXT 值前面有 1 字节的 flag 前缀：

• 0x00 inline：短文本直接内联在列组文件里，变长存储。不需要额外 I/O。
• 0x01 LOB ref：长文本用 24 字节引用替代（flag 1B + padding 3B + file_id:UUID 16B + row_offset:int32 4B）。

LOB 文件本身不在 segment 的 basePath 下，而在 partition 级别：

{root}/insert_log/{collection}/{partition}/
├── {segment}/
│   ├── _metadata/manifest-{version}.avro
│   └── _data/cg{0,1}_xxx.parquet    # cg1 = TEXT 引用 binlog
└── lobs/                              # 分区级，跨 segment 共享
    └── {field_id}/_data/{file_id}.vx  # Vortex 格式

为什么 LOB 放在分区级

LOB 文件放在 partition 级别而不是 segment 级别，这意味着多个 segment 可以引用同一个 LOB 文件。

在 compaction 时，如果某些 segment 只是重新组合而没有修改 TEXT 数据，那么 LOB 字节根本不需要移动——只需要在 manifest 里改一下引用关系就行，纯元数据操作，代价可以忽略。

Compaction 时的 LOB 策略

Compaction 时怎么处理 LOB 文件，取决于数据的有效比例。设计文档定义了 hole_ratio（空洞率）概念——被删除的 LOB 引用占总引用的比例。

这套策略的核心思想是：能不搬就不搬。字节搬移是开销很大的操作，元数据操作几乎免费。

被拒绝的方案

设计文档里有几个被明确否决的方案，对理解设计取舍很有帮助：

方案一：用 etcd 管理 file_id 分配。被拒绝，因为这会强制每个 C++ writer 绕道 Go 来获取 ID。LOB 写入路径是 Rust 侧的，不应该引入对 Go etcd 的依赖。

方案二：完全去掉 inline 路径。被拒绝，因为短字符串（几十字节的 tag、label）如果也走 Vortex 文件，每次读取都要多一次随机 I/O，得不偿失。

方案三：把 LOB 文件放在 segment basePath 内。被拒绝，因为这会 kill compaction reuse——segment 合并后旧 basePath 被删，LOB 引用就断了。

方案四：用 Parquet 做 LOB 文件。被拒绝，因为 Parquet 的长字符串压缩不如 Vortex，随机访问也不如 Vortex 的 split index（O(log N)）。

为什么选 Vortex

Vortex 是 milvus-storage 仓库里的一个向量专用列式格式。相比 Parquet，它有两个优势：

1. 长字符串压缩更好——针对非结构化文本优化了编码
2. O(log N) split-index 随机访问——给定 row offset 可以二分查找定位，不用线性扫描

配置项 dataNode.storage.format 可以在 parquet 和 vortex 之间切换，默认是 parquet。但在 TEXT LOB 场景下，LOB 文件固定使用 Vortex 格式（扩展名 .vx）。

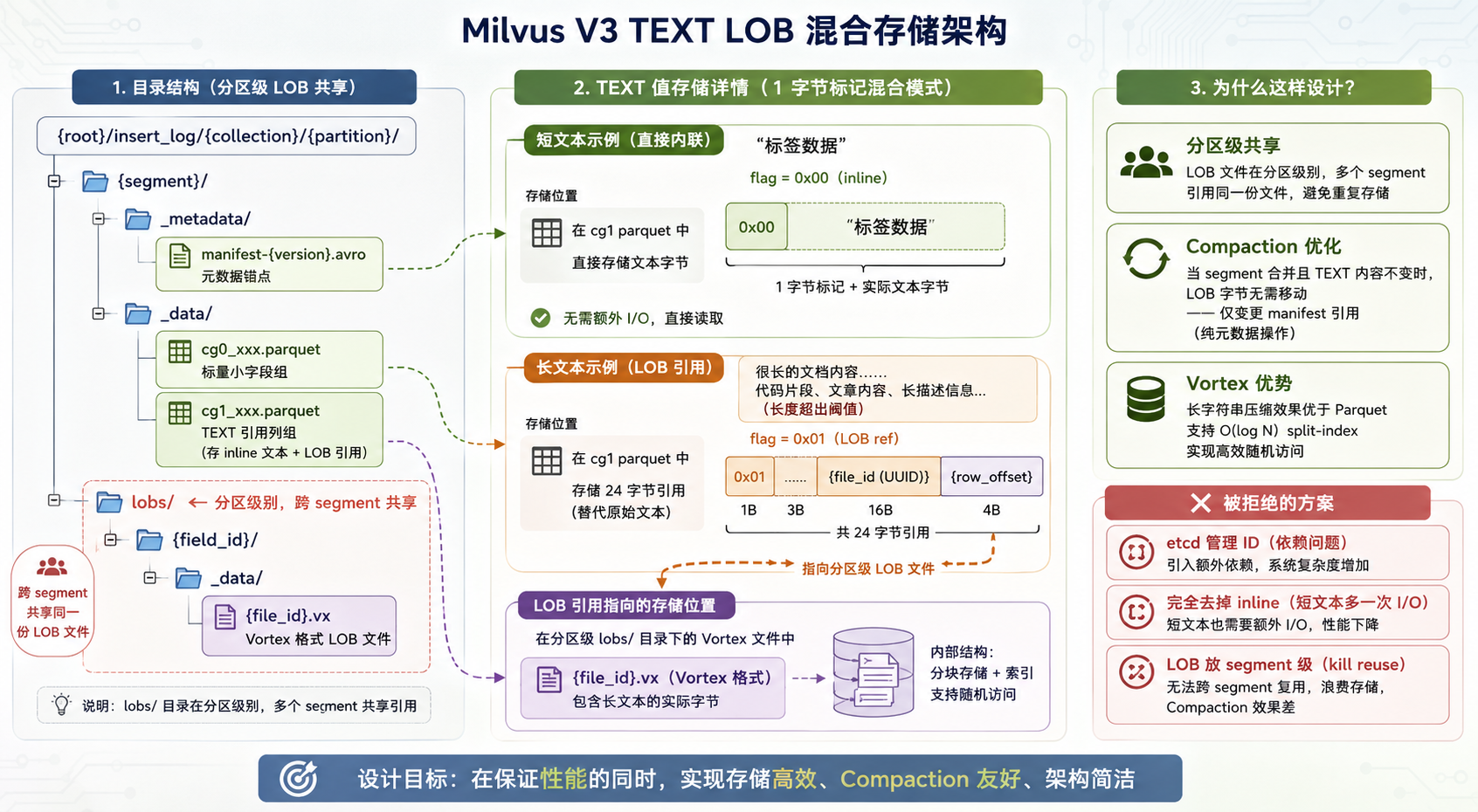

TEXT LOB 混合存储架构布局示意图

图 3：短文本 inline 内联、长文本 LOB ref 引用，LOB 文件放分区级跨 segment 共享，compaction 时纯元数据操作

7. V2 到 V3 的迁移路径：Compaction 驱动

存储格式换了，已有的 V2 数据怎么办？Milvus 的答案是：让 compaction 干这个活。

源码在 internal/datacoord/compaction_policy_storage_version.go。有一个专门的 storageVersionUpgradePolicy，它的 targetVersion() 逻辑很简单：

func (policy *storageVersionUpgradePolicy) targetVersion() int64 {
    targetVersion := storage.StorageV2
    if paramtable.Get().CommonCfg.UseLoonFFI.GetAsBool() {
        targetVersion = storage.StorageV3
    }
    return targetVersion
}

总开关 common.storage.useLoonFFI（默认 false，从 2.6.7 版本引入）控制是否升级到 V3。打开开关后，后续 compaction 产出的新 segment 自动是 V3 格式。

三个保护机制

迁移不是无脑跑的，有三个保护层：

TEXT 保护：如果目标版本低于 V3 且集合包含 TEXT 字段，拒绝降级。这是硬约束——TEXT 字段只有 V3 支持，降级会丢数据。

速率限制：StorageVersionCompactionRateLimitTokens=3，每 120 秒最多跑 3 个版本升级 compaction。防止后台迁移把集群 I/O 吃满。

会话版本门控：StorageVersionCompactionSessionVersionRequirement 控制最小 QueryNode 版本要求。如果集群里有旧版本节点，不启动迁移——避免新格式 segment 被旧节点读到。

External Collection 豁免：外部 Collection 的数据不在 Milvus 自己的存储里，不参与版本迁移。

新 Segment 的版本决策

新写入的 segment 怎么决定格式？在 write_buffer.go 第 1314-1343 行，根据 useLoonFFI 开关决定新 segment 的 storage_version。开关打开后，新 segment 天然就是 V3。

这意味着迁移是渐进的：打开开关 → 新写入走 V3 → 旧 V2 数据在 compaction 时逐步转为 V3。不需要停机，不需要批量迁移脚本。

8. 一些没解决的问题

前面聊了 V3 的设计，但 V3 目前还有几块没补完。

FFI 错误码缺失

前面提到的 ErrLoonTransient 问题。当前所有 loon FFI 失败都被当成可重试，磁盘满、权限错误也会被重试 10 次。这在生产环境中意味着每次不可恢复的错误会浪费约 10 次 I/O。milvus-storage 暴露结构化错误码后这个问题才能解决。

Vortex 格式的公开文档为零

设计文档对 Vortex 的描述只停留在压缩更好、随机访问更快的层面。Vortex 的内部编码方式、与 Lance 的 head-to-head 性能对比数据，当前官方资料中未发现相关依据。milvus-storage 仓库的 README 只提到 Format Layer 支持 Vortex，没有格式规范文档。想深入评估 Vortex 是否适合替换 Parquet，目前只能自己跑 benchmark。

TEXT LOB 设计文档还是 Draft 状态

20260407-text_lob_storage.md 的 Status 标记是 Draft，Released 标注为 3.0.0。说明设计已落地实现，但文档还没正式定稿。一些细节（比如 hole_ratio 阈值是否可配置）可能还有变化空间。

milvus-storage 社区规模

GitHub 上 milvus-storage 仓库截至 2026 年 7 月有 44 stars、43 forks、487 commits。相比 Milvus 主仓库（44,000+ stars），这个数字说明存储引擎的开发基本是 Zilliz 内部团队驱动的。外部贡献者参与门槛较高——你需要同时理解 Arrow 列式存储、向量检索负载特征和 Milvus 的架构约束，三样缺一样都很难提交有意义的 PR。

9. 这篇为什么重要

Milvus 3.0 的 External Collection 能做到零拷贝查询外部 Iceberg 表，Spark 能直接读 Milvus 的 Collection 做批量分析，TEXT 字段能支持全文搜索——这些功能全部建立在 Loon 这套 manifest 表格式上。

没有 manifest，External Collection 的 Virtual Segment 就没有地方记录指向 lakehouse data splits 的引用。列组拆分一旦去掉，向量列和标量列混在一起，Spark 读 Milvus 数据就得拉一堆没用的向量列。而 Vortex LOB 如果不存在，TEXT 字段只能塞进 Parquet，全文搜索的随机访问性能就上不去。

V3 不是一个孤立的存储优化。它是 Milvus 从一个向量数据库向 Vector Lakebase 演进的地基工程。理解了这块地基，后面理解 3.0 的上层建筑会顺畅很多。

后续文章会拆开聊 Compaction 怎么在 V3 上跑、Segment 生命周期管理如何适配 manifest 版本化、以及索引格式 V3 的设计。这篇先打个地基。

说明：本文内容基于 Milvus 3.0 源码（github.com/milvus-io/milvus，internal/storage/rw.go、internal/storagev2/packed/、internal/storagecommon/、internal/datacoord/compaction_policy_storage_version.go、pkg/util/typeutil/schema.go、pkg/util/paramtable/component_param.go）和官方设计文档（docs/design-docs/design_docs/20260226-manifest-format.md、20260407-text_lob_storage.md、20260209-scalar-index-unified-format.md）分析整理而成，源码分析基于笔者本地仓库版本，尚未在生产环境中完成全场景验证。文中的配置模板和参数建议仅供参考，实际效果请以你的业务数据和环境测试结果为准。如果有实际使用经验，欢迎在评论区分享交流。
