最近在做一个和模板匹配相关的需求，翻到一篇发表在 Expert Systems with Applications 上的工作，叫 PoseMatch-TDCM。它解决的问题在工业视觉里很常见：给一张小模板图和一张大搜索图，定位模板在搜索图中的位置，同时估计出旋转角和 X、Y 两个方向的缩放。

这种"带旋转和各向异性缩放的模板匹配"，传统方法（NCC、SIFT）在大角度旋转下要么失配要么太慢，端到端的深度学习方法又常常体积大、推理慢。这篇工作的卖点是把模型压到了 3.07M 参数，CPU 上单张推理大约 10ms。

我把代码拉下来完整跑了一遍，做了三件事：在 COCO val2017 上复现精度；在不重训模型的前提下优化后处理，把 mIoU 从 0.906 提到 0.920；最后导出成 ONNX，用 Java 调用，并验证结果和 Python 一致。

下面是整个过程，包括踩过的坑。

一、模型结构

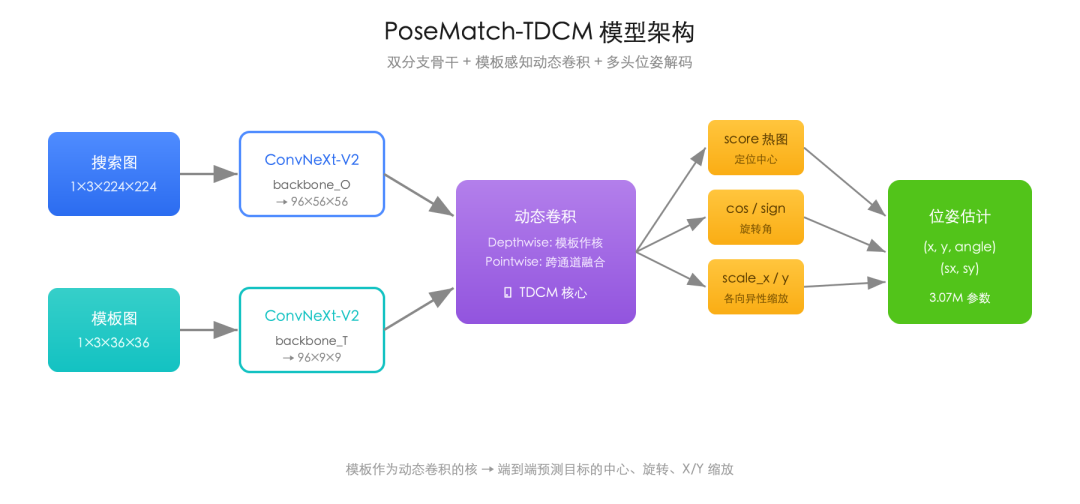

先看架构。我画了一张简化版：

核心是一个叫 TDCM（Template-aware Dynamic Convolution）的设计，原理可以一句话概括：把模板当作动态卷积的卷积核，去和搜索图做特征匹配。

它有两条对称的 ConvNeXt-V2 分支。一条吃搜索图（缩放到 224×224），一条吃模板（缩放到 36×36）。模板分支的输出被 reshape 成深度卷积的核，在搜索图的特征图上做分组卷积。这样匹配是模板引导的，作者声称对没见过的目标有不错的泛化性。

网络最后接五个解码头，分别输出 score（定位热图）、cos 和 sign（旋转角）、scale_x 和 scale_y（缩放）。一次前向就能出全部位姿参数。

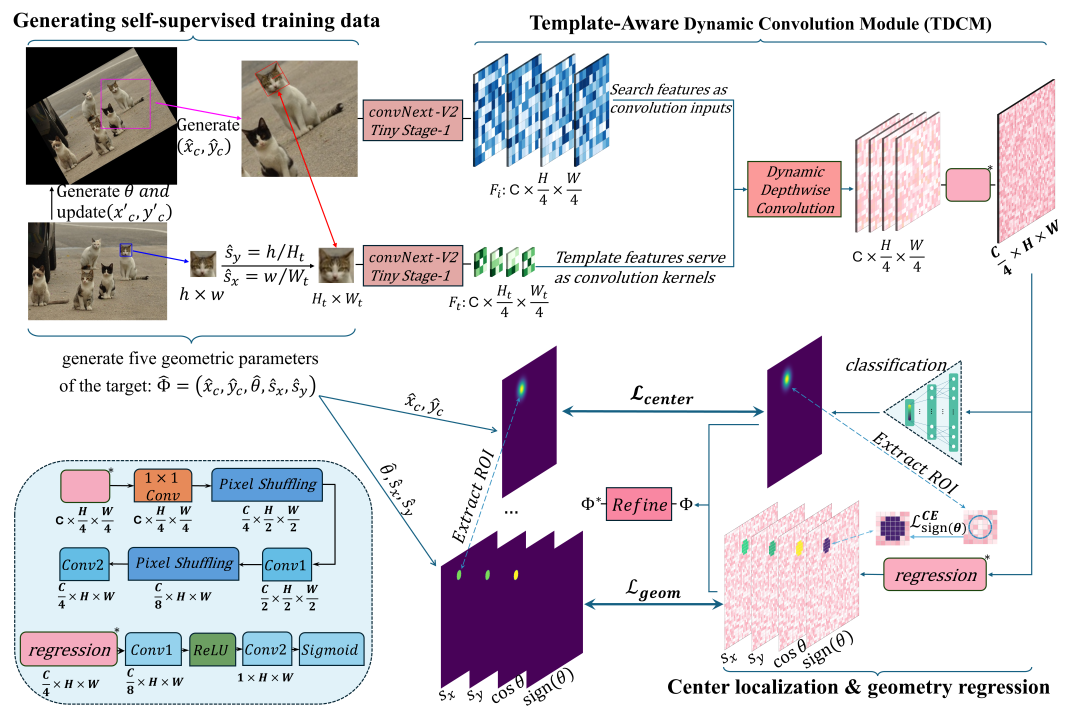

上图是论文里的完整框架图。左半边是双分支特征提取，中间是动态卷积匹配，右半边是多头解码。

二、复现精度

复现这一步，关键是把口径定清楚，不然数字没意义。我在 COCO val2017 的 S2 设定下做了批量测试（旋转加 0.5 到 2 倍缩放），统计成功匹配样本的平均 IoU。

跑通过程踩了两个坑（后面单独讲），但最终结果和论文对得上：

实测略好于论文报告的 0.900，考虑到抽样方差，基本可以认为复现成功。模型本身是扎实的。

三、优化：靠的是迭代收敛，不是位置细化

复现完之后我想在不动模型权重的前提下再提一波精度。后处理那一块用的是基于模板相似度（NCC）的网格搜索，原作者的实现是单轮串行的，先细化角度，再细化 X 缩放，再细化 Y 缩放，三者彼此独立。

我一开始的判断是：原代码漏掉了位置细化，把这个补上应该有用。于是我把位置细化加回去，又做了几处自适应，先在 200 个样本上跑，mIoU 确实涨了。但涨了多少、各项分别贡献多少，我说不清楚。

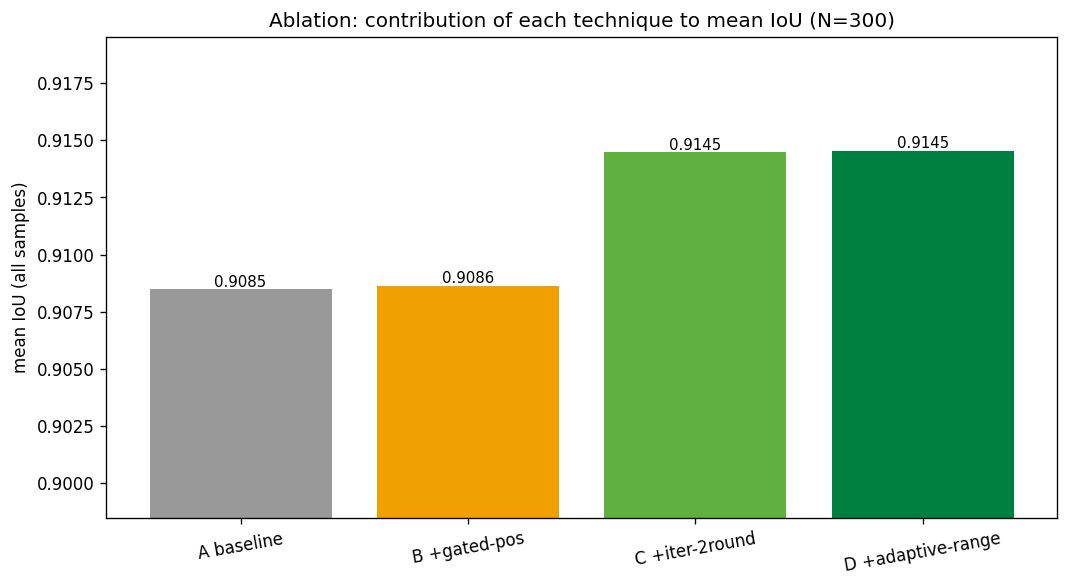

所以又补了一个消融实验。把每项技术单独加上去，看边际贡献：

结果挺出乎意料：

我之前以为最关键的位置细化，实际只贡献了 2%。真正的收益几乎全部来自一个很朴素的改动：把"角度细化、scale_x、scale_y"这套流程从单轮改成迭代两轮。

为什么迭代有效？因为单轮细化时，角度和缩放是独立优化的。角度还没收敛就去算缩放，缩放自然不准。迭代以后它们互相校正，尤其是角度，中位误差从 1.34 度降到 0.68 度，将近砍半。

下面是优化前后两条管线的对比：

这条教训我记一下：做优化一定要做消融，别拍脑袋。我最初的判断就是错的，是数据把我纠正过来的。

四、真实样本的可视化

光给数字不够直观。我对 80 个样本生成了对比图，每张图叠三个框：红框是真值，黄框是原始后处理的预测，绿框是优化后的预测。绿框和红框重合度越高越准。

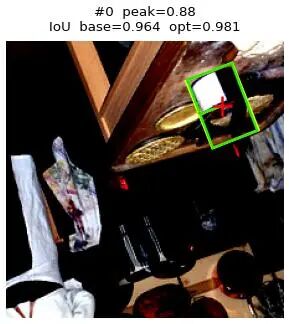

先看单张样本：

这张图里绿框（优化）和红框（GT）几乎完全重合，原版（黄框）稍微偏一点，IoU 从 0.96 提到 0.98。

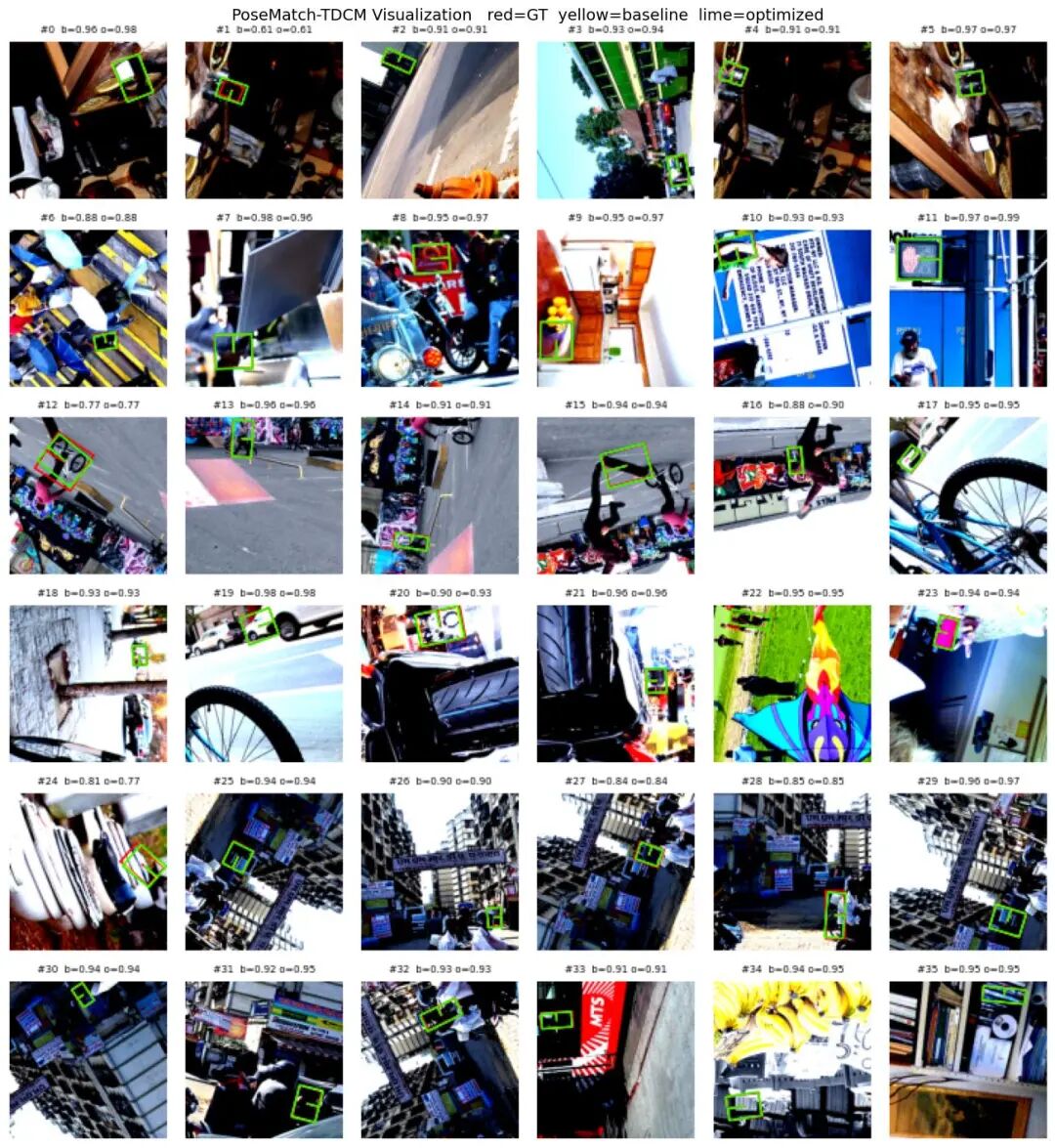

再看 36 个样本的总览：

绝大多数样本的绿框比黄框更贴合红框，有一部分完全重合到看不出区别了。

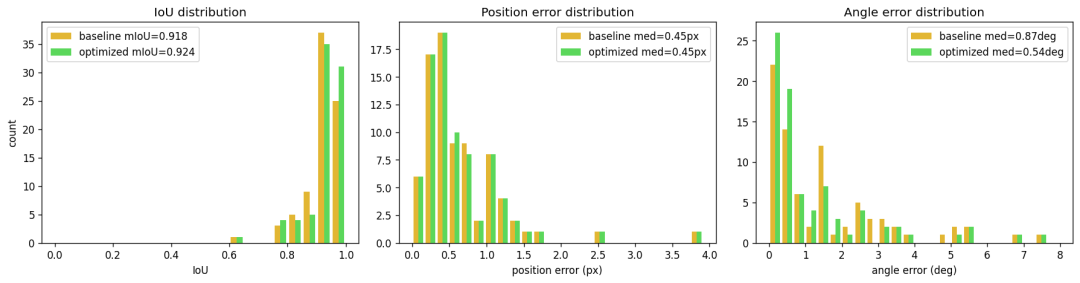

下面是三个维度（IoU、位置误差、角度误差）的分布直方图。绿色是优化后，整体往右移（更准的方向）：

最后是 500 个样本的完整对比：

500 个样本里净改善 188 个。还有一点要特别说明：位置细化虽然是门控启用的（只对低置信样本开），但优化前后位置误差中位数基本持平，也就是说位置这一项没有退步。这是刻意设计的，高置信度样本本来就很准，硬做位置细化反而会被噪声带偏。

五、搬到 Java 上

模型精度够用了，下一步是让生产环境能调。Python 在后端服务里有不少麻烦，环境隔离、GIL、和 Java 主链路打通，都有成本。我定的目标是：Python 训练，导出 ONNX，Java 调用，结果和 Python 一致。

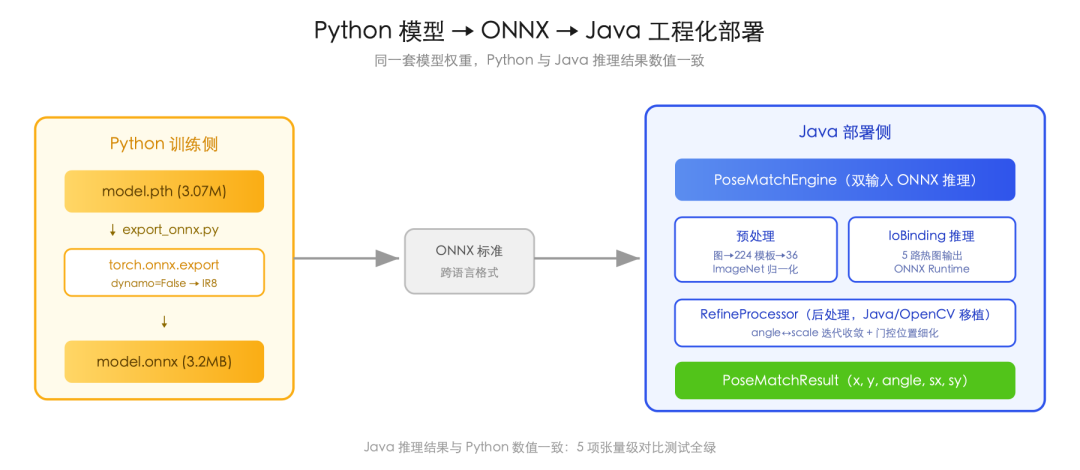

整条链路：

Java 侧的调用代码很简洁：

// 加载引擎，模型只有 3.2MB，可以常驻内存
try (PoseMatchEngine engine = new PoseMatchEngine("model.onnx", DeviceType.CPU)) {

    Mat search   = OpenCVUtils.loadImageColor("search.jpg");
    Mat template = OpenCVUtils.loadImageColor("template.jpg");

    // 一行调用，拿到完整位姿
    PoseMatchResult r = engine.match(search, template);
    // center=(66.4, 137.9)  scale=(1.28, 1.35)
    // angle=-51.7  peak=0.926  ncc=0.96  耗时 45ms
}

返回的对象里有中心坐标、旋转角、X/Y 缩放、置信度、旋转框四角点，还提供一个方法把 224 坐标系的结果还原到原图尺寸。

工程化最关键、也最容易出问题的地方是：怎么保证 Java 算出来和 Python 一致。我用的是张量级逐层对比，把整条链路拆成三层分别验证：

Tests run: 5, Failures: 0, Errors: 0

五项测试全过，端到端的位姿结果在工程容差内和 Python 完全一致。

六、踩过的三个坑

这一段可能是全文最实用的部分。

第一个坑：模板被错误地 resize 到 224。

模型有两个输入，搜索图是 224、模板是 36。有一次我把模板也 resize 到了 224，结果骨干网络对模板输出的特征图空间尺寸和搜索图一样了，动态卷积退化成全图卷积，score 热图全是 0，模型直接不工作。这个坑很隐蔽，因为代码能跑、不报错，只是输出恒 0，不仔细看根本发现不了。

第二个坑：ONNX 的 IR 版本。

新版 PyTorch（2.10 及以后）默认走 dynamo 路径导出 ONNX，生成的是 IR version 10。这在 Python 的 onnxruntime 里跑得好好的，但是 Java 的 ONNX Runtime 绑定（bytedeco 封装）在加载时会崩溃，堆栈显示挂在类型信息的解析上。

解法是导出的时候强制加一个参数 dynamo=False，让它生成 IR version 8，兼容性最好。这是个版本特定的问题，但很坑，因为报错信息完全指向模型损坏而不是 IR 版本。

第三个坑：双输入推理崩溃，最后改用 IoBinding。

这个花的时间最多。Java 的 ONNX Runtime 绑定里，多输入推理的标准写法是把几个输入 tensor 打包成一个数组，再包装成单个 Value 传给 session.Run：

PointerPointer<Value> inputs = new PointerPointer<>(tensorA, tensorB);
session.Run(opts, names, new Value(inputs), 2, ...);

这套写法在 macOS arm64 上稳定崩溃，我写了一个最小复现，确认是绑定本身在这个平台上的问题，不是业务代码的锅。

最后的解法是改用 IoBinding，按名字分别绑定输入和输出，绕开那条崩溃路径：

IoBinding binding = new IoBinding(session);
binding.BindInput("origin",   tensorA);
binding.BindInput("template", tensorB);
binding.BindOutput("score", memInfo);
session.Run(opts, binding);

改完之后就稳了。

这三个坑有一个共同点：Python 都能跑，Java 都出问题。跨语言部署的隐性成本，基本都藏在这种地方。光在 Python 里验证完是不够的，目标平台一定要实地跑。

七、小结

总结一下这次实践。

一个 3MB 的模板匹配模型，在 COCO 上复现到 0.91 的 mIoU，纯后处理优化拉到 0.92，再导出 ONNX 让 Java 一行调用、数值对齐。

几个值得记的点：

第一，复现要严谨。mIoU 要在固定的数据集、固定的样本量、固定的口径下算，只跑一张图看个大概，结论是不可靠的。

第二，优化要做消融。这次 97% 的提升来自"迭代收敛"这一个改动，而我一开始以为是位置细化。如果没有消融，我会把功劳记错，而且会误以为加更多花哨的后处理有用。

第三，工程化要逐层验证。预处理、推理、后处理，每一层都和 Python 对齐，才能保证端到端一致。任何一层偷懒，最后都可能对不上。

第四，跨平台的原生库坑很多。IR 版本、双输入 API、arm64 兼容性，每个都能卡半天。Python 能跑不代表目标平台能跑。

模型的能力指标最后列一下：

• 输入：搜索图（任意尺寸，内部缩放到 224）加模板图（缩放到 36）
• 输出：中心坐标、旋转角、X/Y 缩放、置信度
• 体积：3.2 MB（ONNX）
• 速度：CPU 上推理约 10ms，含后处理约 45ms
• 精度：mIoU 0.92，IoU 不低于 0.9 的样本占 78%

适用场景是平面目标的位姿估计，比如工业零件定位、印刷品对齐、标识识别、航拍目标匹配。只要目标近似平面、模板边长在 18 到 72 像素之间，都能用。

本文所有测试数据均基于 COCO val2017 实际运行得到，可视化图为程序生成。模型权重来自 PoseMatch-TDCM 开源仓库，优化方案与 Java 工程化为本文工作。
