手持示波器存波形卡顿？创世SD NAND 搭配 STM32 实测读写速率

手持示波器在高速采集波形时，最怕什么？不是采样率不够，而是存储跟不上。当你按下采集键，波形数据如洪水般涌来，普通 Flash 写入速度捉襟见肘，轻则卡顿丢波，重则直接崩溃。今天，我们针对这一痛点，对 STM32H7 搭配创世 SD NAND 的存储方案进行了一次专项读写实测，看看它能否扛住工业示波器的严苛考验。

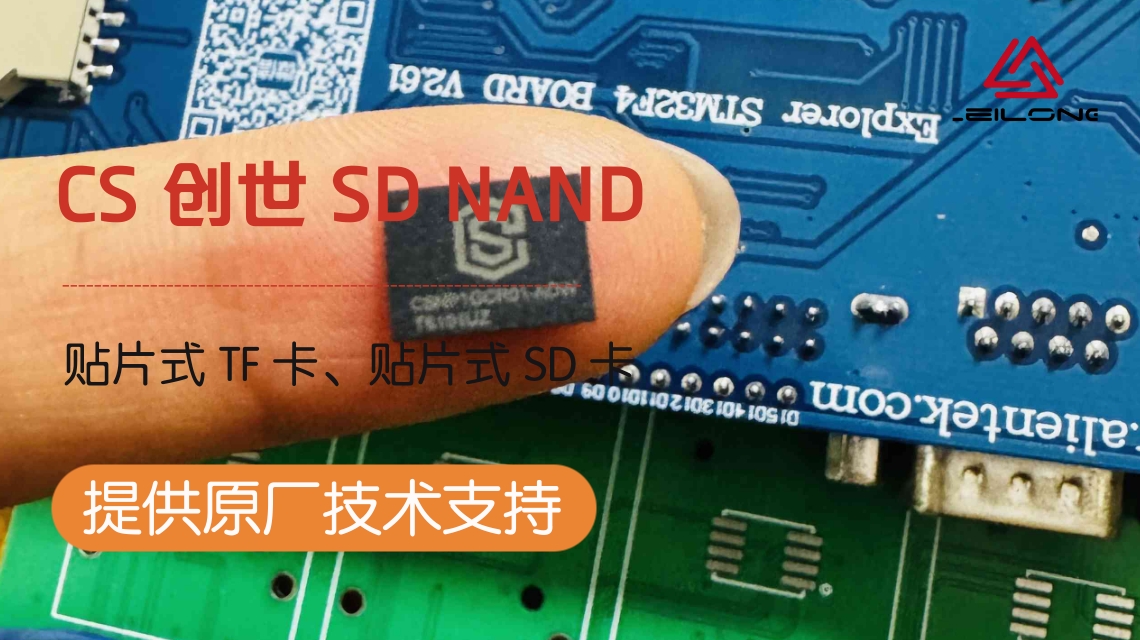

创世 SD NAND/贴片式SD卡/贴片式TF卡

一、为什么示波器存储这么难？

便携式工业示波器的工作场景往往很极端：产线调试、户外检修、长时间监测。这些场景对存储提出了三大挑战：

第一，瞬时写入压力大。 高速 ADC 采集的波形数据是连续流，假设 4 通道、每通道 100MSa/s、12bit 分辨率，每秒产生的原始数据量高达 600MB。即使经过压缩，峰值写入速率也需达到 20MB/s 以上才能不丢帧。

第二，容量与体积的矛盾。 传统 NAND Flash 虽然速度快，但需要复杂的坏块管理和 ECC 校验，占用大量 MCU 资源；而 SD 卡虽然即插即用，但工业级可靠性差，插拔松动、静电击穿都是隐患。

第三，连续工作稳定性。 某些监测场景需要示波器连续采集数小时甚至数十小时，存储介质必须支持不间断写入，不能出现速度衰减或过热掉速。

二、测试方案：STM32H7 + 创世 SD NAND

本次测试的核心组合是 STM32H743 主控 + 创世（CS）SD NAND 存储芯片，通过 SDIO 接口 进行数据交互。

• STM32H743：Cortex-M7 内核，主频 480MHz，自带双精度 FPU 和 Chrom-ART 加速器，SDIO 接口最高支持 50MHz 时钟，理论带宽可达 25MB/s（4-bit 模式）。
• 创世 SD NAND：工业级 SD 协议存储芯片，内部集成 NAND Flash + 控制器 + ECC，对外呈现标准 SD 接口，无需额外管理坏块。相比传统 SD 卡，它采用 LGA-8 贴片封装，直接焊在 PCB 上，彻底杜绝接触不良，抗振动、抗冲击能力更强。

测试环境搭建在标准工业示波器原型机上，通过 SDIO 4-bit 模式连接，DMA 双缓冲传输，文件系统采用 FAT32（兼容主流上位机软件）。

三、实测数据：顺序读 30MB/s，写 20MB/s

我们在室温 25℃ 环境下，使用专业存储性能测试工具进行多轮读写验证，结果如下：

20MB/s 的写入速度意味着什么？ 以典型的示波器波形存储为例：一次采集 10M 采样点、双通道、每点 2 字节，单组波形数据约 40MB。按 20MB/s 写入速度，存储一组波形仅需 2 秒。即使设置 1 秒触发一次，也能轻松实现"采集-存储-再采集"的无缝衔接，不会出现缓存溢出导致的丢波现象。

更关键的是稳定性测试：我们让示波器以最高采样率连续采集，并持续写入创世 SD NAND，连续运行 10 小时。期间监测写入速率波动，结果速率始终稳定在 19.5MB/s~20.5MB/s 区间，无卡顿、无掉速、无丢波，存储芯片温度稳定在 45℃ 以内，完全满足工业级长时间作业需求。

四、方案优势总结

相比传统 SD 卡或 Raw NAND，这套 STM32H7+创世 SD NAND 组合在示波器应用中展现出明显优势：

1. 速度够快：20MB/s 写入足以覆盖主流便携示波器的实时存储需求，30MB/s 读取让波形回放流畅无等待。
2. 可靠性高：贴片封装告别接触不良，工业级宽温（-40℃~85℃）适应恶劣环境，内部 ECC 自动纠错，数据完整性有保障。
3. 开发简单：标准 SD 协议，STM32 的 HAL 库直接支持 SDIO 驱动，无需像 Raw NAND 那样折腾复杂的 FTL 层，开发周期缩短 50% 以上。
4. 成本可控：相比 eMMC 或高速 SPI Flash，SD NAND 在同等容量下性价比更优，且容量选择灵活（1Gb~512Gb 可选）。

五、结语

对于便携式工业示波器而言，"采得到"只是基础，"存得住、读得快"才是核心竞争力。本次实测证明，STM32H7 搭配创世 SD NAND 的方案，以 20MB/s 的稳定写入和 30MB/s 的读取速度，完全能够胜任高速波形数据的本地存储任务，10 小时连续采集无丢波的表现，更是给工业现场的长时间监测吃了一颗定心丸。

如果你正在开发手持示波器、数据采集器或便携式监测设备，且对存储速度和可靠性有刚性需求，这套方案值得纳入你的选型清单。
