RTD2166-CG，内置 MCU 实现 DP-VGA 无缝转换

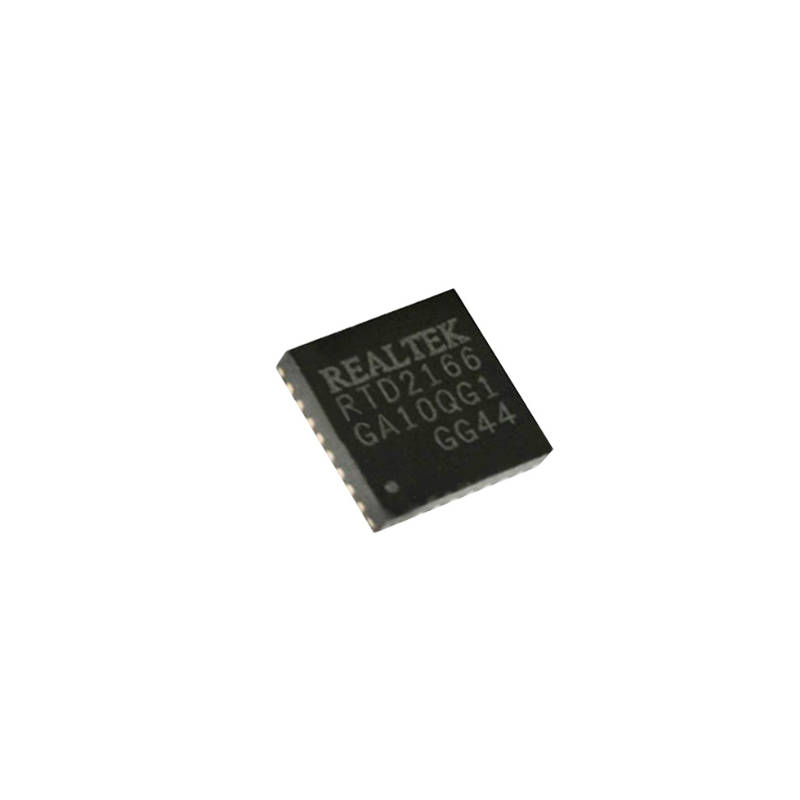

RTD2166-CG

型号介绍 RTD2166-CG 是一款DisplayPort 1.3 转 VGA专用信号转换芯片，凭借完善的电气性能、高集成设计与稳定的表现，成为接口转换领域的常用器件。它采用 3.3V 为主供电、1.2V 为内核供电的架构，行场同步缓冲电路支持 3.3V 与 5V 两种供电模式，所有对外引脚具备 5V 耐压能力，适配主流电路电平标准。它工作温度范围为 0℃至 70℃，可满足常规消费电子与工控设备的使用环境；同时具备优秀的静电防护能力，VGA 等外部接口引脚 ESD 防护达 8KV，内部引脚为 4KV，有效提升设备抗干扰能力与使用稳定性。芯片支持两种供电方案，既可以使用外部 1.2V 电源，也能依靠片内集成 LDO 工作，上电时序要求宽松，硬件设计门槛更低。功耗方面表现亮眼，待机功耗低于 100μW，处于超低功耗水平；正常工作时，根据分辨率、供电方式不同，功耗区间在 275mW~550mW 之间，功耗控制均衡。信号传输上，其 DisplayPort 输入兼容 DP 1.3 标准，搭载双通道主链路，支持 1.62Gbps（RBR）、2.7Gbps（HBR）两种传输速率，搭配 1Mbps 带宽的 AUX 辅助通道与热插拔检测功能，数字信号传输稳定；内置三路 8 位 DAC，最高工作时钟可达 210MHz，完美适配 VESA VSIS v1r2 规范的 VGA 模拟输出，最高可支持 2048×1536@60Hz、1920×1200@60Hz 等高分辨率画面，兼容市面上绝大多数 VGA 显示时序。

主要特性 功能：DP1.3 转 VGA 转换芯片，2 路 DP 输入 DP 速率：RBR 1.62Gbps、HBR 2.7Gbps，AUX 通道 1Mbps DAC：三通道 8 位，最高时钟 210MHz 最大分辨率：2048×1536@60Hz(18bit)、1920×1200@60Hz(24bit) 集成模块：8051 MCU、片内晶振、LDO、EDID，免外部晶振 / EEPROM 供电：主 3.3V，辅助同步口可选 3.3V/5V；1.2V 内核供电 功耗：待机＜100μW，典型工作 275~550mW 防护：外接引脚 ESD 8KV，内部引脚 4KV 温度：工作 0~70℃ 封装：QFN32，4×4mm

应用领域 台式主板、笔记本电脑板载显示电路 DP 转 VGA 转接头、转接线 笔记本扩展坞、设备底座 工控、常规显示系统
