ALC269Q-VC3，HDA 音频编解码 + D 类 BTL 功放一体化解决方案

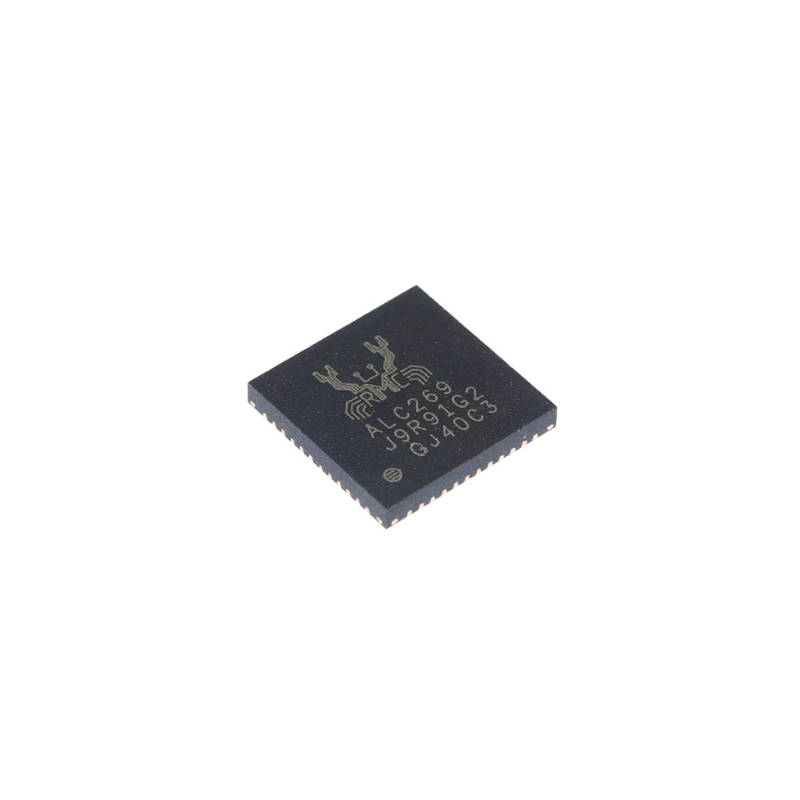

ALC269Q-VC3

型号介绍 ALC269Q-VC3 是一款集成度极高的高清音频解码芯片，采用 6mm×6mm 的 48 引脚 MQFN 小型绿色封装，紧凑的体积让它能够轻松适配各类空间受限的电子设备，也是它被广泛应用的基础。它的供电设计十分灵活，数字内核标准电压为 3.3V，数字 IO 支持 1.5V~3.3V 宽压输入，模拟电路与内置 D 类功放则采用 4.75V~5.25V 供电，且要求功放供电电压高于模拟供电，保障电路稳定运行。在功耗控制上它表现亮眼，正常工作时模拟电路典型电流为 35mA，进入休眠状态后，数字电路电流低于 400μA、模拟电路电流低于 100μA，搭配 D0~D3 多级电源管理模式，不仅满足设备日常运行需求，还能有效降低待机功耗、延长便携设备续航。同时芯片抗干扰能力出色，所有引脚 ESD 耐压达到 3500V，工作温度范围覆盖 0℃至 70℃，即便在常规复杂工况下也能稳定工作。

主要特性 输出功率：4Ω 负载2.2W / 声道，8Ω 负载1.1W / 声道（THD+N=1%） 性能：信噪比 94dB，THD+N=-80dB；效率：4Ω≈80%、8Ω≈85% 保护与特性：短路限流 2.5A，内置过热保护；静态电流 4mA，静音噪声 20μV 频响：20Hz~22kHz；高通滤波：10~900Hz（可编程） ADC（录音）：满幅输入 1.6Vrms，动态范围 90dB，THD+N=-87dB，输入阻抗 47kΩ DAC（播放）：满幅输出 1.2Vrms，动态范围 95dB，THD+N=-88dB 耳机输出：动态范围 95dB，THD+N=-80dB 通用指标：通道串扰 - 80dB，电源抑制比 - 60dB

应用领域 消费电脑：笔记本电脑、上网本、平板电脑、台式一体机内置音频模块。 多媒体设备：桌面多媒体音箱、一体式影音设备、带外放的便携数码产品。 办公设备：台式 PC、会议终端、网络通话设备（依托 AEC/NS 语音算法）。 嵌入式设备：工控终端、嵌入式主板、带音频输出的工业控制设备。
