RTS5411T-GR，4 端口 USB3.2 Gen1 HUB 芯片，兼容 BC1.2 充电规范与多级低功耗

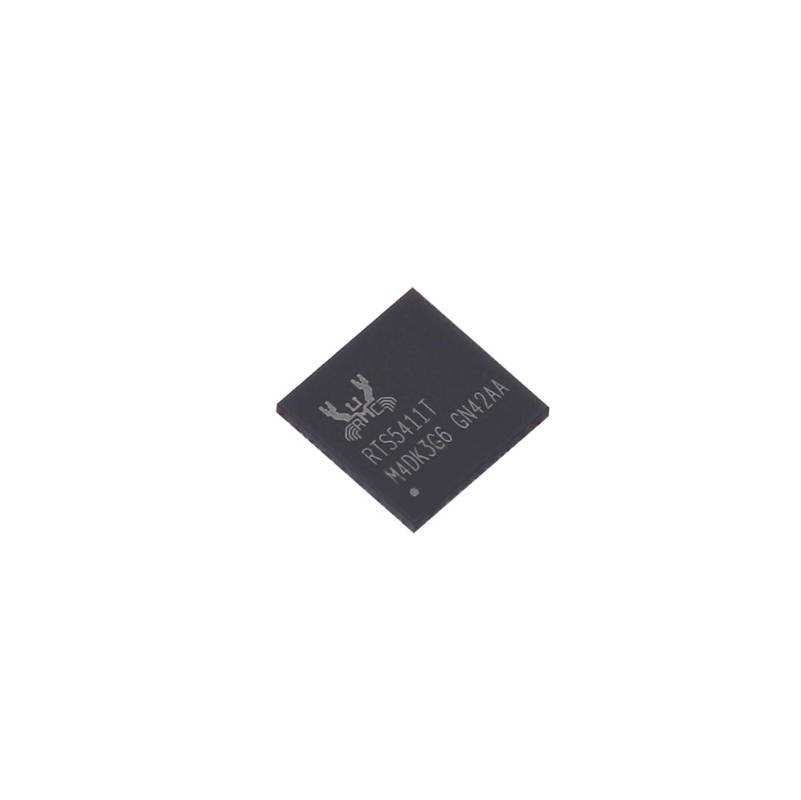

RTS5411T-GR

型号介绍 RTS5411T-GR 是一款USB3.2 Gen1x1 四端口集线器控制芯片，芯片高度集成化的设计，让它在电路搭建、功能实现上都具备突出优势，同时搭配完善的电气性能、丰富功能，广泛应用在各类 USB 拓展类产品中。它拥有成熟且稳定的供电体系，内部集成 3.3V 低压差稳压器与 1.1V 开关稳压电路，无需额外搭配大量外置电源器件。其中 5V 转 3.3V LDO 输入电压范围为 4.5V~5.5V，5V 转 1.1V 开关稳压器支持 3.1V~5.5V 宽压输入，常规工作状态下，数字、模拟电路标准供电分别为 3.3V 与 1.1V，适配主流供电方案。芯片标准系统时钟采用 12MHz 晶振，频率偏差控制在 ±100ppm 以内，时序运行稳定。

主要特性 规格定位：USB3.2 Gen1x1 4 口 HUB 主控，兼容 USB2.0/1.1，单端口独立 MTT 充电：符合 USB BC1.2，支持 DCP/CDP/SDP、ACA-dock，端口可分组 / 独立供电 功耗：支持 USB 多级休眠，独有 Delink 深度省电模式 外设接口：集成 SPI (ISP 升级)、SMBus、I2C、GPIO (LED 状态指示) 电源：内置 3.3V LDO、1.1V 开关稳压，输入电压 3.1V~5.5V 时钟：标准 12MHz 晶振，频偏 ±100ppm 保护：各端口独立过流保护，ESD 防护达标 封装：76pin QFN 9×9mm 绿色封装

应用领域 多口 USB3.0/3.2 集线器、USB 拓展坞、桌面 USB 分线器 带快充功能的 USB 外设、多口 USB 充电底座、数码配件 工业设备、工控主板、嵌入式设备的 USB 端口拓展模块 一体机、笔记本、台式机内置 USB 端口扩展电路 搭载 I2C/SMBus 管控的智能 USB 终端、带状态指示的工业 USB 设备
