画基础设施架构图不用再花钱了——FossFLOW 是开源的 Cloudcraft 替代品

GitHub: https://github.com/stan-smith/FossFLOW

一句话总结

开源等轴测基础设施图表 PWA，在「开源 + 等轴测 + 基础设施图表」细分赛道几乎无直接竞品，以精巧的产品化执行将 Isoflow 引擎变成一个完整可用的 Cloudcraft 免费替代品。

值得关注的理由

1. 细分赛道的唯一选手：在「开源等轴测基础设施图表」这个精确定位上几乎没有竞品，draw.io 做不到等轴测视觉效果，Cloudcraft $49/月起且闭源。9 个月 19K stars 验证了需求真实性。
2. CSS Transform 等轴测投影是聪明的技术选择：不依赖 Canvas/WebGL，用 DOM + CSS transform 实现等轴测，图表元素天然支持无障碍和文本选择。交互模式状态机 + 分层渲染架构设计可复用。
3. 产品化执行力出色：PWA 离线、Docker 一键部署、双存储架构、13 种语言 i18n、图标包懒加载、只读分享——从库到产品的完整链路值得学习。

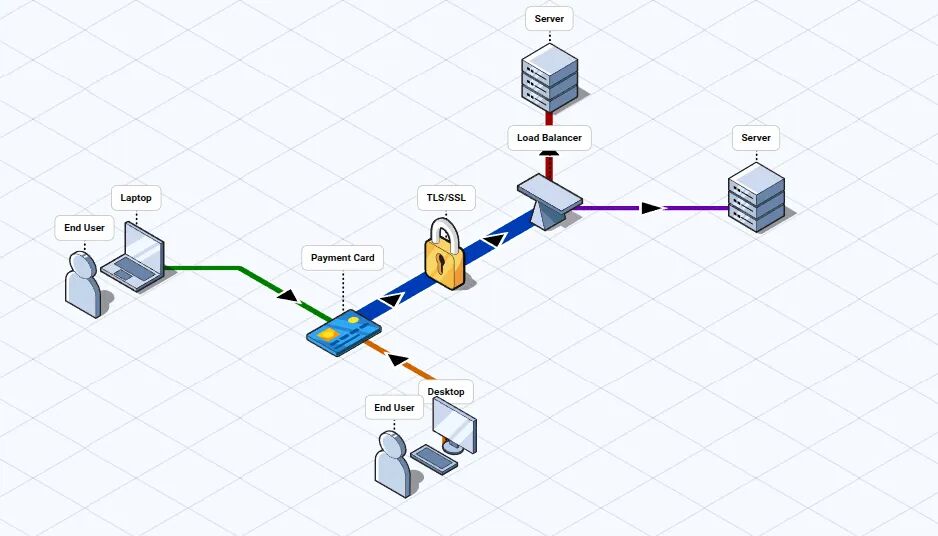

项目展示

在线体验 FossFLOW：https://stan-smith.github.io/FossFLOW/

项目画像

作者视角：为什么存在这个项目

创始人/作者背景

stan-smith，个人独立开发者（「man page addict」），全职工作之余维护开源项目。在 README 中坦诚「找时间维护已很有挑战性」，附 Ko-fi/Buy Me a Coffee 捐赠链接。核心图表引擎来自 markmanx 的 Isoflow（494 commits），stan-smith 的角色是「应用集成者」而非「核心引擎开发者」，他在 README 中致敬 markmanx：「I truly stand on the shoulders of a giant」。

问题判断

DevOps/SRE 团队需要制作美观的等轴测基础设施架构图，但唯一的选择 Cloudcraft 是商业产品（$49/月起）且云端存储。开源领域没有等轴测专精的图表工具——draw.io 是通用图表，Excalidraw 是手绘风格，D2 是代码生成。

解法哲学

「不重造引擎，只做产品化封装」：

• Fork Isoflow 核心引擎，以 `fossflow` 名称发布到 NPM
• 在其上构建完整的 PWA 应用：离线支持、Docker 部署、双存储、i18n、图标包管理
• 明确拒绝企业功能（RBAC/SSO/多租户），保持简单
• MIT 许可证，商业使用无障碍

战略意图

个人热情驱动的开源项目，无明确商业化意图。通过捐赠维持开发动力。同时推广另一个项目 SlingShot（QUIC 视频流），兴趣可能分散。

核心价值提炼

创新之处

1. CSS Transform 等轴测投影（新颖度 4/5 | 实用性 4/5 | 可迁移性 3/5）

• 不依赖 Canvas/WebGL，通过 CSS `transform` + 投影系数（`TILE_PROJECTION_MULTIPLIERS: { width: 1.415, height: 0.819 }`）在 DOM 层面实现等轴测。所有元素都是可访问的 DOM 节点，天然支持无障碍。

1. 双存储架构（新颖度 3/5 | 实用性 5/5 | 可迁移性 5/5）

• 同时支持浏览器本地存储和服务器端文件存储，通过 `StorageService` 接口抽象。Docker 部署时自动启用服务器存储，无服务器时优雅降级。含只读分享模式。

1. 等轴测网格路径寻找（新颖度 3/5 | 实用性 4/5 | 可迁移性 3/5）

• 连接器使用 A* 算法在等轴测网格上自动绕过障碍物寻路，失败时优雅降级为空路径。

可复用的模式与技巧

1. 交互模式状态机：10 种模式（Cursor/Drag/Connector/Pan/Lasso...）的注册表 + 统一事件分发 + RAF 节流——适用于任何画布交互编辑器
2. Provider 嵌套组合：`ThemeProvider > LocaleProvider > ModelProvider > SceneProvider > UiStateProvider > App` 清晰的 Provider 组合——适用于 React 应用的状态分层管理
3. Zod Schema 数据验证管道：`modelSchema` + `superRefine` 自定义校验 + `extractSavableData` / `mergeDiagramData` 清洗工具——适用于需要安全导入/导出的应用
4. Docker 多阶段构建 + 入口脚本：Node.js 构建 → Alpine + nginx 运行 + 环境变量注入 + 可选 HTTP 认证——前端应用 Docker 化的标准模式

关键设计决策

竞品格局与定位

竞品对比矩阵

差异化护城河

在「开源 + 等轴测 + 基础设施图表」这个精确交叉点上没有竞品。护城河不在技术深度（引擎来自 Isoflow），而在产品化执行——PWA、Docker、i18n、图标包管理、双存储将一个库变成了一个完整产品。

竞争风险

• 维护可持续性是最大风险：个人独立开发者、全职工作之余维护、兴趣可能分散
• Cloudcraft 降价或开源：如果 Cloudcraft 推出免费层，FossFLOW 的价值主张会被削弱
• Canvas 渲染性能：Issue #213 反映的 CSS Transform 性能瓶颈可能限制大型图表场景

生态定位

Cloudcraft 的免费开源替代品。适合个人/小团队快速制作等轴测基础设施架构图，隐私敏感场景（数据不离开浏览器），以及技术博客/文档配图。

套利机会分析

• 信息差: 项目在中文社区已有一定知名度（OSCHINA 收录），但等轴测投影的 CSS Transform 实现和交互模式状态机设计值得深度技术解读。
• 技术借鉴: 交互模式状态机、Zustand 三层 Store 分离、双存储架构、Docker 多阶段构建——可迁移到自己的图形编辑器或 PWA 项目。
• 生态位: 填补了「开源等轴测基础设施图表」的空白，在 DevOps/SRE 社区有明确需求。
• 趋势判断: 增长健康（日均 +72 stars），但受限于细分赛道天花板。长期取决于维护者精力和社区是否能接手更多开发。

风险与不足

1. 核心引擎依赖：引擎来自 Isoflow（markmanx 贡献 494 commits vs stan-smith 136），仓库所有者并非核心引擎作者
2. 个人维护可持续性：维护者明确表示时间有限，同时有其他项目（SlingShot）分散精力
3. Canvas 渲染性能：Issue #213（29 评论，风扇全速转）暴露 CSS Transform 的性能瓶颈
4. 社区参与度低：仅 8 个 Issue、6 个 PR，深度社区贡献不足
5. 测试覆盖率阈值仅 10%：虽有测试但覆盖不充分
6. ESLint 未配置：仅通过 `tsc --noEmit` 做类型检查，缺少代码风格强制

行动建议

• 如果你要用它: 适合快速制作等轴测基础设施架构图（DevOps/SRE 文档、技术博客配图）。如果需要 AWS 资源实时同步和成本估算，选 Cloudcraft。推荐先试用 在线版，持久化需求用 `docker compose up` 部署。
• 如果你要学它: 重点关注：
• `packages/fossflow-lib/src/interaction/` — 交互模式状态机设计
• `packages/fossflow-lib/src/stores/` — Zustand 三层 Store 分离
• `packages/fossflow-lib/src/components/Renderer/` — 分层渲染 + CSS Transform 等轴测投影
• `packages/fossflow-app/src/services/storageService.ts` — 双存储架构
• `Dockerfile` + `docker-entrypoint.sh` — 前端应用 Docker 化标准模式
• 如果你要 fork 它: 可改进方向：
• 解决 CSS Transform 性能瓶颈（考虑 Canvas/WebGL 混合渲染）
• 添加 ESLint 配置和提升测试覆盖率
• 实现图表协作功能（WebSocket 实时同步）
• 增加更多图标包（Azure/GCP/自定义上传）
