问填充geom_violin图中的特定区域
EN

Stack Overflow用户

提问于 2016-03-24 14:55:30

回答 1查看 916关注 0票数 5

如何以固定的截止点为基础，用不同的颜色填充geom_violin ggplot2中的图？

例如，给定设置：

library(ggplot2)

set.seed(123)
dat <- data.frame(x = rep(1:3,each = 100),
                  y = c(rnorm(100,-1),rnorm(100,0),rnorm(100,1)))
dat$f <- with(dat,ifelse(y >= 0,'Above','Below'))

我想用这个基本情节：

ggplot() +
    geom_violin(data = dat,aes(x = factor(x),y = y))

每把小提琴的颜色在零度以上和零下都不同。天真的尝试，映射fill的美学，分裂和回避小提琴的情节：

ggplot() +
    geom_violin(data = dat,aes(x = factor(x),y = y, fill = f))

这不是我想要的。我想要一个小提琴的每一个x值的情节，但内部充满不同的颜色以上和低于零。

ggplot2

回答 1

Stack Overflow用户

回答已采纳

发布于 2016-03-24 14:55:30

有一种方法可以做到。

library(ggplot2)
library(plyr)

#Data setup
set.seed(123)
dat <- data.frame(x = rep(1:3,each = 100),
                  y = c(rnorm(100,-1),rnorm(100,0),rnorm(100,1)))

首先，我们将使用ggplot::ggplot_build来捕获绘制小提琴情节的所有计算变量：

p <- ggplot() +
    geom_violin(data = dat,aes(x = factor(x),y = y))
p_build <- ggplot2::ggplot_build(p)$data[[1]]

接下来，如果我们看一下源代码 for geom_violin，我们会发现它在把它交给geom_polygon绘制小提琴区域的实际轮廓之前，对这个计算过的数据帧进行了一些特定的转换。

因此，我们将模仿这个过程，只需手动绘制填充的多边形：

#This comes directly from the source of geom_violin
p_build <- transform(p_build,
                     xminv = x - violinwidth * (x - xmin),
                     xmaxv = x + violinwidth * (xmax - x))

p_build <- rbind(plyr::arrange(transform(p_build, x = xminv), y),
                 plyr::arrange(transform(p_build, x = xmaxv), -y))

我在源代码中省略了一个关于复制第一行的小细节，以确保多边形是关闭的。

现在我们做了两个最后的修改：

#Add our fill variable
p_build$fill_group <- ifelse(p_build$y >= 0,'Above','Below')
#This is necessary to ensure that instead of trying to draw
# 3 polygons, we're telling ggplot to draw six polygons
p_build$group1 <- with(p_build,interaction(factor(group),factor(fill_group)))

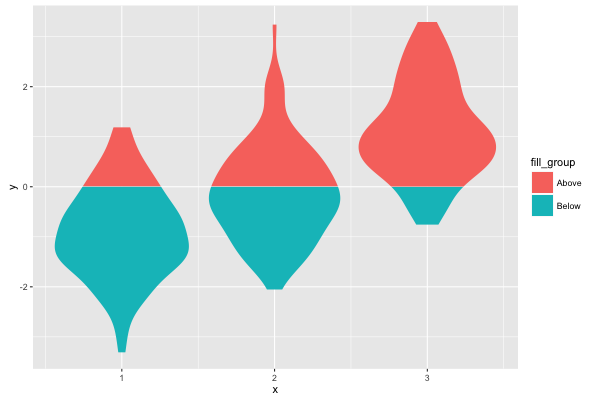

最后是阴谋：

#Note the use of the group aesthetic here with our computed version,
# group1
p_fill <- ggplot() +
    geom_polygon(data = p_build,
                 aes(x = x,y = y,group = group1,fill = fill_group))
p_fill

请注意，一般来说，这将很好地处理任何分类x轴标签。因此，您通常需要使用连续的x轴来完成绘图，然后如果需要分类标签，则手动添加它们。

票数 9
