问如何在dxf文件中表示/读取多维数据集？
EN

Stack Overflow用户

提问于 2021-07-05 17:17:29

回答 1查看 273关注 0票数 0

尝试打开dxf文件格式(C++中的实际项目)，我可以理解文件的基本结构，但无法找到多维数据集的实际表示方式。

对于CAD中的多维数据集，我希望至少有9个值：

X位置
A-B-C轮调
立方体的W尺寸

我希望X，Y，Z，A，B和C在实体部分，

但是在示例文件中，我看到了许多设置、预览图像(在文件中占据了重要的空间)、布局等等。但我无法与立方体的实际构建方式相媲美。

问题：

如何在dxf文件中表示/读取多维数据集？

更多信息

以下是有关文件格式的文档：

http://help.autodesk.com/view/OARX/2018/ENU/?guid=GUID-235B22E0-A567-4CF6-92D3-38A2306D73F3

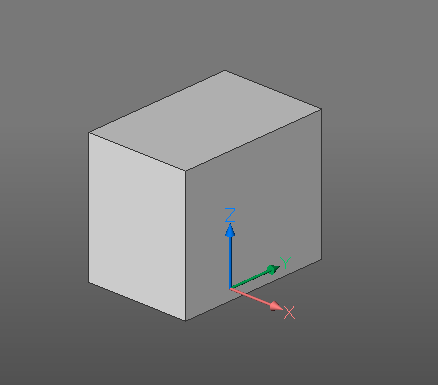

下面是一个带有多维数据集的文件示例(用BricsCAD创建)。不幸的是，我不能嵌入文件，因为它太大了。“立方体”为20毫米x25毫米x30毫米。

mm.dxf

我检查了LibreCAD源代码，但它不管理3D模型。而且，libdxfrw库过于通用(它只使用完整的实体数据调用接口回调)。

https://github.com/LibreCAD/libdxfrw

file-format

cad

dxf

回答 1

Stack Overflow用户

回答已采纳

发布于 2021-07-06 08:11:08

这个多维数据集是嵌入的二进制ACIS数据(3 3DSOLID)，没有空间公司的库就无法解释。有关更多信息，请参阅我对另一个问题的回答：如何从dxf文件解析nurbs曲面？或者您知道用于解析它的库(对于js，如果存在或任何其他语言)？。

编辑:查找ACIS实体的二进制数据

从R 2013/ at 1027开始，ACIS数据的Modeler几何学存储在ACDSDATA节的ACDSRECORD中，这些记录没有句柄，而是有一个ID。3 3DSOLID的记录从第22393行开始，ID 10：

0
ACDSRECORD
90
1
2
AcDbDs::ID
280
10
320
D2            <<< handle to 3DSOLID
2
ASM_Data
280
15
94
9259          <<< size in bytes
310
41534D2042696E61...   <<< binary data as multiple tags of group code 310

这是带有句柄D2的3 3DSOLD，它从第2187行开始：

0
3DSOLID
5
D2      <<< handle of your 3DSOLID
330
1F
100
AcDbEntity
8
0
100
AcDbModelerGeometry
290
0
2
{00000000-0000-0000-0000-000000000000}
100
AcDb3dSolid
350
0

如您所见，在ACDSRECORD部分中，3 3DSOLID与二进制内容之间没有关联。

我对将这些数据连接在一起的表格(字典)一无所知。我所知道的唯一方法是在ACDSRECORD部分中搜索到ACDSDATA对象的链接(组代码320)。

FYI:在R2013之前的DXF版本中，ACIS数据作为ascii文本以糟糕的xor“加密”形式存储在实体中。我对DXF格式的所有知识都写在我的Python包中：埃兹德克斯。

票数 1

页面原文内容由Stack Overflow提供。腾讯云小微IT领域专用引擎提供翻译支持

原文链接：

https://stackoverflow.com/questions/68259913
