问是否可以用指定的固定布局在Graphviz中定义子图(群集)
EN

Stack Overflow用户

提问于 2022-05-19 14:20:28

回答 1查看 105关注 0票数 0

如何在Graphviz中创建具有特定位置的节点的子图/簇，然后让Graphviz根据一组相互连接的边(即不在子图中的边)旋转和排列这些子图？

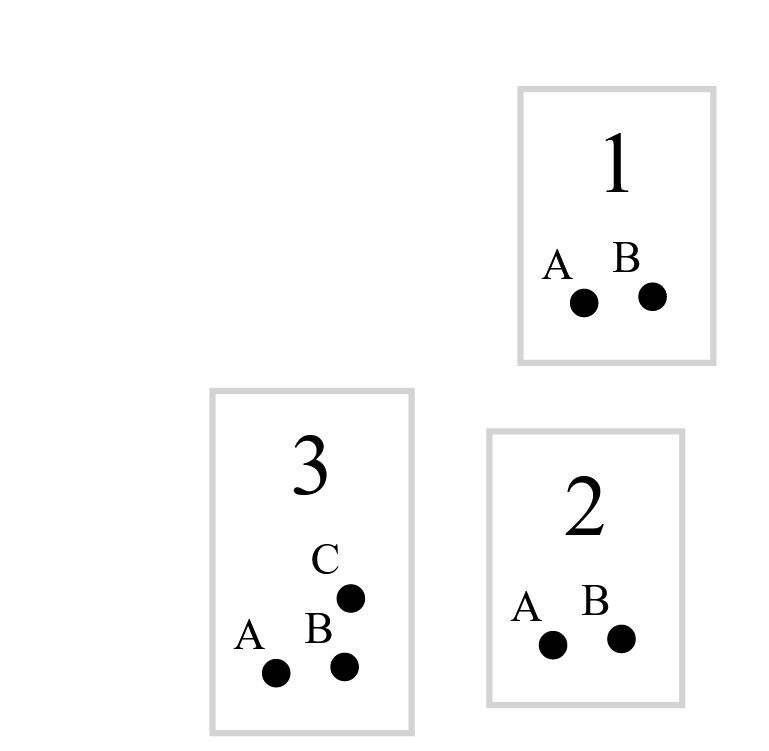

这是我目前的尝试。问题是，我希望能够定义节点的内部顺序，例如，子图"3“中的节点在一行中对齐(并且总是排序为able )：

graph {
    forcelabels=true
    color=lightgrey

    subgraph cluster_1 {
        node[shape=point]
        {rank=same r1A r1B}
        label="1"
        r1A [xlabel="A", fontsize=7]
        r1B [xlabel="B", fontsize=7]
    }
    subgraph cluster_2 {
        node[shape=point]
        {rank=same r2A r2B}
        label="2"
        r2A [xlabel="A", fontsize=7]
        r2B [xlabel="B", fontsize=7]
    }

    subgraph cluster_3 {
        node[shape=point]
        {rank=same volA volB volC}
        label="3"
        volA [xlabel="A", fontsize=7]
        volB [xlabel="B", fontsize=7]
        volC [xlabel="C", fontsize=7]
    }
}

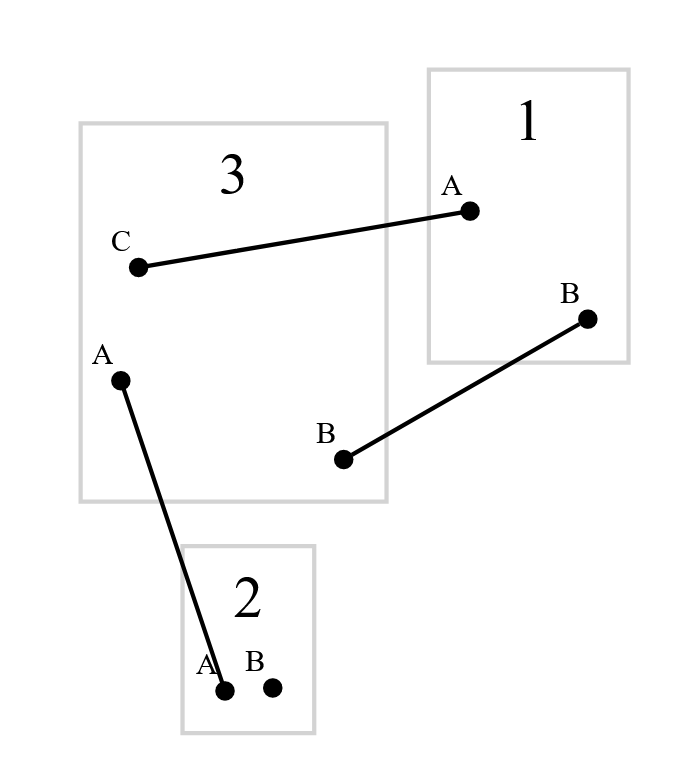

如果我添加边，我希望Graphviz能够旋转子图，但同时保持内部布局和顺序。在这里，使用引擎fdp，子图"3“会重新排列(原因很明显，因为我没有任何方法来修复布局)：

那么更高级的“布局”呢？是否有可能/可行地制作一个类似于微控制器的子图，例如：

graphviz

回答 1

Stack Overflow用户

回答已采纳

发布于 2022-05-20 17:51:51

Unfortunately，中没有任何一个Graphviz引擎执行节点旋转。您必须为节点旋转创建一个完整的引擎(体系结构支持此功能)，或者只为节点旋转(更晚一些)创建一个预/后处理器
，而且Graphviz似乎只支持根图形级别的文本旋转。这可能是一个杀手，取决于您想要使用集群的requirements.
If (建议:不)，您可能需要使用点引擎来排列您的nodes.
Html-records (可能与包含的图像)，对于IC来说可能是一个“更好”的选择。同样，没有一个引擎会旋转它们，但是.
循环很便宜，所以如果没有“太多”的集成电路，那么生成所有的可能性(每个IC旋转和不旋转)，然后眼球评估或编写一个后处理程序来确定“最佳”结果。
还注意到，石墨边路由可能不会产生您想要的结果。

票数 1
