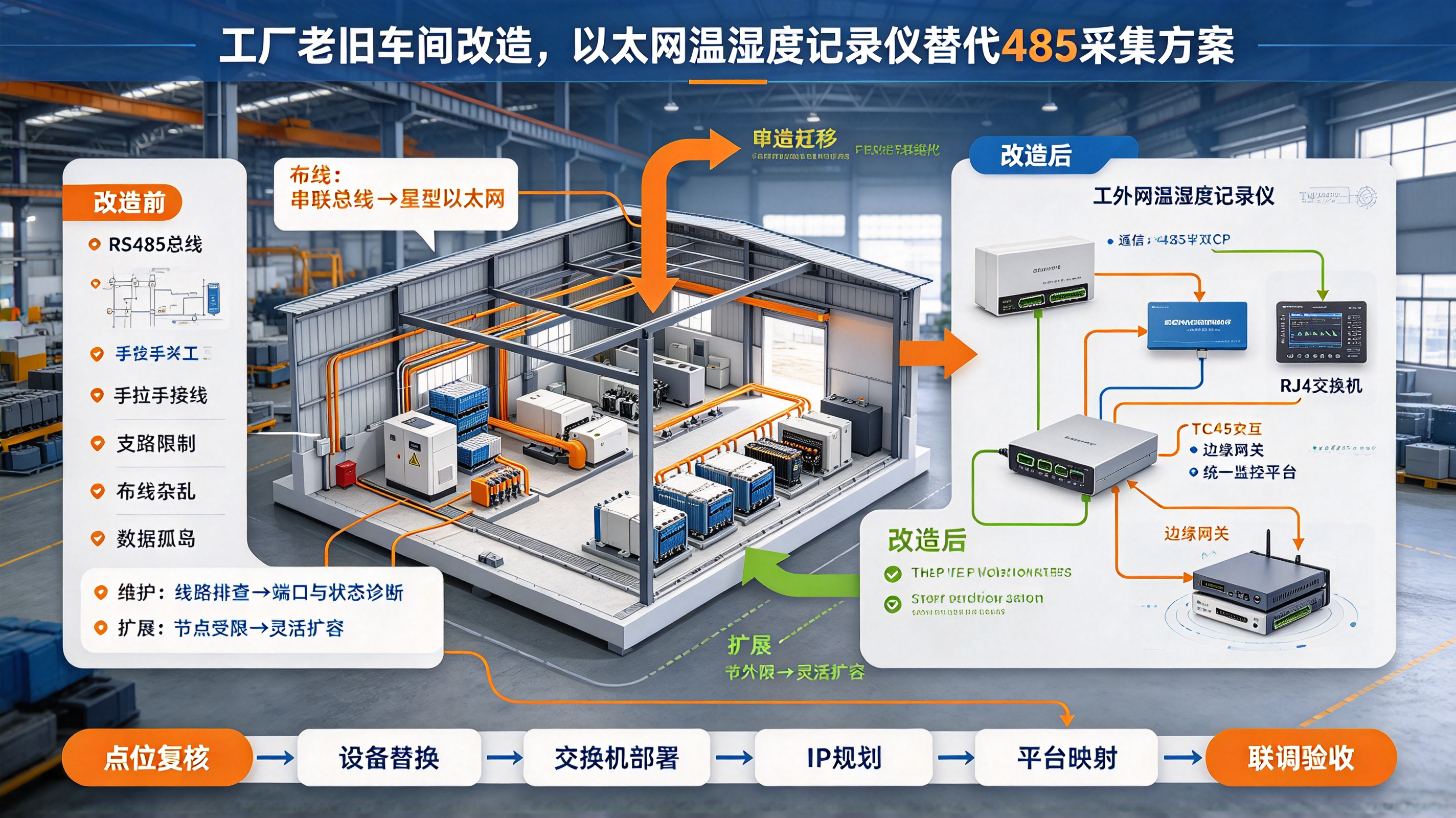

工厂老旧车间改造，以太网温湿度记录仪替代485采集方案

工厂老旧车间改造，以太网温湿度记录仪替代485采集方案

物联网 · 工业车间改造 · 以太网温湿度记录仪 · RJ45 Modbus TCP · 盛世宏博

关键词：老旧车间、RS485总线痛点、以太网温湿度记录仪、Modbus TCP、POE供电、工业EMC、车间环境采集、产线溯源、改造降本、动环采集升级、断点续传

一、项目背景与改造动因

在机械加工、电子组装、锂电分装、食品制药、仓储原料等制造类工厂的老旧车间场景中，温湿度采集是工艺管控、成品溯源、车间合规审计的基础环节。大量建成于十年前甚至更早的老旧车间，早期环境采集系统几乎全部采用RS485总线架构：温湿度探头通过Modbus RTU挂载在一条总线上，总线汇聚至485转以太网网关，再上传到车间SCADA、MES或者本地动环平台。这套方案在当年点位不多、布线规范、电磁环境干净的车间内尚可稳定运行，但随着产线迭代、设备增加、车间大功率变频设备（变频器、伺服电机、焊机、空压机）持续增多，原始485总线架构的先天短板被不断放大，成为现场运维长期困扰的问题。

老旧车间的典型现场特征，也是485方案失效的核心诱因：车间线缆桥架杂乱，动力电缆、控制电缆、传感线缆同桥架混敷；产线频繁技改、点位临时增减，总线随意T型分支，终端电阻时加时不加；部分区域地面走线、线缆老化破皮，屏蔽层破损、接地混乱；车间内大功率负载频繁启停，带来强烈的脉冲群干扰、浪涌干扰、共模电压扰动；原有采集网关多为低成本透传模块，无硬件隔离、无报文校验优化、缓存能力弱。现场高频故障表现为：总线间歇性丢包、部分测点随机离线、温湿度数值跳变、整条总线短路瘫痪，一旦总线出现故障，同一条总线上数十个测点全部失联，运维人员排查故障需要逐段断开线缆，定位耗时极长，严重影响工艺数据连续性。

同时，很多工厂需要满足ISO9001、IATF16949、GMP、洁净车间相关规范，温湿度原始数据需要不可篡改、连续存储、可追溯，用于来料检验、生产过程管控、成品抽检复盘。485总线方案一旦断链，直接造成数据断档，审计核查时存在合规风险。而老旧车间改造还有一个硬性约束：尽量不做大规模桥架更换、不全面重新放线，尽可能复用原有网络点位，减少停产窗口期。大规模停产布线改造对于连续生产型工厂代价极高，停机一天的产能损失远大于采集硬件本身成本。

基于以上痛点，本方案采用原生RJ45以太网温湿度记录仪（Modbus TCP）直接替代原有RS485采集链路，点对点独立以太网链路，摒弃共享总线模式。记录仪本身自带本地存储功能，不再依赖前端转换网关做数据中转，既解决总线单点故障全局瘫痪的固有缺陷，又适配老旧车间复杂电磁环境，支持POE供电，就近接入车间原有工业交换机网口。本方案不是简单的传感器更换，而是一套包含网络规划、EMC防护、点位迁移、SCADA对接、数据补传、运维台账在内完整改造实施体系，适合存量车间渐进式分批改造，可单条产线、单个区域分步替换，无需全厂一次性停机。

本方案适用场景：电子SMT车间、PCB加工车间、原料仓储车间、药品原料库、精密零部件加工车间、恒温装配间、老化测试车间、危化品暂存间；不局限于普通温湿度采集，记录仪可同时支持内置阈值告警、本地超限记录、历史数据缓存，兼顾实时上传和离线黑盒记录能力。

二、新旧方案原理对比与底层差异分析

很多实施工程师容易形成误区：认为“485加网关转TCP”和“原生以太网记录仪”效果一致，仅仅是接口形式不同。实际上二者在总线模型、故障域、抗干扰模型、数据存储、链路容错上存在本质区别，这也是老旧车间改造选型的核心判断依据。

2.1 RS485 Modbus RTU总线架构（原有旧方案）

RS485属于半双工共享串行总线，物理层是差分信号，一条总线A/B两根线，所有节点并联在同一对差分线上，同一时刻只允许一台设备应答主机查询，由采集网关作为Modbus主机轮询总线上所有从机。 技术优势：硬件单价低，单总线可挂载多个节点，早期布线材料成本低。 固有缺陷，在老旧车间被持续放大：

1. 故障域是整条总线：任意一台从机收发芯片击穿、AB线短路、线缆破皮短路，会造成整个总线拉死，全部测点离线；
2. 拓扑严格限制：只允许总线型手拉手拓扑，禁止大量T型分支，而老旧车间技改几乎都存在随意分支，阻抗不匹配，信号反射造成报文CRC错误；
3. 差分信号抗干扰有上限：虽然是差分，但共模电压耐受范围有限；车间变频器、弧焊设备启停带来的共模浪涌很容易超出485芯片耐受范围，造成数据乱码；
4. 依赖网关中转：所有数据必须经由485转TCP网关转发，网关是单点故障点；网关本身没有大容量本地存储，网关离线或者网络中断，所有测点数据全部丢失；
5. 轮询调度串行化：主机依次轮询每一个从站，节点越多，轮询周期越长；如果其中一台设备应答缓慢或者丢包，会拖慢整条总线的采集周期，实时性持续劣化。

2.2 原生以太网温湿度记录仪 Modbus TCP架构（改造新方案）

以太网是点对点独立链路，每一台记录仪单独一根网线接入交换机端口，设备之间物理链路相互独立，交换机负责二层报文转发，各节点之间互不抢占通信通道。Modbus TCP将Modbus应用报文封装在TCP/IP协议栈内，基于标准Socket通信。 核心特点：

1. 故障域单点隔离：单台记录仪故障、单根网线损坏，只影响这一个测点，同交换机下其他记录仪正常采集上传，不会出现一坏全崩；
2. 拓扑兼容星型布线：工业交换机天然星型结构，非常适配老旧车间原有网络点位，就近插座、就近网口接入，不需要手拉手串联；
3. 物理层抗干扰基础更强：采用差分以太网信号，搭配屏蔽网线，在同等电磁环境下，对脉冲干扰、工频磁场干扰的耐受能力优于485；
4. 记录仪本地自带存储介质（Flash/SD卡），属于“记录仪”而不是单纯变送器：网络中断时，依然按照设定采样间隔本地保存温湿度数据；网络恢复后主动断点续传，补齐断网时段历史记录，保障审计数据连续；
5. 并行采集：SCADA/采集主机可以并行向多台记录仪发起TCP连接，轮询效率不受其他设备状态拖累，采集周期稳定可控。

重点区分两类设备：一类是以太网温湿度变送器，仅实时输出Modbus TCP寄存器，无本地存储；另一类是本次方案选用的以太网温湿度记录仪，集成实时采集+本地历史存储+断点续传+超限事件记录，是老旧车间溯源审计场景的优选。

三、设备选型指标与车间场景专项筛选标准

老旧车间工况复杂，选型不能直接选用商用办公环境款以太网记录仪，需要针对变频干扰、粉尘、温变、供电波动、长期7×24小时运行做专项筛选，下面列出强制指标和推荐指标。

3.1 通信与协议指标

1. 通信接口：原生RJ45，硬件自带以太网PHY，禁止选用485主板外加第三方透传模块改装的伪以太网设备；透传模块本质还是485总线，只是封装TCP，依然继承总线所有故障缺陷，改造失去意义。
2. 协议：标准Modbus TCP，支持自定义端口（默认502，部分工厂安全策略会封禁502端口，需要可修改端口号）；支持TCP Keepalive保活机制，防止防火墙、交换机空闲会话老化导致的半开连接假离线。
3. 连接模型：支持单TCP连接或者多连接，支持SCADA主机、调试电脑同时接入（调试完成后限制连接数，避免抢占连接）。
4. 数据模型：实时温湿度寄存器、设备状态寄存器、超限告警标志位、历史读取寄存器组，支持通过Modbus TCP读取本地存储的历史记录，不需要额外私有协议。

3.2 供电方案选型（老旧车间改造重点）

两种主流供电模式，根据车间现场条件选择：

1. POE供电（优先推荐改造项目）：遵循802.3af标准POE，DC48V供电，一根屏蔽网线同时承载供电+数据，不需要在测点附近布设220V供电回路。老旧车间很多测点位置没有就近电源，新增强电布线需要电工施工、走审批，停产风险高，POE可以极大减少强电改造工作量。注意：必须搭配工业级POE交换机，不要使用家用、商用POE交换机，车间电压波动、浪涌容易烧毁端口。
2. DC12V/DC24V直流供电：适合测点已经有控制柜直流电源的点位，从控制柜UPS或者直流电源取电，电源前端增加浪涌抑制、EMI滤波；不推荐记录仪直接AC220供电，车间电网谐波大，容易引入干扰，同时增加触电、短路风险。

3.3 测量精度、量程与探头结构

车间场景跨度很大，有常温装配车间，也有高温老化房、低温原料库：

• 温度量程推荐：-30℃~80℃；精度±0.2℃；
• 湿度量程：0~100%RH，精度±2%RH； 探头分一体式、分体式：一体式适合环境温和、粉尘不大的区域；分体探头优先用于产线内部、烘箱门口、粉尘大、空间狭小位置，记录仪主机安装在远离热源、远离粉尘的控制柜侧壁，探头用屏蔽延长线伸入采集点位，延长线选用带屏蔽的专用传感器引线，引线避开动力线缆。探头防护等级IP65以上，防粉尘、少量溅水。

3.4 本地存储、断点续传能力（记录仪和普通变送器的核心分界线）

存储容量：至少支持8M及以上本地存储，按5分钟一条记录，可以存储数年历史数据； 存储机制：循环覆盖存储，先进先出；每条记录携带UTC时间戳； 续传逻辑：网络恢复之后，主机下发读取指令，记录仪按时间顺序批量上传离线时段数据；支持指定起止时间读取历史片段，适配MES审计补数需求。 告警事件独立记录：温湿度超上限、超下限、探头故障、设备上电复位，单独生成事件日志，和普通采样记录分开存储，不可被循环覆盖轻易冲刷。

3.5 EMC电磁兼容与硬件防护指标（老旧车间一票否决项）

所有记录仪整机EMC等级至少满足GB/T17626工业3级，重点项目：静电放电ESD、电快速脉冲群EFT、射频辐射抗扰、浪涌抗扰。车间变频器、焊机是EFT脉冲群的主要来源，EMC不达标设备会出现随机离线、数值漂移。 硬件防护：网口自带隔离变压器，部分高端型号增加网口隔离模块、电源隔离；外壳金属壳体，支持接地。

3.6 附加功能（按需选用）

内置蜂鸣告警、继电器DO输出：超限之后记录仪本地继电器动作，联动现场声光报警器，实现本地独立告警，不依赖平台； Web配置页面：电脑直连网口，浏览器直接修改IP、采样间隔、温湿度阈值、校准偏移，无需专用调试软件，降低现场调试门槛； 静态IP强制支持：老旧工厂内网很多不启用DHCP，要求全部设备静态IP，纳入资产台账，关闭DHCP，防止IP冲突漂移。

四、改造网络拓扑规划与VLAN隔离方案

改造采用渐进式替换思路，允许改造期新旧两套系统短期并行运行，同一车间内一部分点位已经换成以太网记录仪，一部分暂时保留原有485总线，分批割接，降低一次性风险。

4.1 基础拓扑

温湿度以太网记录仪（POE/DC24V）→ 车间工业POE交换机 → 车间汇聚交换机 → 厂区内网核心交换机 → SCADA服务器 / MES服务器 / 动环采集平台

原有旧拓扑对比：

温湿度485探头 → 485总线 → 485-TCP网关 → 汇聚交换机 → SCADA

4.2 网络规划要点，适配老旧工厂内网管理规范

1. 独立VLAN划分：所有车间IoT采集设备（以太网记录仪、其他传感器）统一划分独立IoT VLAN，和办公VLAN、产线PLC控制VLAN逻辑隔离。很多工厂PLC控制网不允许接入未知终端，单独VLAN之后，通过ACL访问控制列表，只放行SCADA采集服务器IP访问记录仪502端口，禁止其他网段主动访问采集终端，缩小安全攻击面。
2. IP管理：全部静态IP，建立点位台账，台账包含：设备编号、安装位置、IP地址、MAC地址、交换机端口号、所属产线、更换日期、校准到期时间；禁止DHCP，老旧车间内网经常存在老旧无管理交换机，DHCP容易出现地址冲突。
3. 交换机选型与端口配置：选用工业网管型交换机，支持风暴抑制、端口隔离、端口限速；端口固定100M全双工，关闭EEE绿色节能功能；EEE节能在老旧线缆、长距离屏蔽网线场景下，容易出现链路协商不稳定，周期性断连。
4. 布线介质：统一采用屏蔽超五类或者屏蔽六类网线，非屏蔽网线在变频器密集车间，很容易收到工频磁场干扰，出现CRC校验错误。

4.3 屏蔽网线接地规范（老旧改造最容易踩坑）

屏蔽网线屏蔽层采用单端接地：只在交换机机柜一侧，屏蔽水晶头和屏蔽层可靠压接，机柜等电位接地；记录仪端屏蔽层悬空，不接地。

禁忌：两端同时接地。老旧车间不同接地点之间存在电位差，双端接地会形成地环路，巨大共模电流在屏蔽层流动，反而引入强烈干扰，读数乱跳，这是以太网传感器在工业车间高发故障。 网线敷设：网线桥架内和动力电缆分层敷设，如果必须同桥架，中间加金属隔板；无法分层时，和动力线缆平行距离≥30cm，交叉时垂直90°交叉。

五、现场施工、调试分步实施流程（渐进式改造）

老旧车间改造最大难点在于生产不能长时间中断，因此推荐分区、分产线割接方案，一条产线改造完成、连续试运行稳定之后，再改造下一条，而不是全厂一次性停工改造。整体流程分为现场勘测、布线施工、设备上电配置、单点测试、联调对接、并行试运行、旧设备拆除七个阶段。

5.1 现场勘测阶段

1. 核对原有485点位清单，标记每一个测点位置、采集用途（SMT回流焊周边、原料仓、老化房等）、原有总线走向；
2. 勘察就近可用工业交换机端口、是否支持POE，测点附近是否有直流电源；
3. 规划网线路由，优先利用原有弱电桥架，尽量避免打孔、地面开槽；评估线缆长度，超长链路（超过80米）提前评估信号衰减，必要时增加中间交换机节点；
4. 输出改造点位表、IP规划表、接线图纸，明确分体探头布置位置，探头远离热风出口、冷却水管道、焊机工位。

5.2 布线施工阶段

1. 屏蔽网线敷设，屏蔽水晶头压制，重点检查屏蔽层和水晶头金属外壳压紧；
2. POE方案只布网线，不再新增强电线路；DC供电方案单独敷设直流电源线，电源线和信号线分开；
3. 分体探头延长屏蔽线单独走线，不和动力线捆扎；探头固定牢固，避免产线震动导致引线虚接；
4. 线缆标识：每一根网线两端贴标签，标签包含点位编号，方便后期运维排查。

5.3 记录仪本地配置（单台独立调试）

1. 笔记本电脑直连记录仪网口，修改电脑IP和记录仪出厂IP同网段；
2. 浏览器访问Web页面，修改静态IP、子网掩码、网关，写入台账；
3. 设置采样周期：工艺溯源类点位推荐1~5分钟采样一次；洁净车间、关键工序点位缩短至30秒；
4. 设置温湿度上下限阈值，配置本地蜂鸣、继电器输出（按需开启）；
5. 校准偏移：如果现场比对标准温湿度计存在固定偏差，在Web页面设置温度、湿度补偿偏移量；
6. 保存配置，重启设备，确认配置固化，断电不丢失。

5.4 单点功能独立测试（每一台记录仪必须做）

1. Ping测试：持续ping 10分钟，观察有无丢包；
2. Modbus TCP读取测试：使用Modbus调试工具持续读取实时温湿度、设备状态寄存器，确认无超时；
3. 本地存储测试：断开上层交换机上联链路，人为制造断网，等待一段时间之后恢复网络，验证记录仪自动续传离线时段历史数据；
4. 故障模拟测试：断开探头，确认设备寄存器上报探头故障告警位，本地蜂鸣正常触发。

5.5 SCADA/MES平台对接联调

对接方式采用标准Modbus TCP，和原来RTU的点位映射逻辑可以做对照，方便组态画面复用，降低组态修改工作量。 寄存器通用映射（16bit，放大10倍）

对接重点：平台增加离线判定逻辑，TCP心跳超时判定设备离线；区分“实时数据采集通道”和“历史补传通道”；平台数据库设计时，保留原始时间戳，以记录仪本地记录时间为准，而不是平台接收时间，规避网络延迟造成的时间偏移，满足审计要求。

一个常见坑：很多SCADA组态工程师直接沿用原来485轮询的超时参数，Modbus TCP超时时间设置太短，网络轻微波动就判定离线，造成大量虚假告警。TCP链路超时建议设置3~5s，区别于RTU的短超时。

5.6 新旧并行试运行阶段（核心风控环节）

改造后，同一测点位置新记录仪和原有485探头并行采集72小时，两条数据同时存入数据库，做数据比对：

1. 对比同一时刻两组温湿度曲线，偏差是否在允许精度范围内；
2. 对比干扰工况下（焊机、变频器启停时刻），两套设备的稳定性，观察485是否出现跳变、丢包，以太网记录仪是否稳定；
3. 统计离线次数、告警误报次数； 并行试运行无异常之后，再拆除原有485探头、从总线摘除节点，逐步减少总线负载，直到整条总线所有点位割接完成，拆除网关和老旧总线线缆。

六、现场高频故障排查与踩坑总结

故障1：ping偶尔丢包，Modbus TCP间歇性读取超时，车间焊机启动时明显恶化

根因：网线为非屏蔽线；屏蔽网线双端接地；网线和变频器动力线缆近距离平行敷设；交换机EEE节能开启。 排查整改：更换屏蔽网线，改为单端接地；重新调整桥架路由；交换机端口关闭EEE，固定100M全双工。

故障2：记录仪Web页面可以访问，但是SCADA服务器读取Modbus 502端口超时

根因：工厂防火墙、交换机ACL策略拦截502端口；记录仪仅支持单TCP连接，调试电脑保持连接占用通道，SCADA无法接入；记录仪网关配置错误，跨网段路由不通。 整改：在访问控制策略放开SCADA服务器到记录仪502端口；调试结束关闭调试软件连接；核对记录仪网关、子网掩码配置。

故障3：断网恢复之后，部分历史记录缺失，无法补全

根因：记录仪存储满之后循环覆盖；平台没有下发指定时间范围读取历史的指令，只读取实时寄存器；部分廉价记录仪只有缓存，不支持批量历史上送。 整改：选型阶段确认支持Modbus读取历史分片；合理设置采样间隔，避免短间隔快速打满存储空间；平台增加定时补传任务，断网恢复后自动拉取缺失时间段数据。

故障4：分体式探头读数漂移，湿度持续偏高

根因：探头引线没有屏蔽，引线紧贴变频器控制线；探头位置靠近冷却水、蒸汽管道；探头透气膜积灰堵塞。 整改：更换屏蔽延长线，重新走线；迁移探头位置；定期吹扫探头防尘膜，建立季度维护清单。

故障5：POE供电记录仪不定时重启、掉电

根因：网线线序不良、屏蔽水晶头虚压；POE交换机功率余量不足，多台POE设备同时启动冲击负载；交换机端口故障。 整改：重新压制水晶头；核算POE功率，选用大功率工业POE交换机；更换交换机端口测试。

故障6：改造之后IP冲突，设备随机离线

根因：没有建立IP台账，部分设备忘记修改出厂默认IP；内网存在DHCP服务器自动分配地址。 整改：全部关闭DHCP，统一静态IP，台账登记MAC，交换机绑定IP+MAC。

七、新旧方案成本、运维长期收益测算分析

很多工厂管理人员第一关注点是硬件单价：以太网记录仪单点采购价格高于普通485温湿度探头，看起来改造成本更高。但从全生命周期、停工损失、运维人力、合规风险综合核算，老旧车间改造替换方案具备明确收益。

1. 硬件采购成本：485探头单价低，但需要配套总线线缆、终端电阻、485网关、隔离模块；点位越多，网关负载、调试工作量同步上升；以太网记录仪单点硬件贵，但是省去网关成本，POE方案省去强电布线施工成本。点位数量在20点以上的车间，综合增量成本可控。
2. 停机损失：485总线故障排查，经常需要分段断电、拆线，产线被迫暂停；以太网单点故障不影响其他点位，故障定位只需要看交换机端口状态，几分钟定位，大幅降低停机带来产能损失。在高附加值产线，一次总线故障停产损失就远超改造硬件差价。
3. 运维人力成本：485故障属于疑难偶发故障，依赖经验丰富的电工、自控工程师；以太网链路可以依托交换机端口状态、ping、Web页面快速判断，普通运维人员即可排查，长期运维人力下降。
4. 合规与溯源风险：485网关一旦离线，所有数据丢失，审计追溯失效；以太网记录仪本地独立存储，黑盒记录，断网不丢数据，满足质量体系核查，规避审核不通过带来的整改处罚。

适合不适合替换的简单判定： ✅ 推荐替换场景：车间有变频器、焊机等强干扰源；已经多次出现总线瘫痪、数据断档；需要长期质量追溯；产线无法承受长时间停机排查故障；车间有现成工业网络点位支持POE接入。 ❌ 可以保留485场景：测点很少（5点以内）、库房电磁环境干净、点位集中、没有溯源审计强制要求、预算极度紧张。

八、配套运维体系与后期维保规范

改造完成之后，需要配套简单运维机制，保障长期稳定运行：

1. 资产台账管理：所有以太网记录仪纳入工厂自控设备台账，记录校准周期，温湿度属于计量类感知设备，按计量规范定期送检，校准记录上传MES归档；
2. 定期巡检：每月远程巡检平台在线状态，季度现场巡检，检查网线水晶头、探头防尘、壳体接地；粉尘大车间每3个月清理探头透气膜；
3. 固件管理：记录仪固件统一版本，留存固件包，必要时批量远程升级，升级选择停产窗口，升级前自动保存配置；
4. 备件储备：储备少量同型号记录仪、屏蔽网线、屏蔽水晶头，单点故障可以快速更换。

九、方案总结

针对老旧生产车间的环境采集改造，用带本地存储的以太网温湿度记录仪直接替代原有RS485总线采集方案，本质是用点对点独立以太网链路，替换共享串行总线架构，从物理层上解决了485总线“单点故障全局瘫痪、抗干扰能力弱、故障排查困难”的先天短板。依托POE供电，该方案大幅降低老旧车间新增供电布线的施工量，适配工厂不能长时间停产的改造约束；记录仪内置本地存储和断点续传能力，解决网络波动场景下工艺数据丢失的痛点，满足ISO、GMP等质量体系的数据溯源审计需求。

改造实施的核心原则是分区渐进割接、新旧并行验证、屏蔽网线单端接地、独立IoT VLAN隔离，不要追求一次性全部替换，用并行比对的方式验证稳定性，规避改造风险。虽然单点硬件成本高于传统485探头，但是综合产能损失、运维人力、合规风险等全周期成本，在干扰复杂、对数据连续性有要求的制造车间，是现阶段存量改造性价比很高的技术路线。同时方案标准化Modbus TCP协议，和现有SCADA、MES系统对接简单，组态改动量小，对工厂原有上层业务系统侵入低，适合机械、电子、食品、医药各类制造车间推广落地。
