《车间以太网温湿度记录仪 支持SNMP协议远程环境监测方案》

物联网 · 盛世宏博 · 工业车间环境监控 ·

【关键词】车间温湿度记录仪，SNMP，以太网，NMS网管，远程监测，PoE，MIB，动环纳管 【标签】#工业车间环境监控 #SNMP温湿度记录仪 #以太网传感器 #网管统一采集 #车间工艺环境监测

目录

1. 前言：车间环境监测引入SNMP的价值与适用场景
2. 方案整体架构：记录仪SNMP Agent + NMS网管采集体系
3. 以太网温湿度记录仪硬件与固件能力定义
4. SNMP版本选型、MIB与OID规范设计
5. 车间网络规划、VLAN隔离、ACL与PoE部署策略
6. 两种采集模式：轮询GET与Trap主动上报告警
7. 主流网管平台接入配置（Zabbix、Prometheus、PRTG）
8. 数据清洗、阈值告警、离线判定与工艺台账
9. 和Modbus TCP协议并行共存的协同方案
10. 安全加固策略（v2c安全约束、SNMPv3加密认证）
11. 批量部署、调试、验收与运维流程
12. 常见故障、丢包、轮询过载问题的工程优化
13. 总结

1. 前言：车间环境监测引入SNMP的价值与适用场景

多数电子组装、SMT、锂电池、精密元器件车间已经建成完整网管系统，交换机、UPS、PDU、工业防火墙全部基于SNMP纳入NMS统一管理。传统温湿度监测依赖Modbus TCP，需要单独部署采集网关、开发驱动、维护一套独立采集程序，设备多了会带来多套运维体系、多告警渠道、权限不统一的管理负担。

本方案采用内置SNMP Agent的以太网温湿度记录仪，传感器本身就是SNMP设备，可直接并入现有网管平台，不需要额外协议转换网关，复用已有网管服务器、告警路由、权限、大屏和报表体系。 适合的车间场景：对工艺温湿度有追溯需求、已有成熟IT网管、测点分散在多条产线、需要统一纳管网络设备与环境指标；不适合强实时闭环控制场景，控制链路仍保留Modbus TCP。

SNMP在本方案中的定位：面向运维侧的远程观测、告警、设备状态巡检；工艺闭环控制走Modbus TCP，两者互补，互不替代。

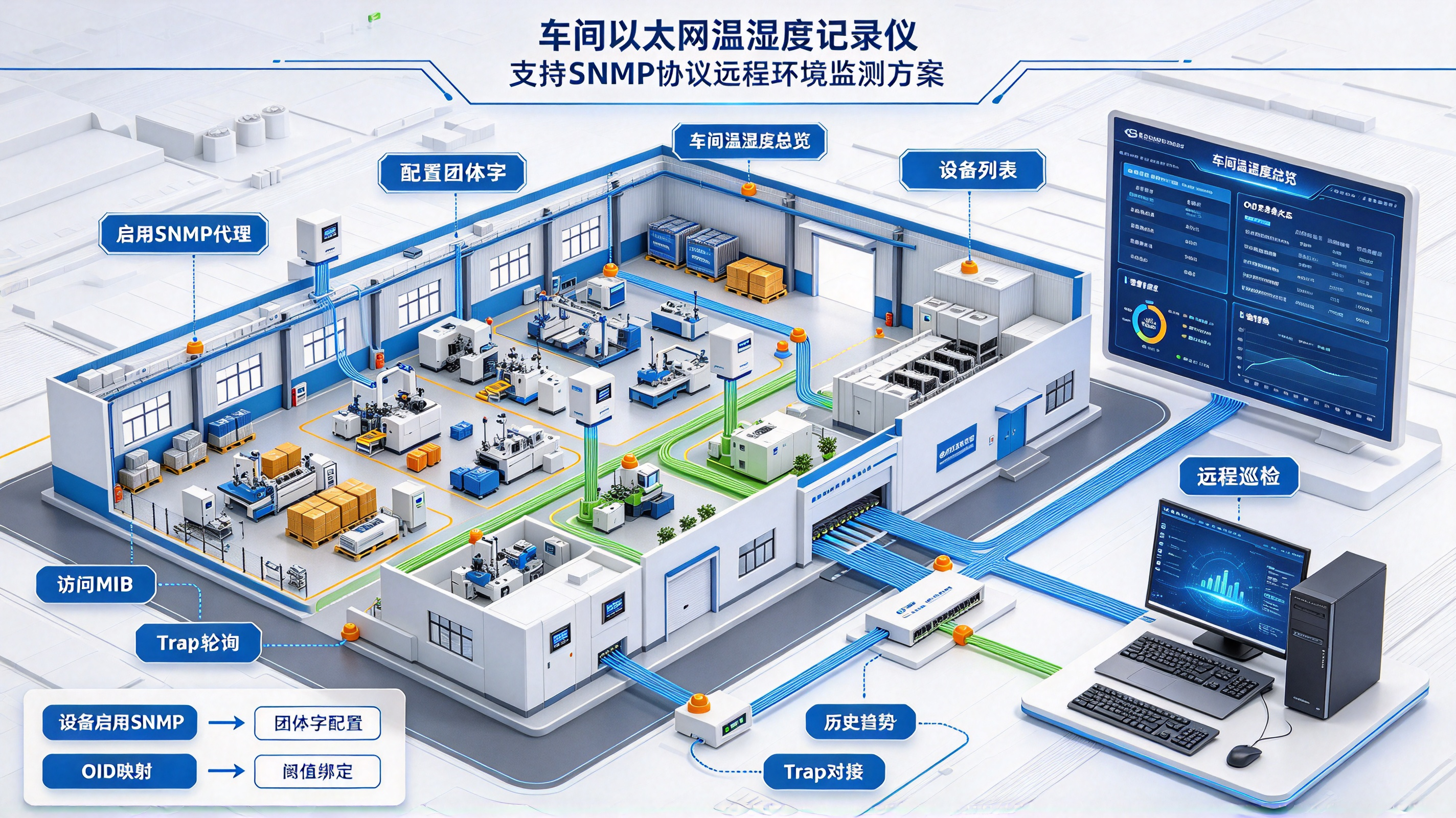

2. 方案整体架构：记录仪SNMP Agent + NMS网管采集体系

架构分为三层，简化链路，减少中间转发节点：

1. 感知终端层：以太网温湿度记录仪，RJ45网口，支持PoE 802.3af/at，内置SNMP Agent，自带本地存储，支持定时记录、本地阈值Trap告警；可扩展露点、VOC、压差等参数，所有指标映射到MIB私有OID分支。
2. 传输网络层：工业接入交换机，独立测控VLAN，ACL限制UDP 161/162访问源，跨汇聚三层转发，和车间PLC控制网隔离；交换机同步开启IGMP Snooping、风暴抑制，避免SNMP广播冲击生产网络。
3. 网管与业务层（NMS）：网管服务器作为SNMP Manager，执行周期轮询接收实时数据，接收Trap告警报文；支持Zabbix、Prometheus+snmp_exporter、PRTG、企业自研动环平台；完成曲线存储、阈值告警、离线检测、报表导出、大屏展示。

数据流分为两条：

• 被动轮询流：NMS主动发送GET/GETBULK请求（UDP 161）→记录仪Agent响应温湿度、设备状态；
• 主动告警流：记录仪本地检测到超温超湿、探头断线，主动发送SNMP Trap报文（UDP 162）推送到NMS，实现告警秒级上送，不依赖轮询周期。

3. 以太网温湿度记录仪硬件与固件能力定义

记录仪面向车间工业环境，区别于普通机房温湿度传感器：

• 壳体：IP54防护，支持壁挂、导轨安装，抗粉尘、防凝露；
• 供电：DC12~24V或PoE供电，车间布线优先PoE，一根网线同时通信+供电；
• 采集精度：温度±0.2℃，湿度±2%RH；内置本地Flash，可独立存储历史记录，断网时数据不丢失，联网后补传；
• 协议栈：同时开启SNMP Agent + Modbus TCP，双协议并行输出，按需启用；
• Web配置页面：IP静态/DHCP切换、SNMP版本、Community、Trap目标地址、采集周期、告警阈值、NTP对时；
• 状态自检：探头故障、供电异常、网口断连、NTP同步失败，全部映射为独立OID，网管可直接监控设备健康度。

固件SNMP Agent约束：单设备并发处理能力有限，大批量测点时控制单台NMS轮询并发数，避免大量GETBULK请求造成记录仪丢包、无应答。

4. SNMP版本选型、MIB与OID规范设计

版本选型工程原则

• SNMPv1：老旧设备兼容，车间生产网禁止使用，无安全机制；
• SNMPv2c：内网隔离场景广泛使用，基于Community字符串鉴权；优点简单易调试；风险为明文传输，只允许只读访问，严格ACL；
• SNMPv3：等保、涉密车间、高合规要求项目强制选用，USM用户模型，支持认证+加密（authPriv），账号密码、加密算法保护报文，无明文团体字风险。

MIB与OID规划

记录仪同时实现标准MIB-II系统组 + 厂商私有MIB分支：

• 标准MIB（1.3.6.1.2.1）：sysName、sysDescr、sysUpTime，用于网管识别设备名称、运行时长；
• 私有企业OID分支（1.3.6.1.4.1.【企业IANA编号】），典型扩展OID定义：

实施要求：项目交付时同步交付完整MIB文件，网管平台加载MIB后自动识别OID语义；也可以直接使用裸OID数值采集，不加载MIB也能正常读取。

5. 车间网络规划、VLAN隔离、ACL与PoE部署策略

车间网络隔离是SNMP稳定运行的基础，防止SNMP报文扩散到PLC控制网，避免干扰生产控制：

1. 独立测控VLAN，所有温湿度记录仪、采集交换机划入该VLAN，和产线PLC、SCADA业务VLAN二层隔离；
2. 三层网关配置ACL策略：仅放行NMS网管服务器IP访问记录仪UDP 161（SNMP查询）、UDP 162（Trap），其余网段拒绝访问；
3. PoE交换机选型工业级，PoE端口输出稳定，端口开启风暴抑制，限制单端口UDP广播报文速率；
4. IP规划：全部静态IP，禁止大规模DHCP，方便网管资产台账绑定IP、位置、产线编号；
5. NTP：车间内网部署NTP服务器，记录仪同步内网NTP，保证所有温湿度记录时间戳对齐，便于工艺曲线比对。

6. 两种采集模式：轮询GET与Trap主动上报告警

两种模式组合使用，兼顾连续性与告警实时性：

6.1 NMS周期轮询（GET/GETBULK）

NMS按固定周期发起查询，获取当前温湿度数值，用于连续曲线绘制、历史入库。 轮询周期工程推荐：普通产线3060s，精密工艺车间1520s；不建议低于10s高频轮询，大批量节点会抬高交换机和记录仪负载，造成无应答超时告警。 优先使用GET单点读取，谨慎使用GETBULK一次性拉取全MIB树，减少Agent处理压力。

6.2 SNMP Trap主动告警

记录仪本地内置阈值判断逻辑，不依赖网管做阈值判断：温度高于上限、低于下限、湿度越限、探头离线，记录仪本地触发Trap报文主动推送给NMS。 优势：告警延迟远小于轮询间隔，断网期间记录仪本地记录告警事件，恢复联网后可配合本地日志导出追溯；Trap同时携带告警类型、点位编号、当前数值，网管直接匹配告警模板推送消息。 支持Trap版本和SNMP版本保持一致，v2c Trap或v3 Trap。

重要区分：Trap只传递告警事件，连续历史曲线依然依靠周期轮询采集。

7. 主流网管平台接入配置（Zabbix、Prometheus、PRTG）

Zabbix

创建SNMP类型主机，填写记录仪IP、SNMP版本、Community/v3账号密码；导入MIB后自动发现OID；配置监控项、触发器阈值、离线检测；触发器触发后对接短信、企业微信、邮件告警。支持自动发现，批量扫描网段内所有SNMP记录仪，快速批量纳管产线测点。

Prometheus + snmp_exporter

snmp_exporter作为中间采集代理，加载MIB生成SNMP采集配置，Prometheus按周期拉取指标，存入时序库Grafana做车间大屏，适合大规模、多厂区集中运维。

PRTG

原生SNMP支持友好，直接输入OID，配置扫描间隔、告警阈值，适合中小型车间快速上线，开箱即用，不需要复杂脚本开发。

所有平台统一配置离线判定规则：连续3次轮询超时，判定记录仪离线，生成设备故障工单。

8. 数据清洗、阈值告警、离线判定与工艺台账

NMS侧接收数据后统一做预处理：

1. 值域过滤：剔除超量程、异常跳变值，过滤探头故障时的非法读数；
2. 防抖过滤：短时间瞬时越限不触发告警，维持3个采集周期稳定越限才确认告警，避免车间开门、气流扰动误报；
3. 分级告警：预警（临近工艺边界）、一级告警（超出工艺区间）、设备故障告警（探头断线、记录仪离线）；
4. 台账输出：按月/按批次导出温湿度统计报表、超标时长、告警记录，满足产品工艺审核、质量追溯要求。

9. 和Modbus TCP协议并行共存的协同方案

本方案不替代Modbus TCP，而是双协议分工：

• SNMP：面向IT网管运维、远程查看、告警巡检、资产监控；数据流单向只读，不参与控制输出；
• Modbus TCP：对接产线PLC、边缘控制网关，用于恒温恒湿机组、空调、除湿机闭环调节；支持读写下发控制指令。

同一台记录仪同时输出两路协议，一套传感器硬件支撑两套系统，减少现场布线和传感器重复部署；两套协议独立端口、独立缓存，互不抢占通信资源。

10. 安全加固策略（v2c安全约束、SNMPv3加密认证）

车间内网最容易出现的安全漏洞是默认Community未修改，工程落地强制规范：

1. SNMPv2c场景：只读Community修改为随机长字符串，禁止使用public；禁用RW读写Community；ACL严格锁定仅网管服务器可访问；
2. SNMPv3场景：启用authPriv模式，配置独立用户名、认证密码、加密密码，推荐SHA-2认证、AES加密；禁止noAuthNoPriv无安全模式；
3. 关闭不必要的SNMP写OID，即使v3账号也不开放写权限，监控系统只做读取；
4. Trap接收端做源IP校验，拒绝陌生IP发来的Trap报文，防止伪造告警；
5. 测控VLAN禁止向外网映射，不直接暴露SNMP 161端口到互联网。

11. 批量部署、调试、验收与运维流程

1. 预配置阶段：统一批量设置静态IP、SNMP参数、Trap地址、阈值，写入设备台账（点位、产线、安装位置、责任人）；
2. 上线调试：使用snmpwalk、snmpget命令行工具验证OID读取，确认Trap告警可以正常推送至NMS；
3. 单点位验收：验证温湿度读数和标准比对仪误差、断线告警、超阈值Trap触发、离线告警；
4. 全车间压测：全部记录仪上线，观察网管轮询超时率，调整轮询并发、轮询间隔，超时率控制在0；
5. 日常运维：网管平台统一查看设备在线状态，故障点位自动生成运维工单，定期导出工艺环境记录归档。

12. 常见故障、丢包、轮询过载问题的工程优化

1. 大批量测点同时轮询，大量超时无应答：调大轮询间隔、分批错开轮询相位、降低单NMS并发采集数量；记录仪Agent算力有限，不适合秒级高频轮询；
2. Trap告警收不到：检查交换机是否放行UDP162、Trap目标IP与端口、防火墙策略，部分交换机对Trap报文做限速；
3. 读数跳变、波动大：检查传感器安装位置，远离出风口、热源；开启记录仪内部滑动滤波；
4. 跨VLAN读取失败：三层交换机放行UDP161，确认路由可达，ACL没有拦截；
5. 网络瞬时抖动误报离线：增加离线判定的超时次数，不单次超时就判定离线告警。

13. 总结

车间以太网温湿度记录仪SNMP远程监测方案，核心优势是复用企业现有网管NMS体系，传感器内置SNMP Agent，省去协议转换网关，实现环境指标和交换机、UPS、PDU等网络设备统一纳管。 方案区分SNMP运维观测链路和Modbus TCP工艺控制链路，各司其职；支持v2c和v3两种安全模式，通过VLAN隔离、ACL、只读权限管控降低安全风险；轮询采集保障连续曲线，本地Trap实现越限告警快速上送。适合已经建成网管平台、多条产线分散测点、需要工艺环境可追溯的精密制造车间，在不改动原有生产控制链路的前提下，低成本完成车间大范围远程温湿度监测。
