以太网温湿度传感器 机房动环TCP/IP UDP SNMP监测方案

标签：物联网、盛世宏博、机房动环、以太网温湿度传感器、TCP/IP、UDP、SNMP、数据中心监控、机柜环境监测

前言

数据中心、算力机房、配电室、通信机房的IT设备、服务器、UPS、蓄电池组对环境温湿度非常敏感，温湿度超标、局部热点、机柜冷热通道失衡，极易引发服务器降频、宕机、电池加速老化、静电击穿等重大故障。传统动环方案大量使用RS485变送器，依赖总线网关做协议转换，链路复杂、单点故障影响一片测点，很难直接接入Zabbix、PRTG、eSight、Prometheus等IT网管平台。

原生支持TCP/IP、UDP、SNMP多协议的RJ45以太网温湿度传感器，直接接入机房局域网，可POE供电，一根网线同时供电与数据传输，不需要额外转换网关，既能适配传统动环平台轮询采集，也支持UDP主动上报、SNMP Trap事件告警，和交换机、UPS、精密空调等机房基础设施统一网管纳管。本文依据GB 50174《数据中心设计规范》，从协议选型、系统架构、点位规划、网络安全配置、多协议对接、告警策略、调试流程、故障优化、落地边界完整给出可直接交付的机房动环监测方案，面向运维工程师、动环集成商、IDC机房建设项目。

一、方案设计依据与机房管控指标

1.1 参考规范

GB 50174《数据中心设计规范》、YD/T 1821《通信中心机房环境条件要求》、机房动环监控技术规范，同时兼容主流网管平台SNMP v2c/v3标准。

1.2 机房温湿度管控基准

• 冷通道进风：温度18℃～27℃，相对湿度40%～60%RH；
• 电池室/UPS配电室：温度20℃～25℃，湿度40%～50%RH；
• 机柜出风、热通道：用于识别热点，不以此作为设备控制阈值；
• 露点管控：避免凝露，高密算力机房重点增加露点计算，防止结露短路。

机房监测和档案库房逻辑差异很大：机房监测重点是机柜进风口、冷热通道热点识别，优先接入IT网管系统，联动精密空调、门禁、漏水检测，而不是单纯的恒温恒湿闭环。

1.3 核心需求清单

1. 多协议兼容：TCP Client/Server、UDP主动上报、SNMP轮询+SNMP Trap告警，一套硬件适配多种采集方式；
2. 精细化测点：机房区域、机柜进风/出风、电池柜、UPS区、精密空调回风多点采集；
3. 数据双模式：平台主动轮询拉取 + 设备主动推送上报，兼顾稳定采集和快速告警；
4. 网络安全：支持VLAN隔离、SNMP v3加密、ACL访问控制，避免传感器接入生产业务网带来安全风险；
5. 本地缓存：传感器内置缓存，断网期间保存历史数据，网络恢复自动补传；
6. 告警联动：温湿度越限、探头离线、链路中断，Trap报文主动推送告警服务器；
7. 统一可视化：数据接入动环平台、Zabbix、Prometheus、运维大屏，生成趋势曲线、报表；
8. 扩展能力：可扩展水浸、烟感、门磁、PDU状态采集，构建完整机房动环感知体系。

二、TCP/IP、UDP、SNMP协议原理与选型对比（机房重点）

以太网温湿度传感器内置完整TCP/IP协议栈，UDP、SNMP都基于IP网络承载，三种模式各司其职，项目中经常组合使用，而不是只选一种。

协议组合推荐策略（工程落地首选）

主采集链路：TCP（保证数据完整归档）；告警加速链路：UDP/SNMP Trap（越限事件即时推送）

• 常规机房：TCP为主，SNMP Trap为辅；
• 大规模IDC、上千测点：UDP批量上报+SNMP做设备状态巡检；
• 已有成熟网管平台（Zabbix）：优先SNMP v3，直接纳入网管，不新增网关。

重要避坑：SNMP适合巡检、状态监控，不建议单独用SNMP做高频闭环联动；UDP适合告警推送，不能单独作为唯一采集链路，防止丢包漏采。

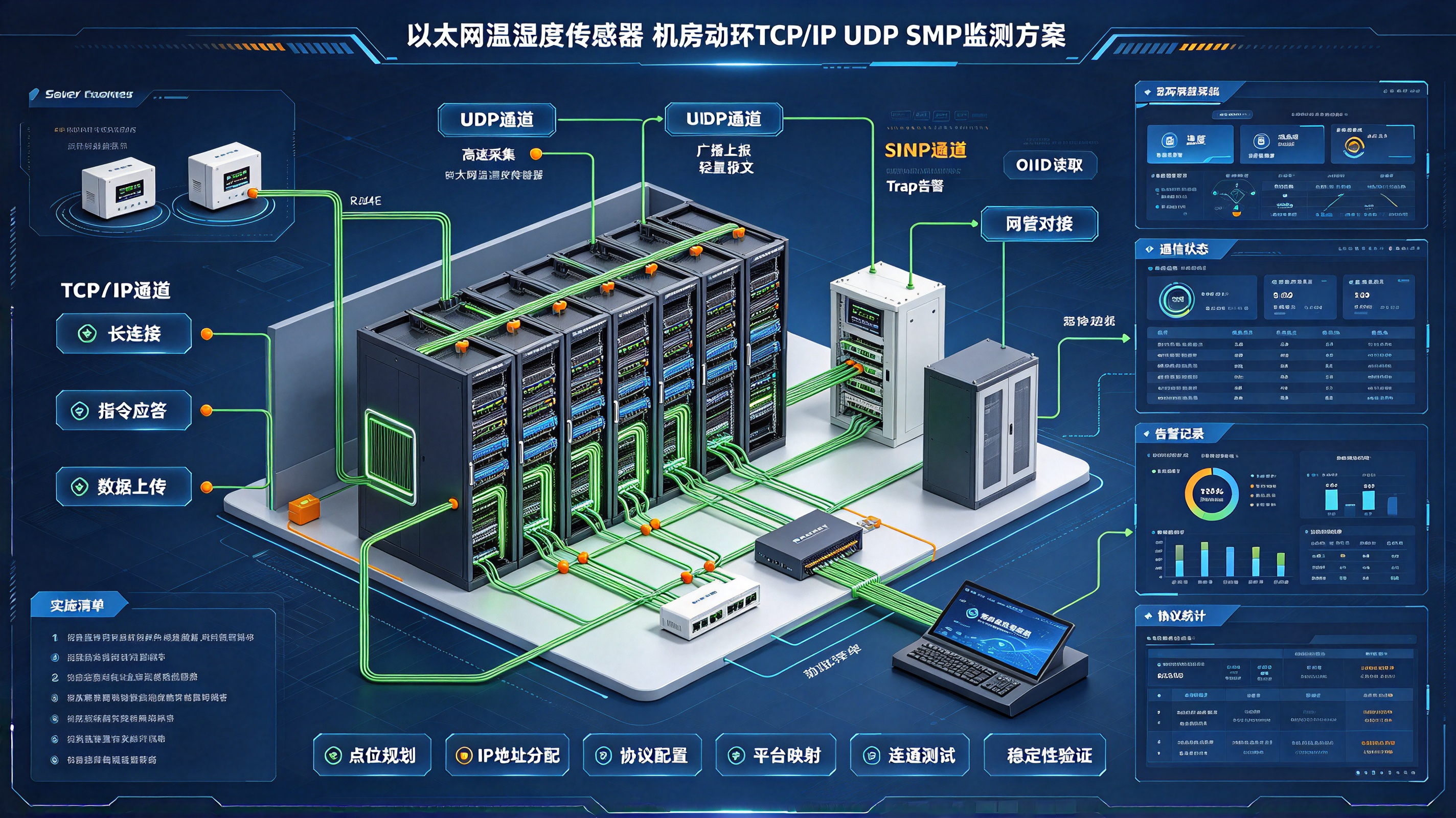

三、系统整体架构设计

四层架构，轻量化、无强制网关依赖，可直接接入现有机房网络：

3.1 感知采集层：以太网温湿度传感器

硬件选型要点：

1. 接口：RJ45 10/100M自适应，支持IEEE802.3af POE供电，也支持DC12/24V端子供电；
2. 协议：原生TCP Server/Client、UDP单播/广播、SNMP v2c/v3，附带MIB文件；
3. 精度：温度±0.3℃，湿度±3%RH，支持露点计算；
4. 存储：本地Flash缓存，断网缓存，支持历史数据导出；
5. 扩展：可选板载DO继电器、DI开关量，接入漏水、烟感；
6. 防护：工业宽温、静电浪涌防护，适配机柜内部、配电室粉尘环境；
7. 形态：分壁挂式（机房区域）、微型嵌入式（机柜内部）两种。

3.2 网络汇聚层：机房工业交换机

1. 网络分区：物联网监测VLAN独立划分，和服务器业务VLAN隔离，ACL限制传感器只能访问动环服务器、网管主机，禁止访问业务网段；
2. POE规划：POE交换机功率预算预留余量，传感器功耗很低，适合和监控摄像头共用POE交换机；
3. 传输距离：单段网线≤100米，长距离点位增加工业光纤收发器；
4. 安全配置：关闭交换机无用端口，开启端口安全，防止非法接入。

3.3 采集与协议处理层

两种部署路线，按需选择： 路线A（无网关直连，推荐IT网管场景）：传感器SNMP直连Zabbix/PRTG/Prometheus，网管直接轮询OID，Trap告警发送到Trap接收端； 路线B（边缘网关汇聚，传统动环场景）：所有传感器TCP/UDP数据先送到边缘动环网关，网关做协议解析、数据过滤、本地联动，再统一上传本地动环平台或云端。

3.4 监控应用层

1. 本地动环平台：实时地图、机房热力图、温湿度曲线、超限告警、巡检报表；
2. 网管运维系统：Zabbix、PRTG、Nagios、eSight，统一纳入IT设备监控，共用值班告警通道；
3. 大屏可视化：机房3D可视化，展示机柜热点、通道温度；
4. 对接接口：开放API，对接运维工单系统，告警自动生成工单。

四、机房点位布设规范（GB50174落地标准）

机房测点不能均匀布放，核心原则：重点监测服务器进风侧，识别热点，避开空调出风口直吹

1. 机柜级（高密GPU、服务器机柜）：每台机柜进风口布置1个微型传感器；高密机柜增加出风侧测点，上下分层布置；
2. 冷热通道：冷通道首尾、通道中部布设；热通道出口每一列机柜设置测点；
3. 功能分区：UPS室、蓄电池组单独布点，电池柜内部优先；配电室、精密空调回风位置；
4. 基准环境点：机房四角、吊顶下方、地板下（配合水浸）；
5. 禁止安装位置：空调出风口、精密空调送风风口、热源表面、配电柜散热口；
6. 安装高度：区域测点1.5～2.0m；机柜测点固定在机柜前门内侧进风位置。

五、三种通信模式详细配置方案

5.1 TCP模式配置

1. TCP Client模式（推荐）：传感器主动发起TCP连接，向动环服务器指定IP+端口持续上报温湿度；服务器固定监听端口；适合固定机房、服务器IP不变的场景；
2. TCP Server模式：传感器开启服务，平台/网关主动发起连接读取数据；适合多平台轮流读取；
3. 配置要点：设置心跳包、重连机制，连接断开自动重试；配置上报周期，常规30s~60s一次；
4. 优势：链路稳定，适合长期数据归档、报表溯源。

5.2 UDP模式配置

支持单播上报（指定服务器IP）、网段广播上报。

1. 单播UDP：传感器定向把温湿度报文发送到动环接收服务器，推荐生产环境使用；
2. UDP广播：255.255.255.255广播，同网段所有监听主机都能收到，适合调试、批量发现设备；正式上线禁止长期开启广播，防止广播风暴；
3. 报文格式：自定义JSON/十六进制协议，服务器Socket监听解析；
4. 适用：快速告警、高频采集，作为TCP链路的补充推送通道，不单独作为主采集链路。

5.3 SNMP配置（机房网管重点）

SNMP分为GET轮询（拉数据）和Trap（事件推送告警）

1. SNMP版本选择：
   • SNMP v2c：简单，适合内网隔离机房，缺点明文传输，团体名泄露风险；禁止使用默认public团体名；
   • SNMP v3：带用户名、认证加密，安全等级高，等保测评机房强制要求v3；
2. 基础参数：
   • 轮询端口UDP 161；Trap接收端口UDP 162；
   • 导入传感器MIB文件，网管识别温度、湿度、露点、设备离线状态OID；
3. Trap告警配置：传感器本地设置温湿度上下限，一旦越限，主动发送Trap报文到NMS服务器；
4. 安全加固：配置SNMP ACL，仅允许网管服务器IP访问161端口；关闭SNMP写权限，只允许只读。

典型OID：温度OID、湿度OID、露点OID、设备状态OID、告警状态OID，MIB文件随设备出厂配套提供。

六、告警策略设计，分级告警，避免告警风暴

1. 一级告警（紧急）：机柜进风超温、电池室温度超标、传感器离线、链路中断；推送短信、微信、电话告警，联动运维工单；
2. 二级告警（预警）：温湿度接近阈值、温湿度缓慢上升；平台弹窗提醒，不短信轰炸；
3. Trap事件告警：越限瞬间立刻推送，弥补轮询周期带来的延迟；TCP/UDP周期采集用于持续核验，防止Trap误报；
4. 防抖机制：持续超标3个采样周期才判定告警，瞬时波动不触发告警；
5. 热点告警：支持多测点对比，同一机柜进出风温差过大，判定局部散热异常。

七、网络安全与VLAN隔离方案（机房等保重点）

机房业务网和动环感知网混接是常见安全隐患，标准做法：

1. 单独划分VLAN，所有以太网温湿度传感器划入动环VLAN，不和服务器业务VLAN互通；
2. 防火墙/三层交换机ACL策略：仅允许动环服务器、网管Zabbix服务器IP访问传感器161、自定义TCP/UDP端口；禁止传感器主动访问业务服务器；
3. IP规划：静态IP分配，禁止DHCP，防止IP漂移导致采集中断；建立IP台账，点位-IP一一对应；
4. SNMP安全：禁用v1/v2c明文，等保机房统一SNMP v3；定期修改团体名/账号密码；
5. 交换机端口：端口绑定MAC，防止私自替换设备。

八、施工、上电调试完整流程

1. 布线：CAT5e超五类无氧铜网线，POE供电；机柜内走线扎线固定，避开强电电缆；机房弱电桥架独立敷设；
2. 安装：传感器固定，探头远离气流直吹；机柜微型传感器固定在进风门板；
3. 网络配置：分配静态IP、子网掩码、网关，划入动环VLAN；
4. 协议参数配置：
   • TCP：选择Client/Server，填写服务器IP、端口、上报周期；
   • UDP：开启单播上报，关闭广播；
   • SNMP：选择v3，配置账号、认证密码，填写Trap接收服务器IP，设置温湿度阈值；
5. 平台对接测试：
   • TCP：抓包验证报文持续上传；
   • UDP：服务器监听端口，正常接收报文；
   • SNMP：网管使用snmpwalk读取OID，验证温湿度读取；模拟超温，验证Trap上送；
6. 断网测试：拔掉网线，验证本地缓存，恢复网络自动补传；
7. 72小时试运行，核对曲线，优化告警阈值、防抖参数；
8. 交付文档：点位图、IP台账、MIB文件、OID对照表、交换机配置、报文协议文档、运维手册。

九、常见故障排查清单

1. 设备上电不在线：检查POE交换机端口POE开启、网线8芯全通、VLAN放行；
2. TCP连接频繁断开：服务器防火墙拦截端口、网络丢包、IP冲突；
3. UDP收不到报文：单播地址错误、服务器防火墙UDP端口拦截、广播被交换机隔离；
4. SNMP读取失败：团体名/账号密码错误、ACL限制、MIB未导入、OID不匹配；
5. Trap告警不推送：Trap服务器IP和端口配置错误、防火墙拦截UDP 162；
6. 温湿度数值跳变：探头靠近空调风口、机柜风扇直吹、接地不良。

十、方案优势和适用边界

方案优势

1. 多协议融合，一套硬件同时支持TCP/UDP/SNMP，兼容传统动环平台和IT网管两套体系，改造项目不用更换硬件；
2. POE网线供电，机柜内布线极简，省去适配器供电，适合高密度机柜批量部署；
3. 原生IP节点，独立故障隔离，单台传感器故障不影响其他测点；
4. 兼顾稳定采集（TCP）和快速告警（UDP/SNMP Trap），满足机房运维低延迟告警需求；
5. 支持VLAN隔离、SNMP v3加密，满足数据中心等保安全要求；
6. 可平滑扩展水浸、烟感、门磁，搭建完整机房动环监控体系。

适用场景

✅ IDC数据中心、算力机房、服务器机房、UPS电池室、通信机房、配电室； ✅ 存量机房改造，需要接入Zabbix、PRTG、网管平台，不想新增协议网关； ✅ 冷热通道精细化监测、机柜热点监控。

不推荐场景

❌ 强腐蚀、防爆区域，需要本安防爆传感器； ❌ 远距离跨机房、链路质量很差的场景，优先考虑光纤传输； ❌ 需要毫秒级高速闭环控制场景，SNMP不适合作为控制链路。

十一、总结

以太网温湿度传感器TCP/IP+UDP+SNMP多协议监测方案，是当下机房动环轻量化改造的主流路线。它打破传统RS485总线依赖网关的架构，把环境传感器变成标准IP网管设备，和交换机、UPS、精密空调纳入同一套运维体系。TCP保证数据可靠归档，UDP降低告警推送延迟，SNMP对接现有网管平台，三者组合形成“稳定采集+快速告警+统一网管”的完整链路。配合POE供电、VLAN隔离、SNMP v3安全加固，能够长期稳定识别机柜热点、监测电池环境，提前预警机房环境风险，保障服务器、算力设备稳定运行，适配GB50174数据中心规范与等保建设要求。
