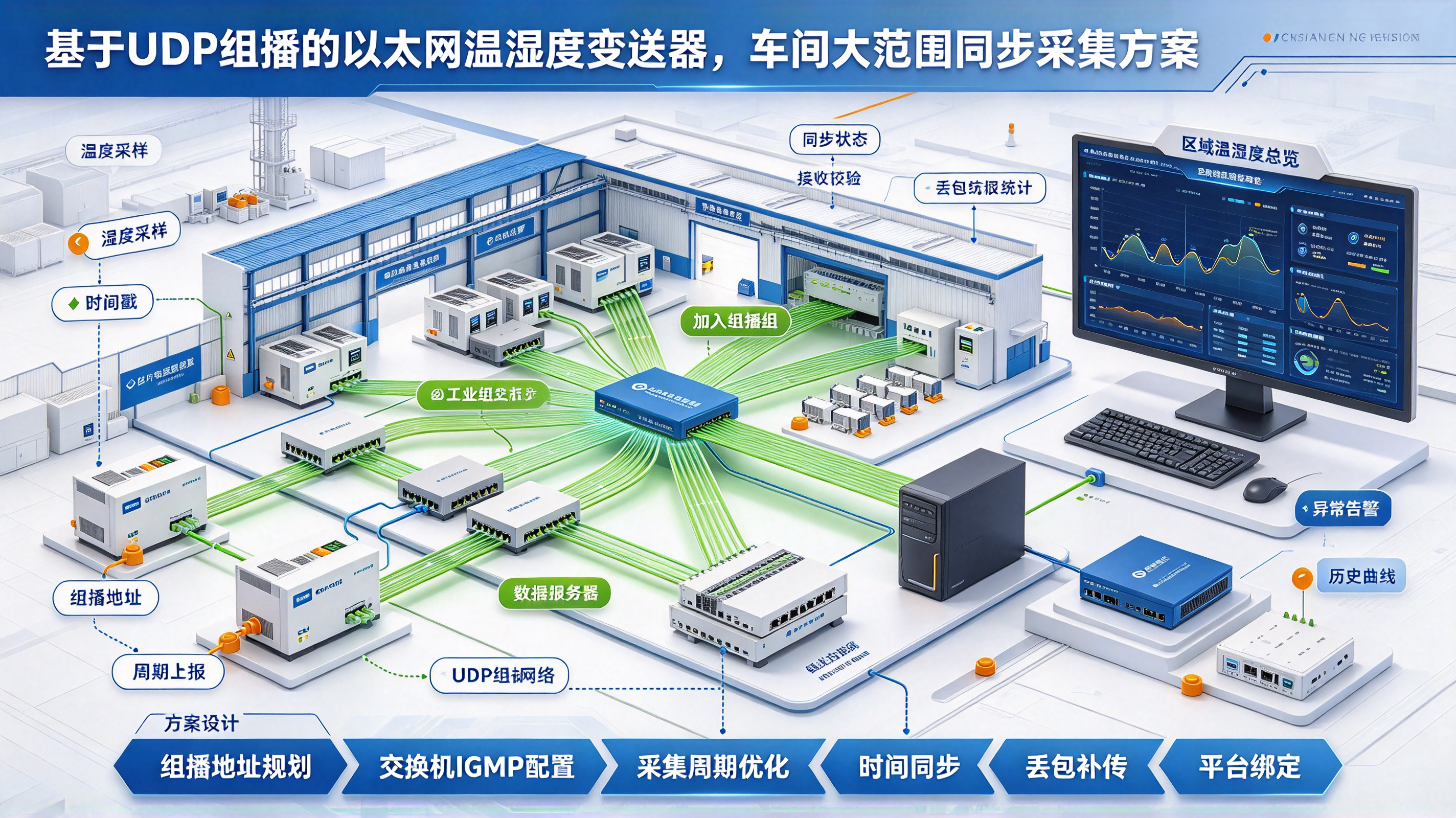

基于UDP组播的以太网温湿度变送器，车间大范围同步采集方案

《基于UDP组播的以太网温湿度变送器，车间大范围同步采集方案》

物联网 · 盛世宏博 · 工业车间环境监控 ·

【关键词】车间温湿度采集，UDP组播，以太网温湿度变送器，多采集节点同步，工业局域网，组播PIM，批量测点同步上报 【标签】#工业车间环境监控 #UDP组播温湿度变送器 #以太网传感器 #大范围同步采集 #车间物联网

目录

1. 前言：车间大范围采集为什么选用UDP组播，对比广播、单播轮询
2. UDP组播基础原理、车间网络边界、组播地址规划规范
3. 变送器固件上报逻辑、报文帧定义（二进制帧为主，兼容JSON调试帧）
4. 车间网络架构：接入交换机、汇聚、三层PIM、VLAN划分、IGMP Snooping
5. 组播接收端多节点协同架构（多网关、冗余采集、本地SCADA、远端平台）
6. 同步采集时序设计、时间对齐、采集周期与抖动控制
7. 接收服务端处理流程：IGMP加入组、包接收、校验、去重、滤波、时序入库
8. 告警策略、联动逻辑、车间分区闭环控制
9. 可靠性补偿机制（UDP无ACK、丢包、IGMP裁剪、组播泛洪风险）
10. 典型车间部署拓扑、IP&组播地址分配样例
11. 调试抓包、交换机配置要点、验收测试项
12. 性能上限、扩容边界与升级路线
13. 坑点清单与工程规避方案
14. 总结

1. 前言：车间大范围采集为什么选用UDP组播，对比广播、单播轮询

生产车间（电子组装车间、SMT车间、电池车间、食品洁净车间、原料仓储区）特点：测点数量大、分布分散，一条产线、多个车间分区、多个中控点位都需要同时拿到同一组温湿度数据；部分场景还需要同一时刻的温湿度快照，用于工艺追溯、工艺曲线比对，对数据同步性有要求。

传统方案对比：

• Modbus TCP 轮询：主站逐个点名，测点越多轮询周期被拉长，同步性差；多主站访问冲突，连接资源开销高；
• UDP广播：报文在整个VLAN泛洪，所有设备都收到包，AP、办公PC、打印机都被灌入大量数据包，测点超过30台极易引发广播风暴；不能跨VLAN；
• UDP单播：变送器需要预先配置多个目标IP，目标数量固定，新增采集节点需要改变送器配置，扩展性差；
• MQTT：依赖Broker，所有数据先经过服务器中转，天然存在转发延迟，不容易做到多终端同时本地快照采集；Broker宕机本地断采集；
• UDP组播：变送器只向固定组播地址发一份包；只有主动加入这个组播组的接收节点才会收到报文；三层交换机开启PIM后，支持跨VLAN、跨汇聚交换机转发；一对多分发、报文仅在需要的链路上复制，网络负载可控，非常适合车间大范围同步采集。

UDP组播核心优势：

1. 变送器只发送一份报文，由交换机按需复制给所有订阅接收端；变送器不用维护多连接、不用配置多个目标IP；
2. 支持跨VLAN、跨车间跨汇聚转发，适合多层厂房、多个独立车间分区；
3. 多套系统同时消费同一批数据：本地中控SCADA、边缘闭环网关、车间看板、远端运维平台，互不抢占；
4. 天然适合同步快照采集：所有接收节点拿到的是同一帧原始上报包，时间基准一致，方便工艺溯源比对；
5. 固件逻辑轻量，适合W5500、CH9121等低成本以太网模组。

适用场景：几十~200台以内以太网温湿度变送器、车间内网、多系统并行采集、需要跨分区同步；测点超200台可拆分为多个组播组做分片。

2. UDP组播基础原理、车间网络边界、组播地址规划规范

组播地址范围（D类地址）：224.0.0.0~239.255.255.255 车间工业组网推荐使用管理域组播地址 239.0.0.0/8，属于私有组播段，适合工厂内网，不会和公网组播冲突。

工程约定示例：

• 主组播组：239.10.10.82，端口 UDP:8200（固定，和之前UDP广播方案端口统一，方便兼容调试工具）
• 按车间分区拆分组播组（测点多、车间隔离时）： A车间：239.10.10.82 B车间：239.10.10.83 C车间：239.10.10.84

区分两个核心协议：

1. IGMP（互联网组管理协议）：二层交换机、接收网关使用；接收节点向接入交换机发送IGMP Report，告诉交换机“我要加入这个组播组”；交换机开启IGMP Snooping，只把组播包转发到有订阅的端口，不向无订阅端口泛洪，这是二层防风暴的关键。
2. PIM（协议无关组播）：三层汇聚/核心交换机使用；跨VLAN、跨网段转发组播报文，推荐PIM-SM（稀疏模式），工业车间首选，适合接收节点分散、不是每个网段都有订阅者的场景；不推荐PIM-DM密集模式，容易泛洪。

⚠️ 重要边界：

• 二层同VLAN：只需要IGMP Snooping，不需要PIM；
• 跨VLAN、跨汇聚、跨厂房楼层：三层交换机必须配置PIM-SM；
• 路由器不转发224.0.0.0~224.0.0.255链路本地组播，不要选用这个段做业务上报。

3. UDP组播变送器固件上报逻辑、报文帧定义

目标：帧格式和UDP广播方案保持兼容，方便项目上广播、组播两种模式切换，只改目标地址，解析程序不用改动。 发送目标：组播地址，固定端口8200；变送器Web页面可切换模式：单播/广播/组播，可配置组播地址、周期。

二进制帧（生产默认，优先使用）

大端格式：

JSON调试帧（调试模式可选开启，量产关闭，减少带宽）

{
  "devId":"TH-000456",
  "ip":"192.168.10.134",
  "temp":25.5,
  "hum":55.2,
  "status":0,
  "ts":1768945621
}

变送器上报策略

1. 常态周期上报：3~5s一包；车间工艺严苛点位缩短至2s；最小发包间隔硬限1s，固件内做防暴走保护；
2. 事件加急上报：状态改变（越限、恢复、探头断线），立即额外补发一包，不等待定时周期；
3. 不等待ACK，不重传；依靠周期重复上报补偿丢包；
4. 上电后读取静态IP、子网掩码、组播地址、上报周期；支持DHCP，但工业车间推荐全部静态IP；
5. 可选：支持组播查询指令，接收端发组播查询包，所有变送器回包，用于一键搜索本分区所有在线变送器。

固件不做控制输出，变送器只负责感知上报；联动控制逻辑全部放在接收网关，降低变送器风险。

4. 车间网络架构：接入交换机、汇聚、三层PIM、VLAN划分、IGMP Snooping

典型三层车间组网结构：

[温湿度变送器1~N] → 车间接入交换机（开启IGMP Snooping）
                            ↓（接入VLAN：VLAN 20 测控VLAN）
                    汇聚三层交换机（PIM-SM，RP点部署在核心）
        ┌───────────┬───────────┬───────────┬───────────┐
    边缘网关A     SCADA工控机   车间看板主机   远端采集网关  备份冗余网关

交换机必配项（工程检查清单）

1. 接入交换机：
   • 开启IGMP Snooping；
   • 开启IGMP快速离开（Fast Leave），接收节点下线后快速停止转发组播包；
   • 配置组播风暴抑制：端口组播包限速，例如200pps，防止单台固件异常刷屏；
   • 变送器端口划到独立测控VLAN，不和办公WiFi、产线PLC业务VLAN混用；
2. 三层汇聚/核心交换机：
   • 启用PIM-SM，配置RP（汇聚或核心作为RP）；
   • 各个测控VLAN开启IGMP；
   • 禁止组播向互联网转发；ACL限制只有测控网段可以访问组播组；
3. 无线AP注意：很多工业AP对组播转发性能差，变送器优先有线；无线测点单独评估，必要时AP开启组播转单播（IGMP Proxy）。

5. 组播接收端多节点协同架构

接收端需要先主动加入组播组，才能收到报文；不加入组的主机完全收不到报文，这和广播最大区别。 接收端支持并行多角色：

1. 主边缘网关：主要负责闭环控制、本地时序存储、本地告警联动（联动空调、除湿、新风、声光）；
2. 冗余备份网关：同时加入组播组，独立接收、独立缓存；主网关故障，备份网关自动接管控制，数据不中断；
3. 车间SCADA/工控机：只做画面展示、本地工艺报表，不参与控制；
4. 看板终端：车间LED看板，只解析数值刷新界面；
5. 远端平台采集网关：跨厂房、跨楼宇，三层PIM转发后接收组播，同步上传到云端/集团平台；

所有接收端拿到同一原始报文，自带变送器本地ts时间戳，所有系统的时间基准统一，做工艺曲线比对、批次追溯时，不会因为轮询先后带来时间错位。

重要：接收端互不依赖，一个接收程序崩溃，不影响其他接收节点接收数据。

6. 同步采集时序设计、时间对齐、采集周期与抖动控制

车间工艺追溯的痛点：轮询方案里，A测点10:00:00采集，B测点10:00:02采集，不是同一时刻快照；组播天然解决这个问题。 时序设计要点：

1. 变送器本地RTC尽量做NTP对时（可选），报文中ts是变送器本地时间；
2. 接收端收到包，优先使用报文内ts作为数据时间标签，而不是接收主机系统时间；规避不同服务器系统时间不同步带来的时序偏差；
3. 周期上报错开相位：大批量变送器上电时，避免全部同时发包，造成瞬时组播报文脉冲；固件增加上电随机偏移（0~1000ms），分散发包时刻；
4. 抖动控制：上报周期设置为3s，允许±200ms抖动，避免严格同步冲击交换机；
5. 快照采集机制：中控系统需要快照时，向组播组下发快照指令，所有变送器在一个极窄时间窗口内同步上报一帧，用于工艺抽检。

7. 接收服务端处理流程：IGMP加入组、包接收、校验、去重、滤波、时序入库

服务端Socket逻辑（Linux网关常用）：

1. 创建UDP socket，设置IP_ADD_MEMBERSHIP，加入目标组播组；绑定0.0.0.0:8200；
2. 循环recvfrom接收报文；
3. 帧头匹配、CRC校验，校验失败直接丢弃；
4. 去重：滑动时间窗口（500ms）内同一DevID重复包丢弃，保留最新；
5. 值域清洗：温度<-20℃或>70℃、湿度>102%RH标记无效，剔除；
6. 数字滤波：3~5个样本滑动平均，抑制传感器毛刺跳变；
7. 打上ts时间戳，写入本地时序库（TDengine / InfluxDB）；
8. 分发：一份数据送入本地策略引擎做阈值、PID、联动；一份推送给本地SCADA；一份按需转发MQTT上云。

Python加入组播示例片段：

import socket
group = "239.10.10.82"
port = 8200
sock = socket.socket(socket.AF_INET, socket.SOCK_DGRAM, socket.IPPROTO_UDP)
sock.setsockopt(socket.SOL_SOCKET, socket.SO_REUSEADDR, 1)
sock.bind(("0.0.0.0", port))
mreq = socket.inet_aton(group) + socket.inet_aton("0.0.0.0")
sock.setsockopt(socket.IPPROTO_IP, socket.IP_ADD_MEMBERSHIP, mreq)

8. 告警策略、联动逻辑、车间分区闭环控制

车间按产线/区域分区，每个分区独立控制：

1. 阈值示例（SMT车间）：温度2026℃，湿度4060%RH；
2. 告警分级：
   • 一级告警：探头断线、变送器离线；连续3个周期无报文判定离线；
   • 二级告警：超温、超湿；连续3包稳定越限才触发告警，防抖；
3. 联动策略在边缘网关实现，组播只作为监测数据源：
   • 湿度偏高 → 启动除湿机；带回差；
   • 温度偏高 → 启动空调、新风；校验室外温湿度，避免引入热空气；
4. 分区隔离：不同车间使用不同组播组，A车间告警不会干扰B车间采集与联动。

9. 可靠性补偿机制（UDP无ACK、丢包、IGMP裁剪、组播泛洪风险）

UDP组播是不可靠传输，工业车间必须做补偿：

1. 周期重复上报：不靠单次告警包，持续周期推送，少量丢包不影响监测；
2. 告警加急补发：状态变化多发一包，提高告警被收到概率；
3. IGMP状态监控：网关定时检测组播组成员状态，交换机日志监控IGMP离开/加入事件；
4. 离线判定：连续N周期收不到该DevID报文判定离线；
5. 重要控制链路备份：如果是直接影响工艺的闭环控制，保留一路Modbus TCP作为备用采集通道；组播优先用于同步监测、看板、追溯；
6. 带宽隔离：组播报文限制在测控VLAN，不扩散到PLC控制网。

不要用UDP组播做强指令下发、写参数、控制执行器；组播适合数据上报采集。

10. 典型车间部署拓扑、IP&组播地址分配样例

网段规划示例：

• 测控VLAN 20：192.168.20.0/24
• 变送器：192.168.20.100 ~ 192.168.20.220
• 边缘网关：192.168.20.10
• 组播组：239.10.10.82:8200
• RP点：核心交换机192.168.20.1

接入交换机每台接入20~40台变送器，跨汇聚三层转发到多个接收节点。

11. 调试抓包、交换机配置要点、验收测试项

工具

Wireshark过滤：ip.addr == 239.10.10.82 && udp.port == 8200 可以同时在多个接收主机抓包，验证是否收到完全相同的报文。 交换机命令查看组播组：display igmp group / display pim group-map

调试顺序

1. 交换机配置IGMP Snooping，三层配置PIM-SM、RP；
2. 变送器配置静态IP、目标组播地址、上报周期；
3. PC加入组播组，Wireshark抓包验证；
4. 启动多台接收端（网关+工控机），确认全部收到相同报文；
5. 断电变送器，验证接收端离线告警；
6. 跨VLAN测试：其他网段网关加入组播，确认三层转发正常；
7. 72h稳定性测试，统计丢包率，有线内网目标丢包率＜0.5%。

验收指标：

1. 多接收节点同步接收，报文一致，ts时间戳一致；
2. 接收节点上下线，不影响变送器发送；
3. 关闭所有接收节点，交换机不再复制组播包，无泛洪；
4. 跨VLAN转发正常；风暴抑制生效。

12. 性能上限、扩容边界与升级路线

• 单一组播组推荐上限：80~120台变送器；超过后拆分成多个组播组，按车间分区；
• 扩容方案：分区独立组播组，独立PIM转发；
• 后期上云：网关收到组播数据后，再通过MQTT转发云端，云端不直接加入内网组播组（安全隔离）；
• 如果点位极大、跨厂区、需要高可靠：组播保留本地同步采集，MQTT作为异地汇聚通道。

13. 坑点清单与工程规避方案

1. 忘记开启IGMP Snooping：组播报文变成泛洪，等同于广播，交换机卡顿；规避：接入交换机必开IGMP Snooping；
2. PIM配置错误，跨VLAN收不到：检查RP、PIM模式，优先PIM-SM；
3. 接收端退出组播组但交换机还持续转发：开启IGMP Fast Leave；
4. 无线环境丢包严重：变送器优先有线，无线测点启用AP IGMP Proxy组播转单播；
5. 所有变送器同一时刻上电发包，脉冲流量冲击：固件上电随机相位偏移；
6. 用链路本地组播地址224.0.0.x：三层不转发，跨VLAN失败；
7. 组播和PLC控制网在同一个VLAN：干扰生产控制，必须VLAN隔离。

14. 总结

UDP组播以太网温湿度变送器方案，解决车间大范围、多系统并行、需要同步快照采集的痛点。相比广播，它由IGMP控制转发范围，仅向订阅节点分发报文，网络可控；相比Modbus轮询，它天然一对多同步上报，时序对齐，适合工艺批次追溯。 工程落地核心：接入交换机IGMP Snooping、跨网段PIM-SM、独立测控VLAN、风暴限速；报文格式和UDP广播兼容，方便项目灵活切换；组播只作为监测上报链路，闭环联动控制逻辑下沉边缘网关，同时依靠周期上报补偿UDP丢包缺陷。测点规模扩大时，按车间分区拆分独立组播组，实现平滑扩容。
