前言

在制造业车间、无尘车间、元器件组装车间、原材料仓储车间的环境监测项目落地过程中，温湿度采集点位分散、高空点位多、桥架资源紧张、老旧车间改造无法随意新增强电插座，一直是动环与环境监控系统集成时最头疼的痛点。传统RS485总线温湿度变送器、模拟量4-20mA变送器，普遍存在“信号线+电源线双线施工”的模式：每个点位都要布设信号线、单独拉DC24V电源线或者就近取220V交流电配适配器，桥架内线缆数量成倍增加，高空布线、吊顶内施工工作量大；一旦后期新增监测点位，还需要重新规划供电回路、新增配电箱与插座，施工周期长、消防验收风险高，总线拓扑还存在单点故障整条总线瘫痪的问题。

POE以太网温湿度记录仪，把温湿度采集、本地数据存储、RJ45以太网通信、标准POE受电单元集成在一台工业终端内部，遵循IEEE 802.3af/at标准，依靠一根超五类/六类网线同时传输TCP/IP数据与48V直流供电信号，实现“一线两用”。车间内可以复用原有监控网络综合布线桥架，不再单独铺设供电线路，和网络摄像机共用同一台POE交换机，点位扩展灵活，单台设备独立IP，故障隔离，非常适合离散制造车间、洁净车间、半成品仓储车间批量部署。本文从方案原理、架构对比、车间布点规划、布线规范、调试流程、抗干扰优化、落地案例、坑点规避等维度完整拆解这套单网线POE温湿度监测方案，面向工控集成工程师、车间运维、动环项目实施人员，给出可直接落地的工程实践方案。

一、方案原理：POE一线两用技术机制

POE（Power over Ethernet，以太网供电），在不改动标准以太网网线结构的前提下，在同一根双绞线内同时承载以太网数据信号与直流供电电能，数据与电力信号频域隔离，互不干扰，分为两种供电模式：

• Alternative A（信号线对供电，1/2、3/6线对）：数据芯线同时承载电力，车间项目最常用，普通全通网线即可支持；
• Alternative B（空闲线对供电，4/5、7/8线对）：利用闲置线对传输电能，适合老旧网线改造场景。

供电标准分级：

• IEEE 802.3af：单口输出功率上限15.4W，POE温湿度记录仪功耗一般小于1W，af标准完全满足；
• IEEE 802.3at（POE+）：单口上限30W，适合同交换机下混合挂载摄像头、温湿度记录仪、水浸、烟感等多类物联网终端。

POE供电自带PSE自动检测机制：POE交换机上电之后，首先对接入设备进行PD检测，识别到符合标准的受电设备之后才输出48V直流电；如果接入普通电脑、非POE终端，不会送电，具备短路、过流、过压保护，在工厂车间复杂电磁环境下，安全性远高于现场随意取220V强电加装适配器的方案。

以太网温湿度记录仪本身内置存储芯片，支持本地历史数据记录，断网状态下数据缓存，网络恢复自动补传；通信协议原生支持Modbus TCP（502端口）、UDP、SNMP，可以对接组态王、iFix、力控、MES、SCADA、动环监控平台、本地边缘网关，同时支持液晶屏现场实时查看温湿度数值，支持继电器输出联动除湿机、风机、声光报警器，满足车间环境超限联动控制需求。

二、传统方案 VS POE单网线方案，车间场景对比

为了直观体现布线简化带来的价值，我们把车间常用三类温湿度采集方案做横向对比：

在车间改造项目中，优势会被进一步放大：很多老旧厂房吊顶、流水线上方、原料货架区域，没有预留电源插座，传统方案需要开槽、穿管、新增强电回路，涉及电气施工和消防报审；POE方案只需要敷设一根网线，属于弱电施工，审批流程简单，施工工时可以节省40%~50%，线材、适配器、接线盒耗材成本显著下降。

同时以太网星型架构天然具备故障隔离能力：某一台温湿度记录仪网线松动、设备故障，只会影响自身点位采集，不会连带其他车间监测点位失效，这是RS485总线方案无法比拟的稳定性优势。

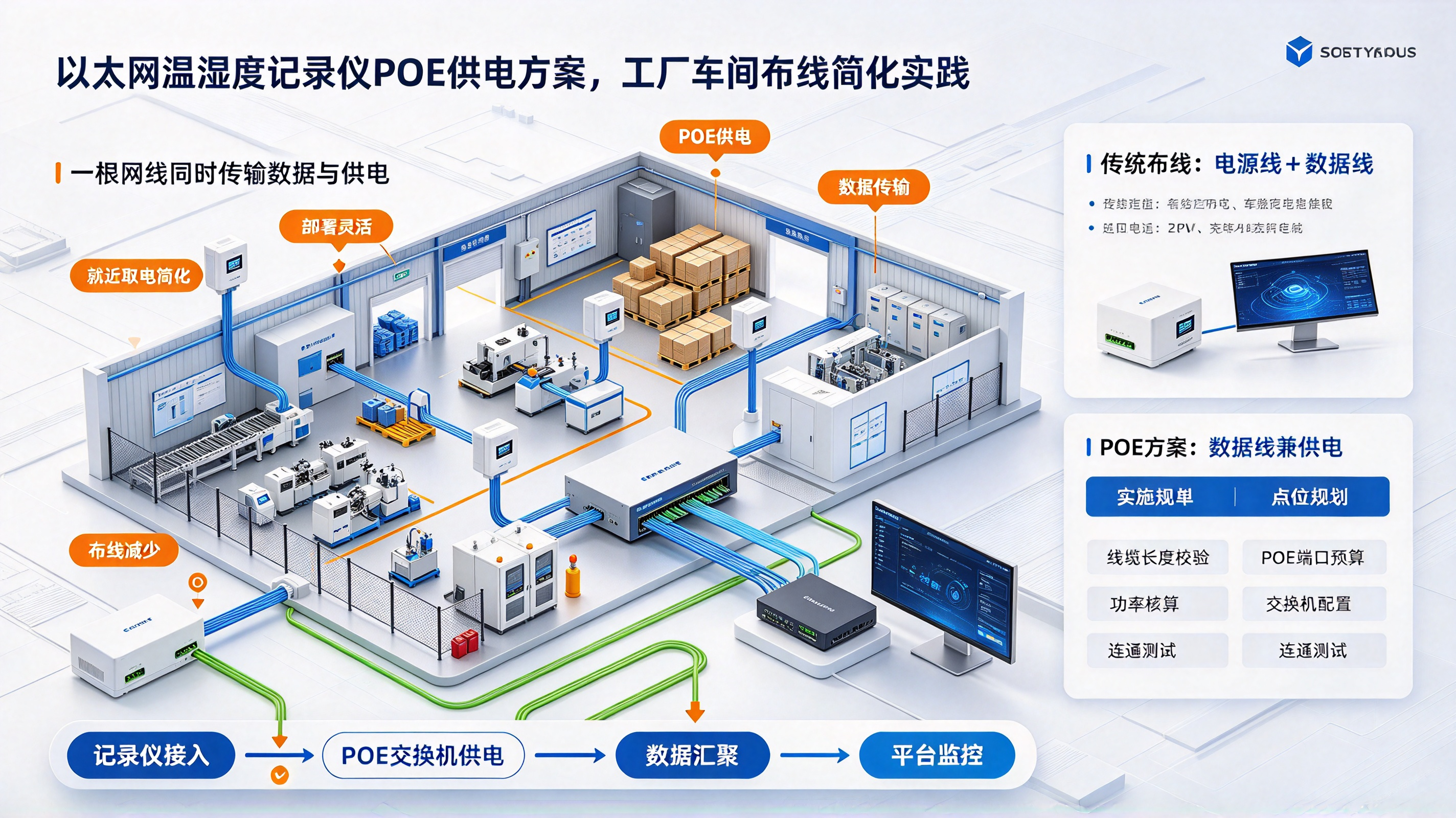

三、整体系统架构设计（工厂车间版）

整套系统分为三层架构：感知采集层、网络汇聚层、监控应用层，架构极简，兼容车间现有工控网络。

3.1 感知采集层：POE以太网温湿度记录仪

工业级POE温湿度记录仪，部署在车间关键点位：流水线工位、洁净区、原料仓、成品仓、配电柜周边、空压机区域。 硬件指标选型要点：

1. 供电：标准IEEE802.3af PD受电，同时预留DC12/24V备用供电接口，作为POE故障冗余；
2. 通信：RJ45 10/100M自适应，Modbus TCP、UDP主动上报；
3. 采集精度：温度±0.3℃，湿度±3%RH，满足电子元器件车间、精密加工车间管控标准；
4. 存储：内置Flash，支持周期存储，断网缓存，支持历史数据导出；
5. 防护：宽温外壳，具备浪涌、静电防护，适配车间变频器、电机启停带来的电磁干扰；
6. 扩展：可选1路DO继电器输出，联动除湿、排风、声光告警。

3.2 网络汇聚层：工业POE交换机

车间优先选用工业级POE交换机，不建议使用家用交换机：

• 工作温度：-40℃~75℃，无风扇宽温设计，适应车间高温、粉尘环境；
• POE功率预算核算：每台温湿度记录仪功耗很低，但是交换机功率预算需要预留余量，同交换机混接摄像头、其他传感设备时，不能超过整机POE总功率；
• 网络隔离规划：建议单独划分VLAN，把环境监测物联网设备和车间工控PLC网络做隔离，保障生产网安全；
• 传输距离约束：单段网线标准传输距离≤100米；超过100米场景，增加工业POE中继器延长链路，或者就近增加一台二级POE交换机级联。

网线选型硬性要求：必须使用CAT5e超五类及以上无氧铜网线，拒绝铜包铝劣质网线；车间地面走线使用铠装网线或者穿镀锌金属管保护，避免叉车碾压、机械剐蹭。

3.3 监控应用层：平台对接链路

三条对接路径按需选择：

1. 直连组态/SCADA：上位机通过Modbus TCP读取各记录仪寄存器，读取实时温湿度、读取历史记录，配置阈值告警；
2. 边缘网关汇聚：网关统一采集所有点位数据，协议标准化之后上传本地服务器或者私有云；
3. MES/ERP对接：开放数据接口，车间温湿度数据进入生产制造系统，实现生产环境数据与生产批次绑定，满足质量追溯要求。

四、工厂车间布点规划与安装规范

布点不是均匀排布，要贴合车间生产工艺，规避干扰热源与气流，保证采集数据真实有效：

4.1 典型点位清单

1. 原料仓储区：货架中部高度，避开门口直吹风；
2. 精密组装流水线：工位上方1.5~2米，远离焊台热风枪、加热工装；
3. 无尘洁净车间：按照洁净区规范布点，配合FFU气流路径；
4. 配电室、变频机房：监测设备散热环境，重点关注高温风险；
5. 成品老化区：跟踪老化房周边环境基线；
6. 出入口过渡区域：监测温湿度剧烈波动位置。

4.2 安装避坑准则

❌ 禁止安装位置：空调出风口直吹、加热设备表面、阳光直射、电机变频器外壳、水雾喷淋区域； ✅ 推荐安装高度：距离地面1.5~2.0m，和人员、产品处于同一空气层； ✅ 高空点位（吊顶、桁架）：优先POE方案，省去高空取电作业，只需要随桥架走一根网线； ✅ 潮湿车间：选用带防水探头的分体式POE温湿度记录仪，主机安装在干燥区域，探头延伸至监测区域。

4.3 车间布线路由规划实践

车间布线尽量复用原有监控桥架，网线沿桥架侧边敷设，和动力电缆（380V强电电缆）保持≥30cm间距；如果必须交叉，垂直交叉，平行走线拉开距离，降低动力线缆电磁耦合干扰。 走线分区：

• 桥架内：网线和动力电缆分层敷设，弱电桥架单独区域；
• 地面：穿金属镀锌管，固定牢靠，防叉车碾压；
• 吊顶内部：扎带固定，预留检修余量，标识标签清晰，标注点位编号、IP地址。

布线标识标准化：每根网线两端贴标签，格式【区域编号-点位名称-IP】，后期运维排查效率大幅提升。

五、现场施工、上电调试完整流程

步骤1：点位放线、端接水晶头

按照点位路由敷设CAT5e网线，网线单段长度控制在100m以内；水晶头严格按照T568B标准压制，压接完成后使用测线仪测试8芯全通，确认无断线、接触不良。车间振动大的场景，优先使用工业RJ45防水接头，替代普通水晶头。

步骤2：POE交换机配置前置

1. 规划静态IP地址段，为每一台温湿度记录仪分配固定IP，禁止全部DHCP（车间网络重启后IP漂移，组态通信中断）；
2. 划分VLAN，物联网监测设备单独VLAN，和PLC生产网隔离；
3. 开启POE供电端口，确认PSE供电开启，关闭未使用端口；
4. 交换机配置端口告警，端口掉线、链路断开推送告警给运维。

步骤3：记录仪上电、参数配置

网线一端接入POE交换机端口，一端接入记录仪RJ45网口，上电后设备液晶屏点亮。 基础参数配置清单：

• IP地址、子网掩码、网关；
• Modbus TCP从站地址；
• 温湿度采集上报周期；
• 存储记录间隔；
• 温湿度上下限阈值、继电器联动逻辑；
• SNMP/上报服务器地址（如需主动上报）。

推荐批量调试方式：同批次记录仪先在机房工作台统一配置IP和参数，再拿到车间现场安装，减少高空调试工作量。

步骤4：上位机通信验证

使用Modbus调试工具，输入记录仪IP:502，读取寄存器0x0002温度、0x0003湿度，确认数值读取正常；核对液晶屏显示数值和上位机采集数值一致；模拟断网测试，验证本地缓存、断网恢复补传功能；模拟超限，测试继电器输出、平台告警联动。

步骤5：验收文档归档

交付材料包含：点位分布图、网线路由表、IP台账、交换机配置备份、寄存器点位表、历史数据导出模板、运维故障排查手册。

六、车间强电磁环境下稳定性优化方案

工厂车间存在变频器、伺服电机、接触器启停、电焊机等强干扰源，是POE以太网温湿度项目故障率最高的场景，针对性优化手段：

1. 网线选型：优先屏蔽六类网线（FTP），屏蔽层单端接地，减少空间电磁干扰；
2. 隔离：POE交换机前端增加工业网络隔离器，阻断共模干扰；
3. 接地规范：记录仪外壳、交换机机壳可靠接入车间等电位接地排，接地电阻＜4Ω；
4. 链路保护：长距离网线两端增加RJ45信号浪涌保护器，防止雷击、浪涌冲击打坏网口；
5. 协议配置：Modbus TCP增加超时重传机制，上位机采集超时设置3s，避免干扰导致误报；
6. 不要和变频动力电缆同管敷设，平行距离不足时增加金属隔板隔离。

补充：POE本身是弱电48V供电，相比现场220V适配器供电，引入的工频干扰更少，这也是在电机密集车间里，POE方案信号稳定性优于本地适配器供电方案的重要原因。

七、落地案例：某电子组装车间改造项目实践

项目概况

天津某元器件组装车间，车间面积2800㎡，包含SMT贴片区、组装工位、原料仓、成品仓，一共规划26个温湿度监测点位，车间建成时间早，吊顶内没有预留电源插座，原有桥架只有监控网线桥架；生产工艺要求温度控制22±3℃，湿度40%~60%RH，温湿度超标联动除湿机、排风，数据接入车间SCADA系统用于生产质量追溯。

方案选型

全部采用POE以太网温湿度记录仪，IEEE802.3af受电，内置存储，Modbus TCP协议；部署两台16口工业POE交换机，放置在车间弱电间，所有点位只敷设一根CAT5e网线，复用原有监控弱电桥架，不新增任何强电管线。

项目对比收益（实测）

• 传统方案预估：需要布设26组信号线+电源线，新增8个供电回路、配电箱，施工周期12天，布线人工+线材+适配器总成本约3.8万；
• POE单网线方案：仅敷设26根网线，弱电施工，无新增强电回路，施工周期5天，综合成本1.7万；
• 运维优势：后期客户新增6个监测点位，仅需要从就近交换机端口拉网线，半天完成上线，不需要电气改造。

运行效果

上线之后，26个点位独立稳定采集，变频器启停时段无明显数据跳变，断网之后本地保存数据，网络恢复自动上传；超限之后继电器联动除湿设备，SCADA实时展示曲线，满足ISO质量体系环境记录追溯要求。

八、常见故障排查清单（工程师现场速查）

1. 设备上电不亮屏：测线仪确认网线8芯全通；确认交换机端口POE功能开启；确认交换机POE功率预算充足；更换POE端口交叉验证；
2. 屏幕亮但是上位机无法读取Modbus TCP：IP地址是否同网段、502端口防火墙放行、从站地址配置匹配、ping测试链路连通性；
3. 温湿度数值跳变、波动大：探头靠近热源/风口；网线和动力电缆近距离平行；接地不良，增加屏蔽网线和浪涌保护器；
4. 间歇性掉线：水晶头压接不良、网线损耗超标、车间振动导致接头松动，更换工业锁紧RJ45接头；
5. 断网之后历史数据丢失：确认记录仪开启本地存储功能，检查存储周期配置。

九、方案适用边界与不适合场景说明

POE单网线方案优势突出，但不是万能方案，明确适用边界： ✅ 优先推荐场景：

• 新车间弱电同步建设、老车间改造，缺少就近供电插座；
• 高空桁架、吊顶、货架顶部等供电施工困难点位；
• 和监控系统共用桥架、共用POE交换机，资源复用；
• 需要独立点位隔离、后期持续扩容点位的车间环境监测；
• 需要本地记录、断网缓存、对接Modbus TCP工控平台。

❌ 不推荐场景：

• 单点位距离交换机超过100米，且不允许增加中继；
• 强腐蚀、浸水防爆区域，需要本安防爆认证设备（普通POE记录仪不满足防爆要求）；
• 移动流水线小车、不停机移动点位，优先无线方案。

十、总结

以太网温湿度记录仪POE单网线方案，本质是把安防监控成熟的POE基础设施复用进工业环境监测领域，用一根网线同时解决供电与通信，从根源上砍掉传统温湿度监测系统“双线布线”的负担。对于工厂车间，它带来的价值不止是线材和人工成本下降，更在于降低强电施工带来的消防风险、简化点位扩容逻辑、以太网星型架构提升系统可靠性，契合当下智能制造车间MES、SCADA、质量追溯对环境数据采集的标准化接入需求。

在大量车间改造项目落地中可以验证：这套方案标准化程度高、调试简单、运维门槛低，已经成为替代传统RS485、模拟量温湿度布线方案的优选路线；配合工业交换机VLAN隔离、屏蔽布线、浪涌防护等配套优化，完全可以长期稳定运行在变频器、电机密集的复杂工业电磁环境中，为车间生产环境、仓储环境提供持续、可追溯的温湿度监测能力。
