档案恒温恒湿消毒净化一体机集群监控系统的网关层开发方案

档案恒温恒湿消毒净化一体机集群监控系统的网关层开发方案

物联网・盛世宏博・一体机集群、采集网关、Modbus TCP/RTU、网关层开发、智慧档案馆 · 盛世宏博

关键词：恒湿消毒净化一体机、集群网关、多设备调度、协议适配、流量削峰、断线续采、边缘联动、DA/T 42-2022、DA/T 101—2024、VLAN隔离、Modbus驱动池 标签：IoT边缘网关开发、设备集群接入、Modbus并发调度、边缘自控、协议归一化、故障隔离、动环集群方案

一、方案概述

大中型综合档案馆、城建档案馆往往是多库房分布式布局，单个项目恒湿消毒净化一体机数量可达十几台、几十台，分散在不同档案库房。如果直接把几十台一体机全部直连上层业务平台，会带来一系列问题：平台连接数压力大、网络报文风暴、单点网络故障影响全部设备、所有联动逻辑都依赖云端、跨库房管控策略难以隔离、设备协议版本繁杂难以统一管理。 网关层作为一体机集群的边缘接入枢纽，承接的核心职责：统一协议采集、流量调度削峰、本地边缘联动、故障隔离、数据预处理、断点缓存续传、归一化物模型输出、安全访问控制。 本文网关层开发方案承接前面系列文章：TCP长连接管理、TCP粘包环形缓冲区解析、Modbus驱动、联动控制逻辑、数据哈希上链，整套组件复用，面向多库房一体机集群场景做调度、隔离、集群化改造，适配智慧档案馆十防体系建设规范。

业务边界说明：

• 被控设备：恒湿消毒净化一体机，通讯接口分为Modbus RTU（485总线）、Modbus TCP以太网两种；
• 感知配套：同库房以太网温湿度、酸性气体传感器，和一体机接入同一网关，作为联动输入源；
• 部署形态：一库房一边关或者多小库房共享一台边缘网关，支持网关集群分布式部署；
• 运行模式：边缘自治优先，云端平台只做配置下发、历史查看、审计存证，断外网时库房自控闭环不中断。

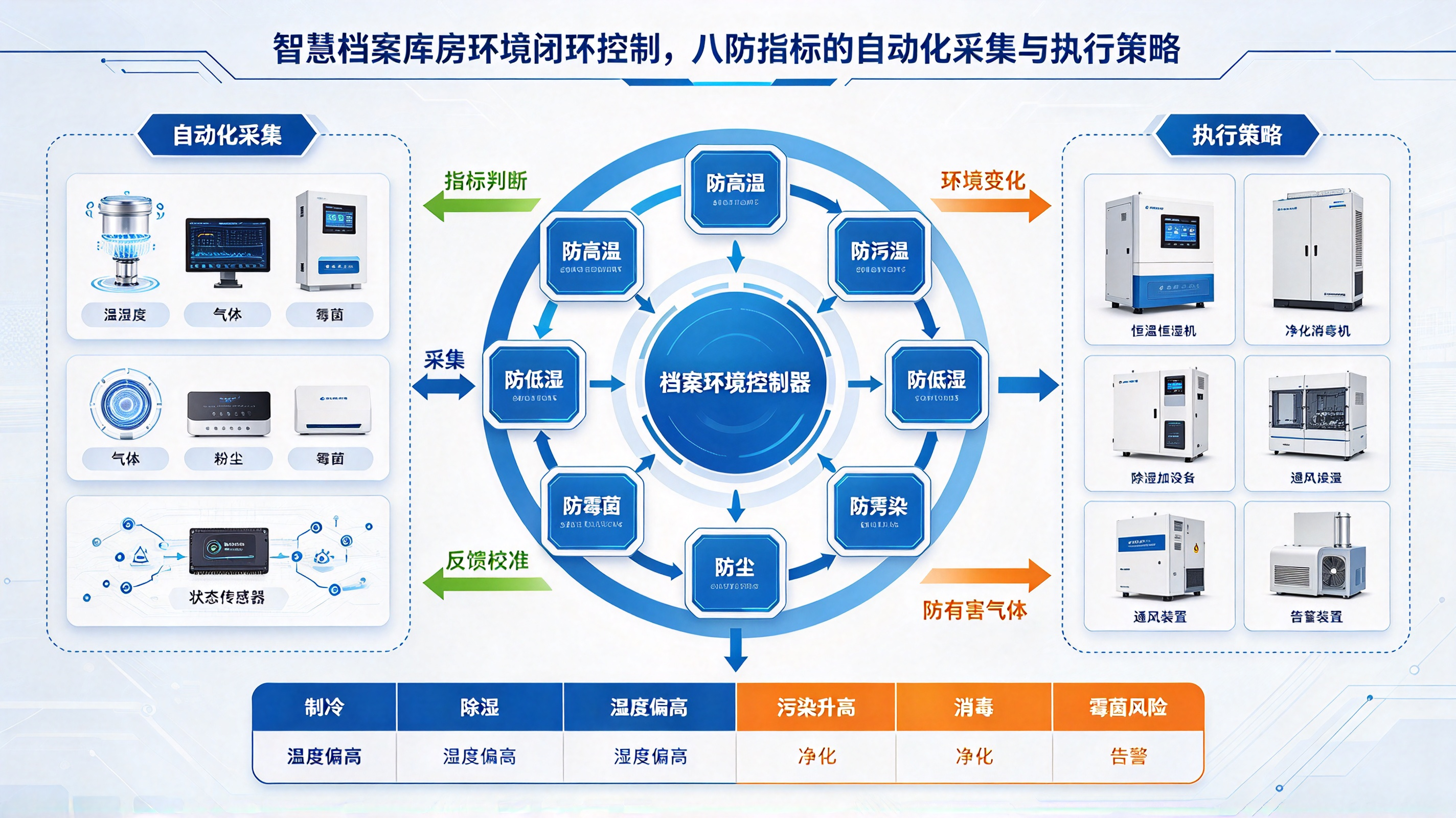

二、集群整体分层架构

【感知执行层】各库房恒温恒湿消毒净化一体机 + 以太网温湿度/气体传感器
        ↓ Modbus RTU / Modbus TCP
【网关集群层（本文开发重点）】
    ├─ 协议驱动池模块
    ├─ 连接&总线调度管理器
    ├─ 数据预处理与清洗模块
    ├─ 边缘规则引擎（本地联动控制）
    ├─ 本地时序缓存、断点续传模块
    ├─ 设备状态与故障管理模块
    └─ 北向MQTT/Kafka消息输出、南向Modbus写控制
        ↓
【上层业务平台层】组态展示、工单告警、审计日志、哈希摘要上链、全局配置管理

网络隔离规范沿用之前标准： 所有一体机、传感器划入独立传感器VLAN；网关同时具备该VLAN访问权限；业务平台网段与设备网段ACL隔离，禁止平台直接访问一体机502端口，所有读写操作收敛到网关。

三、网关层核心模块拆分与开发设计

3.1 南向协议驱动池模块（多机型兼容）

市面上一体机寄存器定义、点位分配存在厂商差异，驱动池采用驱动抽象层设计，分离底层通讯和上层物模型。 驱动池内置两类驱动实例：

1. Modbus TCP驱动实例：每一台以太网一体机独立TCP长连接，配套环形缓冲区粘包解析、保活、指数退避重连、单连接串行请求约束；
2. Modbus RTU驱动实例：一条485总线对应一个驱动实例，总线内多从站分时轮询，总线互斥锁，避免总线报文冲突。

驱动统一输出标准化物模型字段，屏蔽厂商寄存器差异，物模型和之前一体机上链文章保持一致： 遥测：回风温湿度、滤网压差、累计运行时长、累计净化时长、累计消毒时长、设定湿度； 遥信：在线状态、手自动状态、加湿/除湿/净化/消毒启停状态； 服务：远程启停、模式切换、湿度设定、消毒周期配置、告警复位； 事件：故障告警、滤网堵塞告警、通讯离线、联动启停事件、远程操作事件。

驱动池开发约束：

• 驱动实例热插拔，新增一体机、更换一体机型号不需要重启网关服务；
• 驱动实例隔离，单台设备通讯异常、报文乱码，不会导致同网关下其他设备驱动崩溃；
• 驱动内置值域校验、跳变过滤、异常值标记，脏数据不上送、不参与边缘联动。

3.2 集群调度管理器（防轮询风暴核心模块）

集群场景最大风险：几十台设备同一时刻发起轮询请求，造成小包风暴、网关CPU冲高、交换机队列丢包。调度管理器负责统一编排所有南向轮询任务。

1. 任务分片+随机抖动调度 不同库房、不同设备轮询任务加入任务队列，设置基础轮询周期：常规状态5s，缓慢变化统计项30s；任务执行时间增加100~300ms随机偏移，打散报文发送时机；多台一体机下发控制指令时错开时序。
2. 总线资源锁（RTU场景重点） 一条RS485总线同一时刻只允许一条Modbus请求下发，请求-应答完成释放锁，再调度下一个从站，杜绝总线冲突。
3. 并发配额限制 网关设置最大并发TCP请求上限，超出配额任务进入等待队列，防止文件句柄、网络资源耗尽；配套之前CLOSE_WAIT、连接泄漏检测回收逻辑。
4. 分库房分组隔离调度 按库房分组，分组优先级可配置；珍贵档案库房分组调度优先级高于普通库房，保障高优先级库房采集、联动响应时效。

3.3 边缘规则引擎模块（断网自治能力）

这是档案库房网关区别于普通透传网关最核心能力，联动规则在网关本地运行，不依赖云端平台。 规则引擎完全复用前面温湿度联动控制开发笔记里的逻辑：多测点融合、滞环防乒乓、防抖延时、设备最小运行时长保护、手自动优先级判断、加湿除湿互斥。 规则绑定库房分组：一个库房一套独立联动策略，库房之间策略互不干扰。 策略下发机制：

• 平台编辑联动阈值、滞环、防抖参数，下发到网关本地持久化存储；
• 外网断开之后，网关加载本地策略持续闭环调控；
• 网络恢复后，把断网期间所有联动事件、告警事件批量上报平台，补齐事件日志用于上链审计。

安全约束：本地手动模式优先级最高，网关读取一体机手自动状态，设备切本地手动后，自动联动规则冻结，并上报告警提示。

3.4 本地缓存与断点续传模块

网关内置轻量本地时序数据库（SQLite/TSDB嵌入式版本），缓存周期可配置，推荐7~30天。 缓存策略：

1. 实时数据流：正常联网时，数据实时北向推送到平台；
2. 断网缓存：网络中断后，所有采集数据、联动事件、告警事件写入本地；
3. 续传机制：网络恢复，按时间顺序批量补传，支持断点标记，避免重复上报；
4. 缓存淘汰：采用FIFO淘汰策略，缓存写满自动丢弃最早历史数据，优先保证最新监测与事件记录。

日志事件和时序数据区分处理：告警、控制操作、消毒启停事件优先缓存优先续传，保障审计追溯数据不丢失，普通温湿度趋势数据优先级次之。

3.5 北向输出与消息归一模块

南向各式各样Modbus报文，经过网关清洗归一后，北向统一采用MQTT或者Kafka协议输出，消息体为标准化JSON物模型，上层平台不需要再解析原始Modbus。 消息分三类topic：

• telemetry：遥测实时数据（温湿度、压差、时长）；
• state：设备状态、在线离线状态；
• event：告警事件、联动事件、远程操作事件（该类事件是后续哈希上链的数据源）。 支持QoS配置：事件类消息QoS1保证至少送达一次，趋势遥测QoS0，平衡可靠性与带宽。

3.6 网关运维与网关集群管理模块

当项目网关数量多（分布式多库房多网关），平台需要对网关本身做管理：

1. 网关心跳上报、网关CPU/内存/磁盘负载监控；
2. 网关远程配置下发、固件升级、驱动版本更新；
3. 网关本地日志分级输出，支持远程拉取调试日志；
4. 网关故障告警：网关离线、网关缓存溢出、驱动异常告警；
5. 主备网关可选：重点珍贵档案库房支持双网关热备，故障自动切换采集链路。

四、网关层权限与安全开发设计

1. 南向设备侧：网关是唯一允许访问一体机Modbus端口的节点，一体机不开放其他访问权限；
2. 控制指令鉴权：所有下发写寄存器控制指令，携带操作令牌；平台下发控制指令先经过权限校验，网关校验令牌合法才执行写操作；
3. 操作留痕：任何远程控制动作，网关本地记录操作员ID、时间、指令、设备回执状态，纳入事件日志；
4. 禁止网关对外暴露南向设备网段路由，隔离攻击面；
5. 固件加固，关闭网关不必要端口，只开放北向MQTT和运维管理端口。

五、典型部署拓扑两种模式

模式A：单库房独立网关（珍贵库房推荐）

一个档案库房部署一台边缘网关，接入本库房内全部一体机、温湿度、气体传感器。 优点：故障隔离性最强，网关故障只影响单库房；联动自治独立；适合特藏库、古籍库房。 缺点：网关硬件数量多，成本更高。

模式B：多小库房共享网关（普通文书库房推荐）

一台高性能边缘网关，跨VLAN接入多个邻近小型库房的一体机集群，按库房分组调度、分组配置联动规则。 优点：硬件成本低；集中运维； 风险控制：调度器做分组资源隔离，一个库房设备通讯异常不会抢占其他库房任务配额。

六、开发与落地高频坑点

坑1：多台一体机同时下发控制指令，Modbus TCP报文并发冲击交换机

✅ 方案：调度器加入下发偏移，串行排队下发写指令；同一台设备等待上一条指令应答返回之后，再下发下一条控制指令。

坑2：RTU总线上一体机数量多，轮询周期拉长，联动响应变慢

✅ 方案：区分采集优先级，告警位、手自动状态高优先级轮询；累计时长等慢变量降低轮询频次；总线拆分，一条总线挂载设备数量不超过8台。

坑3：外网断网后联动策略丢失，无法本地自控

✅ 方案：联动策略持久化落盘，网关启动自动加载本地策略，策略变更成功后再持久化，防止半写损坏策略文件。

坑4：续传批量上报瞬间给平台带来流量冲击

✅ 方案：续传限流，限速分批补发事件，设置单网关最大上报速率。

坑5：不同厂商一体机混接，寄存器不一样，驱动硬编码

✅ 方案：驱动配置化，JSON配置文件定义寄存器地址、缩放系数、位掩码，不需要改代码适配新机型。

坑6：网关单点故障，整个库房失去监控和自控

✅ 方案：高价值库房配置双网关热备，两台网关同时采集，控制指令互斥，主网关故障备网关接管联动。

七、网关层和上层平台分工边界（开发时明确，避免重复造逻辑）

✅ 网关负责： 原始Modbus采集、粘包解析、异常过滤、本地边缘联动、断网缓存续传、设备级故障检测、物模型归一化、南向流量削峰； ✅ 平台负责： 全局组态展示、集中告警推送、工单流转、全局报表、事件哈希摘要上链、集中权限管理、联动策略编辑下发、历史大数据统计分析； ❌ 平台不负责：实时闭环联动、原始Modbus报文解析。

八、性能指标参考（网关开发验收指标）

单台边缘网关参考承载上限：

• Modbus TCP一体机：最多32台；
• Modbus RTU总线：最多4条485总线，单总线从站≤8；
• 并发采集轮询无丢失，CPU负载常态＜40%；
• 断网7天内缓存数据可完整续传；
• 边缘联动响应：超标判定到下发控制指令≤30s；
• 驱动异常隔离，单设备故障不扩散。

九、总结

恒温恒湿消毒净化一体机集群监控，网关层不是简单的数据透传转发工具，而是整个库房环境控制系统的边缘自治核心。 整套网关开发方案基于统一Modbus驱动组件、TCP长连接管理、环形缓冲区解析、边缘状态机联动，按库房分组调度隔离，实现协议归一、流量削峰、故障隔离、离线自控、断点续传。既满足DA/T 42-2022库房环境控制要求，又满足DA/T 101—2024环境记录可追溯、可信审计的规范，适配大中型档案馆多库房分布式集群部署场景，和整套智慧档案十防、酸性污染物治理、数据上链体系无缝对接。
