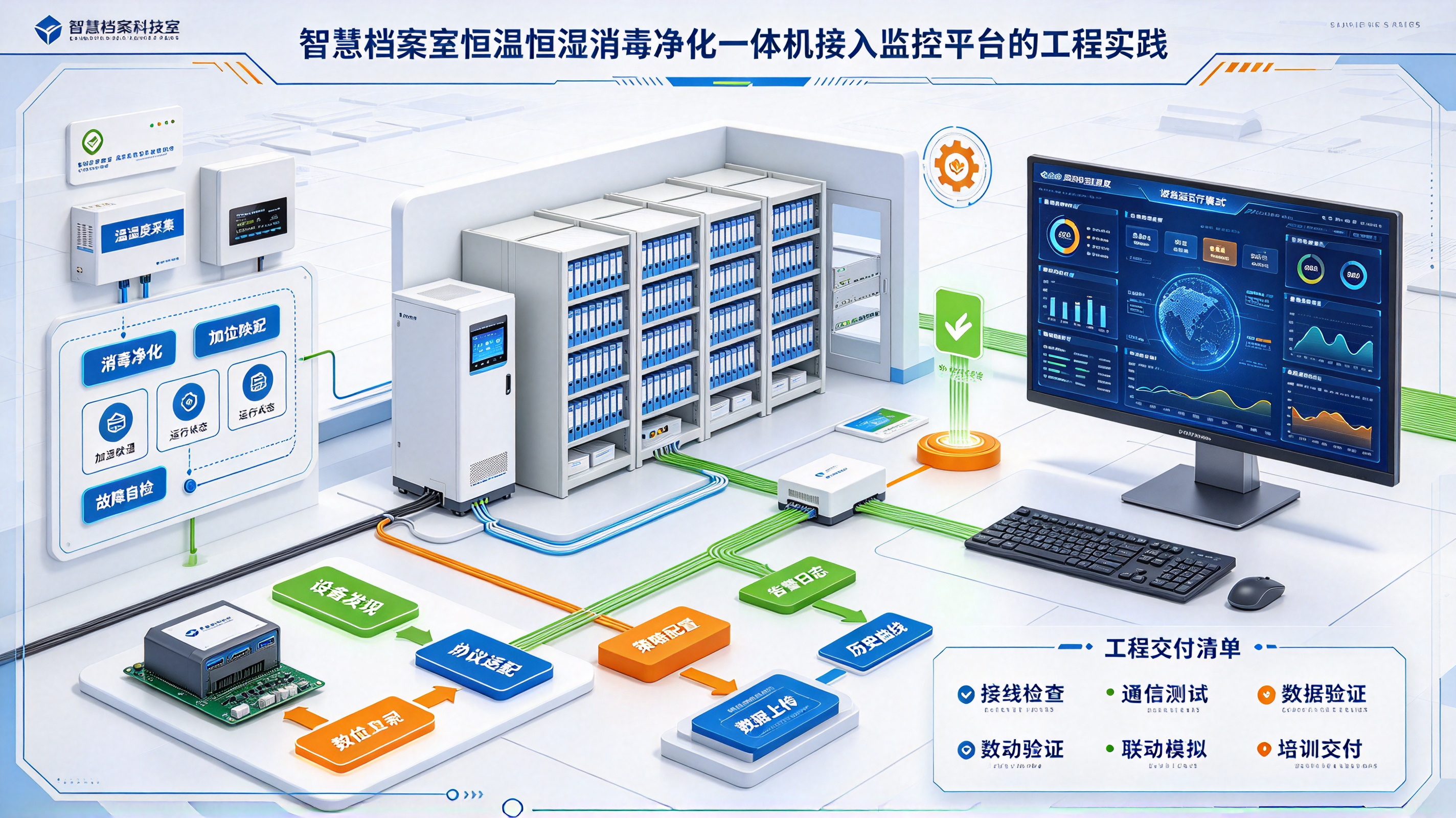

智慧档案室恒温恒湿消毒净化一体机接入监控平台的工程实践

智慧档案室恒温恒湿消毒净化一体机接入监控平台的工程实践

物联网 · 盛世宏博 · 智慧档案、恒湿净化一体机、Modbus、边缘网关、安全联锁、写后回读、环境调控

一、先定调：一体机不是“会联网的加湿器”

恒温恒湿消毒净化一体机在档案室里承担的是环境底盘：

• 恒湿：除湿/加湿，把相对湿度钉在 45%~60%RH
• 恒温：配合空调，温度 14~24℃，日波动 ≤±2℃
• 净化：初效+中效+HEPA，压 PM2.5/TVOC/霉菌孢子
• 消毒：UV/臭氧/等离子，无人时段周期抑菌
• 安全：门禁、人体存在、烟感、水浸、臭氧浓度全要参与互锁

平台接入的目标不是“能开关机”，而是把这套多回路设备变成可观测、可审计、可安全自治的环境执行单元。

工程落地的第一原则：

平台算策略，边缘管执行，设备只干执行；断网不能失守，消毒不能伤人。

二、典型系统架构（分层解耦）

[执行层]
  恒温恒湿消毒净化一体机（RJ45 / RS485）
  配套：网口温湿度探头、PM2.5/TVOC/臭氧探头、门磁、人体存在、水浸
        │
        ▼
[边缘层] 信创边缘网关 / 协议网关
  - Modbus RTU/TCP 主站
  - SNMP（以太网探头）
  - DI/DO（门禁/烟感/水阀）
  - 协议归一 → 统一物模型（JSON/MQTT）
  - 本地闭环：死区、错峰、写后回读、安全互锁
  - 断网缓存（SQLite，≥7 天）
        │  MQTT / Modbus TCP 502
        ▼
[平台层] 智慧档案监控平台
  - 十二防规则引擎
  - 告警分级（环境预警/设备故障/安全联锁）
  - 模式仲裁：本地面板 > 平台手动 > 自动策略
  - 审计中心：谁、何时、改了什么、回读结果
  - 3D 可视化、报表、年检导出

关键边界：

• 平台不拼 Modbus 帧、不算 CRC、不处理字节序
• 边缘网关不依赖平台做实时联锁（门开切 UV 必须本地硬切）
• 一体机固件层要有硬件自锁兜底（门磁断开→消毒物理断电）

三、设备侧点表建模：按“域”而不是按“地址”

国产一体机手册经常把点表写得像“寄存器流水账”，平台直接照抄必乱。正确做法是先按域拆：

1. 测量域（只读）

2. 状态域（只读，位解析）

• 运行字：除湿/加湿/净化/风机/消毒 各 bit
• 故障字：压缩机、风机、水质、滤网堵、通信
• 安全标志：门磁、人体存在、烟感、水浸、臭氧越限
• 模式字：本地/远程、自动/手动、消毒态

0xFFFE / 0xFFFF 是占位坏值，网关层必须拦截成 quality=bad，不能送平台当“全故障”。

3. 运行域（条件可写）

• 目标温度、目标湿度
• 湿度死区（建议 4~6%RH）
• 温度死区（±1℃）
• 运行模式：自动/恒湿/除湿/加湿/净化/待机
• 净化使能、风机档位

写前必须：

1. 读 local_remote == 1（远程受控）
2. 读安全联锁标志
3. 写后 200~500ms 回读，不一致标 WriteVerifyFailed

4. 安全域（强联锁可写）

• UV 使能
• 臭氧使能
• 等离子使能
• 消毒时段、消毒剩余时长

写前四道闸：

• 门禁=关
• 人体存在=无
• 烟感=无
• 臭氧浓度 < 安全阈值

任一不满足 → 拒绝写 + 审计留痕。

5. 工程域（平台禁写）

• 从站地址、波特率、校准系数、解锁字

只走本地面板或维护专用通道，平台不开放按钮。

四、通信介质与网关配置实践

1. 以太网型（RJ45/PoE）

• Modbus TCP 502，Unit ID 通常填 1
• 独立 VLAN，和办公网/视频网隔离
• PoE 供电时算清功率预算，跨柜长距离走光纤收发
• 断线判断用心跳+数据新鲜度，不靠 ping

2. RS485 型（现场更常见）

物理层硬指标：

• 拓扑：手拉手，禁止星型长分支（分支 ≤0.3m）
• 终端电阻：首尾各 120Ω，中间节点不加
• 断电测 A-B：两端终端 ≈60Ω
• 空闲差分电压 ≥200mV
• 屏蔽层：单端接地（网关侧），不两端接地
• 与动力线/变频线间距 ≥30cm，交叉垂直 90°
• 串口参数全总线一致：9600/8/N/1 或按手册
• 跨防火分区加隔离型中继，数字隔离 ≥2.5kV

3. 串口服务器模式别配错

两种模式二选一：

• 透传模式：平台发完整 RTU 帧（带 CRC），串口服务器只搬字节
• RTU-over-TCP：平台发 TCP 包，网关/串口服务器负责加 CRC

混用 = 所有上层逻辑白写。

五、轮询与写流水线设计

1. 分级轮询（别把所有点 1s 刷一遍）

单请求尽量连续读一段寄存器（如 40001~40020），不一个参数一帧。

2. 写操作标准流水线

平台意图：set zoneB.HME-07.target_rh = 52
   │
   ▼
边缘网关：
1. 查 local_remote == 1 ?
2. 查 safety_interlock（门/人/烟/水/臭氧）
3. 按型号模板选功能码：
   - A厂：0x06 写单寄存器
   - B厂：0x10 写多寄存器
   - C厂：先写解锁寄存器 0x0030=0x55AA
4. 写 target_rh=520（×0.1）
5. 延时 200~500ms
6. 回读原地址
7. 一致 → 成功事件 + 审计
   不一致 → WriteVerifyFailed，重试 ≤3 次（指数退避）
8. 全程加锁，写期间暂停该设备轮询

六、安全联锁：边缘侧硬逻辑，不等平台

1. 联锁优先级（必须写进网关）

消防（烟感/温感）> 水浸 > 门禁/有人 > 臭氧安全 > 消毒指令 > 恒湿净化 > 平台手动

2. 典型联锁动作表

要点：

• 消毒模块必须有硬件自锁：门磁断开→继电器物理切电，软件只是第二道防线
• 消毒排程不靠“时钟”，靠“无人确认”：门禁+人体存在双信号
• 消毒结束必须“降解通风”流程：先强排 → 臭氧降解 → 达标后恢复常态

七、平台层要做的事（不是只画曲线）

1. 统一物模型

{
  "asset_id": "HME-3F-A07",
  "space_id": "3F-WS-A-07",
  "metrics": {
    "temp": 21.4,
    "humidity": 53.2,
    "pm25": 18,
    "tvoc": 0.03,
    "ozone_ppm": 0.01,
    "filter_life": 87
  },
  "state": {
    "mode": "const_hum",
    "purify": true,
    "uv": false,
    "ozone": false,
    "local_remote": 1
  },
  "fault": {
    "code": 0,
    "bits": []
  },
  "quality": "good",
  "ts": 1761111111
}

2. 模式状态机

本地面板 → 远程自动 → 远程手动 → 消毒态 → 消防态

优先级：

• 消防态：一切听消防，平台只记录
• 本地面板：平台写操作全部拒绝
• 远程手动：运维临时干预
• 自动：规则引擎按阈值调度

3. 告警分级

4. 审计闭环

所有写操作留痕：

• 操作人、角色
• 时间（设备采样时间，不是平台接收时间）
• 旧值 → 新值
• 回读结果
• 边缘执行动作

审计日志独立存储、不可篡改，满足年检。

八、数据质量与解析坑（占调试 80% 时间）

1. 地址 0-based / 1-based

手册写 40001 → 偏移 0

手册写 30001 → Input 寄存器偏移 0

组态软件填“40001”还是“0”，先单点试通再铺开。

2. 缩放因子

• 温度 ×0.1（253→25.3℃）
• 湿度 ×0.1（502→50.2%RH）
• 臭氧可能 ×0.001
• 露点/累计时长可能 float32

3. 数据类型

• uint16 当 int16 → 负温变 65535
• 0xFFFE/0xFFFF → 坏值占位
• float32 字序：ABCD / CDAB / BADC / DCBA 全要试

4. 功能码矩阵

逐台验证：

• 0x03 读保持
• 0x04 读输入
• 0x06 写单寄存器（很多国产机不支持）
• 0x10 写多寄存器
• 解锁寄存器是否存在

5. 粘包/拆包

串口服务器“字符间隔”配太小 → 一帧被切两包。

解决：平台整帧一次发，字节间不留延迟；网关按长度字段+超时重组。

九、工程落地顺序（踩坑总结版）

阶段 1：单台离线验证

• USB-RS485 直连
• Modbus Poll 读温湿度/状态字
• 写模式/设定值并回读
• 核对缩放、字节序、功能码
• 用手持温湿度计比对面板值

阶段 2：总线物理层复核

• 终端电阻、屏蔽接地、A-B 电压
• 地址无冲突
• 24h 压力测试：统计 CRC 错误、超时、错值

阶段 3：边缘网关接入

• 点表映射进虚拟寄存器
• 本地死区、错峰、互锁、写后回读
• 断网 10min 自持测试
• 恢复后按采集时间戳补传

阶段 4：平台联调

• 统一物模型建点
• 逐点“读-回读-比对”
• 联动跑三轮：恒湿 / 净化 / 消毒
• 模拟门开、烟感、水浸，验证硬联锁

阶段 5：试运行与验收

• 梅雨季/供暖季各跑 72h
• 温度 14~24℃、湿度 45~60%RH 达标率统计
• 写回读一致率 100%
• 门开切 UV ≤1s
• 数据留存 ≥3 年（建议 5 年）

十、典型翻车案例（直接抄进避坑手册）

十一、验收清单（交付级）

• [ ] 同总线串口参数一致，地址无冲突
• [ ] 终端电阻首尾 120Ω，屏蔽单端接地
• [ ] A-B 空闲电压 ≥200mV，断电总阻 ≈60Ω
• [ ] 点表 0/1 基、缩放、字节序书面确认
• [ ] 功能码矩阵逐台验证（03/04/06/10）
• [ ] 写操作 100% 回读一致
• [ ] 门开/有人 → UV/臭氧 ≤1s 切除
• [ ] 烟感 → 停新风/消毒，交还消防
• [ ] 水浸 → 关水阀/停加湿/排水分级动作
• [ ] 断网 72h 本地自持，恢复按原时间补传
• [ ] 臭氧浓度在线监测，消毒后通风降解完成才解禁
• [ ] 审计日志覆盖所有控制与阈值变更
• [ ] 温湿度连续 30 天达标率可导出
• [ ] 3D 模型锚点与实际安装位误差 ≤5cm

十二、收口：接入的本质是“责任切分”

智慧档案室里，恒湿消毒净化一体机接入平台，技术难点不在 Modbus，而在三件事：

1. 数据可信：原始值、缩放、字节序、质量位、回读校验，一步不能省
2. 执行安全：消毒模块不是继电器，是与人命和档案安全挂钩的联锁对象
3. 边界清晰：平台管策略与审计，边缘管实时与自治，设备管执行与自锁

配好了，一体机是档案环境的“自动驾驶”；配漏了，平台只是“远程开关+事后甩锅”。

真正成熟的接入，不是“设备上线了”，而是：

断网不失控、开门不伤人、写值有回读、联动有审计、年检有报表。
