近期在调试一套工业环境监控系统时，遇到了关于Modbus连接保持的问题。前面把以太网探头选型、RS485跳变、配电室布线、十防联动都拆过了，这篇把场景钉在电力监控一线：开关柜、环网柜、箱变、电缆室、预制舱。这里环境风险的头号杀手不是“温度高”，是“凝露”——柜壁、母排、CT/PT绝缘件表面结一层水膜，爬电、局放、误动、短路全跟着来。RJ45 PoE温湿度传感器不是简单“把数传上来”，而是要把凝露风险从“事后发现水珠”提前到“露点临界前介入”。

一、电力场景凝露是怎么来的

凝露不是湿度到了100%才发生，而是三个条件同时凑齐：

1. 绝对含湿量不低（柜内/电缆沟返潮、梅雨、盐雾、昼夜温差）
2. 局部表面温度低于空气露点（母排、柜壁、绝缘子、电缆头）
3. 气流停滞，湿空气在死角循环

典型触发工况：

• 夜间停运降温，柜壁温度掉到露点以下
• 白天合闸发热，傍晚负荷下降温度骤降
• 雨季电缆沟水汽上涌，柜底比柜顶先结露
• 地下配电室、沿海变电站、预制舱，全年高湿基线

凝露的本质：空气没“下雨”，但金属表面“下雨”了。看相对湿度不够，必须看露点差。

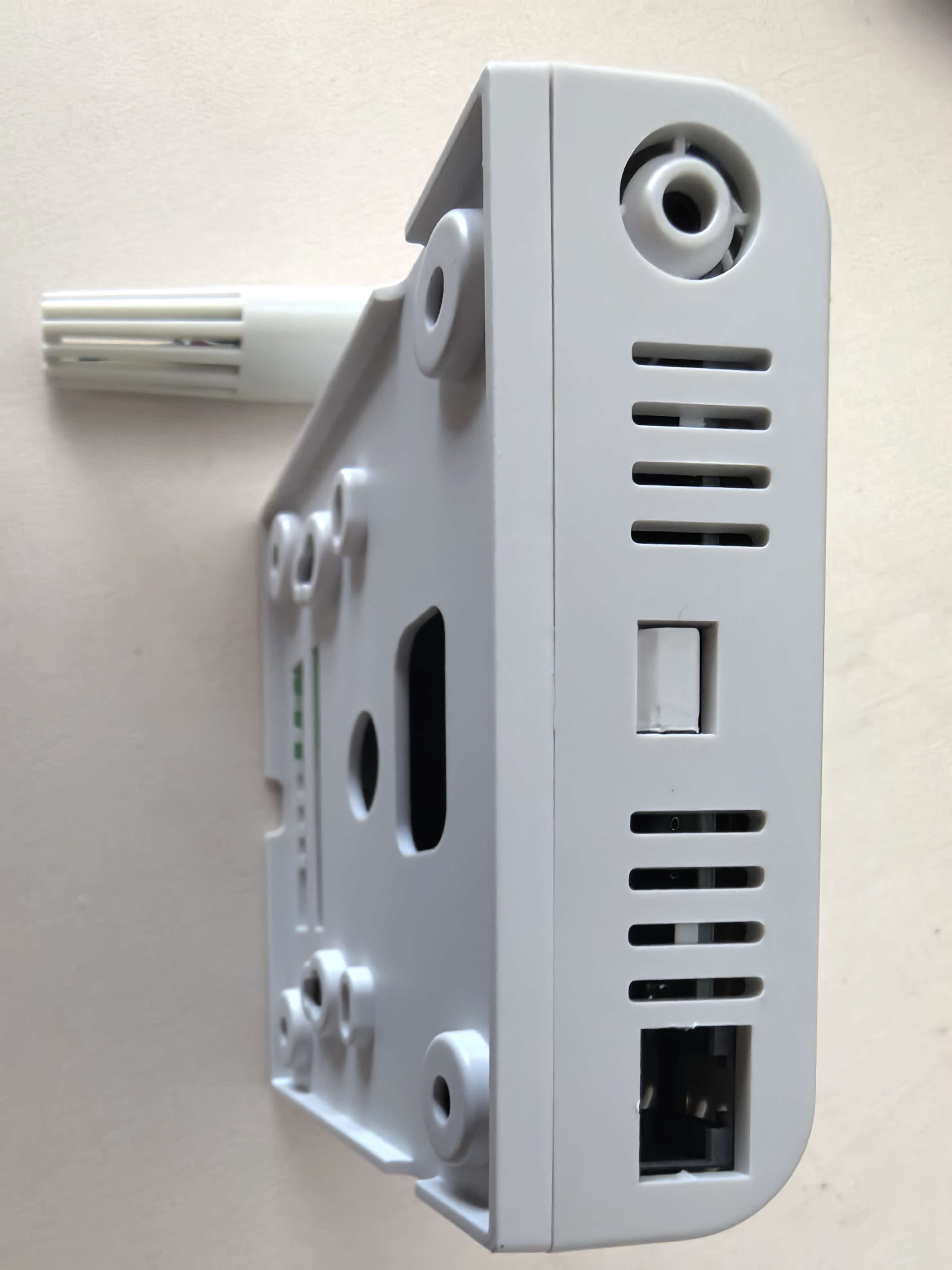

二、RJ45 PoE传感器在电力柜里的部署

2.1 为什么电力柜适合用以太网PoE

• 单根网线走数据+供电，柜内不用再拉DC24V电源回路，减少强电接线点
• 星型独立IP，单柜掉线不影响其他柜，比RS485总线故障域小
• 支持Modbus TCP/SNMP，站控层/动环平台直接采，不用串口服务器透传
• 带露点计算、本地阈值、心跳保活，平台秒级感知离线
• 分体探头：主机导轨安装，传感头引到电缆室/母线室死角

2.2 布点位置（决定数据真不真）

禁忌：贴柜壁（测的是钢板温度不是空气）、贴加热器（假干燥）、贴断路器灭弧室（瞬态干扰）、网线不做滴水弯（水顺线进RJ45）。

2.3 设备硬指标

□ 工业级 -40~70℃宽温，IP65以上（柜内高湿冷凝环境）
□ 露点温度输出（寄存器直接读Td，不靠平台算）
□ 表面温度近似：可选配红外/贴片测温辅助判断Ts-Td
□ TVS/ESD/浪涌防护，屏蔽单端接地
□ PoE 802.3af/at + DC12~24V双输入兜底
□ Modbus TCP 502 + SNMP + 断网本地缓存补传
□ 质量戳：0xFFFF/0x7FFF/0x8000判bad

三、凝露判断逻辑：别只盯“湿度>85%”

3.1 三层判据

第一层：单参数阈值（粗筛）

• 温度 <5℃ 且 湿度>85%RH → 低温高湿预警
• 温度 5~35℃ 且 湿度>70%RH → 高湿预警
• 湿度>80%RH 持续10min → 高湿告警

第二层：露点差判据（核心）

露点差 ΔT = 柜内空气露点 Td - 柜体/绝缘表面近似温度 Ts
ΔT < 3℃  → 凝露预警（临界）
ΔT < 1.5℃ → 凝露紧急预警（马上结露）
ΔT ≤ 0℃  → 已结露（启动强制干预）

部分RJ45传感器直接输出露点温度，平台读寄存器即可；分体表面温度靠辅助测温或经验修正（柜壁温度≈环境最低点）。

第三层：趋势判据（防抖）

• 露点差连续3分钟收窄 → 预判凝露，提前动作
• 单点跳变不告警，避免合分闸瞬态误报
• 回差设计：启动条件ΔT<1.5℃，退出条件ΔT>4℃持续5min，防止加热器频繁启停

四、联动执行逻辑：加热、除湿、通风不是随便开

4.1 执行机构

• PTC防凝露加热器（柜底/电缆室）
• 半导体冷凝除湿器（带排水管，降绝对湿度）
• 柜内循环风机（消除死角，不引入外湿空气）
• 配电室级工业除湿机/恒温恒湿机（房间级兜底）
• 空调/排风（高温工况）

4.2 工况状态机

工况1：高温（T>35℃）
  → 禁启加热，启动散热风机/空调
  → 凝露风险低，优先保绝缘不过热

工况2：常温高湿（T 5~35℃，RH>70%，ΔT<3℃）
  → 启动PTC加热器（小幅升温，把表面温度抬到露点以上）
  → 风机闭锁不对外通风（外面比柜内还湿，通风=灌水）
  → ΔT<1.5℃ 追加半导体除湿

工况3：低温高湿（T<5℃，RH>80%）
  → 加热器投入，防表面结露
  → 禁止直接开外循环风

工况4：凝露已发生（ΔT≤0，或内壁见水珠）
  → 加热器+除湿器同时开
  → 平台紧急告警，推送运维
  → 记录绝缘风险事件，建议停电巡检+绝缘电阻复测

工况5：正常（RH<60%，ΔT>5℃）
  → 全待机

4.3 联动优先级（写死，不可配置覆盖）

消防/气体保护 > 设备过温保护 > 凝露除湿 > 常规温湿调节

• 烟感/弧光/保护动作 → 停所有加热风机，切非消防电
• 加热器故障/传感器离线 → 转平台告警+工单，不盲目依赖自动逻辑

五、平台侧闭环配置

5.1 点表（Modbus TCP）

0x00 温度        int16 ×0.1℃
0x01 湿度        uint16 ×0.1%RH
0x02 露点温度    int16 ×0.1℃（带露点输出型号）
0x03 表面温近似  int16 ×0.1℃（外扩探头）
0x04 状态字      bit0运行/bit1加热/bit2除湿/bit3风机/bit4离线
0x05 故障字      bit0断线/bit1加热器故障/bit2除湿满水
0x06 露点差ΔT    int16 ×0.1℃
0x07 控制命令    bit位：加热/除湿/风机/解锁

5.2 规则引擎示例

规则A 凝露预警
  条件：ΔT<3℃ 持续3min 且 quality=good
  动作：平台弹窗+短信，不启动设备（先提醒）

规则B 凝露紧急
  条件：ΔT<1.5℃ 持续3min
  动作：写寄存器开加热器；若ΔT<1.0℃追加开除湿
  回读：确认状态字bit1/bit2=1，失败重试2次→工单

规则C 退出条件
  条件：ΔT>4℃ 持续5min
  动作：关加热器→延后关除湿→风机短时排湿

规则D 离线/故障
  条件：心跳超时 或 故障字非0
  动作：离线告警+定位柜号，派单，不自动改写设定

规则E 防抖
  条件：单点跳变（ΔT突变>2℃/10s）
  动作：丢弃本次，连续3次有效才进判断

5.3 写后回读（必须）

下发加热/除湿指令后：

1. 读状态字确认执行
2. 不一致重试2次
3. 仍失败→告警“联动执行失败”+工单
4. 不清解锁位不下发新指令

不回读=平台显示“已加热”，现场加热器没动。

六、PoE部署硬规矩（电力柜专属）

• 交换机PoE预算=标称×0.8，单口按峰值×1.2留量
• 关键柜：PoE+DC双输入，任一路掉电不丢数
• 网线八芯全通测试，4/5线对虚接会导致PoE Mode B反复掉电
• 水晶头防水处理，网线走滴水弯，RJ45朝下不积水
• 屏蔽层单端接地（交换机侧接PE），柜内端绝缘悬空
• 与CT二次线、控制电缆分槽，平行≥30cm，交叉垂直90°
• 户外/箱变：加网络防雷器+金属管，别靠板级TVS扛雷击感应
• 平台侧：静态IP+MAC+端口绑定，VLAN隔离，502/161放通

七、典型踩坑复盘

1. 只测湿度不测露点：RH 78%没报警，但柜壁已结露——因为夜温降得快，露点差早到0了。
2. 高湿天开通风：雨后启动排风扇，外面RH 92%，柜内一小时从60%飙到85%。
3. 加热器只装不闭环：长期通电，局部过热烤老化密封条，能耗也高。
4. 传感器贴柜壁：读出来的是钢板温，不是柜内空气，露点差算反。
5. PoE协商兼容差：老交换机和探头PD握手不稳，表现为“掉线-恢复-掉线”，换独立PoE适配器解决。
6. 无回读：平台写“加热开”，继电器触点氧化没吸合，凝露照结。
7. 电缆沟不封堵：除湿机天天跑，沟里水汽继续上涌，治标不治本。先堵沟、再监测、最后联动。

八、验收必须演的科目

□ 模拟高湿：加湿器/饱和盐雾，ΔT收窄到<1.5℃→加热器自动投运
□ 模拟降温：冷源降温，露点差<3℃→预警推送
□ 退出回差：ΔT恢复>4℃→加热器停，不频繁启停
□ 有人/门开：不影响凝露逻辑，但消杀类互锁另算
□ 传感器离线：平台≤3s告警，定位到柜号
□ 加热器故障：故障字上报，工单生成
□ 消防动作：停加热/风机/除湿，交消防系统
□ 断网：本地策略继续跑，恢复后带时标补传
□ 连续72h：梅雨季工况，启停次数、露点曲线、绝缘风险事件全记录

九、关键经验

1. 电力柜防凝露，看相对湿度是小学生，看露点差才是工程师。ΔT<3℃就必须进场准备。
2. 高湿天“通风”可能是帮倒忙，外湿内灌；正确动作是加热抬表面温+冷凝除湿降绝对湿度。
3. RJ45 PoE的价值不只是免电源，是独立IP、秒级离线感知、露点计算、写后回读，把防凝露从“被动发现”变成“临界前干预”。
4. 联动逻辑必须有回差：启动1.5℃、退出4℃，否则加热器一天启停几十次，寿命和能耗一起崩。
5. 传感器位置错，后面再准的算法也白搭：测的是“柜壁体温”还是“绝缘件微环境”，决定凝露判据成不成立。
6. 执行机构要“加热+除湿+循环”组合，单加热器只降相对湿度不排绝对水分，停热就反弹。
7. 写后回读是电力场景底线：凝露联动失败=绝缘事故前兆，不能靠“平台显示已开启”自我安慰。
8. 物理封堵（电缆沟、柜缝）比任何算法都重要——不切断湿源，除湿机就是永动机。
9. 站控层接入时，凝露事件要进绝缘风险台账，和局放、红外、绝缘电阻数据打通，才是完整电力环境监控。
10. 无人值守站把“露点差”当一级指标，比“湿度超限”早预警5~30分钟，这才是PoE以太网方案比传统就地控制器多出来的价值。
