一、方案概述

在机房动环、智慧档案馆、配电室监控项目中，大量以太网温湿度变送器原生只提供标准Modbus TCP协议。很多上位平台、老款集中监控主机、行业专用中控系统不支持Modbus TCP，厂商定义了一套私有二进制协议用于通信。此时不能直接更换传感器，最佳方案就是在边缘侧做协议转换：边缘网关（或采集服务）作为中间层，向下作为Modbus TCP客户端轮询以太网温湿度传感器，拿到原始温湿度、状态数据；向上按照平台规定的私有协议格式重新组帧、封装、校验，转发给上层中控。

本文完整讲解这套转换链路的工程实践，包含Modbus TCP读取、原始数据换算、私有协议帧结构设计、组包、校验、粘包分包处理、重传机制、异常状态封装，附带Python原型代码。适用于自研边缘采集网关、动环前置采集程序，也可用于国产档案库房监控、变电站辅控系统对接场景。

适用场景区分： 向下：RJ45以太网温湿度传感器，Modbus TCP Slave； 转换中间层：Modbus TCP Master（客户端）； 向上目标：TCP Server / UDP上报，输出自定义私有二进制协议； 不适用：Modbus RTU串口、SNMP传感器，链路逻辑不一样。

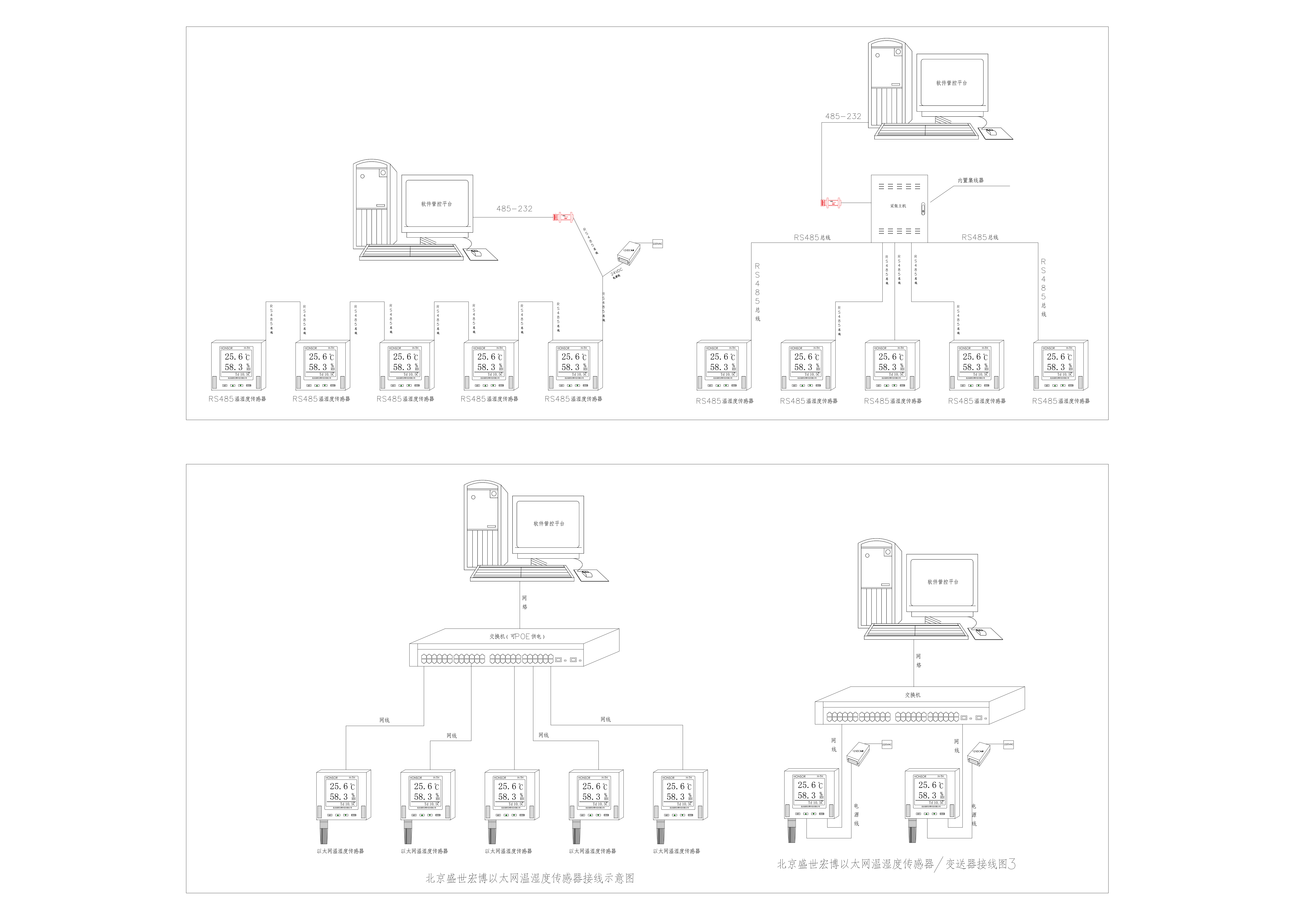

二、整体转换架构

整个链路分为四层，清晰划分职责，解耦底层采集和上层协议：

1. 感知层：以太网温湿度传感器（Modbus TCP Slave） 寄存器存放原始温湿度（通常放大10倍整数）、设备状态位、故障码。
2. 转换层：协议转换服务（核心）
   • 向下：Modbus TCP Master，定时轮询传感器、解析响应报文、数值换算；
   • 数据清洗：越界过滤、离线标记、故障状态识别；
   • 组帧封装：按照私有协议定义填充字段、计算校验、组装二进制帧；
   • 向上转发：TCP长连接或者UDP报文发送给中控平台；
   • 应答处理：接收平台下发的查询/设置指令，反向解析、翻译成Modbus TCP指令下发传感器。
3. 传输层：TCP/UDP 私有协议载体，项目中UDP多用于主动上送、TCP多用于可靠查询交互。
4. 应用层：上层中控/监控平台 只识别私有协议帧，不感知底层是Modbus传感器。

核心设计原则：单向采集优先，双向指令可选；采集逻辑和组帧逻辑分离，方便后续替换底层传感器或者修改上层私有帧格式。

常见误区：直接透传Modbus报文给平台，平台无法识别；或者在传感器固件上改协议，量产传感器固件修改成本高、不可维护，网关转换是工程上首选方案。

三、底层Modbus TCP读取规范（以太网温湿度传感器通用模型）

绝大多数国产以太网温湿度变送器保持一致的寄存器模型，这里作为转换输入源标准。

3.1 Modbus TCP参数

• 功能码：03（读保持寄存器）
• 从站ID（Unit ID）：传感器从站号，很多网口变送器固定为1
• 寄存器起始地址：40001（偏移0）
• 寄存器数量：2个寄存器，寄存器0：温度原始值，寄存器1：湿度原始值
• 原始值规则：int16，放大10倍，如 256 → 25.6℃，521 → 52.1%RH
• 异常响应：传感器故障、断线、寄存器非法地址会返回Modbus异常码

Modbus TCP请求报文示例（十六进制）

00 01 00 00 00 06 01 03 00 00 00 02

解析：

• 事务ID：00 01
• 协议ID：00 00
• 长度：00 06
• UnitID：01
• 功能码03，起始地址0，读2个寄存器

响应报文示例：

00 01 00 00 00 07 01 03 04 01 00 02 08

寄存器0值：0x0100 = 256 → 25.6℃；寄存器1：0x0208=520 →52.0%RH

3.2 数据换算公式

temp = raw_temp / 10.0
hum  = raw_hum / 10.0

额外状态位扩展（部分传感器）：寄存器3：状态字，bit0=1探头断线故障。

四、私有协议帧设计（工程通用模板，可按需修改）

很多工控、档案、电力辅控私有协议是固定头 + 长度域 + 设备地址 + 命令码 + 数据域 + 校验和 + 帧尾结构。下面给出一套典型的二进制私有协议规范，作为转换输出标准，也是这类项目最常见的格式。

说明：不同甲方平台私有协议不一样，字段、校验方式、字节序（大端/小端）会变，本文重点是转换范式，字段可以按需替换。

私有协议帧定义（大端模式，字节序Big-Endian）

Data域（Cmd=0x01，温湿度上报）内部结构：

示例：温度25.6℃（256），湿度52.0（520），状态正常0，不带时间戳 data = [0x01,0x00, 0x02,0x08, 0x00]

校验说明：累加和校验是私有协议最常用；部分平台用CRC16（Modbus CRC）、CRC32，只需要替换校验函数即可。

正反两个方向数据流

1. 下行采集上行上报（主流程） 转换服务 → Modbus TCP读取传感器 → 拿到raw_temp,raw_hum,status → 组装上面私有帧 → 发给中控平台
2. 平台下发查询指令（交互流程） 平台下发私有查询帧（Cmd=0x02） → 转换网关解析私有帧 → 翻译成Modbus TCP读寄存器指令下发传感器 → 拿到数据 → 封装应答帧回传平台

五、协议转换核心难点与处理方案

5.1 字节序问题（高频踩坑）

Modbus TCP寄存器默认大端；私有协议有的平台要求小端。 ✅ 做法：写单独的转换函数，统一封装字节序，不要硬编码。

坑：Modbus读到0x0100，小端输出就要反转成 00 01。

5.2 TCP粘包、分包问题

TCP是流协议，没有天然帧边界。私有协议依靠帧头+帧尾+长度域做帧分割。 ✅ 处理逻辑：维护接收缓冲区，持续append字节；循环在缓冲区查找帧头0xAA 0x55，读取长度域，判断是否收齐一整帧，取出完整帧，剩余数据留在buffer继续等待。 UDP天然无粘包，但是丢包风险高，需要增加序号、重传。

5.3 传感器离线、采集失败如何封装

不能直接不上报，平台会判定失联。规范做法：固定填充占位值，状态码标记故障。 例：采集超时，temp=0xFFFF hum=0xFFFF status=2（离线），组帧上报，平台识别状态码告警。

5.4 轮询频率控制

Modbus TCP轮询间隔建议310s，根据项目要求；不要毫秒级高频轮询，造成传感器和网关压力。 同一网关下多台传感器，串行轮询或者协程并发轮询，做好超时控制（12s超时）。

5.5 双向指令权限控制

平台下发写寄存器（修改传感器IP、阈值）等高权限指令，增加白名单校验，防止非法修改传感器参数。

六、Python原型代码：Modbus TCP采集 + 私有协议组帧转发

依赖库：pymodbus（现代pymodbus3.x版本，推荐，比老pyserial modbus易用）

pip install pymodbus

代码仅为转换逻辑原型，生产环境需要增加TCP长连接保活、粘包解析、日志、异常重试、多设备管理。

from pymodbus.client import ModbusTcpClient
import struct
import time

# ===================== 配置区 =====================
SENSOR_IP = "192.168.100.30"
SENSOR_PORT = 502
UNIT_ID = 1
PLATFORM_HOST = "192.168.100.10"
PLATFORM_PORT = 8080
POLL_INTERVAL = 5
# 私有协议常量
FRAME_HEAD = bytes([0xAA, 0x55])
FRAME_TAIL = bytes([0x55, 0xAA])
CMD_UPLOAD = 0x01
# ==================================================

def calc_checksum(data: bytes) -> int:
    """累加和校验，取低8位"""
    s = sum(data)
    return s & 0xFF

def build_private_frame(dev_addr: int, raw_temp: int, raw_hum: int, status: int):
    """
    组装私有协议上报帧
    :param dev_addr: 设备点位编号
    :param raw_temp: modbus原始温度int16
    :param raw_hum: modbus原始湿度int16
    :param status: 状态码
    :return: bytes 完整帧
    """
    # data域：raw_temp(2B) raw_hum(2B) status(1B)
    data = struct.pack(">hhB", raw_temp, raw_hum, status)
    data_len = len(data)
    # 长度域开始：dev_addr + cmd + datalen + data
    body = struct.pack(">BBB", dev_addr, CMD_UPLOAD, data_len) + data
    body_len = len(body)
    # 帧头 + 长度(2B) + body
    frame_body = struct.pack(">H", body_len) + body
    chk = calc_checksum(frame_body)
    full_frame = FRAME_HEAD + frame_body + bytes([chk]) + FRAME_TAIL
    return full_frame

def read_modbus_sensor():
    client = ModbusTcpClient(SENSOR_IP, port=SENSOR_PORT)
    try:
        conn = client.connect()
        if not conn:
            return None, None, 2  # 离线
        # 读保持寄存器，起始0，2个寄存器
        rsp = client.read_holding_registers(address=0, count=2, slave=UNIT_ID)
        if rsp.isError():
            return None, None, 1 # 故障
        raw_temp = rsp.registers[0]
        raw_hum = rsp.registers[1]
        return raw_temp, raw_hum, 0
    except Exception as e:
        return None, None, 2
    finally:
        client.close()

if __name__ == "__main__":
    import socket
    sock = socket.socket(socket.AF_INET, socket.SOCK_STREAM)
    sock.connect((PLATFORM_HOST, PLATFORM_PORT))
    dev_addr = 1 # 该传感器点位编号
    while True:
        rt, rh, st = read_modbus_sensor()
        if st == 0:
            frame = build_private_frame(dev_addr, rt, rh, st)
        else:
            # 故障占位 0xFFFF
            frame = build_private_frame(dev_addr, 0xFFFF, 0xFFFF, st)
        sock.sendall(frame)
        print(f"发送私有帧: {frame.hex()}")
        time.sleep(POLL_INTERVAL)

代码说明

1. read_modbus_sensor：向下读取Modbus TCP，返回原始整型值和状态码；
2. build_private_frame：核心封装函数，按照上面私有协议结构打包二进制；
3. calc_checksum：累加校验；
4. TCP长连接发送给上层平台；生产环境需要单独写接收协程解析平台下行查询帧。

七、生产级扩展改造方向

1. 多传感器管理：用配置文件JSON维护点位列表（传感器IP、从站号、点位地址），循环批量采集；
2. 帧接收解析器：独立写状态机解析平台下发私有帧，处理查询指令，反向转Modbus；
3. 协议可配置化：帧结构、校验方式、字节序、字段偏移写在配置文件，不用改代码适配不同甲方私有协议；
4. 缓存与重传：UDP模式下增加帧序号、ACK应答、超时重传；
5. 本地缓存：平台断连时，转换网关缓存历史数据，平台恢复后补传；
6. 告警转发：状态异常（探头故障、离线）除上报私有帧，同步推送告警到运维接口；
7. 日志审计：打印十六进制原始Modbus报文、输出私有帧，方便现场抓包比对调试；
8. 迁移到C语言：正式边缘网关（Linux嵌入式）一般用C实现，Python仅用于PC侧原型验证。

八、调试手段（现场排查协议封装问题）

1. Modbus侧验证：modbus poll工具连接传感器，确认寄存器数值正确；
2. 抓包验证：Wireshark同时抓两个方向流量：
   • 502端口：Modbus TCP报文；
   • 平台端口：输出的私有二进制帧；
3. 帧校验校验：拿十六进制帧手动计算校验和，核对和代码输出是否一致；
4. 字节序验证：单独提取温度字段，和预期值比对，大小端是最容易出错点；
5. 平台端模拟器：写一个简单TCP服务，接收私有帧打印hex，模拟中控调试，不用联调正式平台。

九、方案对比：三种对接方案取舍

十、方案总结

以太网温湿度传感器Modbus TCP转私有协议，本质是协议翻译+数据模型映射：底层采集标准化Modbus寄存器数据，在边缘层做数值清洗、状态编码，再按照甲方私有帧规范完成二进制封装、校验、转发。 这套模式在档案库房、配电室、IDC机房动环项目非常通用，优势是复用市面上大批量、标准化的Modbus TCP以太网温湿度变送器，不用定制传感器，只在网关层做适配；同时实现上下层解耦，底层传感器更换、上层平台协议版本迭代可以独立修改，互不影响。 开发重点把控：字节序、帧边界粘包处理、校验算法、故障状态统一封装，这四点是现场联调最容易卡住的地方。
