档案库房十二防工程落地：国产一体机+智能监控系统完整实施案例

档案库房十二防工程落地：国产一体机+智能监控系统完整实施案例

物联网・盛世宏博・智慧档案馆环境监控

【关键词】档案十二防，国产恒湿消毒净化一体机，特藏库房，智慧档案监控系统，档案库房实施案例，国产化边缘网关，DA/T 42-2022，DA/T 101—2024，档案防霉防酸化 【标签】#档案十二防 #国产恒湿净化一体机 #特藏档案库房 #智慧档案监控 #档案工程实施案例

目录

1. 案例项目概况与建设目标
2. 项目建设依据与管控指标
3. 十二防总体架构（国产一体机为核心）
4. 十二防全套点位与设备清单
5. 国产恒湿消毒净化一体机选型要点与控制逻辑
6. 现场分步实施流程（勘测→布线→安装→对接→联调）
7. 边缘侧分级联动策略（案例实际配置）
8. 系统平台功能与数据审计设计
9. 专项测试、试运行与问题整改记录
10. 项目落地成效对比（改造前后）
11. 同类十二防项目复制落地经验与避坑总结
12. 后期运维、校准与升级方案

1. 案例项目概况与建设目标

本案例为省级档案馆特藏库房智能化新建项目，库房共4间特藏库房，总面积360㎡，主要存放革命历史纸质档案、古籍、胶片、实物珍贵档案，保管周期要求数十年长期稳定运行。 原有方案调研阶段，对比传统分体式除湿、加湿、消毒、净化器组合方案，存在设备繁多、协议不统一、互相干扰、消杀安全联锁缺失、缺少防霉与酸化预警短板。最终确定以国产档案专用恒湿消毒净化一体机为环境调控核心，搭配国产化边缘网关、十二防感知传感器、智能监控平台，建成完整十二防防护体系。

十二防清单：防火、防盗、防潮、防高温、防尘、防光、防虫、防鼠、防水（漏水）、防有害气体、防霉、防酸化。 建设核心目标三点：

1. 全维度满足十二防防护，适配珍贵特藏档案长期保存；
2. 核心设备国产化，联动逻辑下沉边缘网关，断网自治，不依赖上层平台；
3. 所有监测、调控、告警、操作日志可追溯，符合档案主管部门验收审计要求。

2. 项目建设依据与管控指标

• JGJ25《档案馆建筑设计规范》
• DA/T 42-2022《档案库房温湿度调控规范》
• DA/T 101—2024《档案库房环境监测设备技术要求》
• DA/T 91-2022《档案馆照明系统设计规范》
• GB 50348安全防范工程技术标准、等保2.0 库房控制指标：温度14～24℃，相对湿度45%～60%RH；温湿度日波动严格控制在规范允许区间；PM2.5、TVOC、酸性气体、霉菌孢子浓度控制在特藏档案保护限值以内；紫外光照趋近于0。

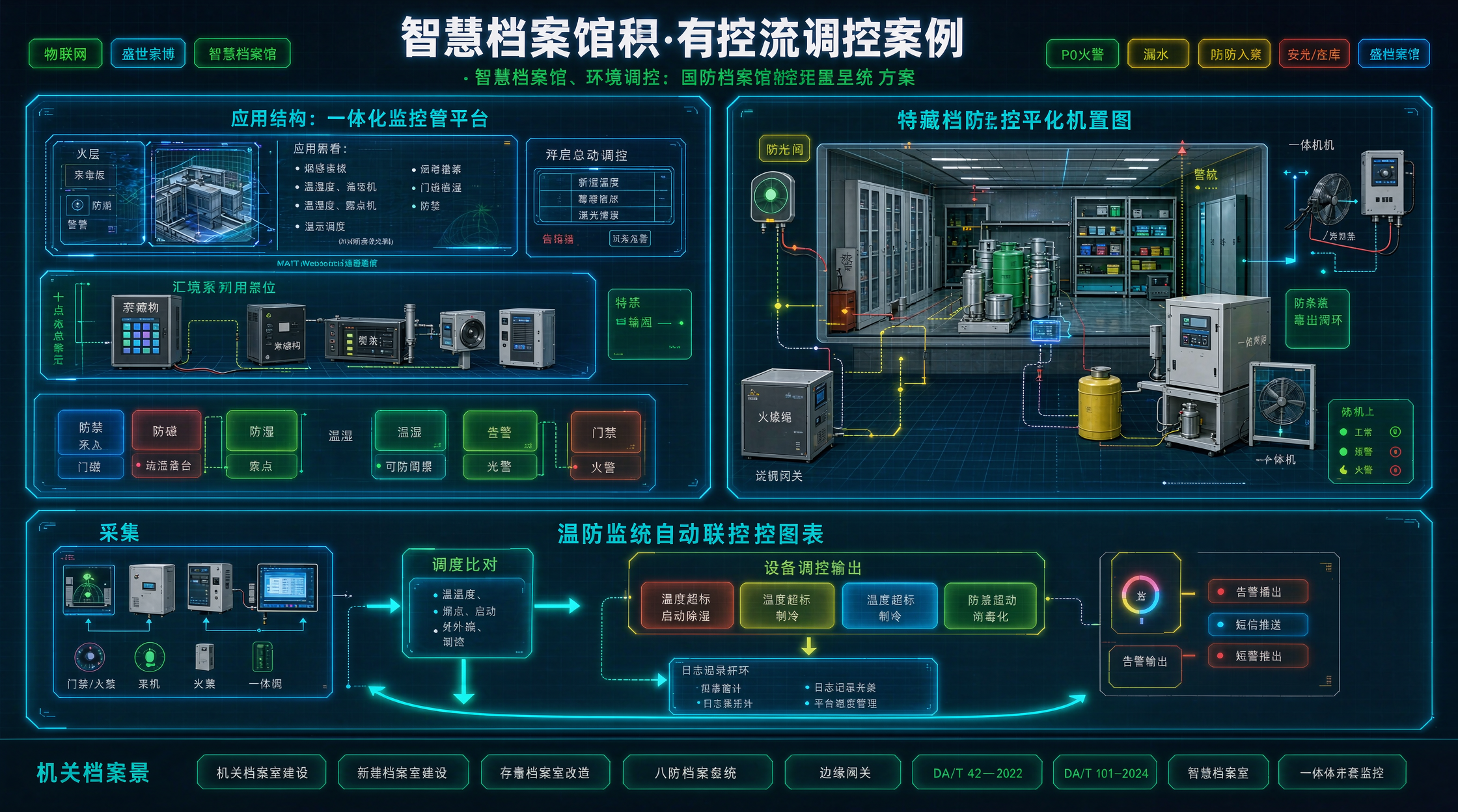

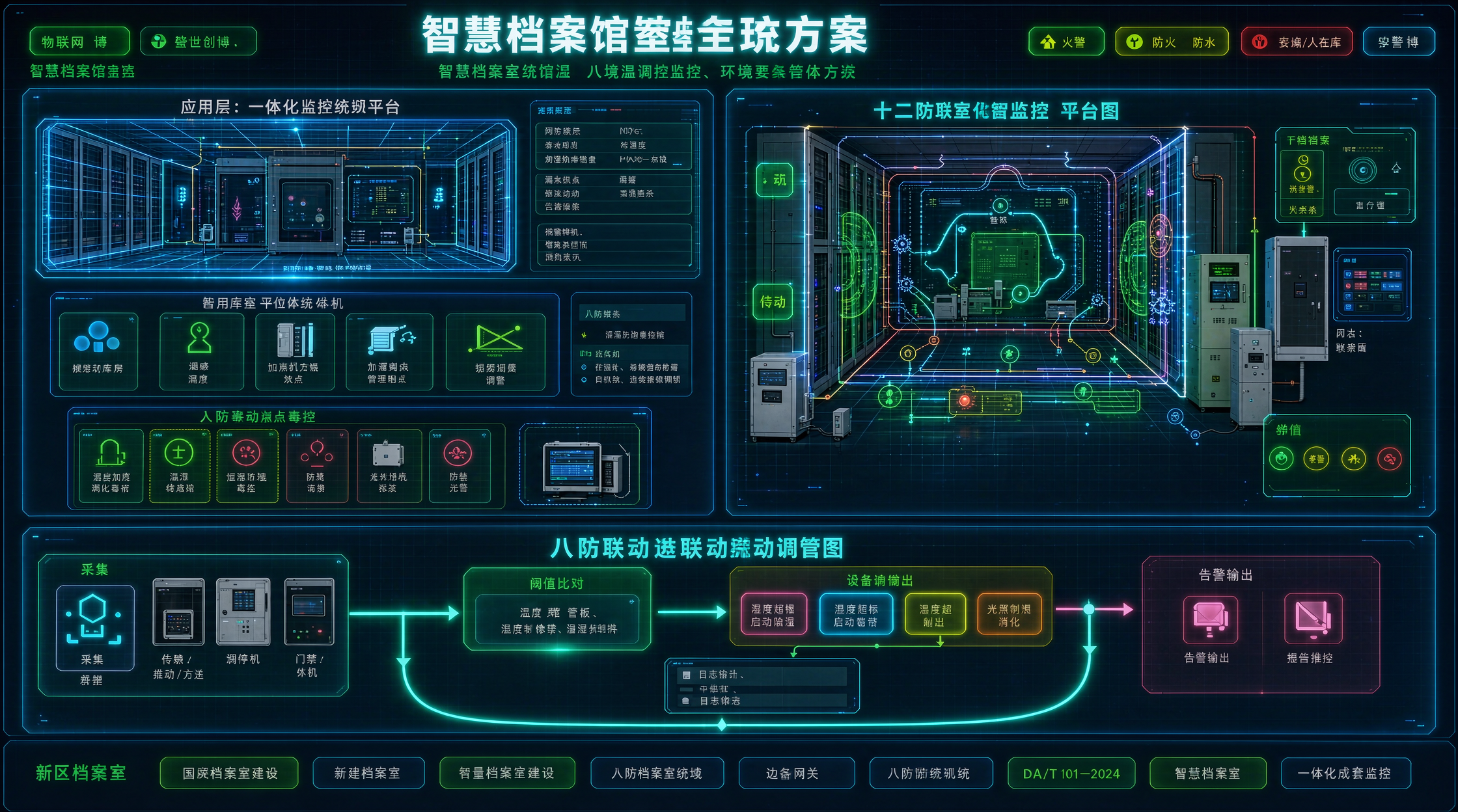

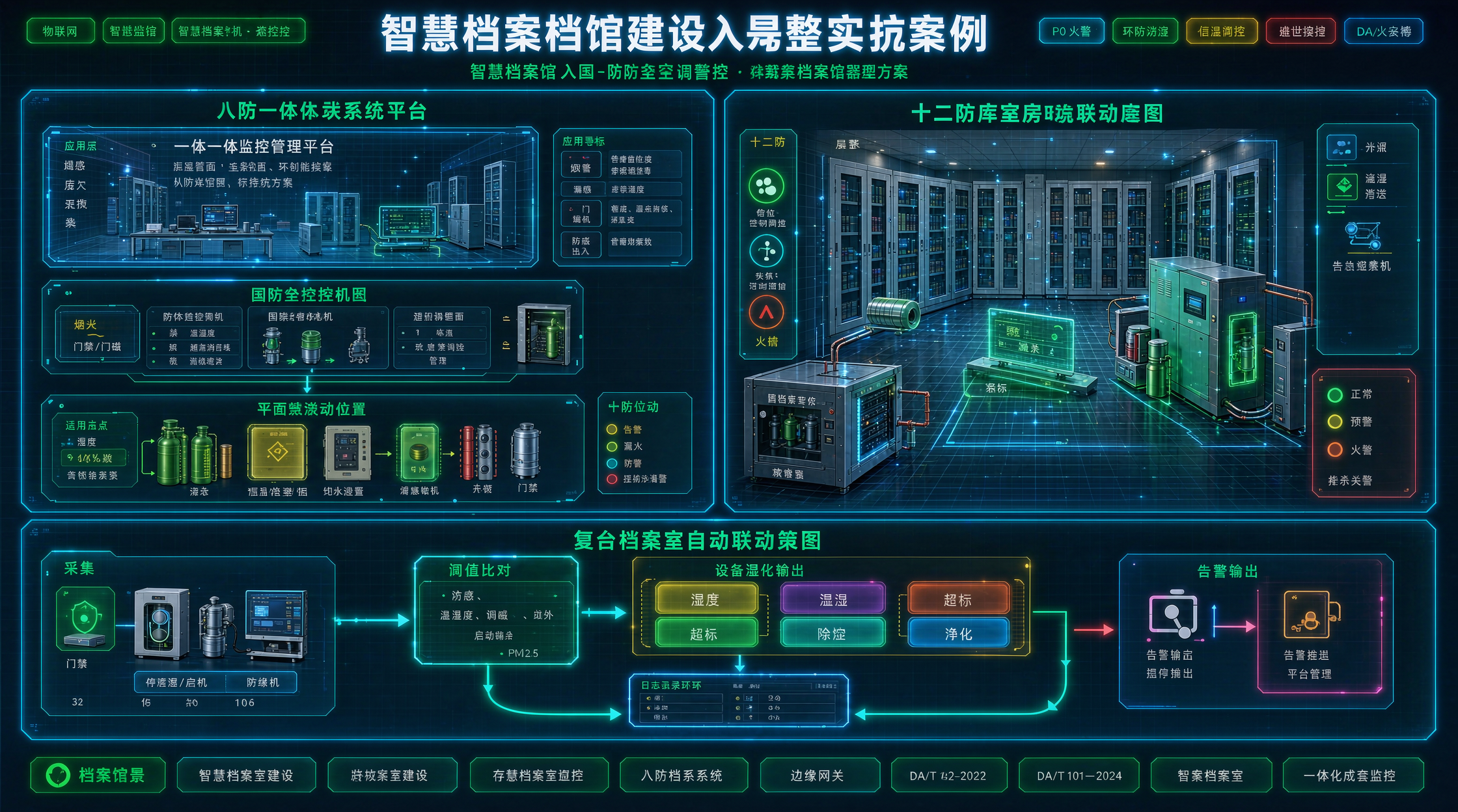

3. 十二防总体架构（国产一体机为核心）

整套系统三层架构，国产恒湿消毒净化一体机是感知执行层的核心闭环设备，支持标准Modbus RTU/TCP协议接入国产化边缘网关。

【应用平台层｜国产化监控平台】
十二防总看板、3D库房可视化、趋势曲线、分级告警、DA/T报表、审计日志、大屏、上级监管对接
        ↓ MQTT加密北向通信
【汇聚联动层｜国产化边缘网关集群】
国产工业边缘网关、隔离中继、继电器输出模块、本地时序缓存、本地规则引擎、UPS后备供电
        ↓ RS485 Modbus / 无源干接点 / PoE
【感知执行层｜十二防感知+国产一体机】
十二防各类传感器｜国产恒湿消毒净化一体机、新风排风、电动遮光卷帘、电动供水切断阀、门禁、声光告警、消杀模块

架构特点：一体机不再是独立单机，由网关统一接收多测点数据，进行复合逻辑判断（不单靠本机自带探头），实现多参数联动调控，例如露点+湿度+酸性气体联合判断霉变、酸化风险，区别于普通库房简单温湿度单阈值控制。

4. 十二防全套点位与设备清单

感知类

1. 防火：烟感、温感探测器（干接点，不改动原有消防主机，只采集告警状态）
2. 防盗：人脸门禁、门磁、红外幕帘探测器、高清PoE摄像机
3. 防潮+防高温：高精度温湿度+露点一体化变送器，每库房多点分布式布点
4. 防尘：PM2.5、压差传感器，监控库房洁净度与正压
5. 防光：光照+紫外一体化传感器
6. 防虫：虫害诱捕监测仪、等离子消杀模块
7. 防鼠：鼠害监测捕捉装置
8. 防水（漏水）：定位式漏水绳，沿空调机组、给排水桥架、过门位置布设
9. 防有害气体：TVOC、甲醛、酸性气体传感器
10. 防霉：霉菌孢子监测传感器，配合露点数据做风险预判
11. 防酸化：酸性气体长期监测，联动一体机净化、新风置换

核心执行设备

• 国产档案专用恒湿消毒净化一体机（湿膜加湿、冷凝除湿、HEPA净化、等离子消毒一体化，无雾化水雾，避免档案二次霉变），每库房一台
• 新风/排风电动风阀
• 电动遮光卷帘
• 供水电动切断球阀（漏水一级联动）
• 本地声光告警器

汇聚与平台

• 国产边缘网关，分区部署，一库房一台网关，独立自治
• 工业PoE交换机、RS485信号隔离器、防雷模块、UPS后备电源
• B/S架构国产化十二防智能监控平台

5. 国产恒湿消毒净化一体机选型要点与控制逻辑

本项目选用国产化档案专用机型，拒绝超声波雾化加湿方案，核心选型约束：

1. 加湿方式为湿膜蒸发式，纯净无白雾，不会在纸张表面凝水，适配古籍、胶片；
2. 内置独立等离子消毒模块，支持人员联锁：库房门打开时自动暂停消毒，避免人员吸入；
3. 开放标准Modbus协议，网关可以读取设备运行状态、故障码，下发启停、模式指令；
4. 内部风道循环均匀，兼顾库房远端密集架区域温湿度均衡；
5. 支持本地面板+远程网关双重控制，网络中断时机体自带独立恒湿兜底模式。

一体机控制逻辑分为两层：

• 本机本地兜底：一体机自带探头，网关离线时，自身维持基础恒湿；
• 网关高级联动：网关读取库房多点温湿度、露点、气体、孢子数据，做复合判断，下发指令给一体机，调整除湿、加湿、净化、消毒时段。

示例：湿度58%RH，单看湿度达标，但露点持续走高+酸性气体超标，网关判定霉变酸化高风险，自动启动一体机持续内循环净化，开启新风置换。

6. 现场分步实施流程（勘测→布线→安装→对接→联调）

步骤1：现场勘测与图纸输出

测绘库房围护结构、原有消防管路、空调位置、密集架布局；出具平面点位图、弱电拓扑图、接线表；确认一体机摆放位置（远离档案架，风道无遮挡，排水通畅）。 交付成果：点位施工图、联动策略表。

步骤2：管线敷设与隔离施工

• RS485传感器采用屏蔽双绞线，手拉手布线，单端接地，总线末端加装终端电阻；
• 干接点告警线、485信号线、强电控制线分桥架敷设，强弱电分离；
• 视频PoE网线单独VLAN；弱电箱统一等电位接地，总线加装信号防雷器。

步骤3：设备固定安装

传感器避开出风口、外墙冷桥、阳光直射位置；漏水绳紧贴地面松弛布设；一体机做好排水管路防反水；门禁、红外避开密集架遮挡。所有点位贴唯一二维码标签，和平台点位编号一一对应。

步骤4：协议对接与点位映射

在国产化边缘网关内添加所有传感器、一体机设备，配置Modbus地址、波特率，读取寄存器；打通网关和一体机双向通信，采集运行状态、故障、温湿度，下发控制指令。 重点调试项：一体机故障码上送、消毒启停联锁、门磁开门停消毒。

步骤5：分级联动逻辑下发

将全部十二防联动规则固化到网关本地存储，断电重启、断网策略不丢失。

步骤6：72h试运行+模拟故障测试

逐项模拟漏水、火情、入侵、温湿度越限、气体超标、霉菌预警；执行断网测试、网关离线测试、市电断电UPS续航测试。

步骤7：资料交付、培训、竣工验收

交付竣工图纸、测试报告、校准证书、操作手册，对库房管理员做操作培训、应急演练。

7. 边缘侧分级联动策略（案例实际配置）

联动优先级：漏水＞火警＞非法入侵＞防霉酸化预警＞温湿度调控＞常规提示

1. 漏水（一级最高）：漏水绳触发 → 立即关闭供水电动球阀、本地声光告警、平台一级告警推送，同时一体机停止加湿；
2. 防火联动：烟温告警 → 关闭新风阀、关闭加湿、停止消毒，门禁解锁，声光告警；
3. 防盗联动：非工作时段红外+门磁异常开启 → 摄像机抓图录像、声光告警；
4. 防潮防高温：温湿度越限，网关下发指令给一体机自动除湿/加湿；
5. 防尘压差：库房负压、PM2.5超标 → 一体机开启内循环净化，关闭外新风；
6. 防光：紫外、光照超标 → 电动遮光卷帘关闭；
7. 防虫消杀：设置夜间无人时段自动启动一体机等离子消杀，开门自动暂停；
8. 防霉+防酸化复合联动：露点超标、霉菌孢子浓度上升、酸性气体超标三者任意两项触发，自动延长净化运行时间，启动新风置换，降低腐蚀风险。

8. 系统平台功能与数据审计设计

平台B/S架构，适配国产浏览器，支持PC、大屏访问：

1. 十二防总览看板：四个库房汇总状态，每个防护项在线/告警状态一目了然；
2. 多维趋势曲线：温湿度、露点、气体、霉菌孢子长期曲线，支持按天/周/月导出；
3. 告警闭环：分级告警、确认、处置备注、归档；支持短信、内网消息推送；
4. DA/T规范报表：自动生成温湿度保管记录表，PDF/Excel导出，直接用于档案检查；
5. 设备健康诊断：识别传感器漂移、一体机滤网到期、通信丢包，提前维保预警；
6. 不可篡改审计日志：所有参数修改、远程控制、策略变更、账号登录全部留痕，日志禁止手动删除，满足审计要求；
7. 权限分级：管理员、库房值班员、只读查看三级权限。

9. 专项测试、试运行与问题整改记录

本项目试运行阶段发现2项典型问题并闭环整改，作为同类项目参考： 问题1：初期只依靠一体机自带探头，远端密集架区域湿度偏差大，调控滞后。 整改：增加分布式多点温湿度测点，网关取多测点平均值作为调控依据，不只用一体机本机探头。

问题2：消杀时段未和门磁硬联锁，存在人员误入风险。 整改：在网关侧增加门磁信号联锁，只要门状态为开启，强制锁定一体机等离子消毒模块，本地弹窗提示。

专项验收测试项：断网24小时自治测试、RS485总线短路隔离测试、UPS断电续航测试、多告警并发优先级测试、传感器断线故障上报测试。

10. 项目落地成效对比（改造前后）

11. 同类十二防项目复制落地经验与避坑总结

1. 十二防项目不要把一体机当成独立单机采购，必须提前确认设备支持标准Modbus协议，预留网关对接能力；
2. 特藏库房严禁超声波加湿机型，水雾极易造成珍贵档案霉变粘连；
3. 防霉、防酸化不是简单加气体传感器，一定要结合露点做复合判断，单独湿度达标不代表没有霉变风险；
4. 联动逻辑优先下沉边缘网关，不要全部依赖云端平台，这是档案库房安全底线；
5. 招标清单必须明确十二防每一项对应的监测指标、执行设备、联动动作，避免厂商偷减功能，用十防设备冒充十二防；
6. 点位布设不能集中在库房门口，珍贵档案密集架区域需要分布式多点采集。

12. 后期运维、校准与升级方案

1. 月度巡检：网关、交换机、传感器、一体机在线状态，清理滤网；
2. 半年周期：温湿度、气体、霉菌传感器送计量校准，校准记录存入平台；
3. 年度复测：人为注入故障，复测断网联动、漏水紧急切断等一级告警功能；
4. 平滑升级：网关硬件不变，后期可叠加脱酸柜联动、防震监测等扩展模块，无需整体推翻重建。
