一、前言

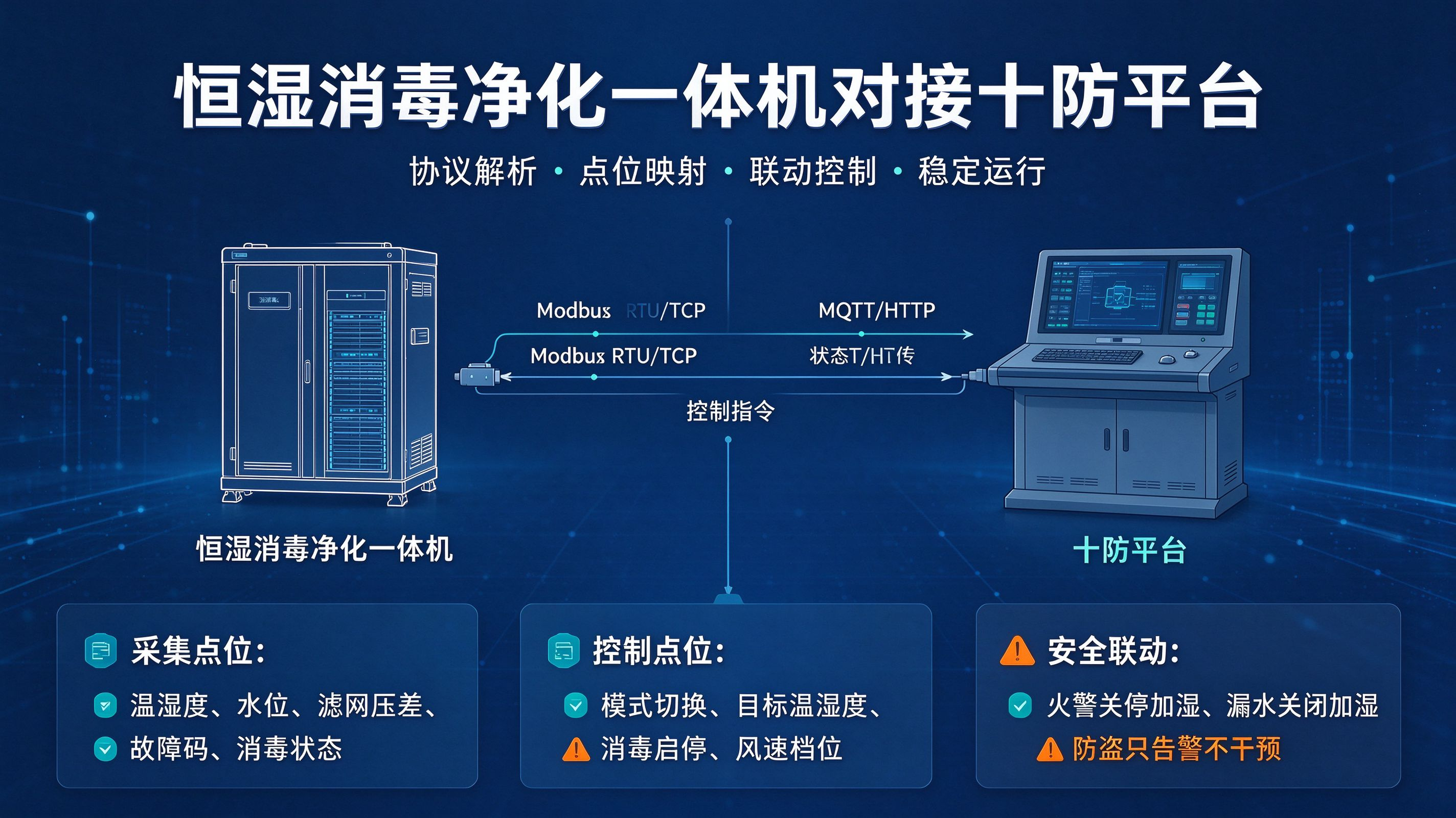

在智慧档案馆十防平台落地集成项目里，恒湿消毒净化一体机是承担库房防潮、防有害气体、防尘、抑菌消杀四项十防职能的核心末端设备，区别于普通恒温恒湿机，它集成了加湿、除湿、循环净化、UV/等离子消毒、滤网状态监测等多组执行单元与采集测点。很多集成项目硬件安装到位之后，往往卡在通信对接环节：平台读不到设备参数、下发控制指令无应答、状态回传滞后、消毒启停和环境联动时序错乱、告警信号丢包，甚至出现设备误启停。

不同于温湿度传感器这类简单采集类点位，恒湿消毒净化一体机属于复合型受控设备，既有大量只读状态寄存器（运行模式、故障代码、滤网压差、水箱水位、消毒剩余时长、回风温湿度），又有可写控制寄存器（模式切换、目标温湿度、消毒启停、风速档位），寄存器数量多、读写权限区分严格，同时还要和十防平台的告警体系、联动引擎、档案安全优先级体系打通。 本文基于多套国产化智慧档案库房集成现场经验，完整梳理从前期协议资料核对、布线、网关配置、报文调试、点位映射、联动联调、压力测试、验收归档全流程，汇总高频通信故障、排查手段、标准化调试流程，适合集成工程师、物联网调试人员、平台开发人员作为对接作业指导。

二、对接前期准备：资料、硬件、方案核对（集成最容易前置踩坑阶段）

通信调试不是上电之后再开始，前期资料缺失、协议版本不匹配、线缆选型错误，会造成现场大量返工。正式进场调试前，必须核对四类资料。

2.1 设备侧协议文档核对

恒湿消毒净化一体机厂商提供的Modbus协议文档是对接基础，重点确认以下信息：

1. 通信协议类型：Modbus RTU（RS485） / Modbus TCP（网口），部分机型同时支持双接口；
2. 从站地址（Slave ID）：单机固定从站号，多机总线并联时从站不能重复；
3. 波特率、数据位、校验位、停止位：RTU机型常见 9600，8N1；必须和网关串口配置完全一致，任意一项不匹配直接无通信；
4. 寄存器划分清单：区分输入寄存器（只读，状态采集）、保持寄存器（可读可写，参数设置与控制）、线圈； 重点提醒：很多一体机厂商把故障码、消毒状态、滤网压差放在输入寄存器；目标湿度、手动自动切换、消毒开关放在保持寄存器，禁止向只读寄存器下发写指令，会直接造成设备拒绝应答甚至保护锁定。

1. 寄存器数据类型：16位单字、32位浮点（高低字节顺序，ABCD/CDAB/DCBA）、缩放系数（例如湿度寄存器原始值100代表10.0%RH，缩放系数0.1）；浮点高低字节序是最常见的数据解析错乱根源；
2. 故障码定义表：设备内部故障、缺水、滤网堵塞、传感器失效、消毒模块故障对应的寄存器数值；
3. 功能码支持范围：是否支持03读保持、04读输入、06单写、16批量写；部分老款一体机不支持16号批量写指令，只能单寄存器下发。

2.2 十防平台侧对接要求核对

十防平台、边缘联动引擎需要明确平台侧规范：

1. 平台接入方式：网关主动上送、平台轮询采集；轮询间隔要求（档案库房设备建议轮询周期2~5s，不宜过快，避免总线拥堵）；
2. 点位定义规范：按照DA/T 42-2022规范定义点位名称、单位、告警阈值；
3. 联动接口规则：平台下发控制指令的应答机制，下发后必须等待设备ACK状态回传，不能连续重复下发；
4. 告警上报规则：设备本地故障、水箱缺水、滤网超差，需要主动上报告警至十防告警中心，纳入十防告警分级；
5. 安全互斥逻辑：火警、漏水告警到来时，平台下发指令关停加湿、消毒单元，该优先级逻辑需要在联动引擎中预留接口。

2.3 硬件与线路核对

1. RS485总线场景：使用屏蔽双绞线，总线末端接入120Ω终端电阻；一条总线挂载一体机数量不能超过厂商上限，一般建议单总线≤8台，多设备建议分总线或者改用TCP网口；屏蔽层单端接地，禁止两端接地，避免共模干扰；
2. Modbus TCP网口场景：一体机、网关、交换机同网段，关闭交换机风暴抑制、端口隔离；固定静态IP，禁止DHCP自动分配IP，防止IP变化导致通信中断；
3. 供电核对：一体机控制板供电不稳，会出现通信时断时续，需要和动力回路分开供电；
4. 布线远离强电：动力电缆、风机供电线缆和485通信线分开桥架，间距大于30cm，减少电磁干扰。

2.4 输出标准化点位映射表

调试前先制作点位映射表，作为网关配置、平台点位录入、后期运维的基准文件。表格字段示例：

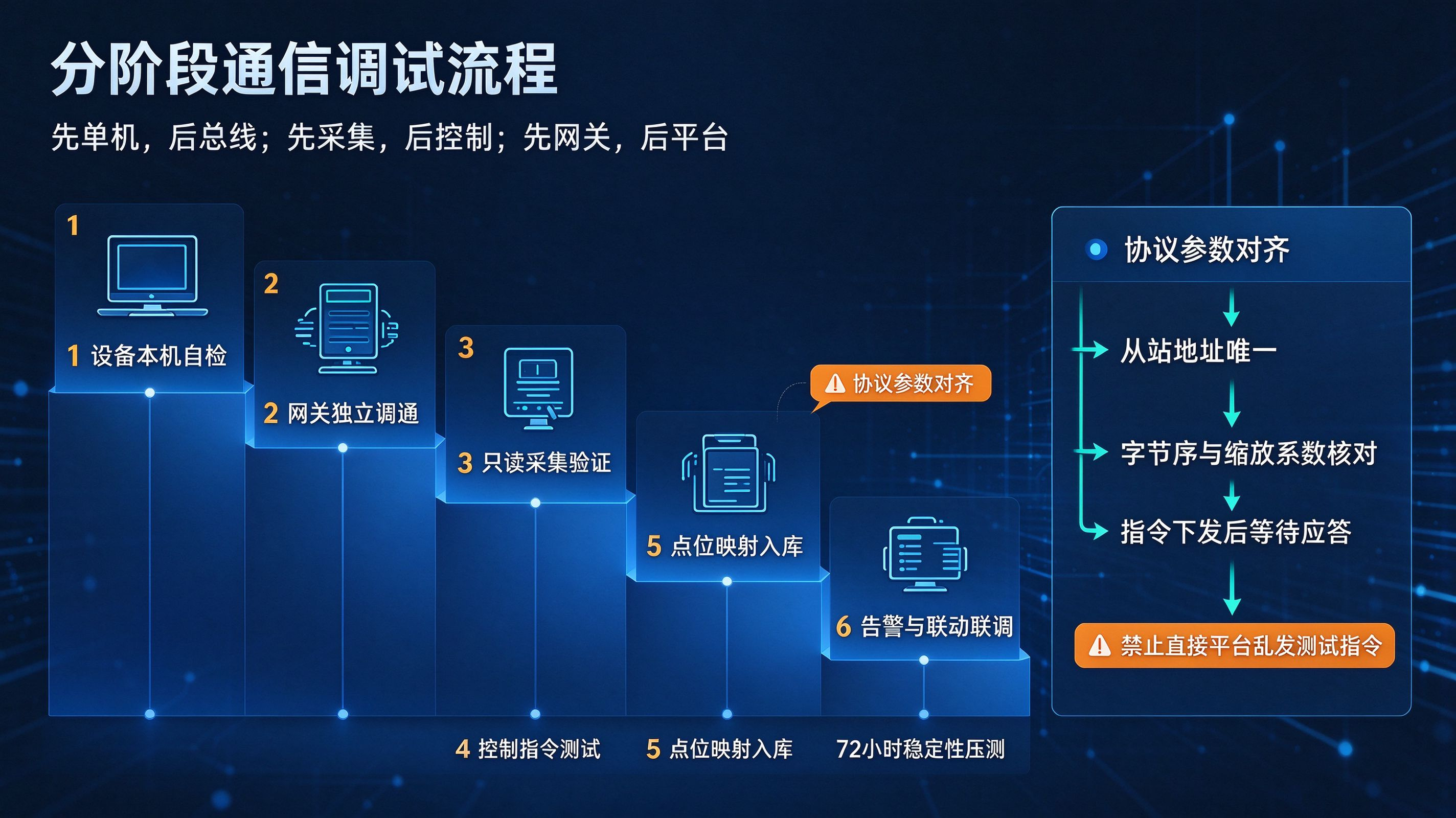

三、分阶段通信调试流程（标准化现场作业顺序）

原则：先单机、再总线；先本地网关调试、再对接十防平台；先只读采集调通，再调试下发控制；禁止直接在平台上反复下发控制指令测试。

阶段1：设备本机自检，排除设备本体故障

1. 一体机上电，在设备本地触摸屏查看：本机温湿度采集、加湿、除湿、消毒模块、风机能否本地手动启停；
2. 在设备面板确认通信参数：从站号、波特率、校验方式，记录存档； 坑点：部分一体机面板修改通信参数之后，需要重启控制板参数才生效，很多调试人员修改后直接开始调试，参数未保存，一直通信失败。

阶段2：网关侧独立调试，脱离十防平台单独验证通信

这一步是隔离问题的关键：如果网关直接和设备通信都不通，对接平台没有意义。

1. RTU场景：网关串口参数和设备严格对齐，设置从站号、轮询寄存器组；TCP场景添加设备IP、端口（默认502）；
2. 使用网关自带调试工具、Modbus Poll、Modbus Slave抓包工具进行轮询测试；
3. 优先读取只读寄存器组（回风温湿度、水位、故障码），观察报文收发：
   • 有请求报文、无应答：线路、从站号、波特率、终端电阻、设备控制板故障；
   • 有应答但数值全是0或者固定乱码：寄存器地址偏移、字节序、缩放系数配置错误；
   • 应答断断续续、时通时断：总线干扰、供电不稳、终端电阻缺失、总线挂载设备过多；
4. 只读采集稳定之后，再测试单条写指令：修改目标湿度、手动启停消毒，下发之后立刻回读寄存器，确认数值同步变更； 重要约束：消毒单元属于消杀部件，很多设备内置安全锁：风机未开启、柜门打开时，下发消毒启动指令会拒绝执行，返回异常应答，不属于通信故障，是设备安全保护逻辑。调试前阅读设备安全联锁说明。

阶段3：网关与十防平台对接，点位映射同步

网关采集到设备数据之后，通过MQTT、HTTP、或者平台原生Modbus转发协议上送十防平台：

1. 按照前期点位映射表，在十防平台新增点位，绑定网关上报的点位标识；
2. 核对单位、小数精度、上下限；浮点数据重点核对高低字节序，这一步最容易出现湿度、温度数值翻倍或者错乱；
3. 测试双向控制链路：平台页面下发修改目标湿度、远程启停消毒指令，链路顺序：平台下发指令→网关转发Modbus写报文→一体机接收执行→一体机状态寄存器更新→网关轮询读取新状态→平台界面回显最新状态； ✅ 合格标准：下发指令后，平台状态回显延迟≤3s；连续下发不会出现指令堆积、状态卡死。

阶段4：告警信号对接十防告警引擎

恒湿消毒净化一体机的告警分为两类，对接逻辑不一样：

1. 设备原生告警：水箱缺水、滤网压差超标、消毒模块故障、板载传感器故障，由设备寄存器直接上报，十防平台解析故障码生成告警，归入十防环境类告警；
2. 平台逻辑告警：回风温湿度超出DA/T 42-2022规定区间，由十防平台联动引擎基于采集点位判断生成预警，不属于设备故障； 调试要求：告警产生、告警消除都要有独立报文上送，平台日志区分【设备主动故障告警】和【平台阈值预警】，日志附带时间戳，可审计追溯。

阶段5：联动时序联调（和之前漏水、防火防盗体系打通）

恒湿消毒净化一体机作为受控终端，必须服从十防平台统一优先级调度，联动规则沿用整套十防体系优先级：火警（P0）＞漏水（P1）＞防盗（P2）＞常规环境联动（P4） 联动核心调试项：

1. 火警告警触发：平台下发指令，强制关停加湿回路、消毒单元，风机可按消防方案选择保持关停或者保持排风；禁止继续加湿、消杀；
2. 漏水告警触发：强制关闭加湿，保留除湿、循环净化辅助排湿；
3. 常规环境联动：湿度高于上限自动开启除湿，低于下限开启加湿；定时自动启动消毒流程，消毒时长、消毒时段由十防平台配置定时任务；
4. 互斥保护：加湿、除湿逻辑互斥；消毒单元和柜门状态联锁；设备本地手动模式下，平台远程控制指令锁定无效，面板手动优先。

阶段6：长时间稳定性压力测试

通信短暂连通不代表项目稳定，档案库房是7×24h不间断运行：

1. 连续72h不间断轮询测试，统计通信离线率、丢包率；档案项目要求丢包率趋近于0，不允许频繁断连重连；
2. 批量控制压力测试：多台一体机同时接收平台联动指令，观察网关总线负载，防止报文风暴；
3. 断网恢复测试：网关和平台外网断开时，网关本地缓存联动策略，一体机继续按照本地设定运行；网络恢复后自动同步状态、补齐告警日志；
4. 设备重启测试：一体机断电重启，上电之后自动恢复原有运行模式，平台自动同步状态，不会出现控制卡死。

阶段7：文档归档、移交运维

调试收尾交付文件：通信协议文档、点位映射表、网关配置备份文件、抓包日志样本、故障码对照表、联动策略截图、调试问题台账，一并纳入项目竣工资料。

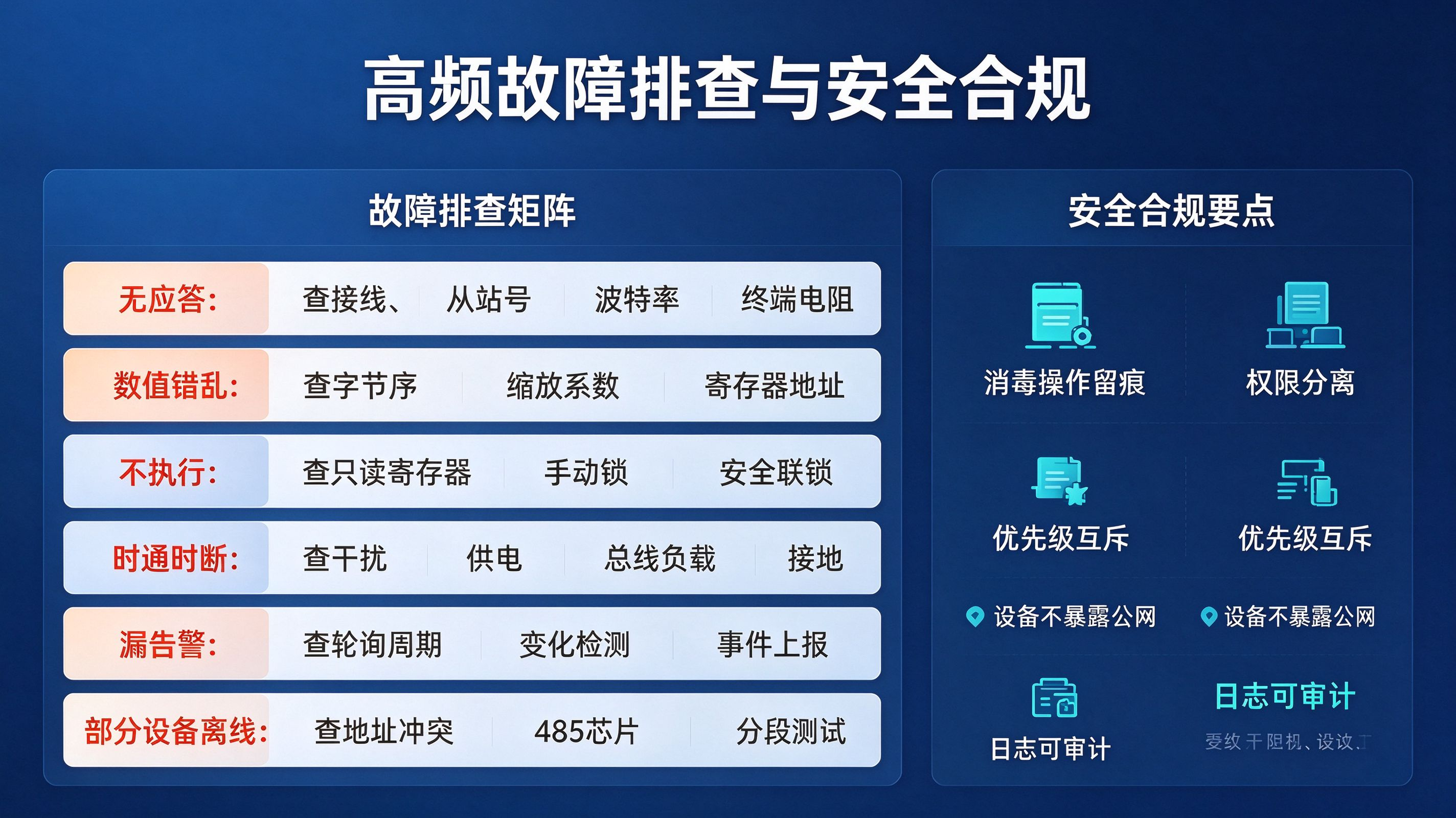

四、高频通信故障、现象、根因和排查方案

故障1：网关发送Modbus请求，设备完全无应答

排查顺序：

1. 检查485 A/B线有没有接反（最常见）；TCP场景检查IP、502端口是否通，防火墙是否拦截；
2. 核对从站ID、波特率、校验位，和设备面板完全一致；
3. RS485总线末端增加120Ω终端电阻；
4. 断开总线其他设备，单独接一台一体机测试，排除总线某一台设备短路拉垮整条总线；
5. 设备控制板是否开启Modbus通信使能，部分机型需要在面板打开外部通信开关，关闭后只支持本地操作。

故障2：有应答，数值解析异常、数值放大10倍/100倍、正负颠倒

根因：寄存器缩放系数、高低字节序配置错误。 处理：对照协议文档，调整浮点解析字节序，配置对应缩放系数；例如原始值225，系数0.1，代表22.5℃。

故障3：平台下发控制指令，设备不执行，但是读取功能正常

排查：

1. 寄存器是只读输入寄存器，错误下发写指令；
2. 设备处于本地手动锁定模式，禁止远程控制；
3. 设备存在内部联锁条件不满足（消毒需要风机开启、无柜门告警）；
4. 网关指令下发频率太高，设备控制板做报文过滤，丢弃重复指令；平台侧增加指令防抖，短时间同一指令不重复下发。

故障4：通信时断时续，隔几分钟丢包一次

根因：电磁干扰、供电波动、总线负载过高、屏蔽接地错误。 处理：通信线和强电动力线缆分离，屏蔽层单端接地；减少单条485总线挂载设备数量；给一体机控制板增加稳压电源。

故障5：设备故障告警偶尔漏报，故障已经消除平台告警还不复位

根因：只轮询故障寄存器，没有做变化检测，或者轮询周期过长；告警消除没有独立事件上报。 处理：缩短故障码寄存器轮询周期；平台增加故障状态变化检测，故障码归零自动清除对应告警，同时日志记录消除时间。

故障6：多台一体机并联485总线，部分设备通信正常，个别设备不通

根因：从站地址冲突；故障设备485芯片击穿，拉低总线电平。 处理：逐个修改唯一从站号；分段断开总线定位故障设备。

五、调试中的容易忽略的安全与合规要点

1. 远程消毒控制权限管控：十防平台的消毒启停操作建议增加操作日志、操作员账号记录，支持操作审计，避免误启动消杀，保护库房内工作人员；
2. 禁止跨优先级抢占：防盗告警不能关停加湿除湿，只有火警、漏水可以干预加湿回路；
3. 协议安全：信创档案馆项目，内网运行，禁止一体机直接暴露在公网；TCP模式可以在网关层面设置IP白名单，只允许网关访问设备502端口；
4. 区分控制权限：运维人员、档案管理员平台权限分离，普通管理员只允许查看状态、接收告警，不能远程启停消毒、修改温湿度设定；
5. 符合DA/T 42-2022：所有设备采集数据、控制动作、告警记录全部存库，保留可追溯时序日志。

六、集成调试经验总结

恒湿消毒净化一体机对接十防平台，难点不在于简单的Modbus报文收发，而在于它是多执行单元复合设备，采集点、控制点、联锁保护逻辑多，并且深度嵌入档案十防的安全联动体系。 标准化调试思路总结为：资料先行、硬件隔离、先单机后总线、先采集后控制、网关独立验证再上平台、联动按优先级调度、72h稳定性压测收尾。 绝大多数通信对接失败不是协议复杂，而是前期协议参数核对缺失、485布线不规范、字节序和缩放系数配置错误、忽略设备自带的安全联锁保护逻辑。严格按照这套流程执行，能够大幅减少现场来回返工，保障十防平台对库房防潮、净化、消杀能力的统一管控，支撑档案载体长期安全保存。
