一、前言

在智慧档案馆、档案库房动环物联网工程落地过程中，很多项目硬件设备进场、点位布线完成之后，容易卡在联动时序调试环节。漏水监测、防火、防盗属于档案十防里面优先级最高的三类安全子系统，一旦时序逻辑、防抖策略、信号触发顺序设计不合理，会出现三类典型问题：误告警、联动动作冲突、高危告警被低优先级告警覆盖，严重时会影响库房档案安全，甚至无法通过档案馆验收。

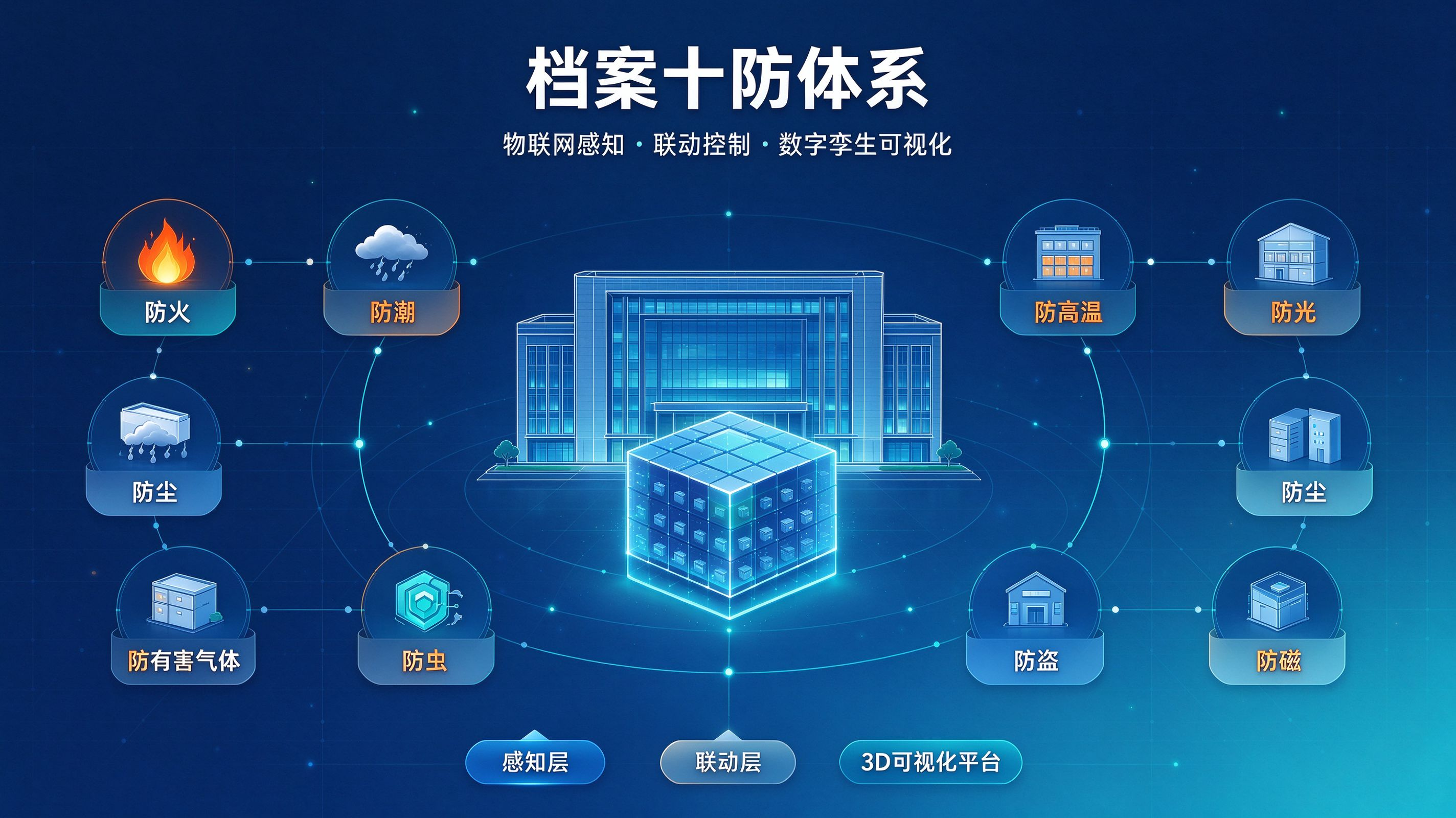

档案十防是档案库房安全管理的核心规范要求，完整包含：防火、防潮、防高温、防光、防尘、防有害气体、防虫、防鼠、防盗、防磁。十防体系不是独立孤立的子系统，依靠物联网感知、信号采集、时序联动机制融合落地，本次重点拆解防火、防盗、漏水（防潮分支）三个高频联动场景的调试痛点。

很多集成商前期只关注“能不能采集到传感器数据、大屏能不能显示”，忽视了时序、防抖、信号锁存、告警互斥、恢复逻辑这些底层细节。本文基于多个国产化智慧档案物联网现场实施案例，梳理漏水监测、防盗、防火三大场景在联动时序调试中高频踩过的坑，给出可直接落地的调试思路、参数配置方案、联动策略模板，适用于RS485/PoE温湿度传感器、定位漏水绳、烟感温感、门禁、红外双鉴、国产边缘网关、独立联动引擎、3D可视化孪生平台整套系统。

本文适合物联网实施工程师、档案智能化项目调试人员、系统架构人员阅读，同样可以作为方案交底、售后运维培训材料。

二、底层原理：为什么档案库房联动对时序要求远高于普通机房

普通机房动环联动大多是单一阈值触发，逻辑简单；但档案库房依托档案十防管理要求，有几个特殊约束，直接拉高时序调试难度：

1. 告警优先级强制分级：火警信号＞漏水告警信号＞防盗入侵信号＞温湿度/空气质量预警，高优先级告警必须抢占通道、阻断低优先级动作；
2. 消防规范红线：不能接管原有消防主机控制回路，只能采集火警状态信号，火警触发后有固定的连锁关停清单（加湿、新风、空调、恒湿消毒净化一体机），动作顺序不能颠倒；
3. 漏水信号是渐变信号：漏水绳有水、水慢慢扩散、水渍蒸发，信号不是瞬时跳变，极易反复闪报，属于防潮安全防线的关键一环；
4. 防盗信号是瞬时脉冲信号：门磁、红外探测器容易受人员走动、光线变化、空调气流扰动产生脉冲误触发，对应十防防盗条款；
5. 系统架构解耦要求：联动引擎独立运行在后台，不依赖3D可视化大屏、不依赖前端页面，前端页面卡顿、断开、重启不能中断安全联动逻辑；
6. 规范约束：符合DA/T 42-2022档案库房技术管理规范，告警日志、动作日志、时序记录必须完整留痕，可审计追溯。

核心踩坑根源总结：把所有告警当成同一类开关量信号，只写“触发即动作”简单逻辑，没有做信号滤波、时序延时、状态锁存、告警互斥、复位条件隔离。

三、漏水监测模块：高频踩坑点与时序调试经验

档案库房漏水位置集中在恒湿一体机供水管道、空调冷凝水管、机房给排水、消防喷淋管道底部。常用设备：定位式漏水绳、水浸电极传感器，通信方式以RS485 Modbus为主，少数为开关量干接点，是档案十防防潮防线重要的预警手段。

3.1 现场最常见坑清单

坑1：水浸信号瞬时抖动，反复告警、反复消警（闪报）

现象：地面少量冷凝水、水滴溅到漏水绳，传感器瞬间触发告警，水分快速蒸发后信号恢复，平台10秒内多次上报告警、消警，管理员手机短信、微信消息连续刷屏，久而久之对告警麻木，真正漏水时容易忽略。 原因：没有设置持续判定延时，直接采用边沿触发。只要寄存器状态一变就执行联动。

✅ 调试方案：漏水信号采用持续保持触发逻辑，不是边沿触发 参数模板：

• 采集周期：2s
• 判定延时：连续3次采样（6s）持续检测到有水，才判定为真实漏水，正式触发告警与联动；
• 消警判定延时：连续15s采样无水，才解除漏水告警、撤销联动动作；
• 增加滞回阈值：模拟量型水浸传感器设置阈值区间，避免临界值来回跳动。

坑2：漏水联动动作顺序颠倒，先开排风扇、后关进水阀

现象：检测漏水之后，排风先启动，供水电磁阀延迟几秒才关闭，持续进水扩大水渍范围。 原因：联动策略里面动作是并行下发，网关指令下发存在随机网络延迟，指令到达设备顺序不可控。

✅ 调试方案：漏水联动采用串行时序队列，固定执行顺序 标准时序队列（漏水确认触发后）：

1. 锁存漏水告警状态，禁止低优先级告警打断本次联动；
2. 下发指令关闭管道供水电磁阀（T0时刻，优先断水源）；
3. 延时2s，启动区域排风扇、排水泵；
4. 延时1s，触发本地声光告警；
5. 推送短信、电话、移动端告警；
6. 3D孪生镜头自动跳转至漏水点位，视频弹窗抓图、开启录像； 复位逻辑：必须人工确认消警，不能自动复位。这是档案库房漏水和普通机房最大区别！普通机房漏水信号消失自动恢复设备，档案库房漏水之后，需要人员到现场确认水渍清理、管道故障修复，人工复核之后才允许解除锁存，自动复位属于重大风险。

坑3：漏水和温湿度联动策略冲突

现象：管道漏水，湿度同步飙升，湿度超限策略触发恒湿一体机持续除湿，和漏水排涝联动并行执行，设备无序启停。 ✅ 调试方案：漏水告警激活之后，自动屏蔽本区域温湿度自动联动策略，直到人工消警解锁。

坑4：漏水点位定位混乱，时序日志只记录告警时间，不记录扩散顺序

定位漏水绳支持距离上报，很多项目只告警，没有持续采集漏水扩散坐标。 ✅ 优化：告警之后，缩短漏水点位采样周期为1s，持续上报漏水位置，日志记录每一次坐标变化时序，用于事后溯源，查看水渍扩散路径。

3.2 漏水联动策略模板（可直接导入联动引擎）

触发条件：水浸信号连续6s持续有水 动作队列：

1. 锁存告警标记，本区域温湿度自动联动策略暂停；
2. 关闭供水电磁阀；
3. 延时2s，启动排风扇；
4. 声光告警开启；
5. 视频弹窗、抓图、持续录像；
6. 分级推送告警通知； 复位条件：管理员账号【人工确认消警】，解锁区域自动联动。

四、防盗（入侵、门磁）联动时序踩坑与调试经验

防盗子系统包含：库房门禁控制器、门磁开关、红外双鉴探测器、周界红外对射。防盗告警属于中高优先级，优先级低于火警、高于温湿度、空气质量预警，直接对应档案十防防盗要求。 防盗信号绝大多数是瞬时脉冲信号，人经过、光线变化、红外探头积灰都容易产生一个几十毫秒的脉冲信号，是误告警重灾区。

4.1 典型踩坑

坑1：门磁一开就告警，正常档案调取开门也触发入侵告警

现象：工作人员刷卡正常开门取档案，门磁信号变化直接触发防盗告警，大量无效告警。 ✅ 时序逻辑：区分【授权开门】和【非法开门】 时序判定规则：

1. 门禁刷卡成功，产生授权开门事件，同步开启开门窗口期（30~120s，可按库房设置）；窗口期内门磁打开、关闭，不触发防盗入侵告警；
2. 无刷卡记录前提下，门磁状态由关变开，持续判定延时3s，判定非法开门；
3. 窗口期超时之后，门依然处于打开状态，触发【门长时间未关闭告警】，属于第二类告警。

坑2：红外双鉴探测器脉冲误触发，告警一闪而过，抓不到视频画面

现象：红外探测器产生一个短暂脉冲，联动引擎捕捉到信号、下发弹窗指令，但是信号瞬间恢复，告警马上消失，视频还没有完成抓图。 ✅ 调试参数：脉冲信号捕获+告警锁存

• 红外入侵信号触发之后，告警状态锁存30s；哪怕红外信号立刻恢复，告警标识、视频录像继续保持；
• 禁止边沿瞬时触发，增加2s持续采样确认；
• 红外告警联动不自动复位，需要人工确认清除告警。

坑3：防盗告警和温湿度设备联动混在一起，告警触发后误关闭恒湿设备

很多新手直接复制火警联动模板，防盗入侵之后关停净化、空调设备，属于错误逻辑。防盗只是入侵风险，库房环境不能随便中断恒温恒湿控制，会造成档案温湿度超标损坏，违背防潮、防高温的十防要求。 ✅ 明确防盗联动输出边界：防盗告警只做告警通知、视频联动、声光、推送，不关停库房恒湿、加湿、净化设备。

4.2 防盗联动标准时序模板

触发分支A（刷卡授权开门）： 刷卡成功 → 开启窗口期（60s）→ 窗口期内门磁动作，不触发入侵告警；窗口期结束，门未关闭，触发门超时告警。

触发分支B（无授权非法开门/红外入侵）： 红外/门磁信号持续2s有效 → 锁存入侵告警标记 → 开启本地声光告警 → 联动对应IPC弹窗、录像抓图 → 推送告警消息； 复位：人工确认消警，自动联动恢复正常。

五、防火（火警）联动时序踩坑与调试经验（最高优先级，重点）

防火是档案十防首要防线，档案库房消防系统是独立原有消防主机，物联网系统只做信号采集，严禁接管消防主机输出回路，这是验收红线，很多项目在这里踩合规大坑。火警信号优先级最高，一旦火警触发，其他所有联动策略全部暂停、被抢占。

5.1 高频踩坑清单

坑1：把物联网平台联动当成消防灭火联动，直接控制喷淋、消防风机

❌ 严重错误：消防主机的灭火、喷淋、强切回路属于消防专项工程，物联网动环系统不能接管控制，只能读取火警反馈信号，做辅助联动和告警提示，不能参与灭火控制。一旦这么做，消防验收直接不通过。

✅ 正确定位：物联网侧火警联动 = 档案库房环境设备紧急关停+告警推送+视频联动，不触碰消防原生执行回路。

坑2：火警触发之后，加湿一体机、新风、空调同时并行关闭，时序无管控

风险：加湿设备里面有水，在火情场景下，如果加湿继续工作，会带来次生隐患；新风持续运转会助燃。必须第一时间切断这类设备。 ✅ 固定关停时序（火警信号确认后）： T0时刻：锁存全局最高优先级火警标记，屏蔽本库房所有其他联动策略（漏水、防盗、温湿度全部暂停） T0+1s：关停加湿模块、恒湿消毒净化一体机加湿回路 T0+2s：关闭新风机组、电动新风风阀 T0+3s：关闭库房空调机组 T0+4s：启动声光告警、所有关联视频弹窗录像 T0+5s：推送紧急告警（短信+电话，最高级别）

火警告警禁止平台自动复位，必须消防主机火警复位之后，由现场管理员人工确认解除锁存，恢复库房自动联动。

坑3：烟感短暂干扰信号触发假火警，造成整套库房设备集体停机

烟感总线偶尔出现信号干扰、报文跳变，如果没有防抖直接判定火警，后果极其严重，恒温恒湿设备集体停机，库房温湿度失控。 ✅ 火警信号双重校验规则：

1. 区分两类信号：消防主机上报【火警事件报文】 vs 单烟感模拟量阈值超标；
2. 优先采信消防主机上报的火警事件（主机本身已经做消防侧校验）；
3. 如果是单独接入烟感传感器，采用多探测器与逻辑：同一防火分区内，两个及以上烟感/温感同时触发，才判定火警预警，单一传感器信号只标记预警，不执行设备关停；
4. 火警预警和真实火警分开两套联动逻辑，预警只推送消息，不关停设备。

坑4：火警时序日志缺失，分不清是哪个子系统先触发、动作先后顺序

档案馆审计、消防检查会核查告警时序链：什么时候收到火警信号、什么时候下发停机指令、设备什么时候反馈停机成功。 ✅ 调试要求：每一步指令下发、设备返回ACK应答、状态变化，全部带时间戳存入日志，时序链完整：信号接收→策略判定→指令下发→设备应答→告警推送。

5.2 火警联动策略模板（合规版，推荐项目直接使用）

触发条件：消防主机上报火警事件（最高优先级）

1. 全局锁存火警状态，阻断该分区内漏水、防盗、温湿度等全部自动联动；
2. 按顺序关停加湿回路、新风风阀、新风机、空调、净化一体机；
3. 启动声光告警，3D孪生场景分区红色高亮闪烁，镜头自动聚焦；
4. 全部关联摄像机强制弹窗、持续录像；
5. 最高优先级电话+短信推送管理员； 复位条件：消防主机火警复位 + 平台管理员人工二次确认，解除锁存，恢复分区自动联动。

六、三大告警协同、互斥、优先级调度总规则（联动引擎配置核心）

很多项目的混乱，本质是没有统一的调度规则，三类告警同时到来时逻辑打架，这里给出一套成熟现场调度规则，写在联动引擎底层：

1. 优先级排序：火警（P0，最高）＞漏水告警（P1）＞防盗入侵告警（P2）＞门超时告警（P3）＞温湿度、空气质量预警（P4）
2. 高优先级告警激活之后，自动屏蔽本分区内所有低优先级联动策略；
3. 低优先级告警正在执行时，如果收到高优先级告警，立刻中断低优先级动作，转入高优先级时序流程；
4. P0火警、P1漏水告警，均采用人工确认复位，禁止自动消警；
5. P2防盗入侵告警锁存30s，人工确认消警；P3、P4预警可以配置自动消警（延时判定）；
6. 同一分区，支持告警叠加上报（比如漏水同时红外触发入侵，两条告警都记录日志），但是执行动作以高优先级为准；
7. 所有联动动作下发之后，必须等待设备应答回执，日志记录【指令下发成功/设备应答失败】，应答失败产生独立运维告警。

七、联动时序调试总结

综合漏水、防盗、防火三个场景的调试经验，联动时序调试核心可以归纳为五点：

1. 信号分层校验：渐变类信号（漏水）采用持续采样延时判定；瞬时脉冲信号（红外、门磁）增加防抖窗口与状态锁存；火警信号必须做双重校验，依托消防主机原生事件，避免单点传感器误判；
2. 动作串行编排：高危联动动作不要并行下发，按照风险处置逻辑编排先后时序，优先切断危险源，再执行排风、声光、视频联动、消息推送；
3. 严格的优先级与互斥机制：绑定档案十防安全等级，火警拥有最高抢占权限，高优先级告警屏蔽低优先级环境联动，避免策略冲突；
4. 区分复位逻辑：火灾、漏水这类可直接造成档案不可逆损坏的告警，必须人工复核复位；普通预警、超时告警，可按需开启延时自动消警；
5. 全链路时序留痕：统一NTP时间源，信号接收、策略判定、指令下发、设备应答、告警通知全环节打上时间戳，满足档案馆审计、验收追溯要求。

时序调试的核心目标，不是追求“触发立刻动作”，而是在不误报、不漏报的前提下，按照档案安全管控要求有序处置风险，兼顾合规性与可靠性。

八、现场调试标准化流程（落地顺序，按这个步骤做，大幅减少返工）

不要全部设备上电之后直接开全联动，推荐分步调试： 步骤1：单传感器信号采集调试，校验采集周期、滤波、原始信号稳定性，解决抖动； 步骤2：单独调试每一类告警的判定延时、防抖、滞回参数，先只开告警推送，不开启设备控制动作；连续试运行24h，统计误报率； 步骤3：单场景联动时序调试：单独漏水场景、单独防盗场景、单独火警场景分别模拟触发，验证动作顺序、锁存、复位逻辑； 步骤4：交叉场景模拟测试（重点测试项）

• 测试用例1：正在漏水告警过程中，模拟火警信号，验证是否抢占、关停加湿新风；
• 测试用例2：防盗告警触发期间，模拟漏水信号，验证P1优先级高于P2；
• 测试用例3：温湿度预警运行中，非法开门入侵，验证预警被屏蔽； 步骤5：断网测试：模拟外网、平台服务器断开，验证边缘网关本地缓存时序、本地联动是否正常执行（国产化边缘网关本地策略缓存是必备能力）； 步骤6：长期试运行7天，持续观察告警时序、闪报、冲突问题，微调延时参数； 步骤7：导出完整时序日志、联动策略文档，移交运维。

重要测试提醒：火警模拟测试，禁止直接短接消防主机回路！采用消防主机的模拟测试接口、或者在物联网侧模拟报文，避免触发真实消防系统动作。

九、配套架构层面避坑建议（和时序调试强相关）

1. 联动引擎和3D可视化平台解耦，联动策略运行在后端服务/边缘网关，前端页面只是展示窗口，时序逻辑不能写在前端JS里面；
2. 尽量使用国产边缘网关本地预处理，信号滤波、防抖、基础判定在边缘侧完成，减少网络延迟带来的时序漂移；
3. 协议标准化：漏水、门禁、传感器优先Modbus RTU/TCP，减少私有协议带来的报文延迟、丢包，私有协议设备时序调试难度翻倍；
4. 时间同步：整套系统所有网关、传感器、服务器开启NTP时间同步，统一时间源，否则日志时间戳错乱，时序链对不上，验收审计不通过；
5. 告警区分【预警】和【告警】：预警只通知、不执行强联动动作；告警才触发设备连锁动作，降低过度联动风险。

十、智慧档案物联网项目成功案例参考

案例1：地级市综合档案馆国产化十防联动项目

该档案馆包含文书档案库房、实物特藏库房、声像档案库房，整体采用国产化边缘网关+独立联动引擎架构，部署温湿度、定位漏水绳、烟感、红外双鉴、门禁、恒湿消毒净化一体机，整套系统严格按照DA/T 42-2022落地档案十防体系。项目调试阶段重点优化火警、漏水、防盗的时序调度，设置分级告警抢占机制；边缘本地缓存联动策略，断网状态下依然可以执行安全联动。项目顺利通过档案主管部门验收，运行至今误告警率控制在极低水平，实现库房24小时无人值守安全管控。

案例2：区县不动产档案库房动环改造项目

属于存量库房智能化升级项目，原有消防系统保留不动，物联网系统只对接消防主机告警信号。改造重点解决原有改造项目频发的门磁、红外误报，漏水信号闪报问题，对防盗告警增加刷卡窗口期逻辑、漏水信号增加持续判定延时与人工复位机制。整套系统接入档案管理平台，告警时序日志与档案系统打通，满足不动产档案长期保管、安全审计需求。

案例3：国企内部涉密档案智慧库房项目

涉密库房对安全时序、日志追溯要求更高，采用信创服务器部署联动平台，所有联动动作、告警时序日志不可篡改。严格执行火警最高优先级策略，火警触发后自动切断库房加湿、新风设备；防盗告警仅联动视频录像和声光提示，不干预恒温恒湿设备运行。项目同步集成防尘、防虫、防有害气体监测，完整落地十防综合管控，适配涉密档案保管的特殊安全规范。

十一、总结

漏水、防盗、防火三大安全联动，看似简单的开关量触发，实际上核心难点不是硬件采集，而是时序判定、防抖锁存、优先级调度、复位机制、合规边界。 档案库房和IDC机房、普通楼宇动环项目逻辑不能直接照搬，档案载体对温湿度敏感、消防有强制规范、漏水之后不能自动恢复，这三个特殊性是所有调试策略设计的出发点，也是档案十防体系落地的关键抓手。 按照本文的延时参数、动作队列、互斥调度规则、分步调试流程，能够大幅降低现场误告警、联动冲突、时序颠倒问题，满足DA/T 42-2022规范、档案馆安全管理要求，适配全栈国产化智慧档案馆整套物联网方案。
