磁致伸缩位移传感器解剖：从魏德曼效应到 35 MPa 承压件的硬约束

摘要

磁致伸缩位移传感器常被当成「一根不锈钢杆 + 一个电子盒子」来讲，结果是参数背得滚瓜烂熟，现场照样装不上、修不好。本文不做参数复述，而是把这只传感器拆到物理层与结构层两个维度：物理层讲清波导丝里到底发生了什么——电流脉冲的周向磁场与磁环的轴向偏置场相乘，激发出扭转应变脉冲（魏德曼效应），返回时又由逆魏德曼效应把扭转脉变换成拾能线圈里的毫伏级电压；结构层讲清四块部件各自的承压、密封与安装约束，并用薄壁圆筒的环向应力公式把「35 MPa 耐压」这个销售口径翻译成真实的壁厚与安全系数。

本文的信息增量集中在三处可复用的工程推导：其一，把「分辨率」换算成「TDC 需要多高的时间分辨率」，并说明为什么分辨率天花板在电子仓而不在测杆；其二，用环向应力公式核算承压管壁厚，证明 35 MPa 档的硬约束来自管壁与螺纹密封根部，而非所谓「加强件」；其三，由询问脉冲宽度推导盲区与多磁环最小间距的物理下限。全文配两张结构示意图（整体结构解剖与承压管壁厚应力分析），附诊断矩阵、两段可复刻代码与一份结构层避坑清单，覆盖油缸内置式、分体式、防爆型等形态，并客观标注主流档位的边界。

一、引言：参数全都对，为什么还是装不上

一个真实的选型误区：工程师拿着量程、精度、输出接口三项参数去比价，选中了指标最好的一只传感器，结果货到现场发现——装不进去。

油缸缸壁的空间不够、磁环的安装座和活塞结构打架、出线方向和油口抢位置、测杆塞进去之后磁环走到了测杆的盲区里。这些问题跟分辨率、线性度一点关系都没有，全是结构层的事。

所以这一篇的定位很明确：结构决定「能不能装」，参数才决定「装上去好不好用」。顺序不能反。

更重要的是，结构不是「画个外形」那么简单。测杆要扛 35 MPa 的油压，扛不住就会炸管；电子仓要在毫伏级的回波里抠出纳秒级的时间差，抠不出就没有 0.01 mm 的分辨率。这两件事分别由材料力学和时间数字转换（TDC）决定，是本篇真正的技术骨头。把这两层讲透，读者下次面对「为什么这只便宜、那只贵」时，才不至于只盯着量程和接口比价。

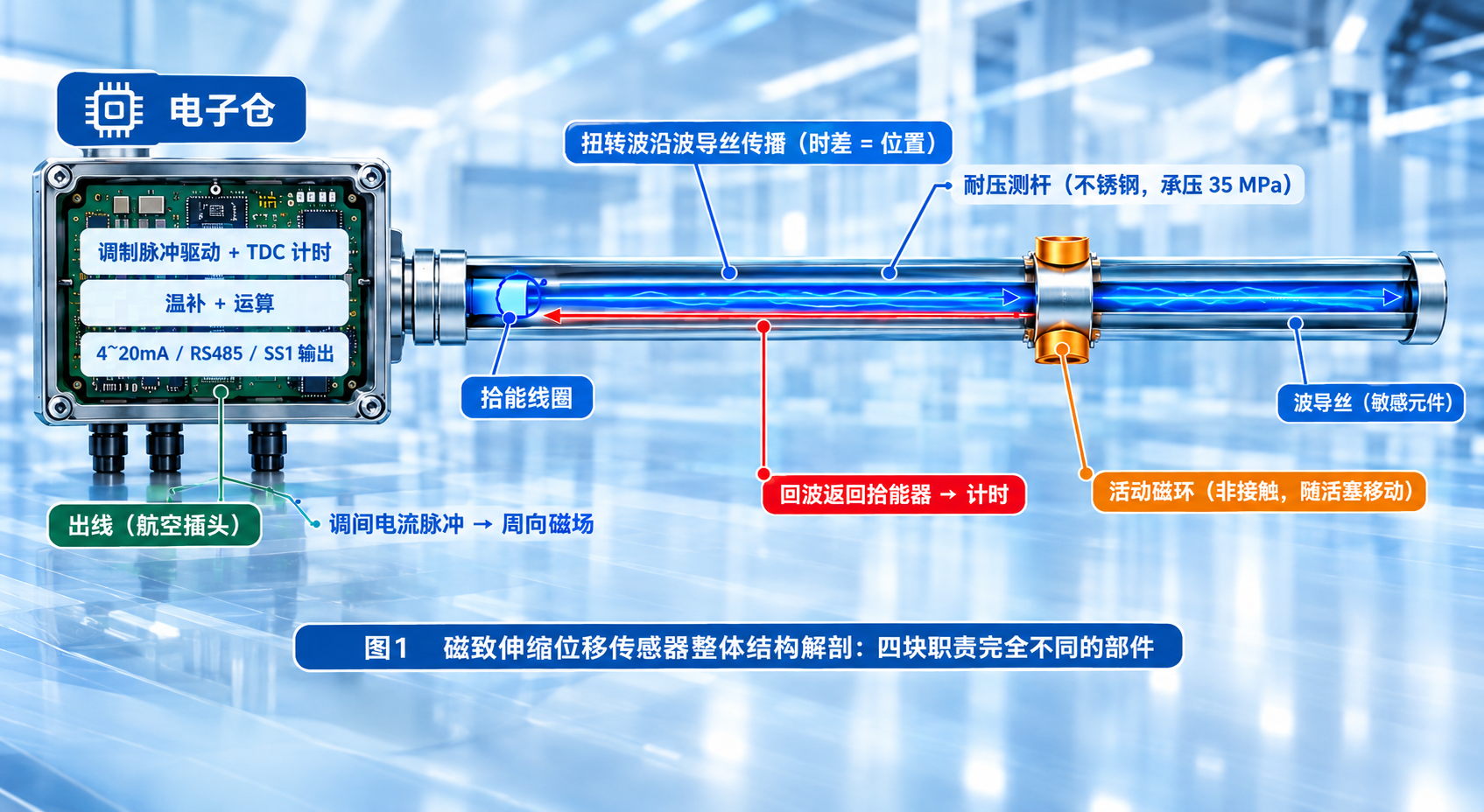

二、四大部件解剖：谁在干活，谁在扛事

2.1 波导丝：魏德曼效应与逆魏德曼效应，一次「电—机—电」的往返

波导丝是整只传感器的敏感元件，一根特殊合金丝（行业多采用铁镍恒弹性合金一类材料），封在保护管内部。它不是简单的「导线」，而是把电信号翻译成机械波、再把机械波翻译回电信号的换能介质。这个过程由两个互逆的磁致伸缩效应串起来。

正向：魏德曼效应（Wiedemann effect）。 电子仓沿波导丝通入一个短电流脉冲 I，电流在丝周围产生周向磁场 Hφ；与此同时，套在丝外的活动磁环提供一个轴向偏置磁场 Hz。两个磁场方向正交，在丝内叠加成一个螺旋状合磁场，使丝产生扭转应变——这就是魏德曼效应。关键在于：单独的周向场或单独的轴向场都不产生扭转，必须是两者同时存在且正交。这解释了为什么「没有磁环就没有信号」：磁环不是被动标记，它是扭转波能够被激发的必要条件。

返回：逆魏德曼效应（inverse Wiedemann effect）。 扭转应变脉冲沿丝以声速向两端传播，到达电子仓端的拾能区时，丝的局部磁化状态随扭转而改变（轴向磁化分量发生变化），这个磁化变化在拾能线圈里感应出一个毫伏级的电压脉冲 e。电子仓测的就是「发出电流脉冲」到「收到电压脉冲」的时间差 t。

位置与时间的关系极简：

三个工程推论由此而来。

第一，波导丝是应力敏感件，不是结构件。 魏德曼效应依赖丝的磁致伸缩与预应力状态。任何让保护管产生永久形变的外力，都会改变波导丝的预应力，进而改变换能效率。所以型录会强调：不锈钢测杆严禁磕碰、划伤、承受弯曲载荷。这不是客套话，而是直接关系测量性能。

第二，它不能单独更换。 波导丝封在管内，与保护管是一体化工艺件，现场没有「换丝」这个动作。测杆一旦损伤，整根测杆就是报废件——这也是选型时该问清「测杆是否可单独更换、是否与电子仓分体」的原因。

第三，声速是整只传感器精度的物理底座。 由 L = v·t/2 可见，声速每波动 1%，满量程位置就偏 1%。这正是温漂与温补存在的根本原因：波导丝的扭转波声速随温度变化，典型温度系数在 50 ppm/℃ 量级（工程测算口径，具体以 datasheet 为准）。它也是为什么「零点准不准」最终卡在材料与电子仓两端，而不是在磁环上——磁环只决定「在哪激发」，不决定「波跑多快」。

2.2 磁环：唯一的可动件，也是唯一的非接触件

磁环是套在测杆外、随被测物体移动的永磁体。它提供轴向静磁场，磁环位置就是被测量位置。

它有几个容易被低估的特点：

• 非接触。 磁环与波导丝、与保护管外壁之间没有机械接触（型录注明：磁环与测杆同心、非接触，稍偏不影响精度）。所以磁环和测杆都不磨损——这是磁致伸缩寿命长、免定期标定的物理基础。
• 它是唯一的活动机械件。 一只磁致伸缩传感器真正会「动」的部件只有磁环和它的安装座。现场的机械类故障，十有八九出在磁环安装座上，而不是传感器本体。
• 磁环安装座是有讲究的。 工程惯例（铁锤经验，主观，具体以官方安装手册为准）：安装座尽量避免使用铁磁材料，并且磁环附近不应布置强磁体或大电流导体。理由是磁环靠自己的静磁场工作，铁磁物体会改变磁场分布，外部强磁源会直接干扰轴向场——在磁环旁边拧一颗铁螺丝、贴一块强力磁铁，是新手最常犯的两个错。
• 磁环可以是多种形态。 环形磁环（套杆）、滑块磁环（带导轨）、浮子磁环（液位用），选哪一种是跟着被测对象走的，不是在传感器上选的。

关于磁环的磁场耦合，值得补一句定量判断。 永磁体在空间某点的场强大约按距离的三次方衰减，但磁致伸缩传感器真正用的是沿波导丝轴向的那一份分量，且磁环与丝之间有保护管隔开，耦合的宽容度比想象中大——这就是「磁环稍偏不影响精度」的物理依据。但宽容不等于无限：型录通常要求磁环与测杆外管的同轴度控制在 1.5 mm 量级（示例口径，以官方安装手册为准）。超过这个量，轴向分量在丝上的分布变得不对称，回波波形畸变，读数一致性就会变差。所以「能偏一点」和「可以随便偏」是两件事。

2.3 电子仓：TDC 纳秒计时，才是分辨率的天花板

电子仓是传感器里唯一包含电子电路的部分，它做四件事：发出询问脉冲、接收返回信号、计时与运算、温补与输出。其中真正决定性能的是第三件事——计时。

上一篇算过一笔账，这里把它讲透。由 L = v·t/2 反推：要分辨多小的位移，就需要分辨多小的时间。

（上式按单程位移、双程计时推导；不同厂商的计时与折算约定可能不同，这里只做量级说明。）

结论很硬：要做到 0.01 mm 分辨率，计时前端必须能分辨约 7 ns；要到 0.5 微米级，得进到约 0.35 ns。 普通的 MCU 定时器跑 100 MHz，一个计数周期就是 10 ns，只能到 0.014 mm 量级，够不上 0.01 mm 的档，更别说微米级。这就是为什么这类传感器的电子仓核心是 TDC（时间数字转换器） 或等效的高精度计时前端，而不是普通的模数转换。

TDC 凭什么做到亚纳秒？ 常用的两条路子：

1. 抽头延迟线（tapped delay line）。 用一串门延迟单元（每级几十到上百皮秒）去「追赶」回波到达的瞬间，把粗计时的小数部分量化出来。FPGA 内的 carry-chain 就常被这么用。
2. 游标法（Vernier）。 用两个频率略有差异的时钟做拍频，把时间差放大后再计数，等效提高分辨率。

无论哪条路，本质都是「粗计数 + 细插值」：粗计数负责量程，细插值负责分辨率。这也解释了一个常见误解——分辨率高不代表量程短，两者分属计时前端的不同环节。真正被量程拖累的是刷新率，见下文。

拾能信号很微弱，是另一个常被忽略的工程难点。 扭转波在波导丝上激发的应变很小，拾能线圈感应到的回波通常只在毫伏量级，而且紧跟在询问脉冲的电气串扰之后。电子仓要在强干扰背景下把这个小信号捞出来并精确计时——所以「信号偏弱」这类故障，往往不是波导丝断了，而是换能路径或屏蔽出了问题。这种故障靠万用表量不出来，需要厂商诊断工具看回波强度与波形。

更新时间与量程是耦合的。 主流档标称更新时间 1 ms（量程 ≤1000 mm）／2 ms（量程 ≤3000 mm）。原因很直接：波导丝更长，扭转波飞一个来回的时间更长，电子仓必须等回波到齐才能输出下一帧。所以长量程天然牺牲一点刷新率，这不是「偷工」，是物理。

2.4 耐压测杆：35 MPa 不是标签，是管壁算出来的

测杆是「机械承压件」，职责是把波导丝与液压油、与缸体压力隔开，同时提供安装接口。型录标称不锈钢测杆耐压 35 MPa（更高可定制），安装螺纹为 M18×1.5 / M20×1.5 / 3/4-16UNF，液压缸内置式从杆端或缸盖安装，采用 O 型圈 + 辅助垫片密封。

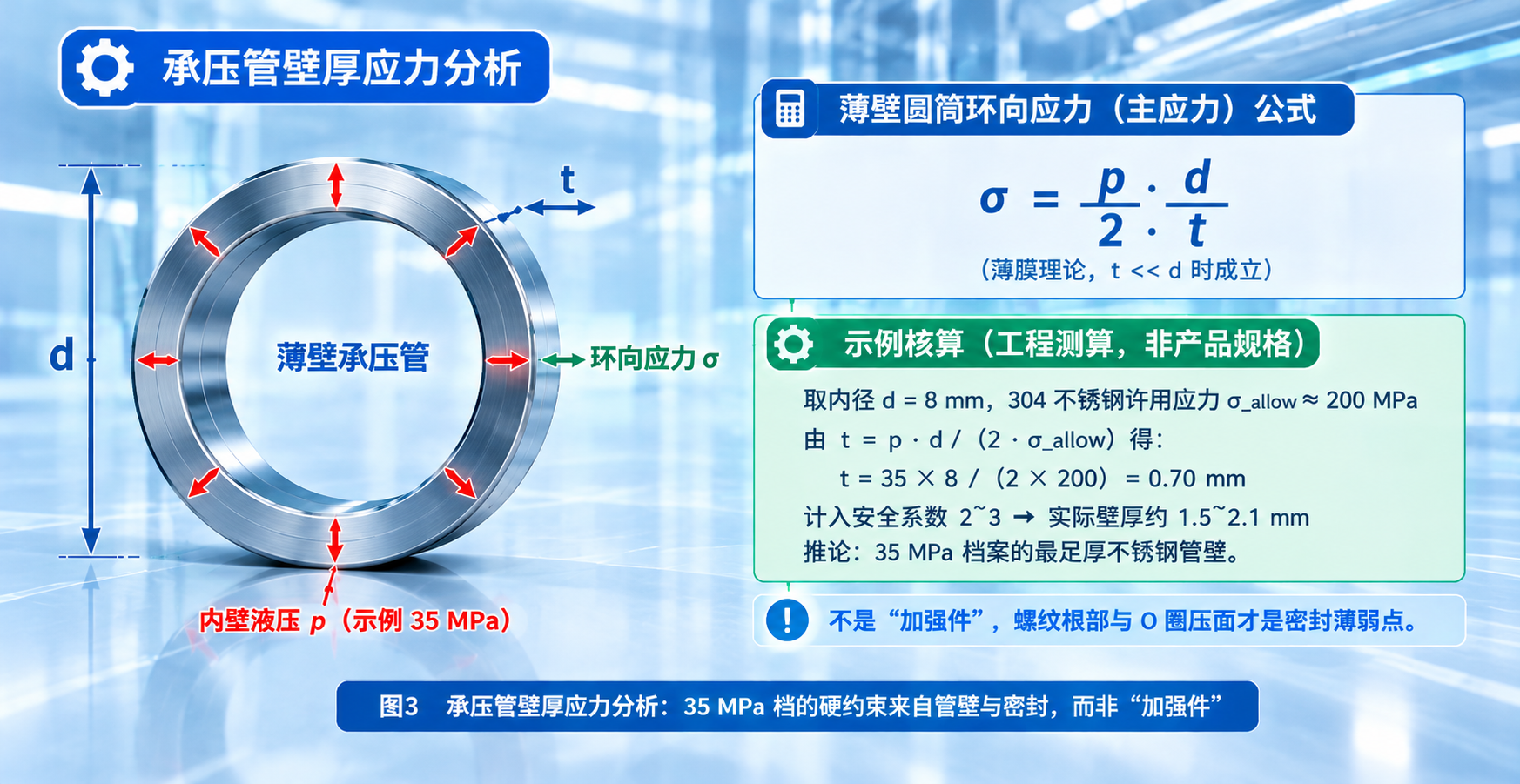

「35 MPa」这个数字经常被当成一个可以随口承诺的标签。但它是算出来的，不是标出来的。把承压管当成薄壁圆筒，内压 p 会在管壁上产生环向应力（也叫周向应力，是主应力）：

用一个示例把账算实（工程测算，非产品规格）：

这笔账告诉三件事：

• 35 MPa 档靠的是足厚不锈钢管壁。 壁厚不够，环向应力超许用值，管壁会先屈服再爆裂。所以「耐压」是材料与壁厚的函数，不是贴个标签就能加码。
• 轴向应力只有环向的一半。 这意味着承压管的薄弱方向在环向（周向），而不是轴向拉伸。设计时若为了减薄而牺牲壁厚，最先出问题的是环向鼓胀。
• 真正的薄弱点在螺纹根部与 O 型圈压面，而不是管身。 螺纹是应力集中区，O 型圈压面是密封界面。这两处的失效表现为「杆根部渗油」，而不是「读数不准」——这类故障最容易被误判成传感器坏了，其实是密封没压到位。

至于「35 MPa 是什么概念」：它大致对应 350 bar，是工业液压的标准连续耐压档。作为横向参考，行业公开资料显示这一档产品的连续耐压多在 35 MPa 量级、峰值可到约 70 MPa（示例口径）。也就是说，35 MPa 是这一档工业液压的标准线，不是某一家的短板；真正需要判断的是超出这一档之后能不能拿到定制件。

2.5 部件—失效—症状—排查矩阵（本篇主要带走物）

把四块合起来，得到下面这张表。它的用法是：现场先看症状，直接把范围缩到部件，而不是整只换掉。

铁锤观点（主观）：这张表最大的价值不是「自己修」，而是在跟供应商沟通时能把话说准。能说清「杆根部渗油、读数本身不漂」和「读数随油温漂、密封完好」，供应商的处理路径完全不同，一次沟通就能定件，比来回寄修省两三周。

三、结构形态选型：杆式 / 滑块式 / 柔性尺 / 分体 / 防爆

同一套机理，可以做出好几种外形。形态选错的代价是「装不上」或「装上不好维护」，比参数选错更致命。

两点判断（主观）：

第一，液压缸内置优先看专用内置型，别用通用杆式凑。 内置型的密封结构与安装接口是照着缸盖/杆端设计的（O 型圈 + 辅助垫片），通用杆式拿去内置，机械接口和密封都要自己想办法，风险不划算。

第二，行程超过 1 米、电子仓又免不了在高振动/高温区，优先考虑分体式。 电子仓是唯一含电子电路的部分，也是环境应力的主要承受者；把它挪到温振条件更好的位置，是延长寿命最直接的办法。分体式还带来一个附加好处：测杆可单独更换，2.1 讲的「波导丝不能单独修」这个痛点就被化解了一半。

四、机械接口与尺寸链：缸体加工前必须算的三笔账

4.1 第一笔：螺纹、密封与旋入深度

液压缸内置式从杆端或缸盖安装，型录标注密封方式为 O 型圈 + 辅助垫片。加工前要确认三件事：

1. 缸体侧螺纹规格与传感器螺纹是否一致（M18×1.5 / M20×1.5 / 3/4-16UNF 三种都存在于主流型录）；
2. 螺纹孔深度是否满足旋入深度要求，并留出 O 型圈的压紧空间；
3. 出线方向与油口、缸体加强筋是否干涉（这一条经常在图纸评审时被漏掉）。

4.2 第二笔：测杆长度 ≠ 行程，盲区有物理由来

这是最容易出事的一笔账。测杆长度必须同时覆盖：有效行程 + 两端盲区 + 磁环自身厚度带来的余量。 盲区（dead zone）是测杆两端无法有效测量的区域，磁环走进盲区，读数就会异常。

盲区为什么存在？不是厂商留的余量，而是三个物理约束叠出来的：

1. 电子仓端需要容纳拾能线圈与询问脉冲馈入结构，这一段丝上没有有效的磁场叠加区；
2. 杆端需要固定波导丝并吸收末端反射，避免回波在端面来回震荡；
3. 询问脉冲本身有宽度 t_p。在脉冲持续期间，丝上的磁场是「正在建立」的，紧邻馈入点的一段无法分辨回波。由此得到盲区的一个物理下限：dead ≈ v · t_p / 2。以 v = 2830 m/s、脉冲宽度 10 微秒计，盲区下限约 14 mm。脉冲越窄盲区越小，但窄脉冲的能量又更小、回波更弱——这是一个需要权衡的设计参数。

下面这段代码把尺寸链做成可复用的核算（工程测算，示例占位值，实际盲区请以官方 datasheet 的机械图纸为准）：

这段代码的工程意义在于：它把「量程」这个销售参数，翻译成了缸体加工的机械尺寸。 谈合同时问的是量程，画图纸时算的是测杆长度——两个数不是一回事，中间差着两端盲区和磁环余量。

顺便说一句：主流档量程下限约 80 mm。下限提醒我们，磁致伸缩并不是「越短越好用」的技术——短行程的盲区占比会迅速变大，小行程场合应该认真考虑 LVDT。

4.3 第三笔：同轴度、多磁环间距与温漂预算

• 同轴度。 磁环与测杆外管同轴度须控制在约 ≤1.5 mm（示例口径，以官方安装手册为准）。注意型录同时注明「磁环稍偏不影响精度」——两句话不矛盾：小幅偏心靠磁场耦合的宽容度可以吸收，但同轴度偏差过大时，轴向磁场分量分布不对称，读数一致性变差。
• 多磁环最小间距。 单根测杆可挂 1~3 个磁环，同步测多个运动部件位置（多级缸、同步缸组）。但相邻磁环的回波在时域上不能重叠，否则电子仓无法区分。最小间距的下限同样由脉冲宽度与盲区决定：两段回波的时间间隔必须大于脉冲宽度 t_p，换算成距离即 ΔL_min ≈ v · t_p 量级（再叠加磁环自身厚度）。以 v = 2830 m/s、t_p = 10 微秒计，量级约 28 mm。实际数值必须以官方 datasheet 为准，不要估算。
• 温漂预算。 声速温度系数在 50 ppm/℃ 量级。在 0.1% F.S. 量级的非线性度指标下，油温从 25℃ 跑到 70℃，累积温漂就可能吃掉一半精度余量。电子仓内置温度传感器做修正，但设计阶段就该把温漂算进总精度预算，而不是等现场读数漂了再查。下面是线性修正的演示：

五、电气接口与数据链路：位置怎么出仓、怎么进系统

结构说完，还剩最后一环——位置数据怎么从电子仓里走出去、又怎么进 PLC 和上层系统。这一环决定它能不能真正融入工业物联网，而不是孤立一个表头。

型录标称磁致伸缩位移传感器输出分两类（行业典型值，以官方 datasheet 为准）：

• 模拟量：0.5~4.5 V、0~5 V、0~10 V、4~20 mA；
• 数字量：RS485（Modbus RTU），部分型号支持 SSI（同步串行接口，格雷码输出）。

工程上有四个结构相关点必须一起考虑：

1. 防护等级是「结构设计的结果」，不是「选出来的选项」。 IP67 靠的是出线密封圈、航空插头配合面、测杆与电子仓的接合面三处密封共同实现。现场任何一处密封圈老化或装配不到位，整只传感器的防护等级就名存实亡。
2. 接口选择直接决定布线结构。 走 RS485／SSI 需要双绞屏蔽电缆、独立走线、远离变频器动力线；走模拟量则要考虑电缆压降与 PLC 模拟模块的零点漂移。结构上预留一条独立的信号走线通道，比事后加屏蔽管有效得多。
3. 出线方向在安装阶段定，装完就改不了。 航空插头一旦和缸体结构或油管干涉，只能返工拆缸。
4. 数字接口让数据链路更短。 下面是一段通过 RS485/Modbus 读取位置的示意（寄存器映射依厂商约定，比例因子以 datasheet 为准）：

铁锤观点（主观）：模拟量 4~20 mA 适合老产线利旧、单点接入 PLC 模拟模块；RS485/Modbus 适合多只组网、要上云或进边缘网关的场景。 如果项目本来就跑工业以太网（Profinet/EtherCAT），优先选原生总线型，少一道协议转换就少一个故障点。选型时把「数据去哪」想在前，比纠结分辨率多一位更重要。

六、行业主流档位对照与诚实边界（客观，标边界）

以主流厂商磁致伸缩位移传感器（型录标称，行业典型值）为锚，与行业公开档位做一次结构层对照（参数均来自公开型录/资料，发稿前请以各家官方最新 datasheet 为准）：

诚实边界（选型必读，铁锤主观）：

1. 结构形态层面，几家主流厂商思路是一致的——杆式油缸内置、耐压外管、分体式、防爆型这几类形态都有对应方案。所以「形态齐全」不构成差异化优势，真正的差别在具体型号的螺纹规格、盲区数据、密封结构与温度规格上，这些必须以各家 datasheet 的机械图纸逐项核对。
2. 量程是主流档相对部分长行程产品线的主要差距点。 主流档标称上限约 3000 mm，行业公开资料显示部分长行程线可覆盖到 7600 mm 级。超过 3 米的长行程选型，需先确认定制能力。
3. 耐压这一项基本同档：标称 35 MPa 连续，与行业峰值约 70 MPa 同量级；超出这一档必须走定制确认，不要拿「峰值」和「连续」两个口径直接比。
4. 可测 1~3 个位置量（多磁环）是被低估的卖点，在多级缸、同步缸组、需同时测活塞与阀位的场景能减少传感器数量与安装点——但要记得磁环之间需要保持最小间距（以官方 datasheet 为准）。
5. 分体式值得单独提一句：它把一个结构层痛点（波导丝与测杆一体化、不可单独维修）转成了可维护优势，是液压行程测量里被低估的选项。

七、结构层避坑清单（铁锤经验）

1. 先核机械接口，再看性能参数。 螺纹规格（M18×1.5 / M20×1.5 / 3/4-16UNF）、缸体孔径、出线方向、磁环安装空间——这四项对不上，指标再好也白搭。建议第一步就索取机械图纸，而不是规格书首页。
2. 测杆长度必须单独算，不要拿量程下单。 测杆长度 = 有效行程 + 两端盲区 + 磁环余量。两端盲区数值问供应商要，别自己估。
3. 别在传感器附近拧铁螺丝、贴强磁。 磁环靠静磁场工作，铁磁材料与外部强磁源会改变场分布。安装座材料提前定。
4. 密封界面单独验收。 内置式装好之后先做密封确认（无渗油）再上电调试。渗油和读数异常是两码事，混在一起排查会浪费大量时间；螺纹根部与 O 型圈压面是最该盯的两处。
5. 分体式要额外管好中间的连接线。 分体换来维护便利，代价是多一个连接与密封点；连接线的固定、防水与屏蔽都要按信号线标准做，不能当普通电缆。
6. 防护等级看三处密封，不看标签。 IP67 / IP68（可定制）是三处密封共同的结果，出线密封圈老化是最常见的防护失效原因。
7. 短行程别硬上磁致伸缩。 量程下限约 80 mm，盲区占比在小行程上会迅速放大；小行程场合认真比较 LVDT 更划算。
8. 温漂算进精度预算。 声速温度系数在 50 ppm/℃ 量级，油温大幅波动场景，设计阶段就把温补余量计入总精度，别等现场漂了再查。
9. 多磁环留够间距。 相邻磁环的回波不能时域重叠，间距下限由脉冲宽度与盲区决定，按 datasheet 给出的最小值留，别按「看起来够宽」留。

八、结论

磁致伸缩位移传感器的结构可以拆成四块：波导丝负责测量，磁环负责定位置，电子仓负责计时与输出，耐压测杆负责承压与密封。 四块的分工是清晰的，故障表现也各不相同——这就是为什么 2.5 节的诊断矩阵比换件试错有用得多。

如果把这篇的技术骨头再提炼一遍，是三条判断：

• 测量本质是「电—机—电」的往返。 魏德曼效应把电流脉冲与磁环偏置场乘成扭转波，逆魏德曼效应再把扭转波变回毫伏电压；位置 = 声速 × 时间差 / 2。理解了这一层，才知道为什么「没有磁环就没有信号」、为什么声速温漂会直接变成位置漂移。
• 分辨率的天花板在电子仓的 TDC，不在测杆。 0.01 mm 需要约 7 ns 的时间分辨能力，0.5 微米级需要约 0.35 ns，普通 MCU 定时器根本够不着。分辨率和量程分属计时的不同环节，被量程拖累的是刷新率。
• 35 MPa 是管壁算出来的硬约束。 环向应力 sigma = p·d/(2t)，壁厚不足则管壁先屈服；真正的薄弱点在螺纹根部与 O 型圈压面，失效表现是渗油而不是读数异常。

落到形态选择：油缸内置式对着液压缸活塞、分体式兼顾可维护性与温振隔离、防爆型解石油煤矿场景、通用杆式覆盖外部定位。形态齐全只是入场券——真正决定成败的，是螺纹规格、盲区数据、密封结构与温度规格这几行「小字」能不能跟你的缸体对上。数据链路一端，模拟量利旧、RS485/Modbus 组网、总线型直连，怎么选取决于「数据最终去哪」，这往往比分辨率多一位更值得先想清楚。
