临时用电方案不用再熬夜了：从"照着方案出图"到"养一个会算会画的临电专家"

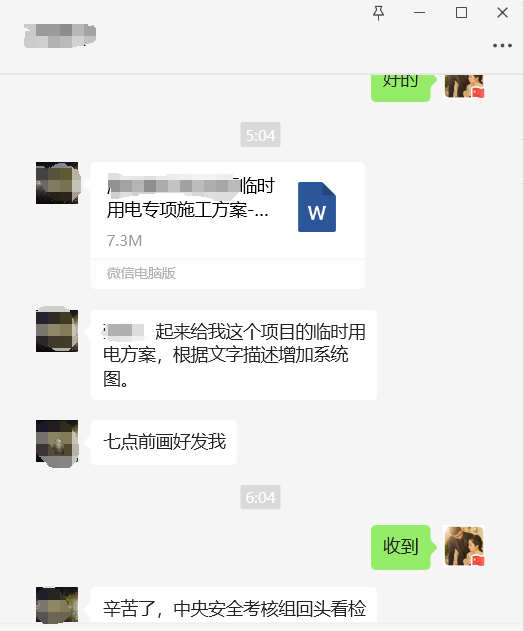

早上五点多接到领导通知，要求帮一个临时用电专项方案补充临时用电供电系统图，七点之前提供，由于没看到微信，领导六点多打电话把我喊起来搞了，由于时间有限，方案也没有事先熟悉，情况不是很了解，于是尝试使用AI创建了个临时用电专项方案编制专家来解决这个问题，以下是创建流程，仅供参考。

一、先说说一大早起来改方案

早上五六点，你还在改临时用电专项方案。

正文四万字，表格十三张。可真正让你头疼的从来不是写——是那几张图。

配电系统图、总配电箱接线原理图、分配电箱与开关箱接线图、接地防雷图、发电机供电图……在 CAD 里老老实实画一遍，甲方的意见一来，改一个参数，全部重画。

更难的是那些"拿不准"的事：

• 电缆截面到底按哪张表取？
• 分配电箱到底要不要装漏电保护器？
• PE 线到底该多粗？
• 发电机能不能跟市电并列？

规范散在五本书里，翻完一本忘一本。

前阵子，我把一份真实的《临时用电专项施工方案》丢给 AI，做了两件事：

第一件，让它读懂方案、按规范画出 5 张系统图； 第二件，把这一整套能力固化成一个随时能调用的专属专家。

先说结论：图能画，错能查，专家能用。

下面是我完整的复盘，参数和命令我都不藏。

二、第一步不是画图，是"读透"

原材料是一份《临时用电专项施工方案（终版）》，7.7 MB。

AI 做的第一件事不是画图，是拆文档——466 个段落、13 张表格，全部提取成纯文本落盘。

这一步看着笨，其实最关键：方案里真正有用的信息，八成藏在表格里。

设备配置表、负荷计算表、电缆选择表，这三张表才是画图的数据底座。文字部分描述的"三级配电两级保护"，往往只是一段说明；而具体参数，全在表里。

读完，它自己把项目的供电骨架理了出来：

三类供电区域（需要系数法计算结果）

另配 50~80 kW 柴油发电机 5 台，作为远离电网区域的独立电源。

电缆选型（源自方案表 4-4）

经验点：给 AI 方案之前，先确认你的设备表和负荷计算表是完整、自洽的。AI 读的是你给的东西——表格缺项，它只能老老实实标"待补充"。这一条比任何提示词都重要。

三、5 张图，一张都不能少

图不是截图，是程序化生成的 SVG 矢量图（后续改线型、改标注、改箱号都能直接编辑），再导出 2 倍分辨率 PNG 兜底。图号统一按 LDXT-01~05 编号，右下角带标准标题栏。

图 1 是总纲，拓扑必须画对

既有变压器 10/0.4kV（中性点工作接地 R≤4Ω）
        │
        ├─→ 总配电箱 AP：QS1 → QF1 → RCD1(150mA/0.2s 延时型) → QF2/QF3/QF4
        │                   N 排 / PE 排分设   重复接地①
        │
        ├─→ 分配电箱 AL1 / AL2 / AL3（只设 QS + QF，不设 RCD）
        │        │
        │        └─→ 开关箱 K1~K6（QS + QF + RCD）
        │                 └─→ 用电设备（一机一闸一漏一箱，外壳接 PE）
        │
柴油发电机 50~80kW ─→ 移动总配电箱 AP-G ─→ AL-G ─→ 开关箱（潜水泵 15mA / 振捣器 30mA / 照明 30mA）

三个最容易画错的地方

① 分配电箱不能装漏电保护器。

这是最高频的错误。两级保护指的是总配电箱和开关箱，中间那一级（分配电箱）加 RCD 会破坏选择性，一跳闸就是一大片。图面上必须注明理由。

② PE 线自工作接地点引出后全程独立。

TN-S 的核心就是"三相五线、PE 独立"。PE 线上严禁装开关、熔断器，N 与 PE 分开后不得再合并。

③ 发电机严禁与市电并列。

必须机械互锁＋电气互锁双重保险，图面上要画出互锁关系，注明"两路电源只能其一投入"。

四、意外收获：它揪出了一处连我都没发现的矛盾

这是整件事里最值钱的一段。

方案附录的"三级配电与两级漏电保护系统说明"里，电缆截面写的是：

5×16 mm²、5×10 mm²

而第 4 章表 4-4"电缆选择"写的是：

YJV-3×35+2×16、YC-3×6+1×4

两处对不上。一份方案里，同一个参数给了两个答案。

AI 的处理方式让我很认可——它没有自己挑一个算了，而是：

1. 图件统一按表 4-4 的核定值绘制（表 4-4 是计算书，可信度更高）；
2. 在图 1 的说明第 5 条明确标注矛盾点；
3. 提示"实施前由项目技术负责人复核确认"。

它不替你拍板，它把矛盾摆到你面前。

这一点，我认为是 AI 做工程资料最有价值的地方——人写方案，前后不一致是常事，而交叉核对恰恰是人的弱项、机器的强项。

五、做完一次不难，难的是下次还能一模一样做出来

于是有了第二步：把这套流程固化成一个专属专家包。

专家档案

内部结构（14 个文件）

temp-electricity-plan/
├─ .codebuddy-plugin/plugin.json     专家身份证
├─ agents/temp-electricity-plan.md   人设与工作方式
├─ avatars/expert.png                头像
└─ skills/temp-power-planning/
   ├─ SKILL.md                       作业流程 M0→M6
   ├─ references/
   │  ├─ 01-规范要点与强条摘录
   │  ├─ 02-负荷计算与变压器选型
   │  ├─ 03-电缆与保护电器选型
   │  ├─ 04-接地防雷与配电箱配置
   │  └─ 05-图纸绘制规范
   ├─ scripts/
   │  ├─ load_calc.py                负荷计算器（输出四张表）
   │  └─ svg_common.py               电气图元库（系统图＋平面图）
   └─ templates/
      ├─ 临时用电专项方案模板
      └─ 方案自检清单（40 条）

五份参考资料，是知识的底座

几条真正写进知识库的硬条文（按 GB 50054-2011 / GB 50055-2011 原文提取）：

• 3.2.2：导体截面必须同时满足载流量、压降、机械强度、短路稳定四个条件
• 3.2.14：PE 最小截面——相线 ≤16 mm² 取同截面；16~35 mm² 取 16 mm²；＞35 mm² 取相线 1/2
• 6.3.3：过负荷保护 IB ≤ In ≤ Iz 且 I2 ≤ 1.45Iz
• 6.2.4：线路末端短路电流 ≥ 断路器瞬时整定值的 1.3 倍
• 6.4.3：电气火灾防护 RCD 动作电流 ≥300 mA
• GB 50055-2.2.2：启动时母线电压——频繁启动 ≥90%、不频繁 ≥85%、无敏感负荷 ≥80%
• GB 50055-4.0.2：电焊机熔断器 Ir ≥ 1.25·Ieh·√εh（电阻焊机取 0.7·Ieh）

两个能真跑的脚本

load_calc.py——输入设备清单（JSON），自动输出表 A 设备表 → 表 B 分组计算 → 表 C 汇总 → 表 D 选型结论，四张表一气呵成。

svg_common.py——电气图元库，系统图和平面布置图共用一套符号：变压器、柴油发电机、配电箱、塔吊、电缆路由、指北针、比例尺。画图即调函数，参数化、可复用。

创建七步

# 1 初始化目录
init_expert.py temp-electricity-plan --type agent --path <plugins>

# 2 写 plugin.json（身份证：名称、分类、简介、快捷提示语）
# 3 写 agents/*.md（人设与硬性规则）
# 4 写 skills/*/SKILL.md + references + scripts + templates
# 5 生成头像（512×512 PNG，放 avatars/expert.png）

# 6 校验
validate_expert.py <专家目录>

# 7 注册 + 打包
register_expert.py <专家目录> --session-id <id>
package_expert.py <专家目录> <输出目录>

六、一个必须告诉你的事实：规范 PDF 有"真假"之分

这次踩的最大一个坑，值得单独说。

我准备了四份规范 PDF 喂给专家，结果只有一半能用：

扫描件没有文字层，AI 提取出来基本等于空白。

所以：

• 如果你的规范 PDF 是扫描件，AI 只能靠通用知识来写——条款号必须人工核准；
• 想让专家的条文引用精确到条款号，请提供带文字层的电子版；
• 本机没装 OCR 的话，别指望自动识别，图文混排的公式表格识别率很差。

一句话：喂给 AI 的知识，质量决定产出的质量。 垃圾进，垃圾出，这条在工程领域尤其成立。

七、踩过的坑，给你省下来

导出 PNG 的完整命令：

msedge.exe --headless=new --disable-gpu --hide-scrollbars ^
  --force-device-scale-factor=2 ^
  --screenshot="图1.png" --window-size=1500,1180 ^
  "file:///D:/xxx/图1.svg"

八、现在怎么用

打开专家中心 → 我的专家 → 临电周工，直接开口就行：

• "根据工程概况和现场设备清单，编制一份完整的施工现场临时用电专项施工方案"
• "做施工用电负荷计算，确定变压器容量、干线电缆截面和各级配电箱开关选型"
• "绘制本项目临时用电总平面布置图和 TN-S 三级配电两级保护供电系统图"

它会按 M0 资料摸底 → M1 用电部署 → M2 负荷计算 → M3 系统设计 → M4 出图 → M5 成文 → M6 自检 七步走完，交付：

方案正文 + 计算书 + SVG 图件 + 2 倍分辨率 PNG + 预览页 + 问题与待补充清单

三条它必须守的规矩（也是我写死在人设里的）：

1. 不编造数据——没有出处的容量、截面、功率，一律标"待补充：XXX（需项目提供）"
2. 矛盾必须明示——资料内部打架时，列出矛盾点、给出建议取值、要求技术负责人复核
3. 不覆盖原件——改你的 Word 方案时先复制再改

九、最后

回头看，这件事真正的价值，不是"省了一次画图的功夫"。

而是把「怎么把一份工程概况，变成一本可报审、可施工、可验收的方案」这件事，从一次性的体力活，变成了一套可复用、可迭代、可交接的流程。

图纸会过时，规范会更新，但把经验结构化地沉淀下来——这件事不会贬值。

下一次项目开工，你不用再从零开始。

你所在的工地，临时用电方案最让你头疼的是哪一步？ 是负荷算不清楚，还是图画不完，还是规范查不到？

评论区聊聊，我挑几个典型问题，下一篇接着拆。

文中方案数据来自真实工程案例，规范条文以 GB 50054-2011、GB 50055-2011、GB 50194-2014、GB 50057-2010、JGJ/T 46-2024 为准，实施前请结合项目实际复核。
