国产化智慧档案平台开发：3D 可视化对接恒温恒湿消毒净化一体机笔记

国产化智慧档案平台开发：3D 可视化对接恒温恒湿消毒净化一体机笔记

物联网 · 盛世宏博 · 智慧档案平台、3D 数字孪生、恒温恒湿消毒净化一体机、Modbus TCP、边缘网关、信创、写后回读、安全联锁

一、先定边界：3D 不是“把设备贴图”，是“空间—设备—事件”三元绑定

很多项目把 3D 做成“库房照片 + 飘数字”，一查就崩：

• 模型坐标和真实安装位差半米
• 点模型看到的是回风温度，不是档案区代表点
• 点“消毒”按钮直接写 UV 使能，人在库房也启动
• 平台宕机，3D 一黑，库房也跟着失守

正确认知：

3D 可视化只做“看得懂、点得动、查得到”；实时调控放边缘网关，策略/审计/报表放平台。

二、信创底座：别只换 CPU，要把数据链路重搭一遍

国产化不是“x86→飞腾/鲲鹏 + CentOS→麒麟/统信”就完事。

坑点：

• InfluxDB 原生包在部分国产 arch 下缺 arm64/rpm，许可也不顺 → 换 TDengine/IoTDB
• 国产平台宣传“支持 Modbus”，但浮点字节序、0x06/0x10 差异、心跳机制适配参差 → 进场前必须拿样机联调

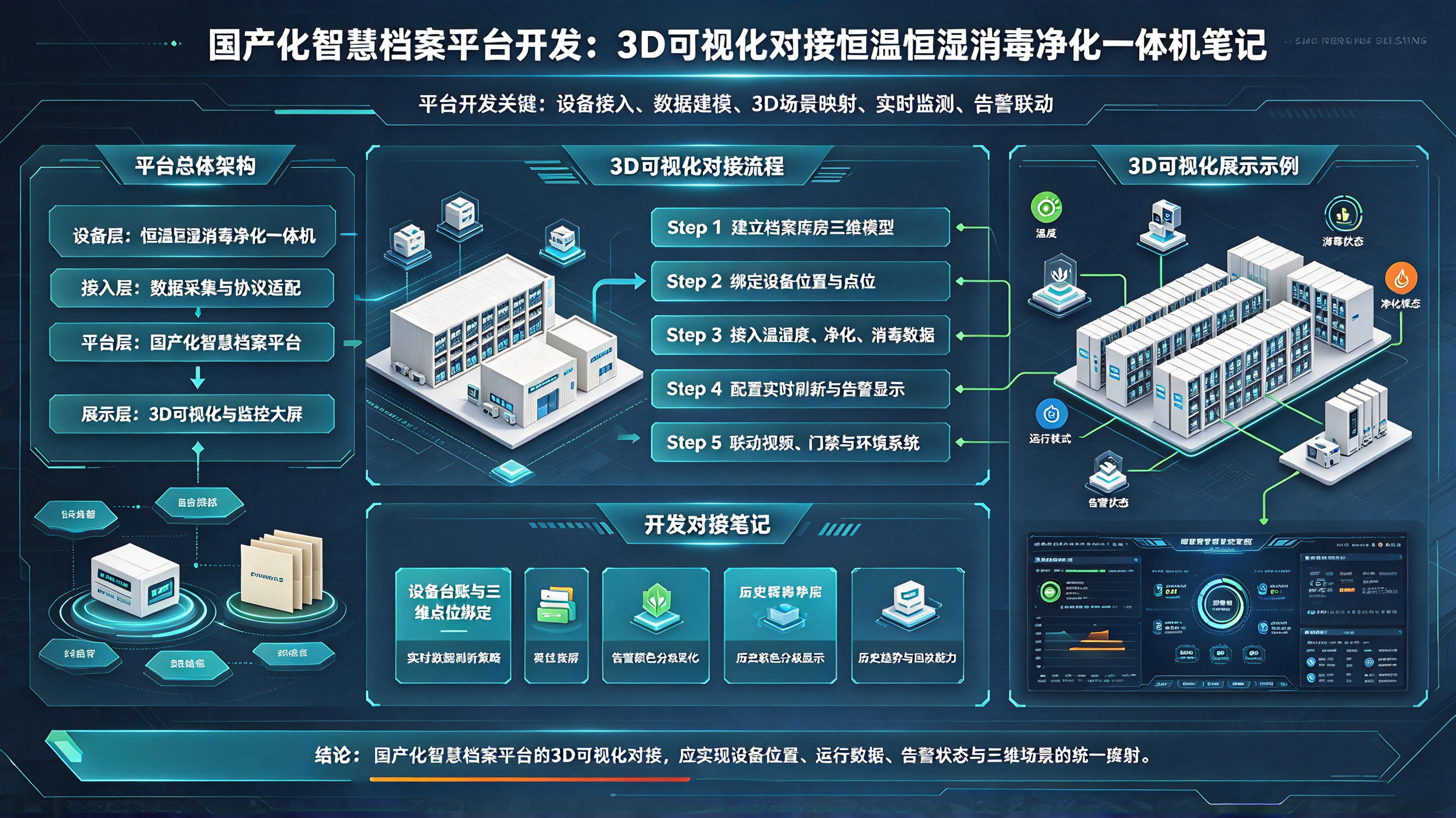

三、接入架构：边缘归一，平台只消费物模型

[恒湿消毒净化一体机]
   ├─ 以太网型：Modbus TCP 502 / PoE 交换机
   └─ RS485 型：Modbus RTU → 串口服务器/边缘网关
        │
        ▼
[信创边缘网关]
   - 多协议：RTU / TCP / SNMP / DI-DO / HTTP
   - 点表映射：40001→temp、40009→purify_enable
   - 字节序/缩放/位域解析
   - 本地闭环：死区、最小运行时长、错峰、消毒互锁
   - 断网自治：按 EEPROM 参数继续跑，恢复后补传
        │  MQTT / Modbus TCP（北向统一）
        ▼
[国产化智慧档案平台]
   - 孪生数据总线：asset_id + space_id + metric + ts + quality
   - 防护域中台：防潮/防高温/防霉/防尘/防有害气体…
   - 规则引擎：阈值+趋势+死区+优先级仲裁
   - 审计中心：谁/何时/旧值/新值/回读结果
        │
        ▼
[3D 可视化]
   - 模型=设备，颜色=状态，弹窗=事件，按钮=经审计的下发

平台不拼 Modbus 帧、不算 CRC、不处理字节序——这些是网关的活。

四、3D 模型与一体机的数据绑定（核心笔记）

1. 空间标识体系

space_id: "3F-WS-A-03"
space_path: [县档案馆, 3F, 文书库A, A区, 03列]
position: {x:12.34, y:5.67, z:1.50}
bound_assets:
  - TH-A03-01   (回风温湿度)
  - HME-A03-01  (恒湿净化一体机)
  - PM-A03-01   (PM2.5/TVOC)

模型只存“形状+位置”，数据通过 space_id 动态绑定。换传感器不改模型，只改绑定。

2. 状态驱动渲染

湿度 58~60%RH → 区域黄闪预警；>63%RH → 中台下发除湿；回落 45~60%RH → 回待机。

3. 点击模型能干什么（权限分级）

• 档案员：看实时值、历史曲线、告警记录
• 运维：远程改目标湿度、切自动/除湿/加湿/净化
• 管理员：改联动策略、消警、导出审计
• 任何人点“UV/臭氧” → 平台先查门禁/人体存在/消防/臭氧浓度，不过闸不许写

五、一体机点表：平台侧只要“物模型”，不要“寄存器”

网关向上暴露的 JSON 例子：

{
  "asset_id": "HME-3F-A03",
  "space_id": "3F-WS-A-03",
  "proto": "modbus_tcp",
  "metrics": {
    "temp": 21.4,
    "humidity": 53.2,
    "dewpoint": 11.8,
    "pm25": 18,
    "tvoc": 0.03,
    "ozone_ppm": 0.01,
    "filter_life": 87
  },
  "state": {
    "run_mode": "const_hum",
    "purify": true,
    "uv": false,
    "ozone": false,
    "fan_fault": false,
    "water_shortage": false
  },
  "control": {
    "local_remote": 1,
    "safety_interlock": 0,
    "target_rh": 55.0,
    "deadband": 5.0
  },
  "quality": "good",
  "ts": 1761111111
}

3D 绑 state.run_mode 和 metrics.humidity，不绑 40001/40009/40018。

六、写控安全链：3D 点一下背后发生什么

以“平台/3D 下发目标湿度 52%RH”为例：

1. 鉴权：账号有无“环境调控”权限
2. 读 local_remote → 必须=1（远程受控），否则告警“设备未切远程”
3. 读 safety_interlock → 门开/有人/烟感/水浸/臭氧超 → 拦截并写审计
4. 网关按设备模板写：
   - A 厂：0x06 写单寄存器
   - B 厂：0x10 写多寄存器
   - C 厂：先写 0x0030=0x55AA 解锁
5. 写 target_rh=520（×0.1）、deadband=50（×0.1）
6. 回读 40001/40009/40018 → 不一致标 WriteVerifyFailed
7. 成功 → 发状态事件 + 审计：who/when/before/after/raw/result

3D 按钮不是“发 Modbus 帧”，是“提交一个受控意图”。

七、联动规则：3D 里“看得见”的十二防片段

规则优先级：

消防 > 门禁/有人 > 臭氧安全 > 消毒指令 > 日常恒湿/净化 > 人工点按

八、3D 与实时控制的责任切分（最容易写错）

平台抢边缘的实时权 → 断网就瘫；3D 抢平台的审计权 → 出事说不清。

九、开发落地顺序（别一上来做炫酷大屏）

1. 拿 1 台一体机 + 2 测点做点表联调（偏移/缩放/字节序/0x06 or 0x10）
2. 边缘网关跑 72h：轮询、断网缓存、写后回读、互锁
3. 建空间树：楼栋→库房→分区→架列→设备位（BIM/CAD 轻量化）
4. 3D 先画 1 个库房：墙/架/一体机/测点，绑实时值
5. 接门禁/水浸/烟感，跑安全联锁
6. 做湿度云图、消毒时段、滤网寿命、臭氧通风链
7. 最后上领导大屏、漫游、粒子特效

十、验收口径（信创+3D+一体机）

• 3D 模型坐标与实际安装位误差 ≤5cm（或按 BIM 精度）
• 点模型看到的值 = 该空间代表点值，不是回风单点冒充
• 写操作回读一致率 100%
• 门开 → UV/臭氧停 ≤1s，3D 红叉+审计
• 断网 72h 一体机本地自持，恢复补传不重不漏
• 浮点/缩放/字节序全对，无 250℃ / 1000%RH
• 十二防事件五段留痕：触发→判定→执行→回读→审计
• 信创栈：CPU/OS/DB/中间件均有兼容证明或实测报告

十一、一句话收口

国产化智慧档案平台里，3D 可视化对接恒湿一体机，3D 是“空间操作系统”的壳，边缘网关是“工业翻译官+仲裁者”，平台是“策略与审计大脑”，一体机是“执行手脚”。 别让前端按钮直接写 40009 bit0，别让平台算 CRC，别让大屏关机时库房失守——三层职责切清，数字孪生才不是 PPT 孪生。
