项目踩坑实录：恒湿消毒净化一体机 RS485 总线干扰造成平台数据跳变

项目踩坑实录：恒湿消毒净化一体机RS485总线干扰造成平台数据跳变

物联网 · 盛世宏博 · 恒湿消毒净化一体机、RS485、Modbus RTU、数据跳变、地环路、终端电阻、动环平台

近期在调试一套工业环境监控系统时，遇到了关于Modbus连接保持的问题。这次不是以太网探头，也不是PoE，而是老问题新场景：18台四合一恒湿消毒净化一体机挂RS485，平台温湿度曲线白天“抽风”——温度从22.4℃跳到38.7℃再回22.1℃，湿度在47%和93%之间乱蹦，CRC错误日志每分钟几十条。先以为是点表缩放填错，最后抓波形才发现：物理层早烂了。

一、现象：平台“有数”，但数是鬼画的

• 温度：22.3 → 25.9 → 3276.7 → 21.8 → -40.0
• 湿度：52% → 100% → 0% → 58% → 65535
• 报警：防潮/防高温误告警轮流弹
• 规律：变频器/压缩机/臭氧电源一启停，跳变就密集
• 夜里负载低，曲线反而稳

这种“有时好有时炸”的不是协议bug，是典型RS485物理层被干扰。

二、根因复盘：五个坑叠一起

1. 屏蔽层两端接地 → 地环流

各一体机分接不同配电箱，地电位差几伏到十几伏。屏蔽层主站端也接、末端柜体也接，变成闭合环路，工频50Hz电流顺着屏蔽层跑，耦合进A/B线，空闲电平被抬偏，采样点错位 → CRC挂、数值飞。

2. 终端电阻乱加

8台一体机，每台DIP里终端电阻都ON。两个120Ω并联理论60Ω，8个并联直接掉到十几欧，驱动器拉不开差分电压，末端设备回帧畸变。近距离低速还能蒙，19200波特一上就崩。

3. 星型分支

弱电井放个接线盒，从盒子放射出5根线到各柜。分支3米多，波特率19200下支路口就是反射源，那几台“时通时断”。RS485只认手拉手菊花链，分支最好<0.3m。

4. 485线和动力线同槽

压缩机、电加热、UV/臭氧电源线和RS485屏蔽线绑一块走。变频器/PWM设备启停瞬间，共模尖峰直接灌进总线，表现就是“设备一动，平台抽风”。

5. 轮询太密 + 缩放没隔离

网关100ms轮询18台，一体机MCU处理不过来，偶发丢尾字节；平台又把0xFFFF当真值、int16负数当正数，跳变被“翻译”得更离谱。

真因排序：地环路 > 终端电阻错 > 同槽平行 > 星型分支 > 轮询过密 > 缩放显示错。 前四项不修，后面再怎么改点表都是掩耳盗铃。

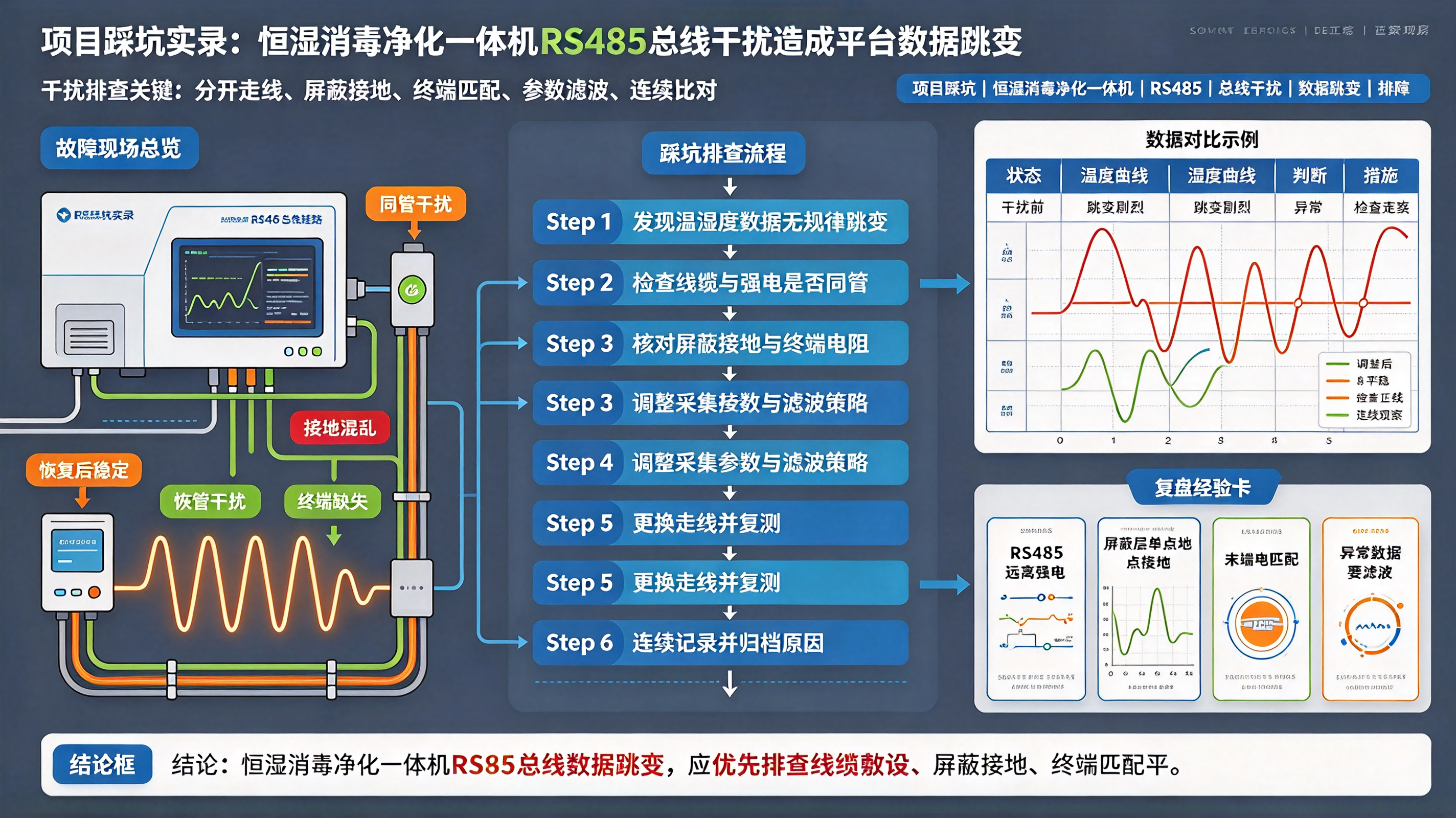

三、排查顺序（现场用得上）

1. 断电测 A-B 电阻：≈60Ω 正常，≈120Ω 只一端有终端，十几Ω 终端加多了，∞ 没终端
2. 上电测空闲 A-B 差分电压：应稳定 >200mV；在0附近晃 = 偏置/地环问题
3. 示波器抓末端A/B：看振铃、边沿过冲、空闲漂移（主站侧好看≠末端好）
4. 单台单独挂：值稳 → 总线/地址/干扰问题；单台也飘 → 设备接口板受潮/坏
5. 拔掉动力同槽那段、临时飞一根独立屏蔽线 → 跳变消失 = 耦合路径实锤
6. 改单端接地 + 拆多余终端 + 降9600 + 分桶轮询 → 看48h误码率

高湿环境还有个隐藏项：湿膜/冷凝水让一体机内部RS485接口板吸潮，MAX485类芯片误码率抬头，接口板喷三防漆、接线口加硅胶圈是档案库标配。

四、整改动作（写进方案能落地）

物理层

• 拓扑改手拉手，分支≤0.3m，取消星型接线盒
• 终端电阻：仅总线首尾各1个120Ω±1%金属膜，中间全部OFF
• 屏蔽层单端接地（主站/控制柜PE），末端绝缘悬空，不接柜体、不接动力地
• 485线换RVSP 2×0.75/1.0 双绞屏蔽，与动力线分槽≥30cm，交叉垂直90°
• 跨配电区域用隔离型串口服务器/网关，把通讯地与现场地切开
• A/B线加双向TVS（如SMBJ6.5CA），共模扼流磁环各端一只

协议/平台层

• 波特率 9600-8-N-1（长距离/干扰大直接4800），别堆19200/115200
• 网关轮询：单台≥1s，18台分3组错峰，禁止100ms狂问
• 质量戳：0xFFFF/0x7FFF/0x8000/65535/32767 → quality=bad，不进曲线、不进告警
• int16有符号解码，负数补码别当大正数
• 写后回读；消毒/UV/臭氧走安全状态机，不靠“写1就开”
• 单总线≤16台，超了加分线/中继/边缘网关，别信“芯片支持247”

五、改完后的对照

六、关键经验

1. RS485上“平台数据跳变”九成不是软件问题，是先有物理层畸变，再有CRC破坏，最后被缩放/类型配置放大成鬼图。
2. 屏蔽层两端接地是工业现场头号伪优化：本想抗干扰，实则造地环。
3. 终端电阻“加了总比不加好”是谬论，加错位置比不加更糟；永远只首尾两端。
4. 一体机挂RS485，压缩机/UV/臭氧电源是干扰源，不是温湿度本身；布线离动力线远一点，比调100个参数都管用。
5. 平台侧必须做质量戳和类型解码，0xFFFF当“65535%RH”比掉线更危险——掉线能发现，假数据会霉档案。
6. 大规模一体机别硬塞单总线：16台是工程红线，跨库房走边缘网关以网回传，底层烂总线在网关里消化。
7. 排查顺序别反：先电阻、再电压、再波形、再单台、再点表，最后才动业务规则。
8. 恒湿消毒净化一体机的通信稳定，不是“Modbus通了”，是“强电、地、线、终端、轮询、质量戳”六件一起对。
