近期在调试一套工业环境监控系统时，遇到了关于Modbus连接保持的问题。前面把单台以太网探头、配电室布线、PoE防护、IP规划都讲过了；这篇进到“上百台、跨五六个品牌”的尺度：A厂温度放40001、INT16×0.1，B厂放30002、UINT16原值0~1000，C厂温湿度拼成IEEE754 float占两个寄存器，D厂把整数和小数拆两个寄存器，E厂Unit ID默认255、端口是1502。大规模动环里，真正拖进度的不是Ping不通，是点表归一化、缩放重复、字节序错、地址基不一致、轮询把低端MCU打爆。

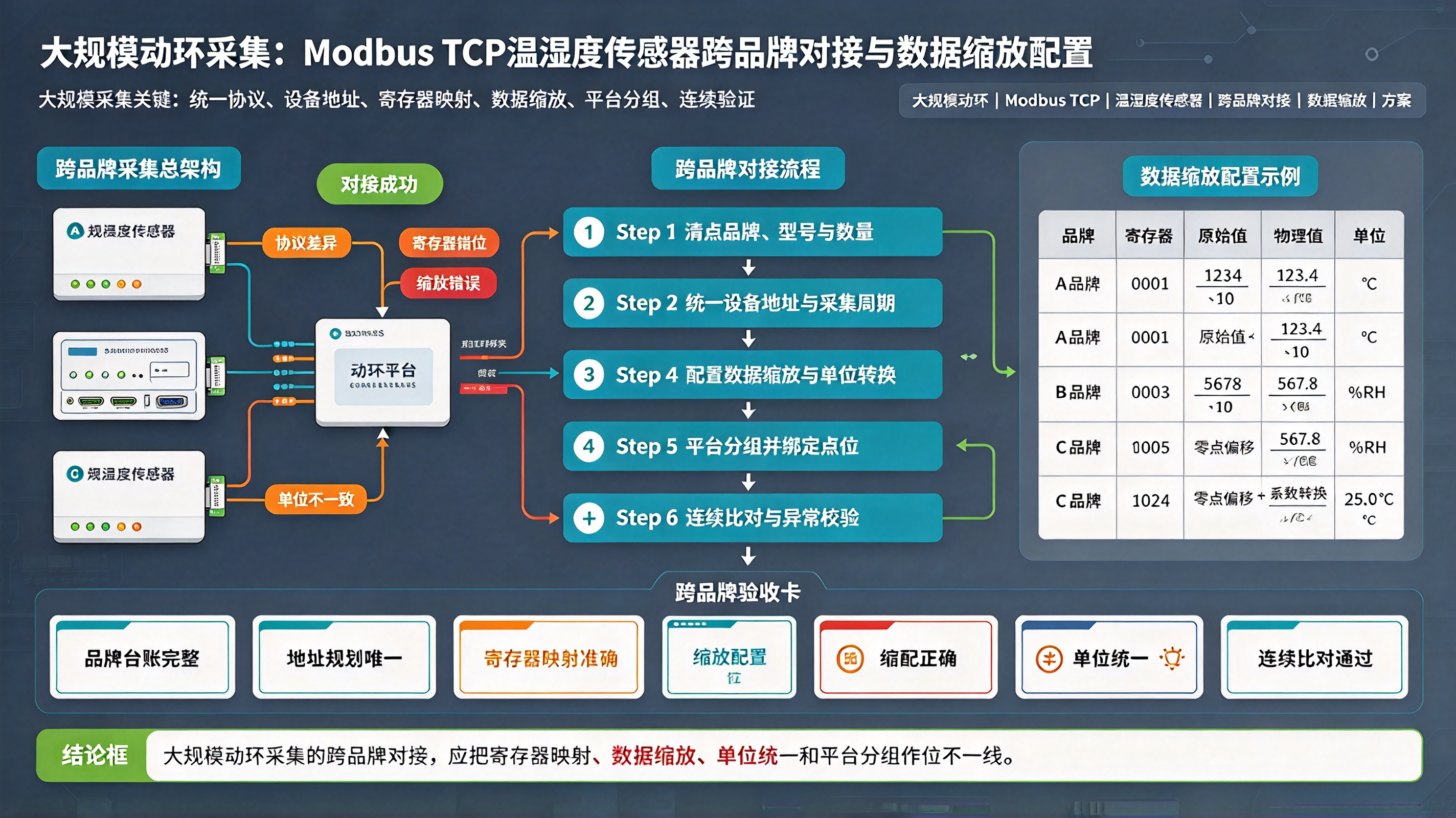

一、跨品牌先建“设备模板”，别逐台配

大规模接入第一原则：先抽象模型，再填实例。

template:
  brand_a_eth_th:
    transport: modbus-tcp
    port: 502
    unit_id: 1
    temp: {block: holding, offset: 0, type: int16,  scale: 0.1, unit: ℃}
    humi: {block: holding, offset: 1, type: uint16, scale: 0.1, unit: %RH}
  brand_b_eth_th:
    transport: modbus-tcp
    port: 502
    unit_id: 1
    temp: {block: input, offset: 1, type: int16,  scale: 0.1}
    humi: {block: input, offset: 2, type: uint16, scale: 0.1}
  brand_c_eth_th:
    transport: modbus-tcp
    port: 8899
    unit_id: 0
    temp: {block: holding, offset: 0, type: float, wordorder: abcd}
    humi: {block: holding, offset: 2, type: float, wordorder: abcd}

平台侧只认统一物模型：

env.temp ℃ / env.humi %RH / env.dewpoint ℃ / env.quality / env.ts

南向千奇百怪，北向一个样子。

二、地址基：0-based / 1-based / 40001 体系

跨品牌翻车第一名就是地址偏移。

铁律：先用 mbpoll/Modbus Poll 读原始十六进制，确认值，再进组态绑定，别在画面上盲调。

mbpoll -a 1 -t 3 -r 1 -c 8 192.168.10.21
# 0x00e2 = 226 → 22.6℃
# 0x0216 = 534 → 53.4%RH

读出来是 224 不是 22.4 → 缩放没配；读出来是 2.224 → 缩放被用了两次。

三、数据缩放：原始值、工程值、显示值三层分离

3.1 推荐架构

寄存器原始值  →  驱动/网关做缩放  →  平台存工程值  →  前端原样显示

• 驱动返回原始值，平台做 value = raw * scale + offset → 排障最清楚
• 驱动做一遍、HMI又做一遍 → 22.4 变 2.24
• 平台做、规则引擎又做 → 告警阈值全歪

3.2 常见缩放形态

负温坑：-5℃ 补码是 0xFFFB=65531，按无符号读成 6553.1℃。

3.3 质量戳必须一起配

0xFFFF / 0x7FFF / 0x8000 → quality=bad，不进PID、不进告警
65535%RH、−273℃、32767 → 一律先判故障占位

四、字节序 / 字序：32位值和float的四大排列

16位值一般 Big Endian（高字节在前）；32位 UINT32 / INT32 / IEEE754 float 跨两个寄存器，排列有四种：

ABCD  高字在前、字内大端（多数工业PLC）
CDAB  低字在前
BADC  字序不变、字内字节交换
DCBA  全反

实测方法：

1. 设备写已知值 22.5 / 53.4
2. Wireshark抓响应字节
3. 驱动里切 Word Swap / Byte Swap
4. 显示对了就锁死进模板

别只信手册：同品牌不同固件批次，float排列都能变。

五、大规模轮询：别把低端MCU轮死

5.1 单台轮询参数

timeout: 2000~5000ms
retry: 2~3
poll: 1~5s（温湿度是慢变量）
单设备并发连接：1（长连接复用）

5.2 100台以上的做法

Modbus 单次读寄存器上限 125；低端以太网探头 MCU 连接池可能只有 5~10，多主站并发写会 RST 抖动。

六、跨品牌归一化点表（可直接当交付物）

交付时不交“寄存器地址”，交“平台点位↔各厂映射对照表”。

七、Unit ID / 端口 / 白名单：跨品牌隐形坑

• 端口：502 / 1502 / 8899 / 6000 都有，不查手册必连不上
• Unit ID：1 / 0 / 255 / 序列号哈希，MBAP里填错响应全丢
• 白名单：有的厂固件只允许网管VLAN特定IP连502
• 功能码：温度放输入寄存器（04）还是保持寄存器（03），品牌间不统一
• 写阈值：FC06不支持、必须FC16；写前需unlock寄存器

八、边缘网关在大规模场景的价值

[100台跨品牌探头]
      ↓ Modbus TCP（网关南向长连接）
[边缘网关：点表归一+质量戳+本地缓存+断网补传]
      ↓ MQTT/OPC UA/Modbus TCP（北向单主站）
[动环平台 / SCADA / NMS]

收益：

• 多主站收敛，探头不被打爆
• 字节序/缩放在网关配一次，平台零转换
• 探头固件升级/换品牌，平台物模型不动
• 断网：网关写本地SQLite/Flash，恢复带 collect_ts 补传

九、联调顺序（大规模项目别跳）

1. 单台：Ping → TCP502 → mbpoll读原始值
2. 单台：确认 block / offset / 类型 / scale / 字节序
3. 单台：写设定值→回读→校验
4. 同品牌批量：模板下发，抽10%复核
5. 跨品牌：建归一化点表，平台侧只认 env.*
6. 分桶轮询：按VLAN/网段/区域错峰
7. 压力：模拟200点并发，看网关CPU/探头掉线/补传完整率
8. 注入故障：拔线/断电/改IP/满寄存器读 → 质量戳+告警+补传都对
9. 交付：IP-MAC-端口-位置-模板版本 五联台账

十、关键经验

1. 大规模动环不是“能读出来”，是“一千个点读出来都解释得一致”。
2. 地址基（0/1/40001）和缩放（×0.1 / /10 / float）是两个独立坑，叠一起就是天书数据。
3. 跨品牌先写模板再填实例；逐台配点表 = 后期维护自杀。
4. 32位值/浮点不实测字节序，平台显示就是 NaN / 几万度 / 负273℃。
5. 缩放只在一层做：驱动做就平台别做，平台做就驱动回原值。
6. 100台以上必须边缘网关代理，直连式架构在探头MCU连接池上必崩。
7. Unit ID、端口、功能码、白名单，比“精度±0.3℃”更容易让项目卡三天。
8. 交付物不是“设备通了”，是：归一化点表 + 模板版本 + 五联台账 + 故障注入报告。
