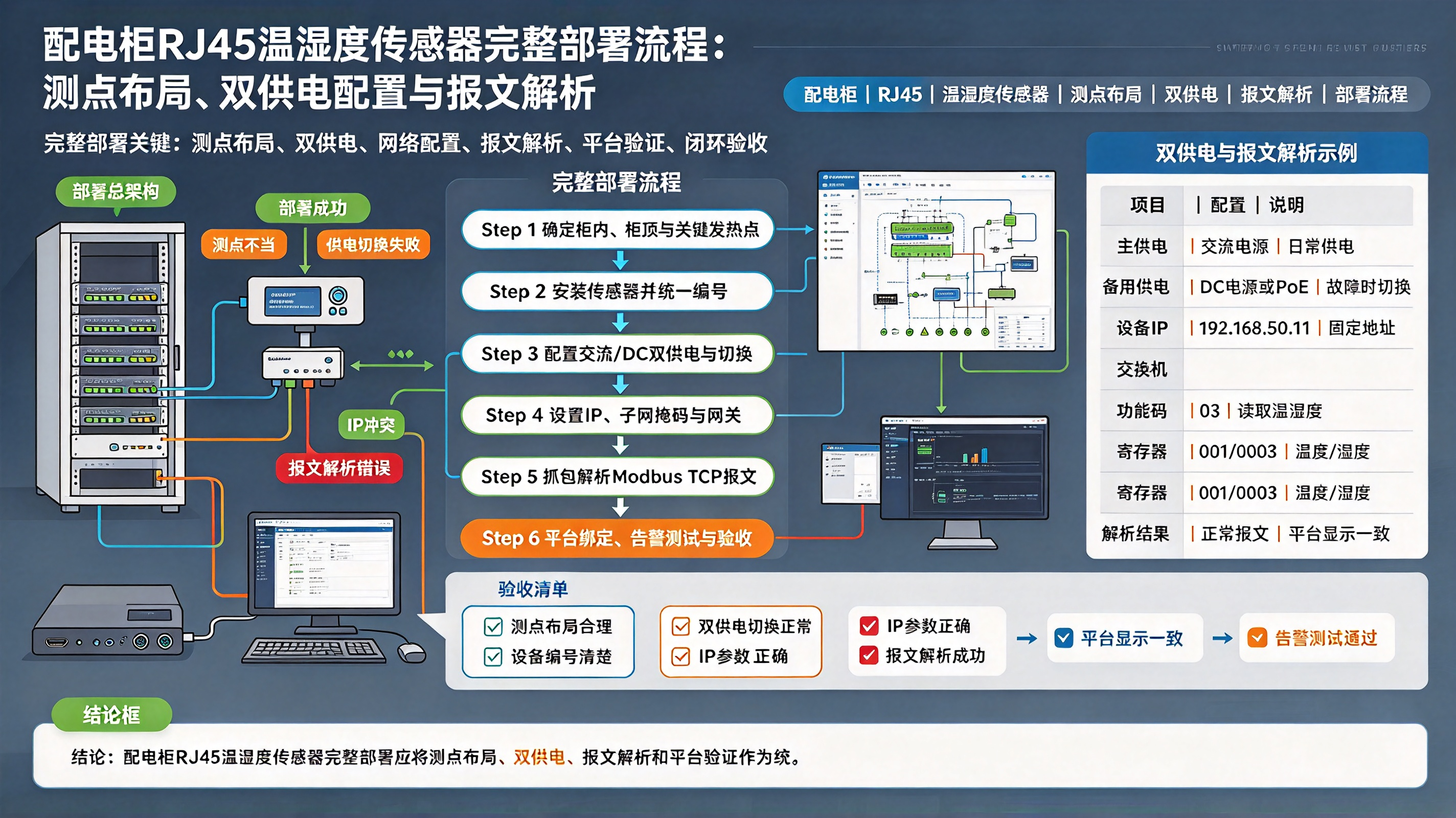

配电柜RJ45温湿度传感器完整部署流程：测点布局、双供电配置与报文解析

配电柜RJ45温湿度传感器完整部署流程：测点布局、双供电配置与报文解析

物联网 · 盛世宏博 · 配电室动环

一、配电柜场景先定调：测的是“柜内微气候”，不是“配电室大环境”

配电柜里温度分布极不均匀：

• 母排/断路器/接触器/变频器 = 高热、强电磁、电场畸变区
• 二次室/电缆室/母线室 = 环境温湿度代表区
• 柜门/出风口 = 最不能装传感器的位置

所以 RJ45 温湿度传感器在配电柜里干两件事：

1. 监测柜内整体温湿度，防过热、防凝露
2. 给风扇/加热器/除湿器提供联动输入（不直接带负载，走 DO/平台）

母排连接点温度要用接触式测温或红外，别指望环境温湿度传感器代替。

二、测点布局：按“柜型优先级 + 隔室”布，不按柜数平摊

1. 必装柜型

• 主进线柜
• 母联柜
• 大容量馈线柜
• 电容器补偿柜（电容对温度极敏感）
• 变频器/软启动柜
• UPS 进线/整流柜

2. 可不装/缓装

• 小容量照明出线柜
• 检修插座柜
• 纯端子过渡柜 用相邻柜数据做区域覆盖即可。

3. 单柜点数规则

4. 安装位置硬规则

• 距带电体 ≥30cm，距母排/断路器出线端更远
• 避开加热器、风扇出风口、空调直吹、柜门缝隙
• 探头悬空，不贴金属柜壁、不进线槽热区
• 探头朝下或水平，防灰堆积
• 主机走 35mm DIN 导轨，留在二次室/导轨安全区；探头用分体线伸到热点附近
• 柜内走线沿原二次线槽，与动力电缆间距 ≥10cm，屏蔽线单端接地（交换机侧）

5. 典型点位命名

PDS-A01-INLET    进线柜A01-二次室
PDS-A02-BUS      母联柜A02-母线室
PDS-A03-FEED     馈线柜A03-电缆室
PDS-A04-CAP      电容柜A04-中部
PDS-A05-VFD      变频柜A05-风道回风

三、双供电配置：PoE + DC 冗余，不是“两根线都插上”

1. 三种供电模式对比

2. 双供电接线原则

• 选“PoE 优先、DC 备份”或“DC 优先、PoE 备份”，以设备手册为准
• 两条回路来自不同母线段：
  • PoE 接 UPS 后备交换机
  • DC 接直流屏/独立 24V 电源
• 禁止：PoE 和非标 48V 注入器混用 → 烧网口
• 禁止：DC 正极其接到屏蔽层
• 带加热器/除湿模块的型号峰值 8W+，纯 af 不够，用 at 或单独 DC

3. 供电监控必须上点表

平台要能看到：

power_source = PoE / DC / Dual-PoE / Fault
poe_voltage  = 48.2V
dc_voltage   = 23.8V
power_switch_event = 2026-10-22 03:14:22 PoE->DC

不监控供电源，断电切换没人知道，等巡检才发现“昨天其实盲了 8 小时”。

4. PoE 预算

交换机可用 PoE = 标称 × 0.8
单传感器 2~3W，带加热/风扇 8W+
总功耗 = Σ设备峰值 × 1.3
关键柜传感器端口设 PoE Critical 优先级

四、网络与 IP 规划

• 独立动环 VLAN（如 192.168.120.0/24），不和 SCADA/办公网混跑
• 全部静态 IP + MAC 绑定 + 交换机端口绑定
• 工业级 DIN 导轨交换机，宽温 -40~75℃，冗余电源
• 端口强制 100M 全双工，关 EEE（802.3az），开端口隔离
• 上联光纤或双上联，防单点
• Modbus TCP 端口 502，SNMP 161 按需，Trap 162 提前放白名单

五、Modbus TCP 报文解析（配电柜调试必会）

1. 帧结构

Modbus TCP = MBAP(7B) + PDU

无 CRC，靠 TCP 保证可靠传输。

MBAP:
 Transaction ID  2B
 Protocol ID     2B (0x0000)
 Length          2B
 Unit ID         1B

PDU:
 Function Code   1B
 Data            N

2. 读温度+湿度请求

00 01 00 00 00 06 01 03 00 00 00 02

解析：

• 00 01：事务 ID
• 00 00：协议 ID
• 00 06：后续 6 字节
• 01：Unit ID
• 03：读保持寄存器
• 00 00：起始偏移 0 → 对应 40001
• 00 02：读 2 个寄存器（温度、湿度）

40001 = 偏移 0，40002 = 偏移 1。0-based / 1-based 不搞清，读数全错。

3. 响应报文

00 01 00 00 00 07 01 03 04 01 2C 01 F4

• 00 07：后续 7 字节
• 01：Unit ID
• 03：功能码
• 04：返回字节数
• 01 2C = 300 → 30.0℃（×0.1）
• 01 F4 = 500 → 50.0%RH（×0.1）

4. 常见点表（以厂手册为准）

40001 温度   INT16  ×0.1 ℃
40002 湿度   INT16  ×0.1 %RH
40003 露点   INT16  ×0.1 ℃
40101 温度高阈 INT16 ×0.1 ℃
40102 湿度高阈 INT16 ×0.1 %RH
40201 继电器状态 位（风扇/加热/除湿）
40202 继电器控制 写位

5. 32 位/浮点坑

• 温度用 INT16（要负温），别当 UINT16 读
• 运行时间/臭氧/浮点露点占 2 个寄存器
• 字序 ABCD / CDAB / BADC / DCBA 不对 → 解析出 NaN 或 1.2e-34
• 有的厂 40001 返回原始 ADC 值，要按手册公式换算，不是直接 ÷10

6. Wireshark 抓包

过滤条件：

host 192.168.120.21 and tcp.port == 502

看三件事：

1. TCP 三次握手是否成功（端口通不通、连接数满不满）
2. MBAP 事务 ID 是否递增
3. Payload 原始字节和屏显是否一致

抓到大量 TCP Retransmission → 双工不匹配/EMI/POE 电源耦合，不是传感器“飘”。

7. Python 兜底校验

from pymodbus.client import ModbusTcpClient

c = ModbusTcpClient("192.168.120.21", port=502)
if c.connect():
    r = c.read_holding_registers(0, 4, slave=1)
    if not r.isError():
        t = r.registers[0] / 10.0
        h = r.registers[1] / 10.0
        dp = r.registers[2] / 10.0
        print(t, h, dp)
c.close()

六、平台接入与联动（配电柜专属）

1. 采集参数

• 周期：5~30s（温湿度是慢变量，别 200ms 轮一次）
• 离线窗口：60~120s
• 死区：温度 ±0.5℃、湿度 ±3%RH 才上送变化
• 周期上送：60s 一次保活
• 事件：越限/掉线/电源切换/探头故障 立即上送

2. 告警分级（配电柜经验值）

温度 >40℃      预警：关注负荷/散热
温度 >45℃      告警：立即巡检，联动排风扇
湿度 >65%RH    且 露点接近柜内金属温度 → 凝露风险
湿度 >80%RH    告警：启动加热除湿
15min 温升 >5℃ 告警：接触不良/过载前兆

3. 联动走“平台/网关 → DO 模块 → 接触器”

别让传感器直接带风扇：

温度>45 → 平台写 DO1=1 → 智能配电柜启动柜内风扇
湿度>80 → 平台写 DO2=1 → 启动除湿器
门禁/消防事件 → 消杀/加湿按安防规则冻结

电力场景还可走规约转换网关：Modbus TCP → IEC 60870-5-104，温湿度映射遥测、状态映射遥信、通信中断映射 SOE 事件。

七、现场调试顺序

1. 直连笔记本：确认默认IP/配置方式，别猜
2. 单台 PoE 启动：看 Link 灯、屏显、MBAP 能通
3. 单台 DC 启动：拔 PoE，确认切 DC 不重启
4. 双供切换：PoE 断电→DC 顶；DC 断电→PoE 顶；记切换日志
5. Modbus Poll/mbpoll 读 40001/40002，和手持表比对
6. Wireshark 抓包：无重传、无 RST、事务 ID 正常
7. 平台添加：静态IP+MAC+端口绑定，配点表/缩放/字序
8. 写阈值回读：写 40101=280，回读必须是 280
9. 模拟越限：加热枪/湿布靠近，平台告警+DO动作同时发生
10. 故障注入：拔网线/关PoE/关DC/模拟变频器分合闸 → 传感器不重启、不丢审计

八、配电柜高频翻车

1. 探头贴母排 5cm → 测成“载流体温”，不是柜内环境
2. 出风口装传感器 → 变频柜永远 25℃
3. PoE 和非标 48V 注入器混用 → 网口芯片冒烟
4. DHCP 跑生产 → 重启后 IP 被门禁抢走
5. 0-based/1-based 搞反 → 温度读成湿度
6. INT16 当 UINT16 → -40℃ 变 65535-40
7. 浮点露点字序错 → 显示 NaN
8. 屏蔽层双端接地 → 50Hz 地环流，数值周期跳
9. 铜包铝网线 + PoE 90m → 压降重启
10. 传感器直接带 220V 风扇 → 继电器粘死，柜子着火
11. 不监控 power_source → 切电 8 小时没人知道
12. 强干扰时段（变频器合闸）超时设太短 → 误报离线

九、验收红线

• [ ] 关键柜双供电，PoE/DC 切换平台可见、不重启
• [ ] 静态 IP + MAC + 端口绑定，无 DHCP 生产运行
• [ ] 探头距带电体 ≥30cm，不在出风口/柜门/母排正上方
• [ ] 点表：地址/类型/缩放/字序/功能码 全核对，写后回读通过
• [ ] 与标准仪比对：≤±0.5℃ / ±3%RH
• [ ] Wireshark 无持续重传、无 RST 风暴
• [ ] 变频器/断路器分合闸 10 次，传感器不重启不丢数
• [ ] 越限到平台告警 <30s，DO 联动与告警同源
• [ ] 72h 通讯可用率 ≥99.9%
• [ ] 电源切换、探头故障、通讯中断全部进审计日志

十、收口

配电柜里上 RJ45 温湿度传感器，技术不复杂，工程坑全在“电”和“电磁”上：

布局上：热点用分体探头探，环境用主机测，出风口和母排上千万别装。

供电上：关键柜 PoE+DC 双冗余，供电源必须上点表，切换要可审计。

网络上：独立 VLAN、静态 IP、工业交换机、强制百兆全双工、关 EEE。

报文上：MBAP 七字节先读懂，40001=偏移0，INT16×0.1，字序不对全完蛋。

联动上：传感器只上报，风扇/除湿/加热走平台或网关下 DO，不让孩子直接管电。

配电柜环境监控做得好，不是“曲线好看”，是变频器合闸那一刻，传感器还在好好回 00 01 00 00 00 07 01 03 04 …。
