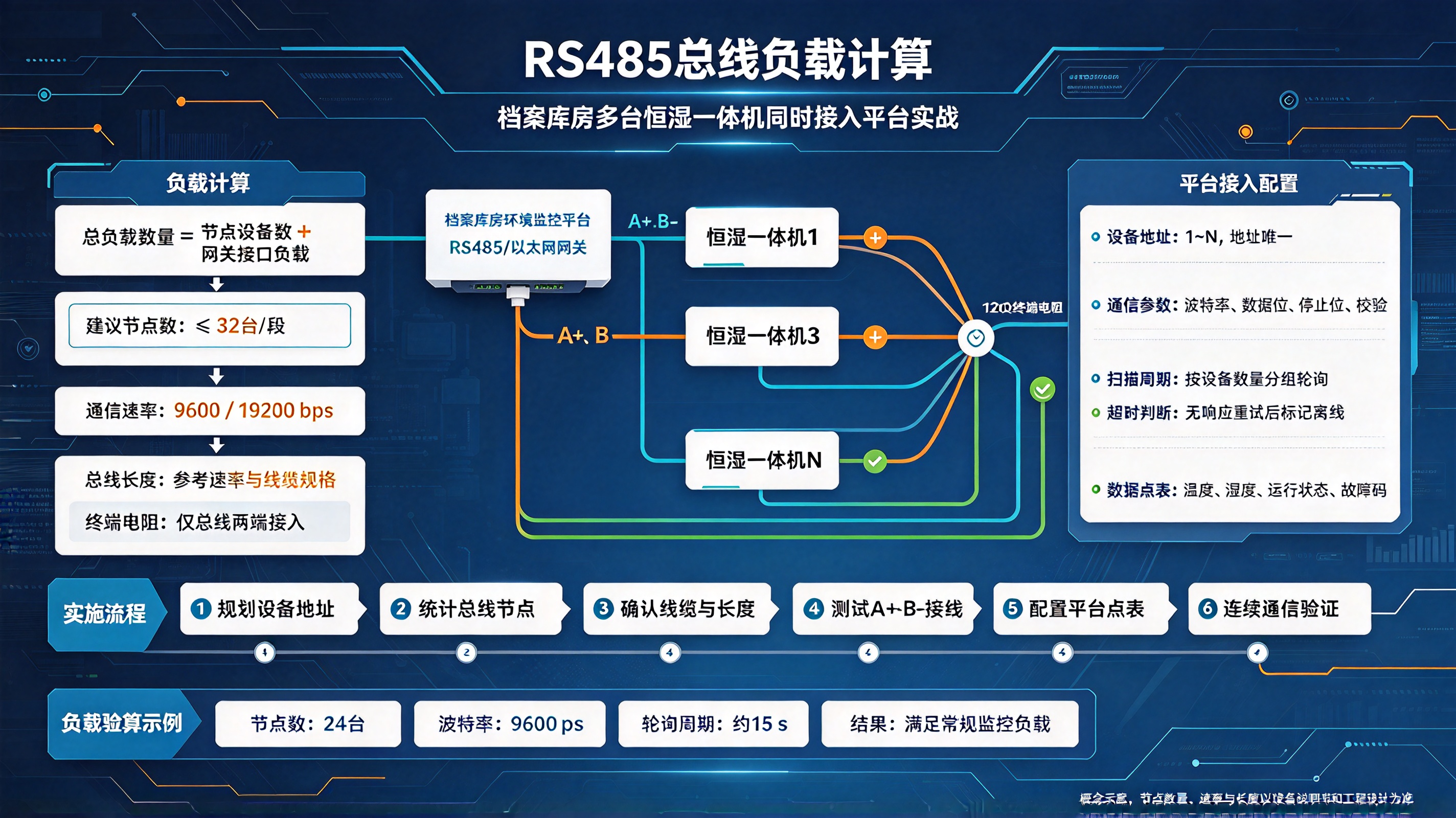

RS485总线负载计算：档案库房多台恒湿一体机同时接入平台实战

RS485总线负载计算：档案库房多台恒湿一体机同时接入平台实战

物联网 · 盛世宏博 · 档案库房 · 恒湿消毒净化一体机 · RS485 Modbus RTU · 总线负载

关键词：RS485单位负载、UL、终端电阻、恒湿一体机、Modbus RTU、总线分段、菊花链、偏置电阻、驱动能力 标签：#物联网 #Modbus #RS485 #POE供电 #腾讯云 #Python #机房监控 #档案库房 #恒湿消毒净化一体机

一、先破一个误区：能挂256台 ≠ 该挂256台

芯片手册写“1/8 UL 支持 256 节点”，那是直流输入负载理论值，不是工程建议值。

恒湿消毒净化一体机和温湿度变送器不一样：

• 一体机带风机、压缩机、湿膜、UV/臭氧消毒电源，是重从站
• 启动瞬态会拉电流、耦合噪声
• 写指令涉及“解锁→写设定值→回读→安全联锁”，帧长、轮询节奏都比单纯读温度重
• 档案库房要求连续达标（14~24℃ / 45~60%RH），总线一抖就是温湿度越限

所以档案库房一体机接入，负载要算两层：

1. 电气负载：单位负载 UL 有没有超 32 UL
2. 工程负载：轮询周期、启动冲击、误码率、故障隔离

二、RS485 单位负载（UL）怎么算

RS485 标准（TIA/EIA-485-A）：

• 1 UL = 12kΩ 输入阻抗 = 12V 下 1mA 漏电流
• 单驱动器最多扛 32 UL
• 两端 120Ω 终端电阻并联后 = 60Ω，本身就在吃驱动电流

公式：

UL_total = Σ 每台设备单位负载
要求：UL_total ≤ 32 UL

N_max = 32 / 单台UL

混合挂网示例：

20台 1/8 UL 一体机 = 20 × 0.125 = 2.5 UL
12台 1 UL   老款机 = 12 × 1     = 12  UL
---------------------------------------
合计 14.5 UL  < 32 UL   ← 电气上合法

但工程上这 32 台不能都扔一条总线。

三、终端电阻也要算进“负载”

很多人只算接收器，不算终端电阻：

两个 120Ω 终端：120 // 120 = 60Ω
N 台接收器并联：Rin_eq = Rin / N
总线总负载：R_bus = 60Ω // Rin_eq

例：64 台 1/4 UL（48kΩ）

Rin_eq = 48000 / 64 = 750Ω
R_bus = (1/750 + 1/120 + 1/120)^-1 ≈ 54.5Ω

标准驱动器测试条件就是 54Ω，能跑；但再叠偏置电阻、长线衰减、一体机启动噪声，余量就没了。

偏置电阻（fail-safe bias）还要再吃 2~4 UL 余量，别把 32 UL 用满。

四、档案库房一体机：工程上限比理论小得多

4.1 经验值

结论：档案库房恒湿一体机，单 RS485 段按 6~8 台设计，16 台是红线，32 台是物理层赌博。

4.2 为什么不能“32 台一条线”

• 半双工总线同一时刻只能一个设备说，32 台一体机全量轮询要几秒到十几秒
• 一台 UV 消毒状态刷飞，主站重试会把整段拖慢
• 一台收发器击穿/地电位串入，32 台全盲
• 写“目标湿度”时要解锁，广播或重试容易写串地址
• 档案库房跨防火分区，一条线穿墙本来就不该

五、实战：3 层档案库房 18 台一体机怎么分

1F 纸质库A  4台  → BUS-A1 → GW-01 COM1
1F 纸质库B  4台  → BUS-A2 → GW-01 COM2
2F 特藏库   3台  → BUS-B1 → GW-02 COM1
2F 胶片库   3台  → BUS-B2 → GW-02 COM2
3F 综合库   4台  → BUS-C1 → GW-03 COM1

• 每个 COM 口是独立主站
• 一段坏了只影响一个区
• 网关把 RTU 转 TCP/MQTT，平台不碰串口
• 跨楼层用隔离型串口服务器，不共地

负载核算（假设一体机都是 1/4 UL）：

每段最多 4 台：4 × 0.25 = 1 UL
加终端60Ω + 偏置 ≈ 仍远小于 32 UL
→ 电气余量巨大，瓶颈在轮询和应用层，不在 UL

六、负载算完后，物理层四条硬规矩

1. 菊花链，不星型、不树型，分支 ≤1m
2. 两端 120Ω 终端，中间节点终端跳线全关（三个终端=40Ω，四个=30Ω，驱动被拖死）
3. 屏蔽双绞线 RVSP 2×1.0，屏蔽层单端接地
4. A/B/GND 都接，跨库房不加 GND 地电位差一大就丢帧

波特率：

• ≤200m：9600 8N1
• 200~400m：4800
• 400m 或 强干扰：降速 + 隔离中继
• 别在 18 台一体机总线上跑 115200 找刺激

七、平台侧该看的不是“挂了多少台”，是这 5 个指标

CRC 一高，先量：

• A-B 空闲电压 ≥200mV（理想 1.5~3V）
• 两端对 A/B 量：≈60Ω
• 示波器看上升沿振铃、地电位

别一上来改代码。

八、典型坑（恒湿一体机专属）

1. 出厂全站号 1 → 并网即假死
2. 终端电阻每个一体机都焊 → 阻抗崩了
3. 消毒模块和湿度模块同地址不同寄存器区，轮询太密把消毒状态刷飞
4. 一台收发器被地电位烧，拖全总线 → 没用隔离网关
5. 平台发广播地址 0 做“自动发现” → 多机同时回，总线碰撞
6. 32 台一条线，理论能挂，实际梅雨季误码率飙到 5%
7. 只接 A/B 不接 GND → 跨库房地电位差随机丢帧
8. 轮询 100ms 一台 → 总线像被 DDOS

九、上线前负载与分段检查表

• [ ] 每台一体机 UL 等级查 datasheet（1 / 1/4 / 1/8）
• [ ] 单段 UL_total ≤ 32，且留 ≥25% 余量
• [ ] 单段一体机数 ≤16，优选 6~8
• [ ] 终端电阻只在两端，中间全关
• [ ] 屏蔽层单端接地，强电分槽 ≥30cm
• [ ] 地址 1~N 不冲突，广播地址禁用自动发现
• [ ] 网关每 COM 独立主站，断网本地缓存
• [ ] 写设定值：解锁→写→回读→面板比对
• [ ] 24h 压力测试，CRC<0.5%
• [ ] 拔一台不影响同段其他设备轮询

十、收尾

RS485 总线负载计算不是背“32/128/256”三个数，而是分两步：

电气层：UL_total ≤ 32，终端 60Ω 算进去，偏置留余量。

工程层：恒湿一体机是重从站，单段 6~8 台最稳，16 台红线，多库房走多串口隔离网关，平台只看到设备模型，底层总线问题在边缘消化。

档案库房的环境数据是要过验收、过审计、过十年保存期考验的——

总线设计保守一点，夜里不用爬起来重启网关。

十一、一句话给方案岗

写方案时别写“RS485 支持 256 台”； 写“单段 ≤8 台恒湿一体机，1/4 UL 器件，UL 占用 ≤2 UL，余量 >90%；超 16 台分段，跨库房走隔离网关”——这才是能签字的写法。
