我把「限流器」画成了一台会动的机器：Anatomy 开源项目拆解

一、先说件我自己的破事

上个月给两个新同事讲限流。

我在白板上画了三个框：网关、令牌桶、下游服务，中间连两根箭头，一根写「取令牌」，一根写「放行」。讲完我问听懂没，俩人一起点头。

第二天其中一个小伙子端着电脑过来，问了三个问题：桶满了新请求怎么办？令牌是按秒整批补还是每个请求补一次？被限流的请求是排队等着还是直接吐 503？

我当场卡住。这三个问题，白板上那两根箭头一个都答不上来。

后来我把那张白板照下来，越看越觉得别扭：它没错，但它什么也没说。方框加箭头这种图，天生只能表达「谁连着谁」，表达不了「它到底怎么转起来」。而大部分人真正卡住的，恰恰是后半句。

这篇要讲的 Anatomy，就是冲着这个别扭去的。

二、它不画图，它造东西

一句话：Anatomy 是一个给 AI 编码助手用的技能包（Skill），你描述一个技术概念，它给你画一张等距视角的、能交互的立体插图。

但它的做法很反直觉。它不问你「要什么风格的图」，也不给你套模板。它先干一件事：给这个概念发明一个物理对应物，然后把这个东西一块一块造出来。

举几个作者自己写在 README 里的例子，我看了直呼内行：

• 「缓存命中就跳过计算」这件事，它做成一把弹子锁——只有每一根弹子都对齐，锁芯才转得动。不命中？锁不转，白干。
• 「一个 GPU 上下文同时服务多个画布」，它做成一台龙门架绘图仪——只有一个打印头，挨个去 16 个孔位干活。
• 「令牌桶限流」，就是我上面那个白板难题，它做成一只能看见水位的水桶，加一个控制放行速度的阀门。

左边那种图你肯定画过，右边这个才是我想要的。区别不在于好不好看，在于右边这台机器能回答我同事那三个问题：水位就是当前可用令牌，桶的口径就是容量，阀门开多大就是放行速率。你拖一下阀门，水位掉得就快；你不管它，水位自己涨回上限然后溢出去。

这就是它和一堆「AI 画图工具」最本质的分野：别的工具在帮你表达你已经想清楚的东西，它在逼你把没想清楚的东西想清楚。因为你要造一台机器，你就必须回答「这个零件为什么在这儿」。

三、装起来，五分钟的事

不用 API Key，不用 ​​npm install​​，整个仓库大概 10 MB，依赖只有 Node 内置模块。Node 22.20 以上。

# 装给 Claude Code
npx skills add wheresryan22/anatomy -g -a claude-code

# 用 Codex 就把最后一段换成 -a codex
# 用 OpenCode 换成 -a opencode，用 Antigravity 换成 -a antigravity

想装到项目里而不是全局，把 ​​-g​​ 去掉，它会落到 ​​.claude/skills/​​ 下面。

装完直接在会话里敲斜杠命令：

/anatomy 解释令牌桶限流器怎么工作，要能交互

第一次跑我建议别挑大的。仓库里最小的例子是 ​​dial-indicator​​，一个千分表架在量块上，大概 300 行，先拿它练手，看看它出图的节奏和你的耐心能不能对上。

想先看看成品长什么样，直接跑现成的：

git clone https://github.com/wheresryan22/anatomy.git
cd anatomy
node examples/dial-indicator/build.mjs          # 出深色版页面
node examples/dial-indicator/build.mjs --light  # 出浅色版

页面会生成在例子自己的目录里，双击就能开。

四、它画得像「人画的」，是因为它真的在施工

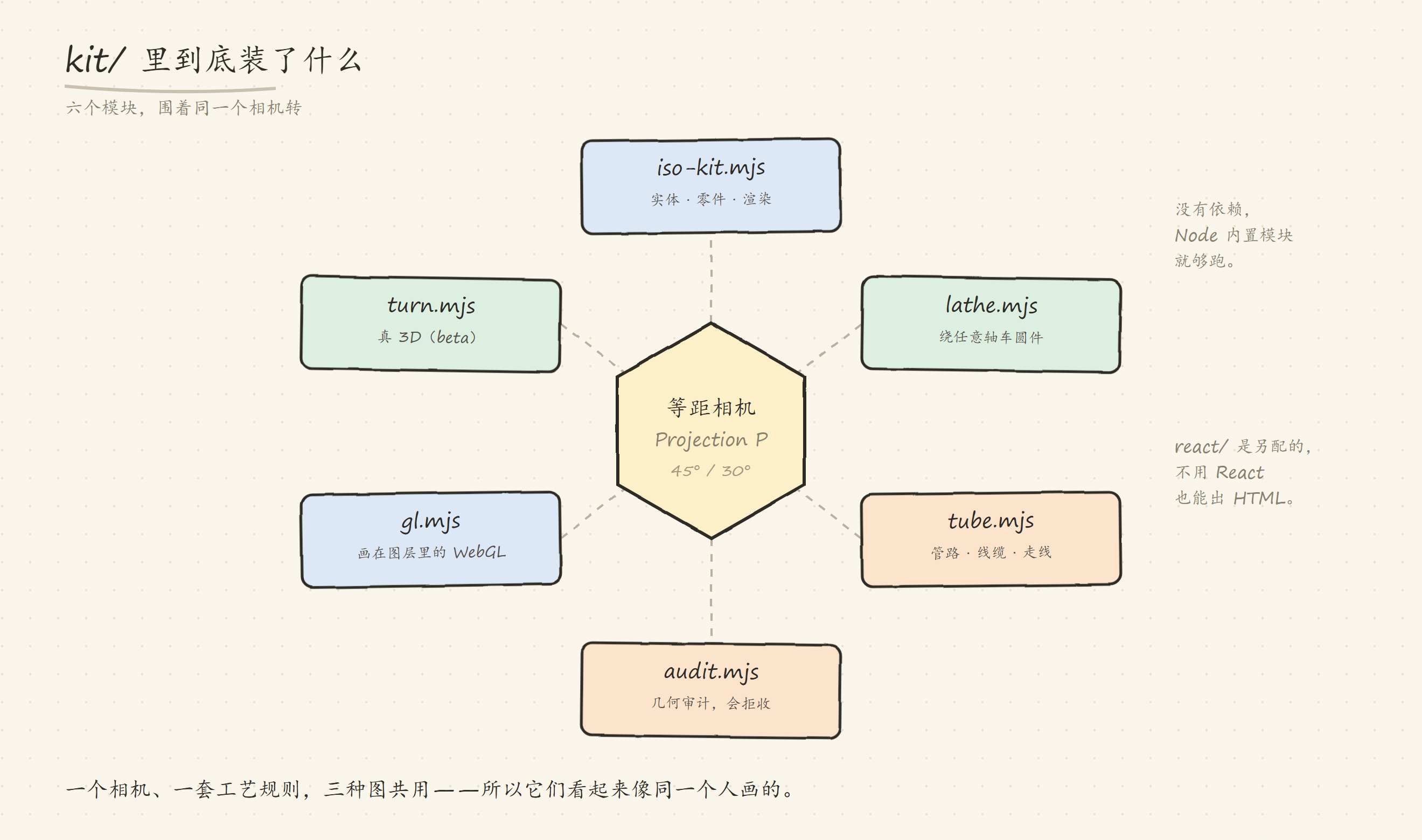

我一开始以为它就是个 SVG 生成器，套了个好看的壳。翻完 ​​kit/​​ 之后我改口了，它是按工程图纸的逻辑在做。整个 ​​kit/​​ 就六个模块，全围着同一个相机转：

​​iso-kit​​​ 管实体和渲染，​​lathe​​​ 管绕任意轴车出来的圆件（阀门、法兰、旋钮全靠它），​​tube​​​ 管管路和线缆，​​gl​​​ 是画在图层里的 WebGL，​​turn​​​ 是真 3D，​​audit​​ 负责挑错。这个结构本身就是它「一套工艺规则」的物理体现。

第一，全场只有一个相机。 所有图共用一套等距投影：方位角 45 度，俯角 30 度。​​fitProjection()​​ 拿到所有极值点，算出能把这些点刚好装进画布的那个投影。所以它画的每台机器都站在同一块地板上，你并排放在文档里不会打架。

第二，每个零件都是实体，都有四档明暗。 一个零件不是一条线加一个填充，而是一个被挤出来的棱柱：顶面最亮，朝向光源的侧面一档，背光的侧面一档，最暗的一档压边。四档颜色是从同一套色板里按法线算出来的，不是手挑的。

第三，也是我觉得最关键的：它由远及近地画。 先画最远的零件，再画近的，近的盖住远的。遮挡关系不是靠人肉判断的，是靠 ​​depthOf()​​ 排序排出来的。这一条听着朴素，但它决定了这张图在几何上是不是「立得住」。

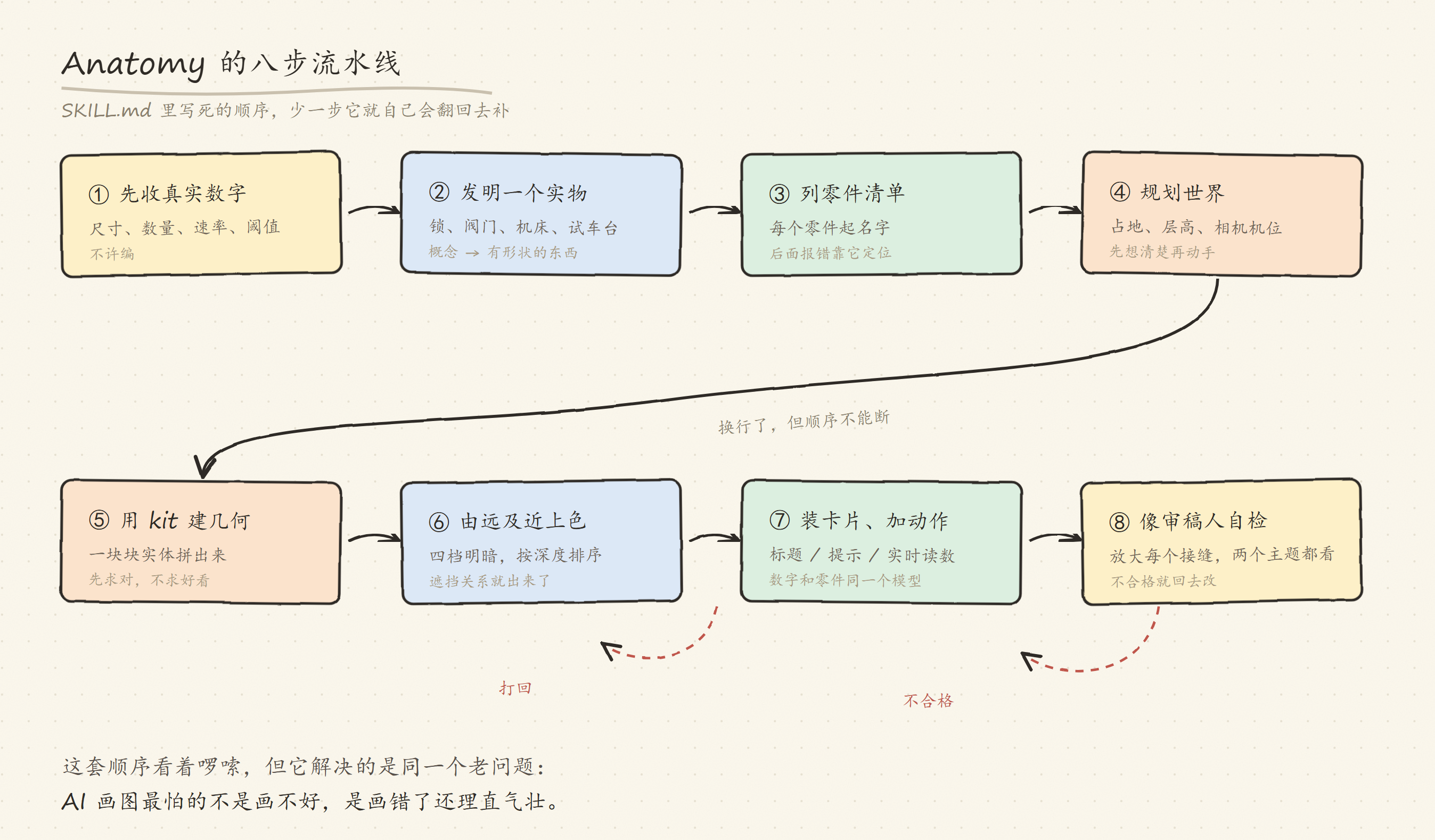

八步是写在 ​​SKILL.md​​ 里的硬流程，不是建议。少一步它自己会翻回去补。我特别喜欢第 1 步——先收真实数字，不许编。你得告诉它桶容量是 10、每 200 毫秒补 1 个、下游只扛得住 50 QPS，它才有东西可画。这也解释了为什么它画出来的图信息密度高：那些数字最后都会变成零件尺寸和卡片上的实时读数。

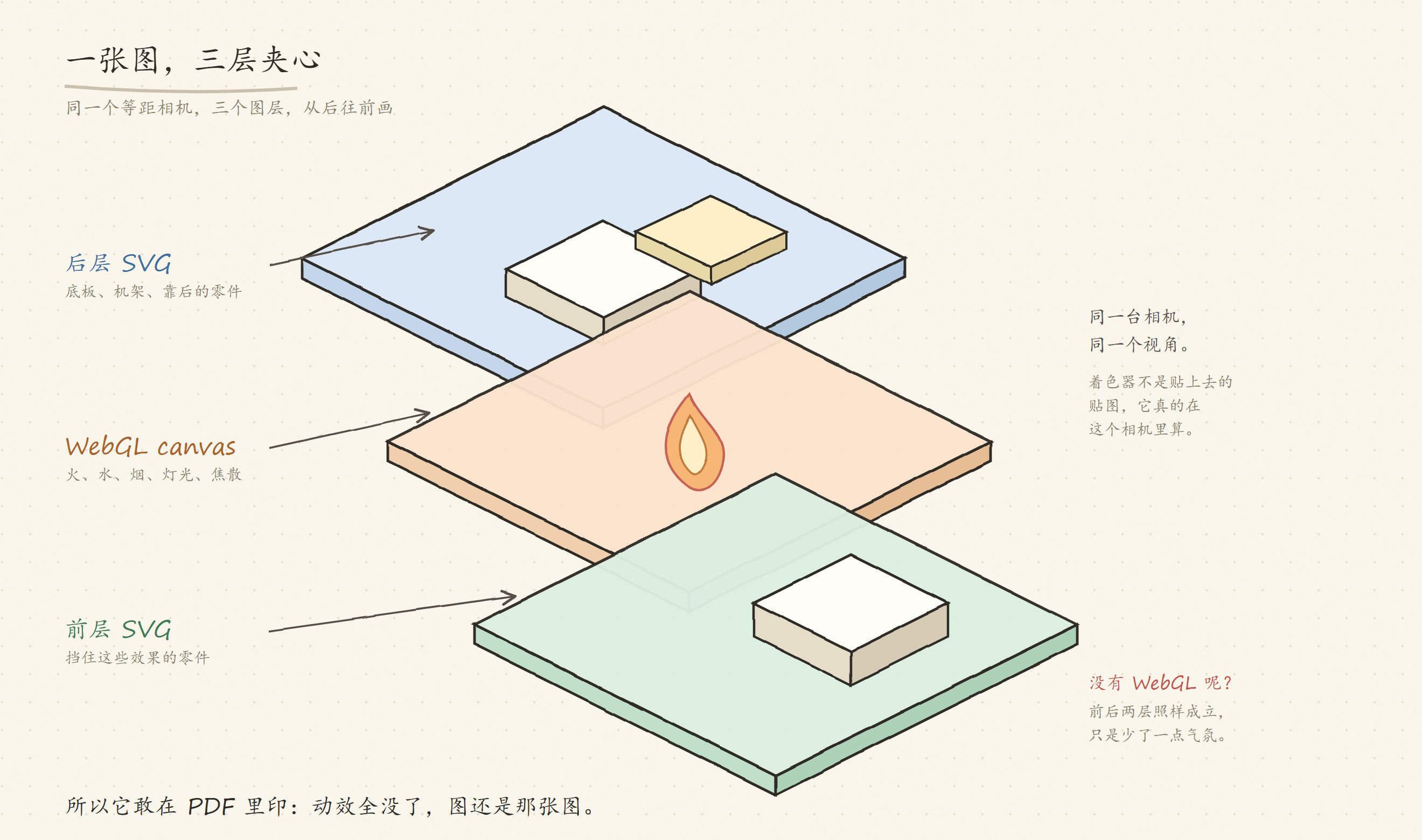

五、三层夹心：SVG 不够用的时候才上 WebGL

火焰、尾焰、水波、灯光、焦散——这些东西用线条画不出来，怎么画都假。

Anatomy 的处理方式是夹心：后面一层 SVG，中间一块 WebGL 画布，前面再一层 SVG。中间那层用同一个等距相机渲染，所以那些「气氛」是长在画面里的，不是贴上去的贴图。

这个设计有个我很欣赏的副作用：没有 WebGL 也能看。前后两层 SVG 自己就是一张完整的图，只是少了点氛围。所以它能直接印进 PDF，能贴进不支持 WebGL 的阅读器，能在「减少动态效果」的系统设置下安静地变成一张静图。

六、真正让我服气的，是它会自己挑错

AI 画图最大的问题从来不是画得丑，是画错了还理直气壮。线断在半空、管子从零件中间穿过去、两个东西重叠顺序反了，它照样给你输出，还说「已完成」。

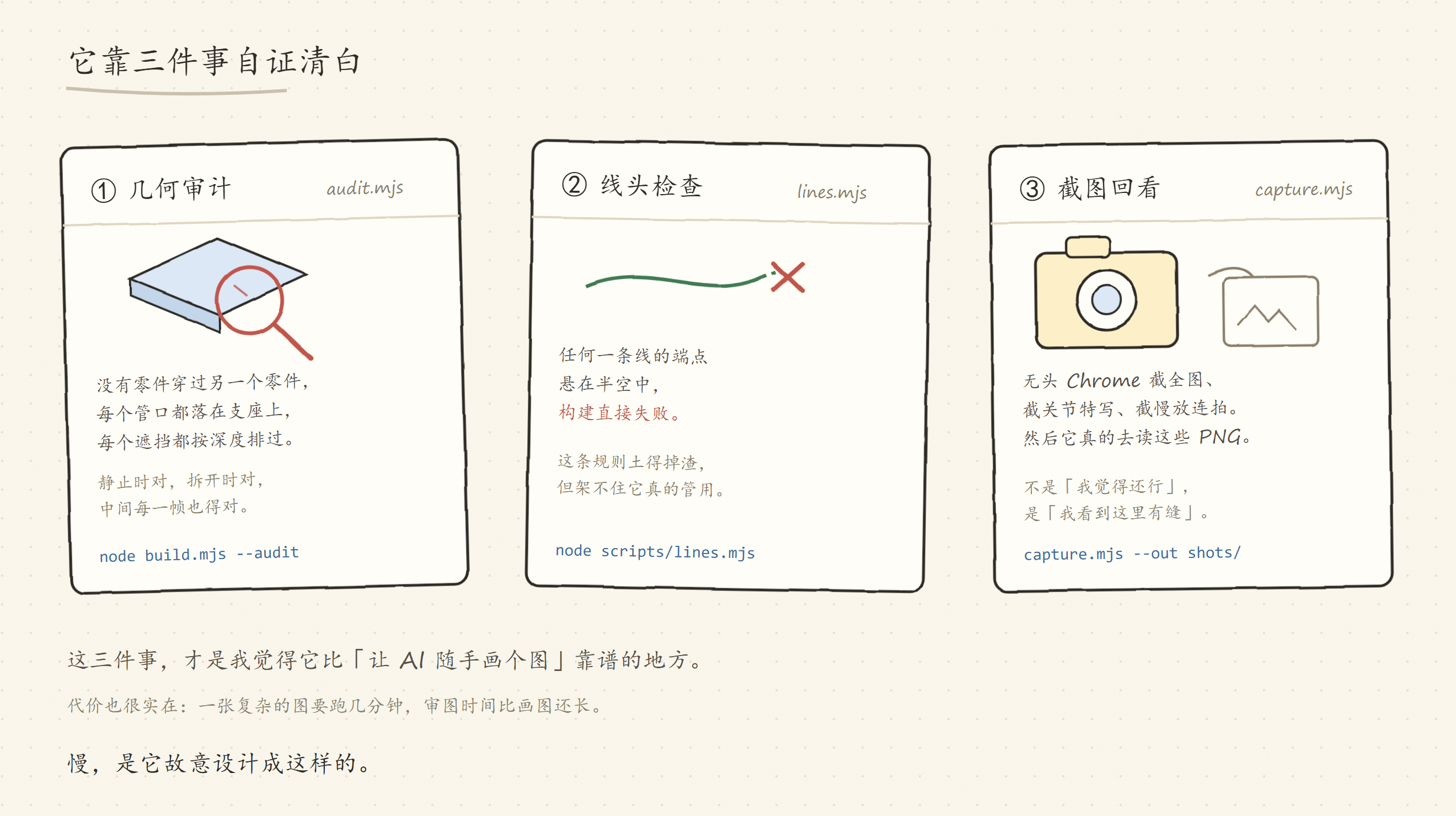

Anatomy 花了很大力气治这个病，靠三件工具。

几何审计（​​audit.mjs​​） 干的事很硬核：它检查有没有零件穿过另一个零件、每个管口是不是都落在支座上、每个遮挡是不是按深度排过。而且不只检查静止状态——火箭发动机那个例子会被拆成 11 个组件，审计要保证拆开的每一帧里管子都没穿模。

线头检查（​​lines.mjs​​） 更土：任何一条线的端点悬在半空，构建直接失败。我第一次看到这条规则的时候笑出声，太朴素了。但你想想，手绘图最假的瞬间是什么？就是一条线画到一半没了。

截图回看（​​capture.mjs​​） 是我觉得最狠的一招：它开一个无头 Chrome，把图截下来，截关节特写，截慢放的连拍，然后让模型去读这些 PNG。不是「我觉得应该没问题」，是「我看到这个接缝有 2 像素的错位」。

这三件事加起来，才让它敢说「这张图是对的」。代价也很实在：慢。复杂的图要跑几分钟，3D 的轨道审计能跑 15 到 20 分钟。作者自己也承认，这玩意儿是故意设计成慢的。

七、完整实战：给「令牌桶限流」做一张能进文档的图

前面铺垫够了，来一遍真的。目标很明确：我们文档站上有一节讲限流，现在只有文字和一张丑图，我要换掉它，并且顺手导一份 PDF 放进交付文档里。

7.1 先想清楚，再开口

写 prompt 这件事，作者给了三条建议，我照着改了一下，确实有用：

• 说清楚它要解释什么，别描述画面。 说「令牌桶限流」而不是「画个桶」。
• 把真实数字塞进去。 容量 10、每 200 毫秒补 1 个、下游扛 50 QPS。数字是它的燃料。
• 说清楚图要住在哪儿。 独立 HTML、单个 SVG 还是 React 组件，出的东西完全不一样。

我最后用的是这段：

/anatomy 用一张等距插图解释令牌桶限流：桶容量 10 个令牌，每 200 毫秒补 1 个，
下游只扛得住 50 QPS。请求从顶部进来，取到令牌就放行，取不到就排队。
用一个带阀门的透明水桶表现：水位是当前令牌数，阀门开度是放行速率。
要能拖动阀门，水位和读数跟着变。输出 React 组件 + 一个独立 HTML 预览，浅色主题。

7.2 它先给你一份零件清单

这一步很多人会跳过，但我觉得这是它最值钱的地方。它会先把零件列出来，每个零件有名字、有尺寸、有位置：

## 零件清单

| 名字        | 是什么             | 关键尺寸                    |
| ----------- | ------------------ | --------------------------- |
| base.plate  | 底座               | 148 × 118 × 8               |
| drum        | 透明桶身           | Ø88，高 96，壁厚 3          |
| water       | 液面（不是实体）   | 高度随 tokens 变化，0–72    |
| valve.body  | 阀体               | Ø18，中心在 (150, 45, 53)   |
| valve.wheel | 手轮               | Ø34，三根辐条               |
| pipe.in     | 进水管             | Ø12，从左上进入桶口         |
| pipe.out    | 出水管             | Ø12，从阀体向右 26          |
| card        | 读数卡片           | 标题 / 提示 / readout       |

## 世界

占地 200 × 140，层高 0–150。相机 45°/30°，画布 900 × 640。

看到这张表，你就知道它打算怎么画了。如果这张表是错的，后面全错——所以这一步一定要停下来看一眼，别让它一路狂奔到底。

7.3 建几何、跑审计

它生成的构建脚本大概长这样，用的是 ​​kit/​​ 里那套 API（世界坐标 ​​[x, y, z]​​，x、y 在地面，z 朝上）：

// examples/token-bucket/build.mjs
import { mkdirSync, writeFileSync } from "node:fs";
import * as K from "../../kit/iso-kit.mjs";

// 把所有极值点交给 fitProjection，它会算出刚好装得下的投影
const P = K.fitProjection(
  [
    ...K.boxCorners({ x: -14, y: -14, w: 148, d: 118, r: 10 }, 0, 150),
    [176, 45, 60], // 出水口最右端，别忘了它
  ],
  900,
  640,
  { pad: 40, azimuth: 45, elevation: 30 },
);

const parts = [
  { at: [60, 45, 0],  svg: K.solidSvg(K.slabOf({ x: -14, y: -14, w: 148, d: 118, r: 10 }, 0, 8, P), { tone: "mid" }) },
  { at: [60, 45, 8],  svg: K.solidSvg(K.cylinder(60, 45, 44, 8, 96, P, 64, 0.6), { tone: "hi" }) },
  { at: [150, 45, 40], svg: K.solidSvg(K.cylinder(150, 45, 9, 40, 26, P, 20), { tone: "mid" }) },
];

// 由远及近：depth 小的先画，近的盖住远的
const body = parts
  .sort((a, b) => K.depthOf(a.at, P) - K.depthOf(b.at, P))
  .map((p) => p.svg)
  .join("");

const fig = K.figureSvg({
  width: 900,
  height: 640,
  label: "令牌桶限流器：请求从顶部进入，阀门按固定速率放行",
  body,
});

mkdirSync("out", { recursive: true });
writeFileSync("out/figure.svg", fig);
writeFileSync(
  "out/index.html",
  K.pageHtml({
    title: "令牌桶限流",
    theme: "light",
    body: K.plateHtml({
      fig,
      title: "令牌桶 · 限流器",
      hint: "拖一下阀门试试",
      readout: "6 / 10",
      keys: [{ mark: "raised", label: "桶" }, { mark: "dotted", label: "补令牌" }],
    }),
  }),
);

然后跑审计。这一步别省，它是唯一能证明「这张图没画错」的东西：

node examples/token-bucket/build.mjs --audit
# 有问题会直接打印出来并返回非零退出码

审计要过，得把每个零件登记进去，让它知道每个形状占哪儿：

import * as A from "../../kit/audit.mjs";

const R = A.recorder(P, { order: "parts", spring: 6 });

R.put({
  piece: "drum",
  at: [60, 45, 8],
  svg: drumSvg,
  shapes: [R.solid(A.cylinder(60, 45, 44, 8, 96))],
});

A.settle(R, P);
R.items.sort((a, b) => a.key - b.key);
A.auditOrExit(R, P); // 不加 --audit 时它会立刻返回，不拖慢构建

我第一版就翻车了：出水管直接从桶壁中间穿过去。审计报了一行 ​​pipe.out crosses drum​​，我盯着屏幕笑了半天——这不就是我讲白板时犯的错吗，图画得挺像回事，物理上根本不成立。

7.4 接进 Next.js 文档站

它出的 React 组件是拆开的两半：​​draw.tsx​​ 是服务端安全的静态图，​​live.tsx​​ 是客户端的动效钩子。所以静态部分不会把 JS 打包进首屏，动效只在需要的时候水合。

// app/docs/rate-limit/figure.tsx
"use client";

import { IsoFigure, Plate, Solid, Line } from "@/anatomy/kit/react/draw";
import { useReadout, useEased } from "@/anatomy/kit/react/live";

export function TokenBucket({ tokens }: { tokens: number }) {
  const { anchor } = useReadout();
  const level = useEased(tokens, 0.6);

  return (
    <div ref={anchor}>
      <Plate title="令牌桶 · 限流器" hint="拖一下阀门试试" readout={`${tokens} / 10`}>
        <IsoFigure width={900} height={640} label="令牌桶限流器">
          <Solid paths={drumPaths} tone="hi" crease="faint" />
          <Solid paths={waterPaths(level)} tone="mid" />
          <Line d={valveWheel} tone="lo" />
        </IsoFigure>
      </Plate>
    </div>
  );
}

页面里就这么用，外面再包一层 ​​<Suspense>​​，图没出来的时候不挡正文：

// app/docs/rate-limit/page.mdx
## 限流是怎么生效的

<TokenBucket tokens={6} />

最后那句注释是我觉得整个项目最优雅的地方。很多「可交互插图」是假交互：图在动，旁边那个数字是写死的。这里数字和零件同源，所以你永远看不到「水都漏光了但读数还写着 6」这种鬼画面。

7.5 顺手印一份 PDF

这套流程最后还有个我很喜欢的收尾。交付文档要打印，动效全没了，怎么办？

node scripts/print.mjs examples/token-bucket/sheet.mjs --format all

它会把页面里某个姿态冻结成矢量静帧（WebGL 那层导成 2 倍 PNG），出三种 A4/Letter 版式：一页海报、一页技术图纸、两到四页的详解手册（带步骤和组件图）。火箭发动机和街机柜这两个例子都支持。

一份东西，三种形态：文档站上是能玩的，PDF 里是能印的，SVG 是能塞进任何地方的。

八、我踩过的坑，你大概率也会踩

它真不是图表库。 没有坐标轴、没有数据系列、不能画折线图。数字只能以「实时读数」和「零件的真实尺寸」的形式出现。想画 K 线图、想画桑基图，出门左转找 ECharts，别难为它。

它画不了人，也画不了地图。 机器、仪器、工具、家具都行，人不行，精确地图也不行。而且越是「没有机械结构」的概念，它画出来越虚。抽象的东西（比如「依赖注入」）硬要它画，结果往往是自我感动。

慢，是真的慢。 复杂图几分钟，3D 审计十几二十分钟。我第一次等的时候以为卡死了。它的策略是慢工出细活，你的策略应该是：先让它出小的验证思路，对了再放大。

Codex 用户注意沙箱。 截图那一步要开 Chrome，沙箱会拦。要么在沙箱外批准这条命令，要么改 ​​~/.codex/config.toml​​：

approval_policy = "on-request"
sandbox_mode = "workspace-write"

[sandbox_workspace_write]
network_access = true
writable_roots = ["/tmp"]

3D 模式还是 beta。 官方自己说了，只在一个示例和一个测试图上验证过。小的 3D 图能跑 60 帧，但 380 个零件的压力测试在 1440 宽下只有 20 帧，手机上 13 到 15 帧。想上生产环境，先用 SVG 版。

先做浅色，再做深色。 它的浅色主题是设计的第一目标，着色器也是先为浅色调的。反过来做，往往会得到一张「深色还行、浅色发灰」的图。

九、什么情况下别用它

说点反向的。

如果只是要一张「谁调用谁」的架构图，那它属于杀鸡用牛刀，你画十个框连九根线，两分钟搞定，用不着等五分钟。

如果图里没有任何机械隐喻可借用——比如一个纯逻辑的权限模型、一张状态机——它硬造出来的机器会很牵强。这时候老老实实用流程图。

如果内容每周都在变、图要跟着频繁重生成，那这套「造机器 + 审计 + 截图回看」的流程太重了，维护成本会把你拖垮。

反过来，下面这几种情况它简直是降维打击：

• 新人 onboarding 文档里，那些「讲十遍还是不懂」的核心机制
• 对外技术博客里需要一张让人记住的图
• 售前 / 交付材料里要一张能印、能讲、能拆开看的原理图
• 教学场景，学生可以自己拖着玩

我写这篇不是因为它图好看。好看的工具太多了，Midjourney 十秒一张，比它漂亮。

它打动我的是另一个东西：它把「画图」这件事，重新定义成了「把机制想清楚」。

你必须先知道桶容量是多少、令牌怎么补、满了之后新请求去哪，才能造出这台机器。造不出来，说明你还没想明白。这个约束很讨厌，但正是这个约束，让最后那张图有了信息量。

我那个同事后来没再问第二个问题。他直接去拖阀门了，拖到水位见底，看着新请求排起队，自己嘟囔了一句「哦，原来满了是这样」。

那一刻我觉得，这五分钟等得值。

项目地址：​​https://github.com/wheresryan22/anatomy​​（MIT 协议，可以商用）
